B7X44A restauratie

Bij het vergelijken van de uitgangstrafo's viel me op dat de zekering niet hetzelfde zat aangesloten.
Da's vreemd natuurlijk. Met wat "trials en error" gekeken welke trafo geluid gaf en de andere exact zo gezet.
Hiermee was het spannings misterie op de anode in ieder geval opgelost. Erfenis van de vorige eigenaar? Geen idee.

In het kader van "even slim" proberen heb ik de uitgang van de ECL en de trafo verwisseld.
Volgens het schema moet dit kunnen.

En jahoor, geluid aan de andere kant. Hiermee is dus de uitgangstrafo goedgekeurd.

Bij het terugbouwen hoorde ik "plop" en had ik geluid op beide kanalen ??
Helaas was de vreugde van korte duur, na een tweede "plop" was ik weer terug op 1 kanaal.

Toch een DC koppeling ergens?

Speciaal voor Tjerk :thumbsup:
Ik probeer het te leren

Rooster triode > -567mV / -412mV
Kathode triode > +136mV / +112mV
Rooster 2 > 208V / 208V
Gloeispanning > 0V / 0V
Gloeispanning > 6.2VAC / 6.2VAC (gloeispanning, 50Hz)
Anode penthode > -10V / 268V
Cathode penthode > 1,8V / 4,2V
Rooster 1 > -4V / 0V
Anode triode > 96V / 112V

Voor wat betreft de uitgangs trafo, ik zal de hele keten proberen door te meten, van weerstand /condensator / zekering tot penthode.

heeft iemand een datasheet van de uitgangstrafo?
Het enigste wat ik kon vinden was het philips artikelnummer zijnde:
4822 098 00341
Als ik weet hoe die intern bedraad is en er meetwaardes zijn kan ik hem nameten. Het enigste wat ik nu kan doen is los solderen en vergelijken met die trafo die nog wel werkt. Het heeft er alle schijn van dat een van de C93/94 het begeven heeft en de trafo meegenomen heeft. Die zekering was ook al vervangen. Leuke puzzel

En had ik al gezegd dat ik al het meedenken erg waardeer?

F2ride2001 schreef : Pin 1> -567mV / -412mV
Pin 2 > +136mV / +112mV
Pin 3 > 208V / 208V
<knip>

Waarom geef je niet gewoon de relevante meetwaarden? B9 anode is dit, B10 anode is dat. Ik heb echt geen zin om alle pennen van die buizen op te gaan zoeken. Ben ik te lui voor... Bovendien, zo leer je nooit wat!

B9 krijgt geen anode spanning, transformator spoel van +1 naar pin 6 /B9 onderbroken?
De zekering zit niet in jouw model, had ik begrepen.
spoel ohms doormeten bij uitgeschakelde radio, en vergelijken met werkend kanaal.

Met betrekking tot de B7X44:

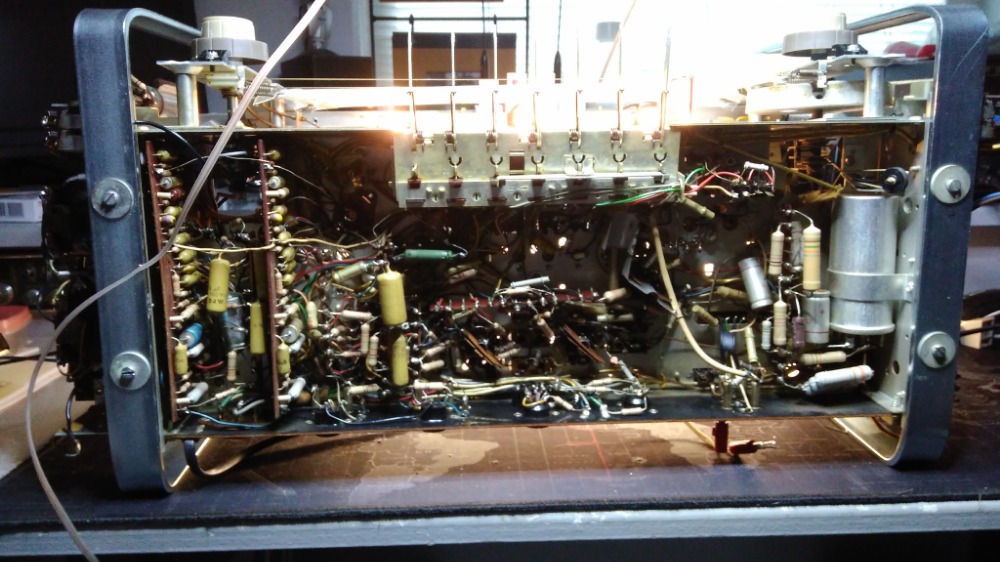

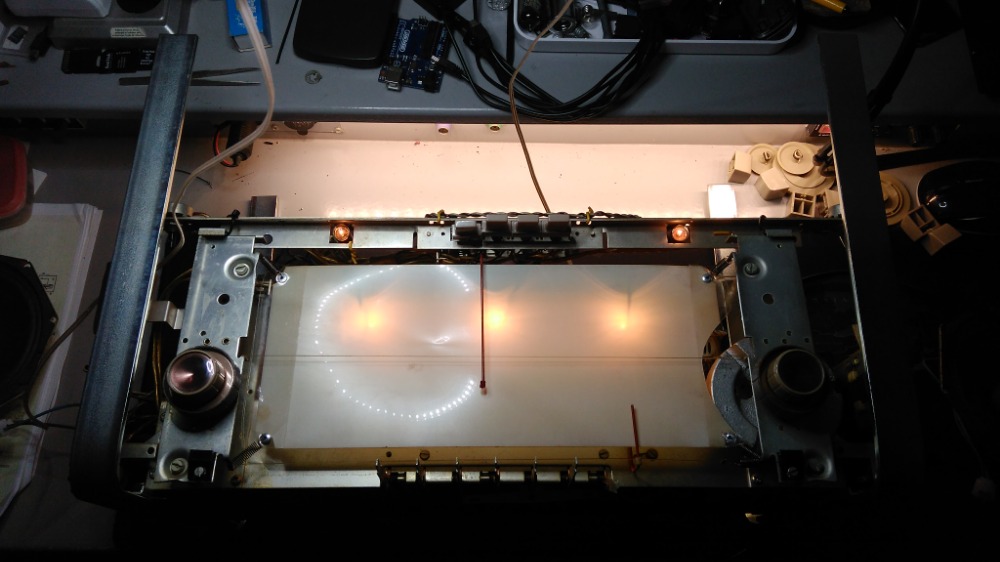

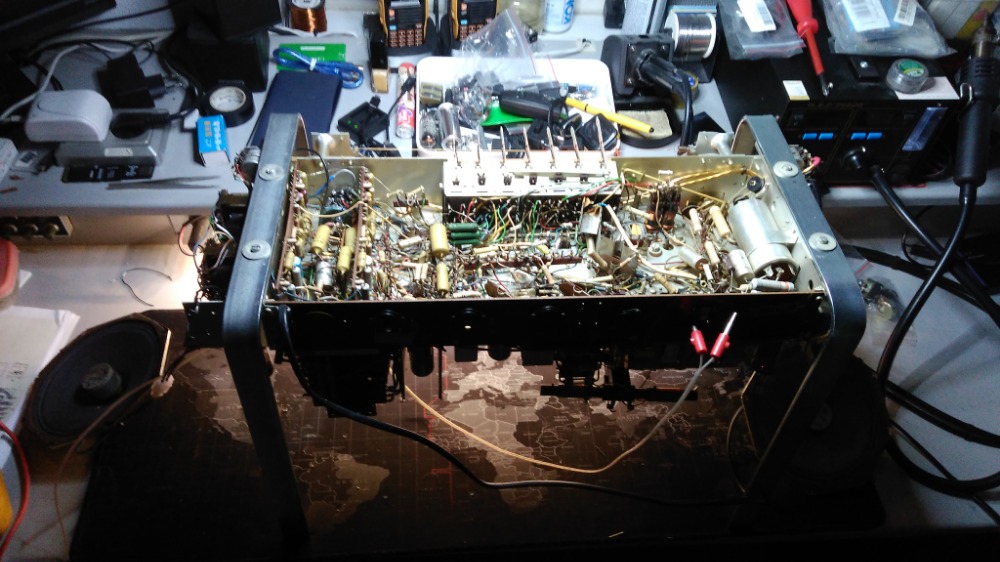

Hiervoor heb ik een set beugels gemaakt zodat ik de radio in alle richtingen kan neerzetten zonder dat er onderdelen klem komen te zitten of dat ik handen te kort kom om te meten. Niet zelf verzonnen, maar elders gezien.

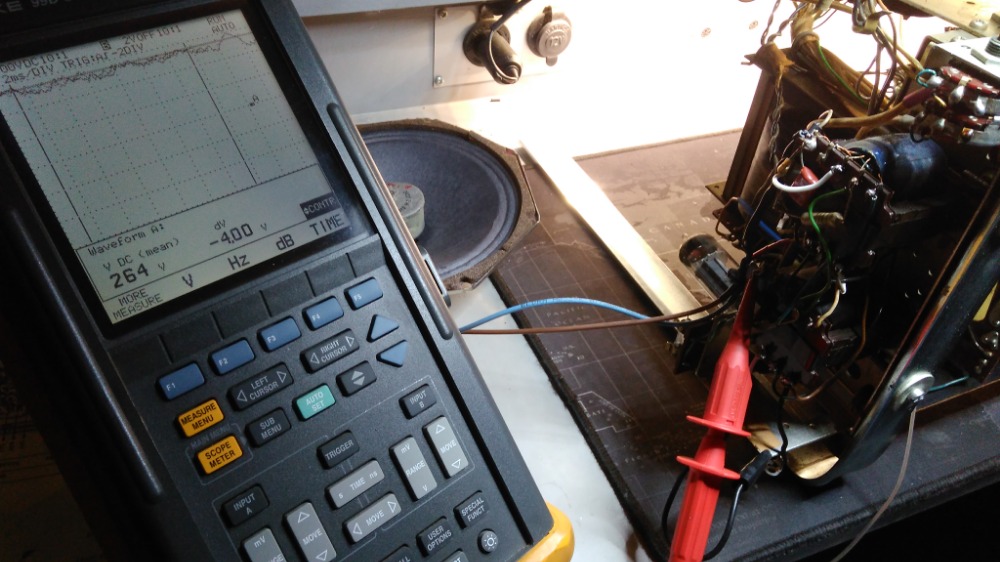

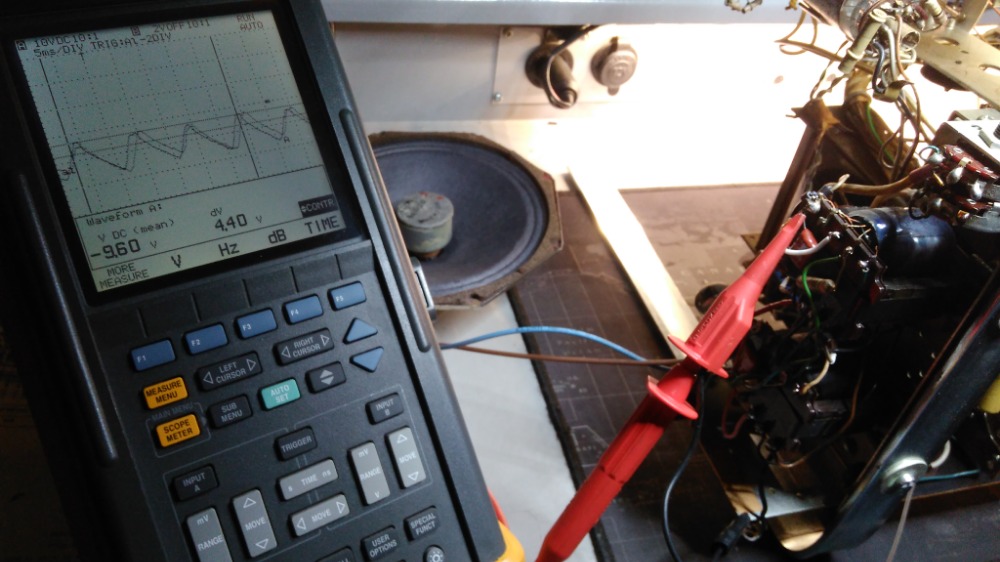

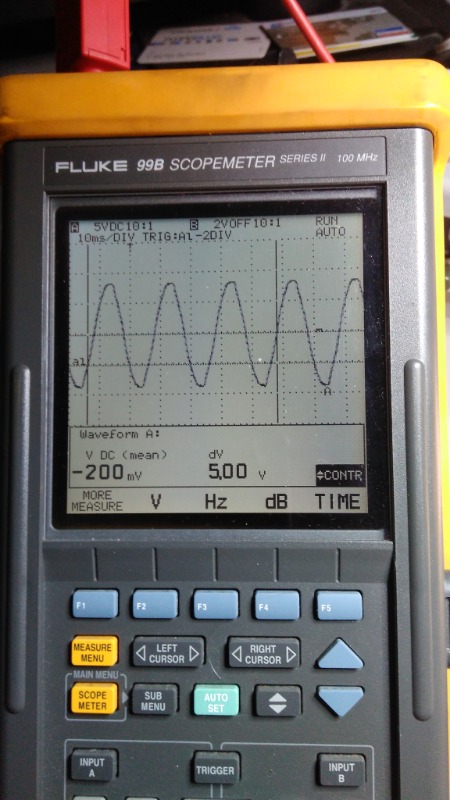

Met betrekking tot de buizen volgende gemeten met Fluke digiscope 99B , VDC (mean)
B9 / B10

Pin 1> -567mV / -412mV
Pin 2 > +136mV / +112mV
Pin 3 > 208V / 208V
Pin 4 > 0V / 0V
Pin 5 > 6.2VAC / 6.2VAC (gloeispanning, 50Hz)
Pin 6 > -10V / 268V
Pin 7 > 1,8V / 4,2V
Pin 8 > -4V / 0V
Pin 9 > 96V / 112V


Als ik het lijstje van Cees volg dan lijkt Buis 10 goed te zijn, maar bij buis 9 gaat het fout. Met name pin 6

Zelfde verschil beeld zie ik ook als ik bij de uitgangstrafo meet.

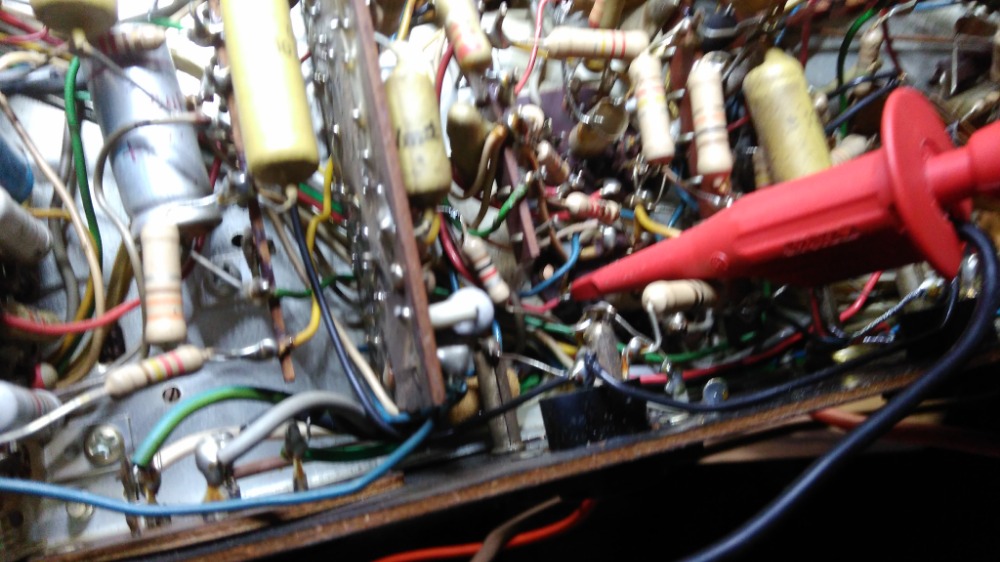

Net nog even gekeken waar die C93/C94 zitten die genoemd zijn.
Maar die zitten echt op de meest onbereikbare plek van allemaal...... Onderaan de print (2x) als ik daar bij wil komen moet echt die hele print eruit.... Pfffff

Mooi werk.
