Schema B5X23A

Hier de eerste twee fotos.


De EM80:

Na het inwendige van deze radio nog eens goed bestudeerd te hebben kwam ik maar tot één conclusie:
Ik ga geen schroeven losmaken dan alleen die aan de onderzijde. Dat moet voldoende zijn.
Hierin werd ik gesterkt door wat Rene Daemen al schreef.

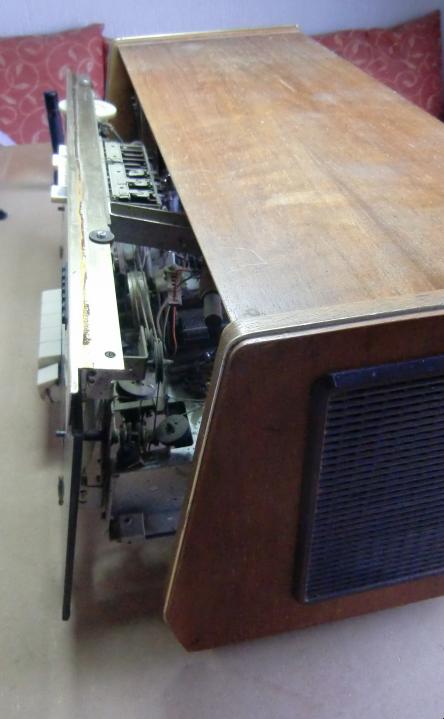

Nadat ik de vier schoeven onder verwijderd had toch wel met een beetje trillende handen het chassis voorzichtig naar voren geschoven en met succes!

Nu kan ik bij de EM81 om die eens aan de tand te voelen.
Bedankt heren voor jullie hulp zover.

Update: Er is iets fout gegaan bij het plaatsten van de fotos. Plotseling kan ik zie niet alle 5 plaatsen.

Dat je geen ervaring hebt met dit soort toestellen, kan ik inkomen. Maar dat je gewoon niet goed leest of wil lezen is niet te begrijpen.
Nog 1 keer:
Aan de voorkant de houten balk rond de druktoetsen eraf halen,

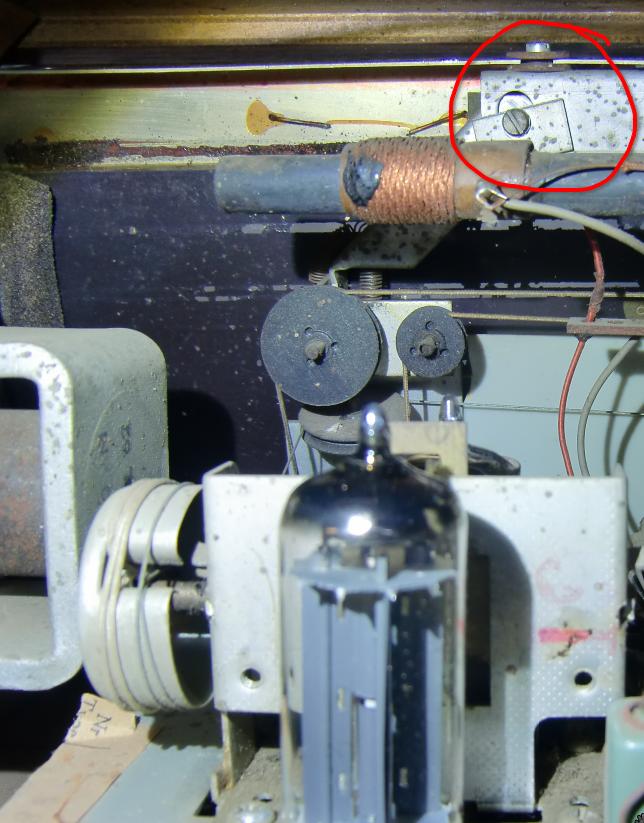

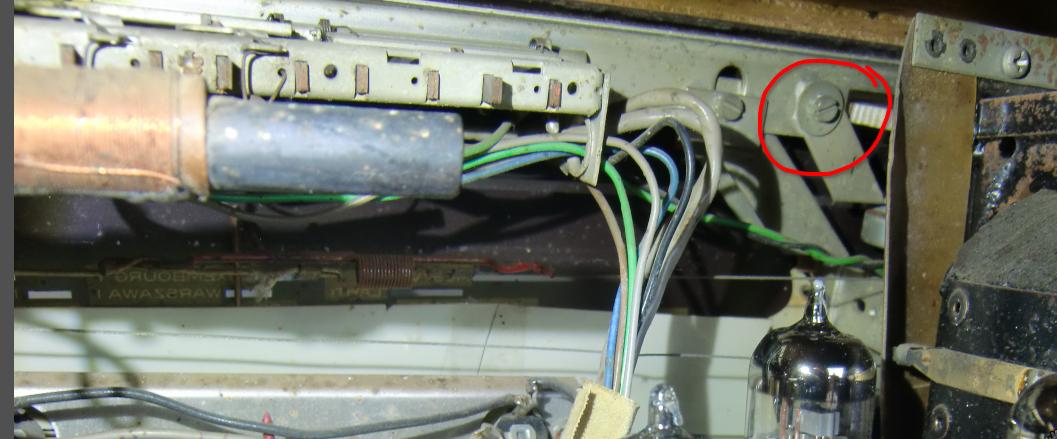

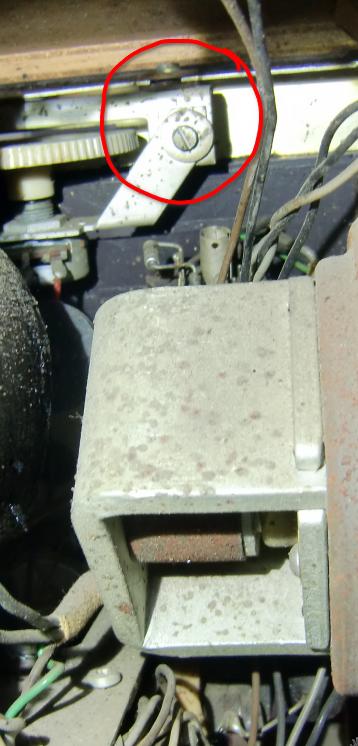

Aan de binnenkant de twee schroeven die je bij je laatste foto hebt omcirkeld los draaien ( niet er uit draaien!),
Draden luidsprekers lossolderen,
Chassis staat nu compleet los in de kast, deze nu NAAR VOREN uit de kast schuiven.

S.v.p. niet moeilijk doen over die messing strip enz. ,die blijft gewoon aan het chassis vastzitten.
Dit is echt de enige manier.

Verder zie je op de foto's dat het toestel erg vochtig is geweest en dat zal de levensduur niet ten goede komen. Je kan het ook zien aan de afgebladderde schaal, komt toch niet zo vaak voor bij dit toestel.

Als het toestel uit de kast is, pas dan kan de messing strip er af om de beugeltjes van de schaal los te nemen.

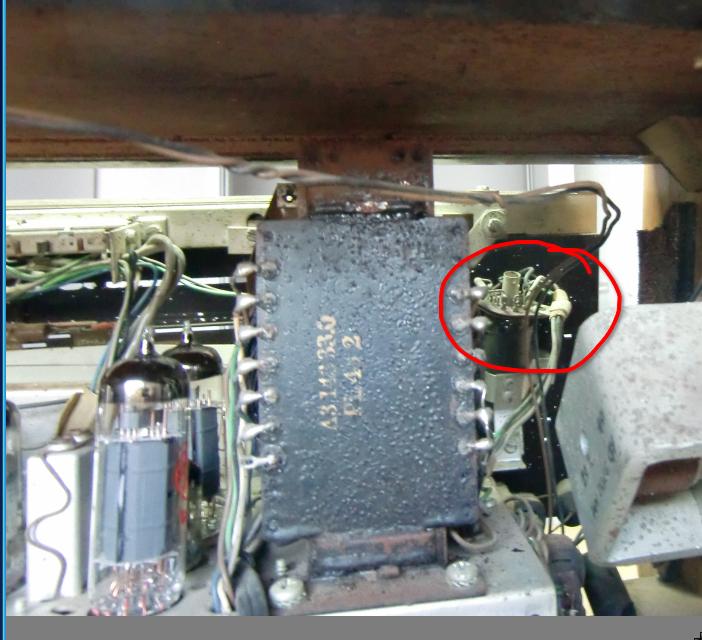

Nu je toch bezig bent, de zwarte ratelcondensator op de voedingstrafo aan één kant losknippen, eant vrieg of laat slaat die door, zeker als het toestel vochtig heeft gestaan.
Ook de twee condensatoren bij de uitgangtrafo's moet je vervangen door 2200 pF, 1000 V.

Groeten,
Peter

Lees nu eerst alles door zeker van Peter
Het is echt simpel als het maar kan
Vier bodemschroeven los onderbord eraf
Balk bij toetsen loschroeven en verwijderen
Speaker drden lossolderen draden uit haakjes nemen
Chassis naar voren schuiven
Radio uit de kast.

Nu begrijp ik er helemaal niets meer van.
Ik zie de volgende bevestigingen en
ik ga van rechts naar links:






Welke moet ik nu losmaken?
Ook aan de bovenkant van dit frame zit de frontplaat vast. Moet ik die ook losmaken?
Ik begrijp dat ik het chassis naar achteren eruit moet halen?
Is het de bedoeling dat de frontplaat blijft zitten?

Ik zie dat Peter mij voor was
