wat een samenwerking

En de 2 boutjes om de strip met schakelaars aan de bovenkant iets los te draaien. Dan zakt het geheel iets, bereikbaar via de binnenkant.

@Jalders,
Als je die houten strip hebt verwijdert , zal je ook nog die 4 chassisboutjes (die met vierkante plaatjes)
los moeten halen om beweging in het chassis te krijgen.
Succes !

Ja met de boudjes los kan dat hout er van af
het schassis moet meestal naar voren er uit gehaald worden
mischien heb je aan een klein stukje naar voren genoeg
huub

Ben begonnen te proberen het FM gedeelte aan de praat te krijgen.
Nu pas heb ik door wat op het schema bij de layout van de schakelaars die twee pijltjes tussen de FM- en
de LG schakelaar voor doel heeft. Als de FM knop wordt ingedrukt schakelt de LG knop "mee".
Zodoende begreep ik ook dat van de LG knop dan de pinnen 19 en 20 worden doorverbonden.
Hiermee wordt dan de uitgang van het de-emphasis filter met het LF gedeelte verbonden.
Maar misschien heb ik het mis?
Het afstemoog EM80 werkt ook niet en na meten van de 470k weerstand die tussen pin 7 en pin 9 zit,
blijkt dat die onderbroken is. Hij ziet er ook "geblakerd" uit. Maar.........., ik kan er niet bij. Dus hier mijn vraag aan het forum:

Hoe krijg ik het front eraf zonder dat ik een ramp veroorzaak?

Aan de onderkant zitten bevestigings schroeven en als ik die losschroef, de knoppen aan de voorkant eraf trek, kan ik de voorkant dan zo verwijderen?

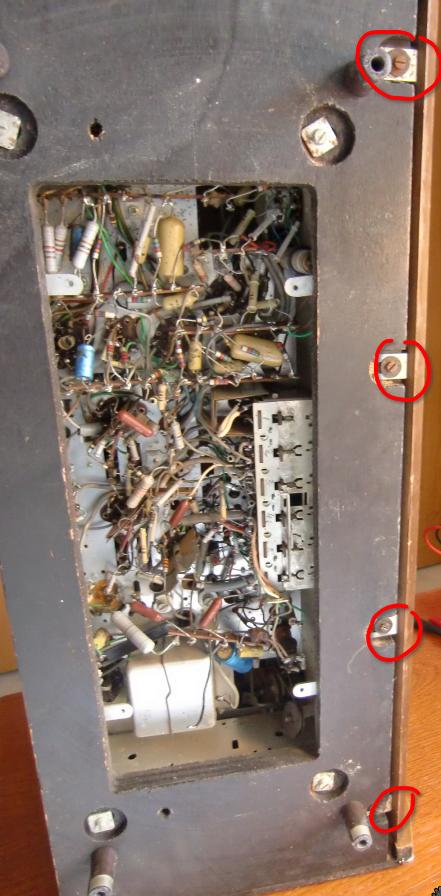

Hier wat fotos:

Die 112 V is perfect acceptabel. Afwijkingen tot +/- 20 % kunnen vaak zonder problemen dus dit is een heel mooi resultaat!
