Radio's van 1950 tot 1970
vraag over Erres KY166
22 jun 2015 16:00 #53176
door Marotick
Beantwoord door Marotick in topic vraag over Erres KY166
Vandaag deze radio uit de kast gehaald en de situatie eens bekeken.
Van een enkele draad van de bedrading is de isolatie niet meer betrouwbaar. Van de bedrading die komt uit de 2 buis condensatoren is er zelfs isolatie verdwenen. Ik ga enkele bedrading vervangen want ik vertrouw het niet daar waar de draden door een gat gaan naar bijvoorbeeld de trafo.
De ohmse weerstand van de primaire kant van de varco is 330 ohm en het lijkt me dat die nog wel goed is.

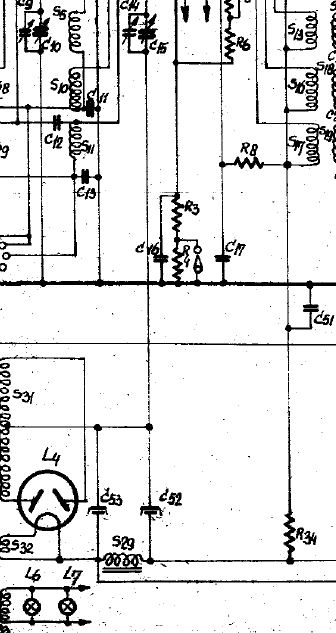

Iets in het schema lijkt me niet goed. De middenaftakking van de wikkeling die naar beide anodes gaat van de AZ1 zit aan het chassis vast bij de buiscondensatoren die geen geïsoleerde plaat hebben. Op het schema staat die verbinding niet.

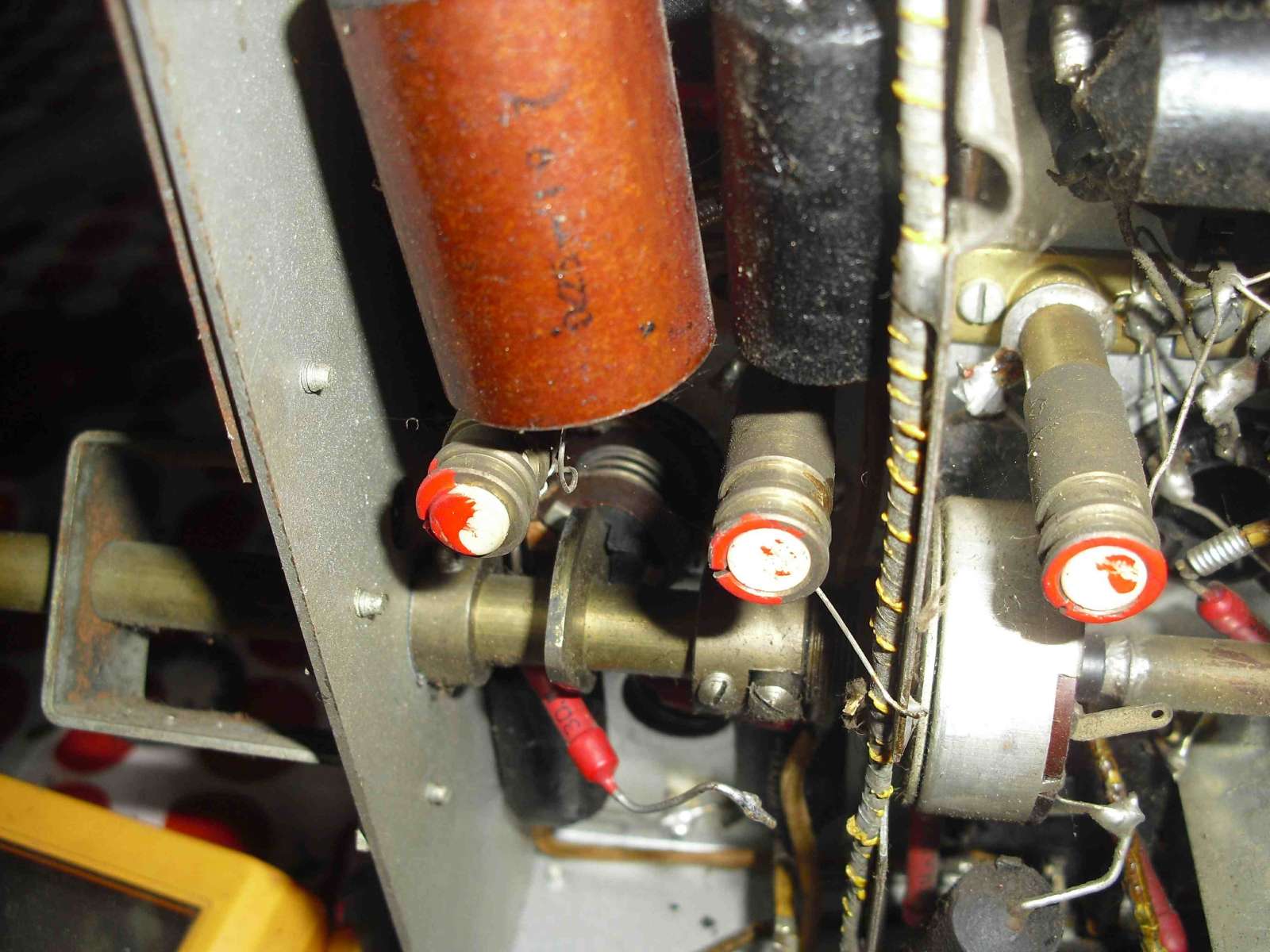

Voorts zit er een spoel in deze radio die ik nog nooit van mijn leven gezien heb.
In het midden van deze spoel aan de onderkant kan de kern veranderd worden door een nok die bewogen wordt door een as die om de afstemas zit. Ik weet niet wat deze trimmogelijkheid doet? Ik hoop dat iemand mij daar wat meer over kan vertellen.
Jack
Van een enkele draad van de bedrading is de isolatie niet meer betrouwbaar. Van de bedrading die komt uit de 2 buis condensatoren is er zelfs isolatie verdwenen. Ik ga enkele bedrading vervangen want ik vertrouw het niet daar waar de draden door een gat gaan naar bijvoorbeeld de trafo.
De ohmse weerstand van de primaire kant van de varco is 330 ohm en het lijkt me dat die nog wel goed is.
Iets in het schema lijkt me niet goed. De middenaftakking van de wikkeling die naar beide anodes gaat van de AZ1 zit aan het chassis vast bij de buiscondensatoren die geen geïsoleerde plaat hebben. Op het schema staat die verbinding niet.
Voorts zit er een spoel in deze radio die ik nog nooit van mijn leven gezien heb.
In het midden van deze spoel aan de onderkant kan de kern veranderd worden door een nok die bewogen wordt door een as die om de afstemas zit. Ik weet niet wat deze trimmogelijkheid doet? Ik hoop dat iemand mij daar wat meer over kan vertellen.
Jack
