vraag over Erres KY166

Ik heb voor deze radio nog even de hulp van dit forum nodig.
Wat is er aan de hand?
De radio speelt maar...
De spanningen zijn te hoog.
De trafo staat op 245 Volt, dus dat is het niet.

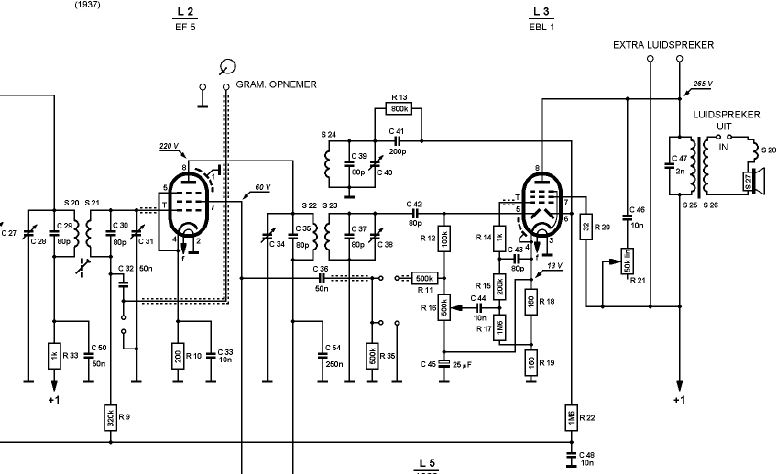

Het schema.

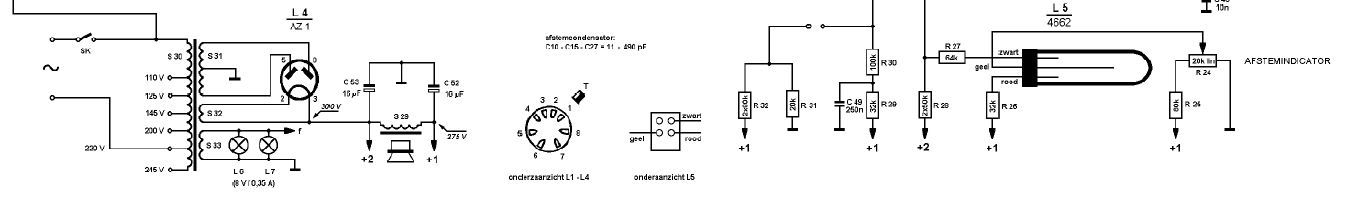

Secondair 2x 348Volt wissel.
Uit de AZ1 komt maar liefst 392 Volt (moet 300 zijn), na de smoorspoel is daar 311 V van over (moet 275 zijn) Alle anode spanningen zijn ook te hoog. De anode stroom van de eindbuis is 25 mA en is denk ik weer te laag want daardoor is de kathode spanning slechts 7 Volt en deze moet13 Volt zijn. De anode is 300 Volt en moet 265 zijn.
Wat is hier aan de hand?
Het geluid klinkt niet echt vol het lijkt alsof er beter afgestemd kan worden.



Jack Marotick

Let op! De ingang schakeling kan stuk zijn gebrand door een lekke C die tussen de antenne ingang
en het net word geschakeld als de antenne niet is aangesloten.
Is meestal een platte C, met teer aan de buitenkant. Is soms open gebarsten door al het "net"
geweld.
Dus beginnen met die C er uit!
Succes, Cees.

Marotick schreef : Maar ontvangst van de MG heb ik alleen als ik de kap van de eerste buis (EK2) er af haal en met mijn vinger in de buurt van de topbus kom.
Ik vind dat een vermoeiende manier van radio luisteren.
Mogelijk heeft iemand een verklaring wat het zou kunnen zijn? Het lijkt me dat alle buizen in orde zijn.

Je ingangscircuit heeft ergens een onderbreking. Multimeter.

R29 = 32K
R30=100K

Het raadsel rondom R29 en R30 is opgelost. R30 zat verstopt in een sokje. Maar de opdruk van de weerstanden begrijp ik niet.

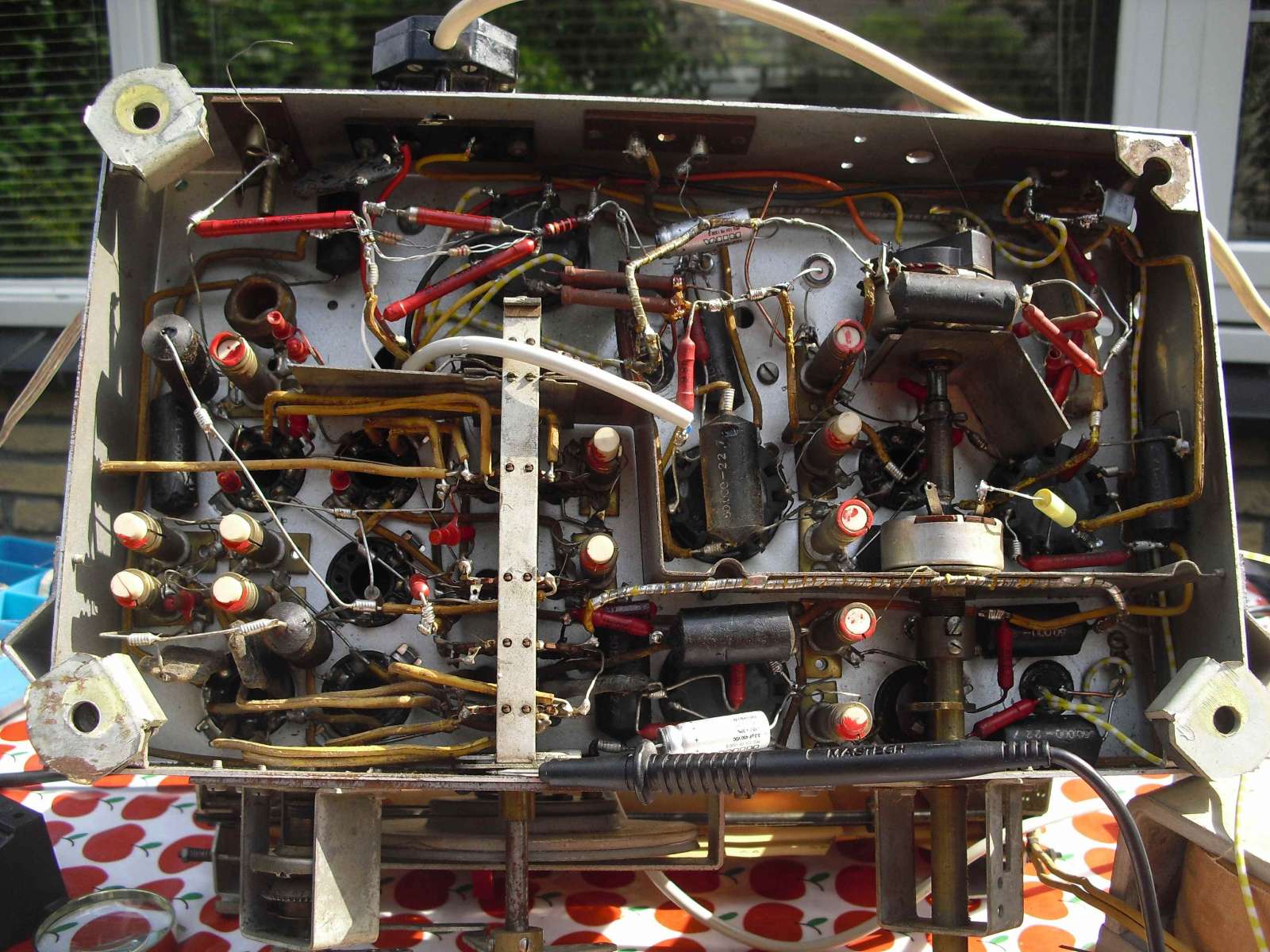

Ik heb in het schema gezocht naar gevaarlijke plekken van teerknollen maar ik kan ze eigenlijk niet vinden wel heb ik een paar grote jongens vervangen maar dat meer om te zien hoe de situatie er onder is of om bij een meetplek te kunnen komen.
3 condensatoren van 0,25 uf heb ik niet met een hoge spanning en daarom heb ik ze tijdelijk vervangen voor 4,7 uf 450 volt typen, dat lijkt me niet echt schadelijk.
Er staan maar weinig meetwaardes in het schema en de waardes die er zijn kloppen nog niet met mijn bevindingen.
Uit de AZ1 krijg ik 390 Volt en na de smoorspoel is daar nog 315 Volt van over.
Anode EBL1 = 300 Volt
1ste rooster moet 13 Volt zijn ik heb 7,5 Volt
Anode EF5 moet 220Volt zijn ik heb 244 Volt
Het rooster in het midden van de buis moet 60 Volt zijn ik heb 107 Volt.
Anode EK2 moet 275 Volt zijn, ik heb 313
Het middelste rooster moet 60 Volt zijn dat is 41 Volt

In de stand GRAM heb ik brom bij aanraking van de bus.
Maar ontvangst van de MG heb ik alleen als ik de kap van de eerste buis (EK2) er af haal en met mijn vinger in de buurt van de topbus kom.
Ik vind dat een vermoeiende manier van radio luisteren.
Mogelijk heeft iemand een verklaring wat het zou kunnen zijn? Het lijkt me dat alle buizen in orde zijn.



Jack

Hallo Jack,

R29 is 32 KOhm en R30 is 100 KOhm
C 49 (slecht te lezen) is waarschijnlijk lek.
Er staat toch een compleet schema + weerstandwaarden en condensatorwaarden op de site van de NVHR.
Daar kun je alles van dit toestel bekijken.

Thijs
