vraag over Erres KY166

Ik loop tegen een wat raar probleem aan.

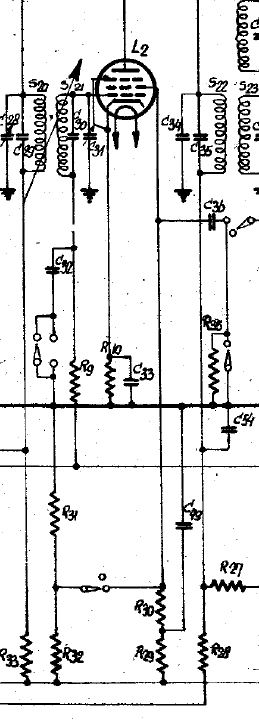

Ik heb 2 weerstanden die verbrand zijn, 1 er van staat gewoon op het schema maar de ander kan ik niet vinden. Ik denk dat die weerstand zowel R29 als R30 is.



Met een vergrootglas kan ik de opdruk nog net ontcijferen
46.4.
of
45.4.
Het is een gewone rode weerstand.
Je zou kunnen denken dat het om een "moderne" notatie gaat, bijvoorbeeld 46 met 4 nullen dus 460K
Maar als het om R29/30 gaat dan zou het moeten zijn iets van 130K
Wie weet het?

Jack

thijs schreef : Hallo Jack,
De luidspreker in de Erres KY-166 is er een van het bekrachtigde type.
De spoel rond de middenpool van de luidspreker wekt een magnetisch veld op en doet tevens dienst als smoorspoel tussen de twee HSP elco's.
Thijs

Ja precies. En er zitten nog meer grapjes in, bijvoorbeeld wordt de antenne-ingang gekoppeld aan de stroomdraad zodat het gehele stroomnet als antenne kan dienen. Dit wordt uitgeschakeld als er een stekker in de antennebus gestoken wordt, leuk gevonden.
Op de as van de golfbereiken schakelaar zit ook een kabeltje dat een plaatje stuurt zodat te zien is op welke band het toestel staat of dat het op de stand "grammofoon" staat, leuk bedacht in 1938.

Jack

Hallo Jack,

De luidspreker in de Erres KY-166 is er een van het bekrachtigde type.
De spoel rond de middenpool van de luidspreker wekt een magnetisch veld op en doet tevens dienst als smoorspoel tussen de twee HSP elco's.

Thijs

Vandaag was het aardig weer dus de radio op de tafel in de tuin en aan de slag.

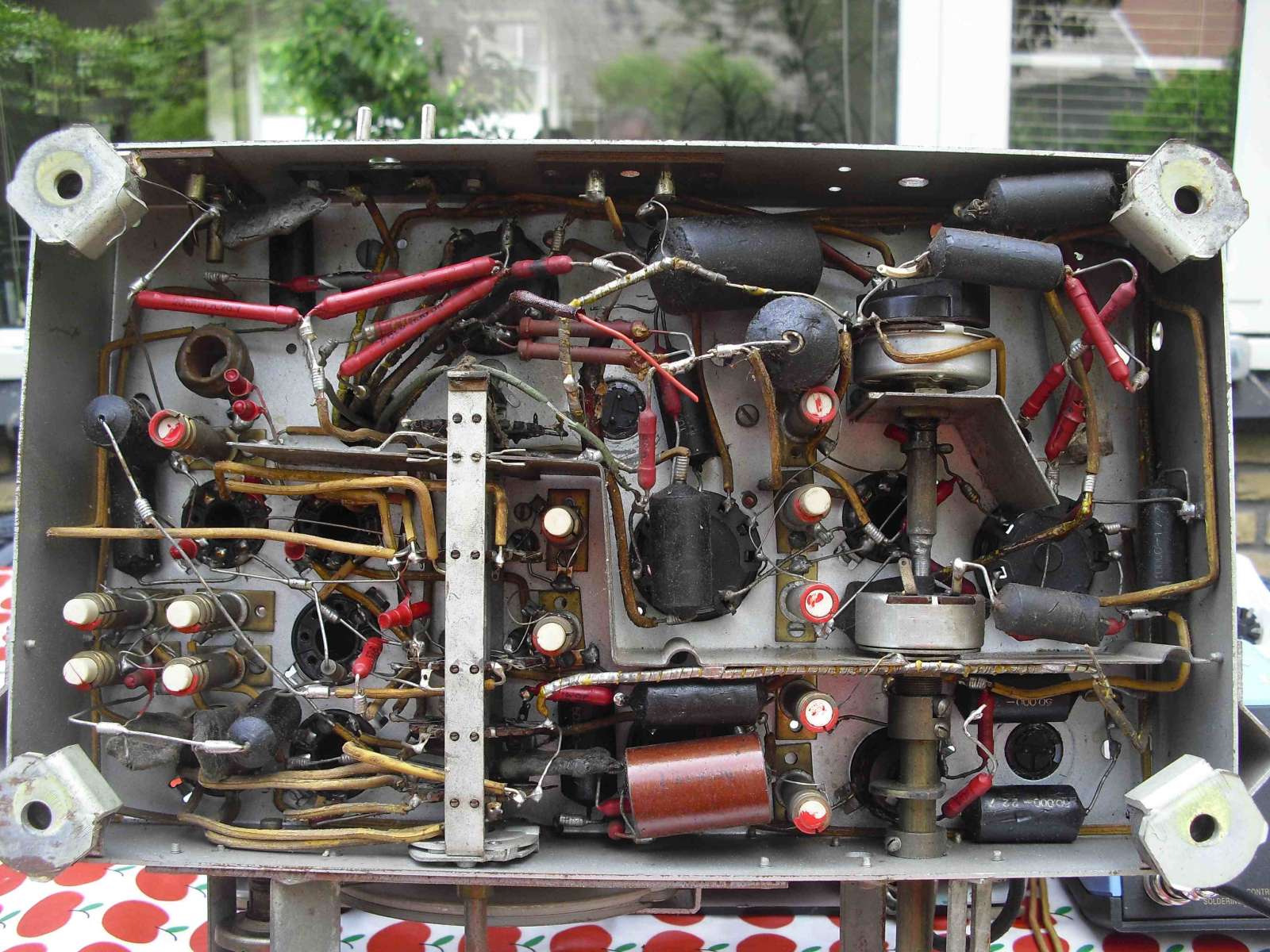

Een aantal draden heb ik opnieuw moeten trekken omdat de isolatie aan het afbrokkelen is. Eigenlijk moet alle bedrading vervangen worden maar de draden die binnenin lopen vallen nog wel mee. De bedrading naar de trafo en naar de schaallampjes en naar de ontvangst indicatiebuis waren echt aan vervanging toe.
Als het morgen mooi weer is ga ik er mee verder en dan ga ik wat onderdelen vervangen.
Sowieso zijn er 2 weerstanden aardig zwart en meten zelfs niet meer door en er zitten nog 15 teerknollen in. Deze ga ik niet allemaal vervangen maar wel die mogelijk defecten in de schakeling kunnen veroorzaken.
Zijn er suggesties?

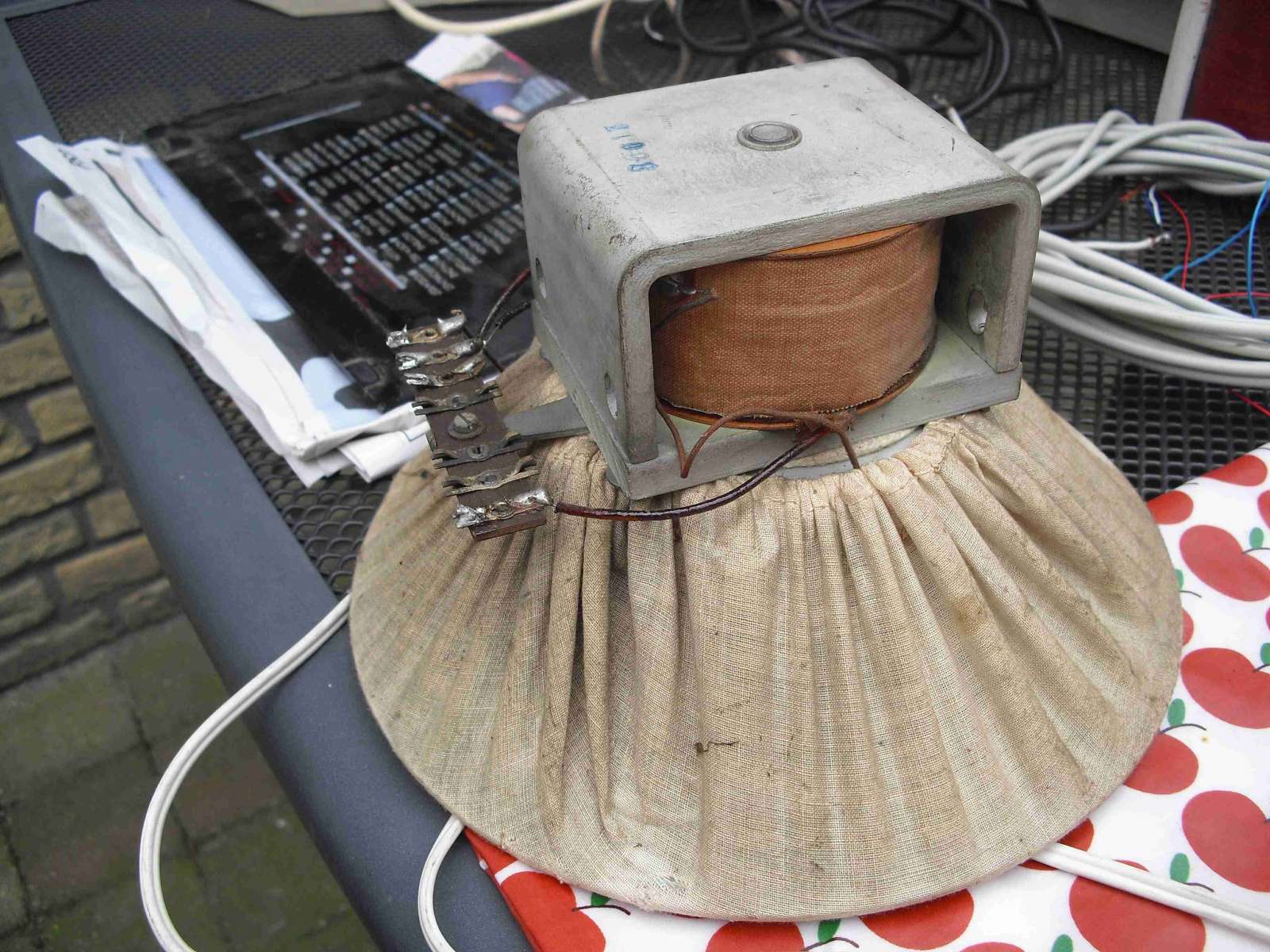

De luidspreker is een apart ding.
Ik denk dat er een magneet ontbreekt en dat er een magnetisch veld wordt gemaakt door een extra spoel die om de kern gewikkeld zit. Die spoel heeft een dubbel functie want die zit in serie met de voeding tussen de 2 afvlakcondensatoren in.




Jack

Jack,
Zie je Persoonlijke Mail op dit Forum.
Mvg,

Gidi

Marorick,
Eerst lawaai uit de versterker, dan pas zorgen maken om de ontvanger.
Die schakelaar achter op nazien dat deze ook kontakt maakt.
Bleek bij mij o.a. het probleem te zijn.
De schakelaar is open en dus kans op erg veel vuil, en na zoveel jaar een keer heen en weer halen levert direct problemen op.

Dan weerstanden R28 nazien, ik had deze defect.

Je gaat staps gewijs te werk.
Eerst de voeding, dat de buizen gloeien is 9 van de 10x het geval immers enkel trafo wikkeling , gebeurt niet zo veel mee.
Bekijk of je op beide elko's spanning hebt.
De elektromagneet van de luidspreker is tevens de smoorspoel.
300V en 275V.
Vervolgens de eindversterker , Anode spanning en stroom meten.
Stroom meten bv Kathode Pen 4 EBL1, als daar ca 13V staat is dat al een begin.

-Opmerking, de beide boven knoppen kloppen niet, kijk de diverse foto's maar eens na.

Is een mooi toestel, prijs is maar relatief.
Heb 2 jaar geleden ook 75,- betaald voor een pracht maar defect toestel.
Na wat uurtjes rommelen speelt het perfect.

In die zeldzame gevallen dat ik voor derden wat repareer vraag ik ook altijd wat zakgeld.
immers mijn tijd en materiaal, tevens kans dat het daags erna op MP wordt aangeboden als perfect spelend,
van mijn tijd en energie.
Reparatie kost geld, zowel je auto, bromfiets als ook een radio, of die nu 2 jaar is of 75 jaar.
