Reparatie-restauratie-revisie van een Grundig TK23 recorder

Ik las nog even terug in de draad over het schoonmaken van de contacten van de opname/weergave schakelaar.
Dat is toch die lange schuifschakelaar die op de print gesoldeerd zit? Ik wil dat wel voorzichtig proberen en hopelijk springen er geen veertjes en dergelijke in het rond, waardoor de recorder definitief stuk zou zijn.

Het inspuiten met een goede spray en heen en weer bewegen van de schuifschakelaar bracht geen oplossing.
Voorzichtig uit elkaar halen en reinigen misschien des te meer.

De klacht met het bijna geheel wegvallen van het geluid komt nu steeds vaker voor en herstelt zich even door de aansluiting van de weergavekop op een draadsteuntje met een schroevendraaiertje aan te tikken of door de netstekker uit en in het stopcontact te doen, zodat de versterker "schrikt". Mogelijk toch een koppelcondensator.

In het juiste schema van de TK23 Automatic 1964 dat sinds gisteren in de NVHR schematheek staat zijn de condensatoren genummerd. De bewuste koppel c's zijn volgens mij: C1, C4, C5, C9?. Als ik dat mis heb hoor ik het heel graag. Alvast bedankt !

Groeten, Hans

Als daadwerkelijk de afslag vonkt kun je een condensator met weerstand in serie zetten
5 nF met 220ohm weerstand in serie het haald zelfs de schakelplof weg
En is een vonken Dover
De band stopt zonder bijgeluiden
Succes
René Daemen

Huub,

Het "onschadelijk" maken van het afslagmechanisme is natuurlijk flauwekul !
Bij het "starten" van een band even handmatig de band doorspoelen zodat de afslagtape daar gepasseerd is een kleine moeite. Bij einde tape in de play- en vooral bij de snelspoelstand is deze functie een plezierige "luxe"; het geritsel bij uitschakelen hiervan geeft een onplezierige herrie en vaak beschadiging van dekplaat en (kunstof)overkapping van de koppenbrug.

Trouwens, als jij deze "pen" hebt verwijderd (en nog hebt) zou je Hans daar een groot plezier mee kunnen doen !

Groet,

Bert

Ach die afslag zal men niet missen
Is soms ook vervelend en vonkt bij de band .
Gewoon weg laten ik heb ook het draadje los geknipt
Bij mijn recorders stelt niks voor dat getakker
Bij de start geeft het vaak nog meer ergernis
Daarom mede is ook het draadje los gemaakt en pen verwijdert
De vollen band slaat toch niet op hol deze schotel met de band
Is gesincronieseert en draait maar iets sneller als dat de totalen loop is
. Huub

Bert,

De automatische afslagfunctie met behulp van een gedeelde rechter bandgeleider is inderdaad bij deze recorder niet meer van toepassing. Zoals jij al aangeeft neemt een koperen staafje dat geïsoleerd is opgesteld naast de linker bandgeleider die functie over. Nu weet ik meteen waar dat witte draadje naar toe hoort te gaan.

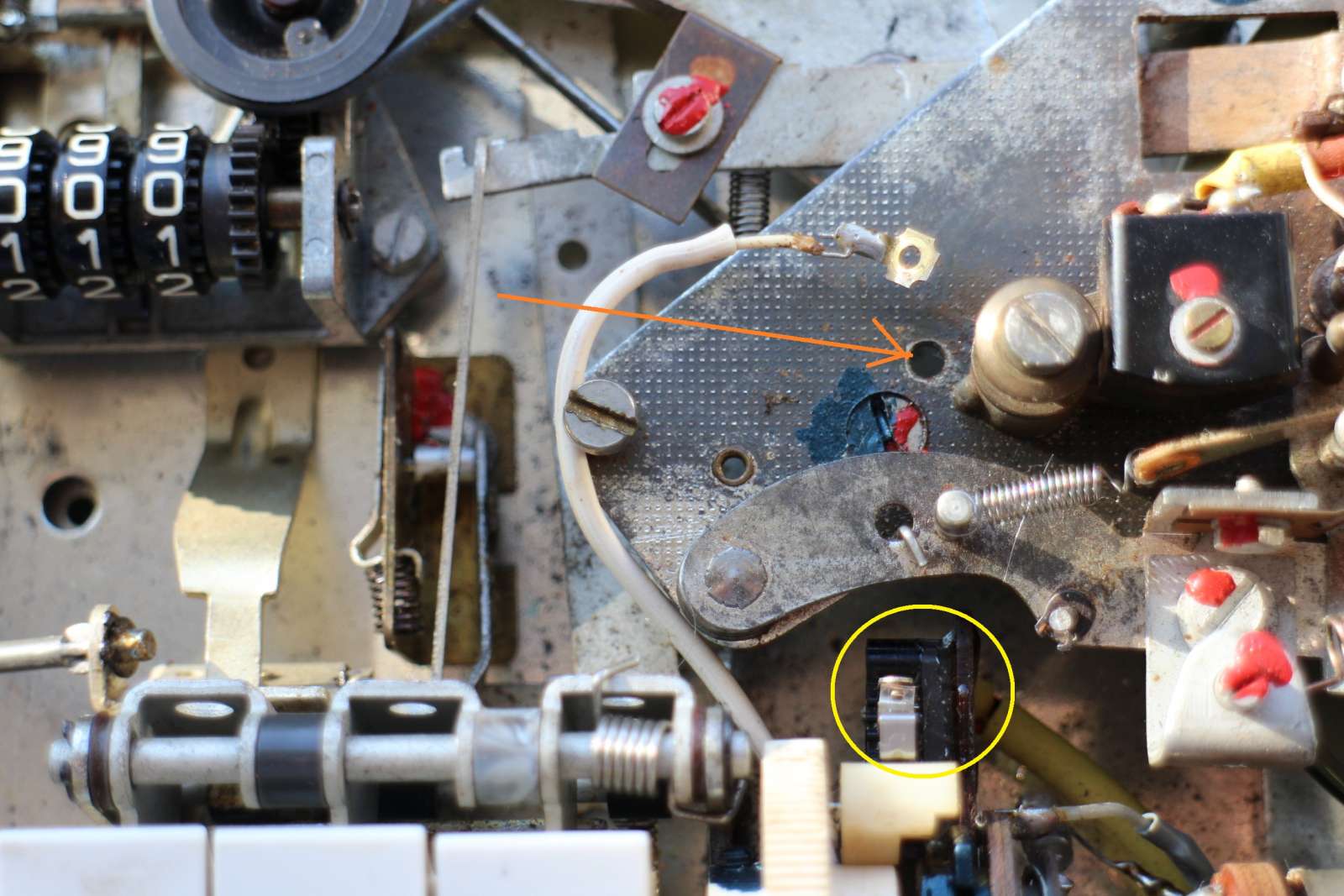

Alleen....... is het koperen staafje compleet verwijderd bij een eerdere reparatie. Alleen de schroefdraad in de montageplaat voor de koppen is nog een stille getuige hoe mooi het ooit eens heeft gewerkt (oranje pijl).



Dat wordt dus zoeken naar het ontbrekende onderdeeltje of anders zelf proberen om na te maken......
Maar dat is van latere zorg. Eerst wil ik het versterkergedeelte in orde maken met behulp van de tips van jou en van anderen. Gelukkig beschik ik inmiddels over het juiste schema en een correcte tekening van de printplaat.
In de gele cirkel is nog net de nieuwe micro-netschakelaar te zien. Die werkt nu ook weer zoals het hoort.

Groeten, Hans

Je kan de stop afslag gemakkelijk vinden
als je de recorder laat afspelen
En met een draadje naar massa
een of ander penneje of geleider aan tikt
dan stop hij wel .
Dat het geluid weg valt dat kan ook
Zijn dat de kop spalt speet dicht is of over brugt
door magneet stof smeer . dan even stukje polijst papier
met later alcohol reinigen .
Het kan ook zoo maar simpel zijn de fout
of de weergave toets laat het af weten
Of de opnamen toets komt niet goed terug of kontakten smerig
In de weergave stand en moet een spuitje hebben ??
Dat er WEL weergave is maar dat soms de Luitspreker schakelaar het laat afweten.
En of de luitspreker mischien stuk is ??
Sluit de dioden bus eens aan op een radio ?
Of er zit een defeken buis in die het bij gebruik laat afweten
Met afspelen gebeurt er meer probeer eens of hij de band WIST.
En of er veel ruis bij zit dat is niet goed .

Huub
