Trafo voor 2 x EL34

Is zo.n oude ph pA vesreker voeding niks?
daar staat twee keer AX 50 op met de EL 51 buizen
Gewoon zo,n oude 60 watt versterker kopen voor de voeding
huub

Datasheet AX50 ,
zie DC spanning vs. stroom

@Roel
GZ34 heeft kathode intern verbonden aan de gloeidraad, dus die 6,3V moet een aparte wikkeling zijn,
anders staan alle je gloeidraden op +1, en eerst even de wikkeling meggeren op geschiktheid met 1KV.
Makkelijk te doen met een magnetron trafo, hihi, bij ongebleken geschiktheid komt er een hoop rook uit ,
en die rook stop je niet makkelijk meer terug in die trafo.
Ik neem zonder meer aan dat jij dit wel weet, maar dit is voor de meelezers

Hm. Verlies van een AX50 wordt niet gegeven, bij de GZ34 is dat 15 V bij 0.10 A.

Ben alweer lekker aan het klooien met KiCAD. Eerst de library voor EF86 en ECF80 geupdeet, nu ben ik het schema erin aan het knallen. Uiteraard moet ik ook nog met LTSpice aan de gang en met een PoC (Proof of Concept) in hooibergbouw.

Cees PA1DBA schreef : Kan jij voor Roel een GZ34 met een AX50 vergelijken wat betreft stroom en verlies,anders is het Goliath met M-Mouse.

Dat zou ik wel fijn vinden; ik kan op 't net niets vinden over de verliezen van een AX50.
Overigens, als je hierop googelt kom je wél veel te weten over wapens :woohoo:

Cees PA1DBA schreef : @Roel,
Het langzaam opkomen van de spanning van de Indirecte kan een voordeel zijn, je elko's behoeven dan niet een
hogere inschakel spanning te hebben. (onbelaste hoogspanning).

Hiervoor zou je dan een vertraging kunnen bouwen. Lijkt me überhaubt nuttig; ik heb gelezen dat de AX50 even op temperatuur moet komen alvorens hem (haar?) te belasten.

Voor één kanaal is 275 mA voldoende, de gloeistroom van bijna 4 A. lijkt mij een groter probleem. Maar die trafo zal dat wel kunnen leveren neem ik aan.

In laatste instantie kan ik toch een GZ34 gebruiken op de 6,3 wikkeling met 0,8 Ohm 5W. ertussen. Als die wikkeling ruim genoeg in de amps zit natuurlijk.

Maar 't liefst ga ik toch voor AX50

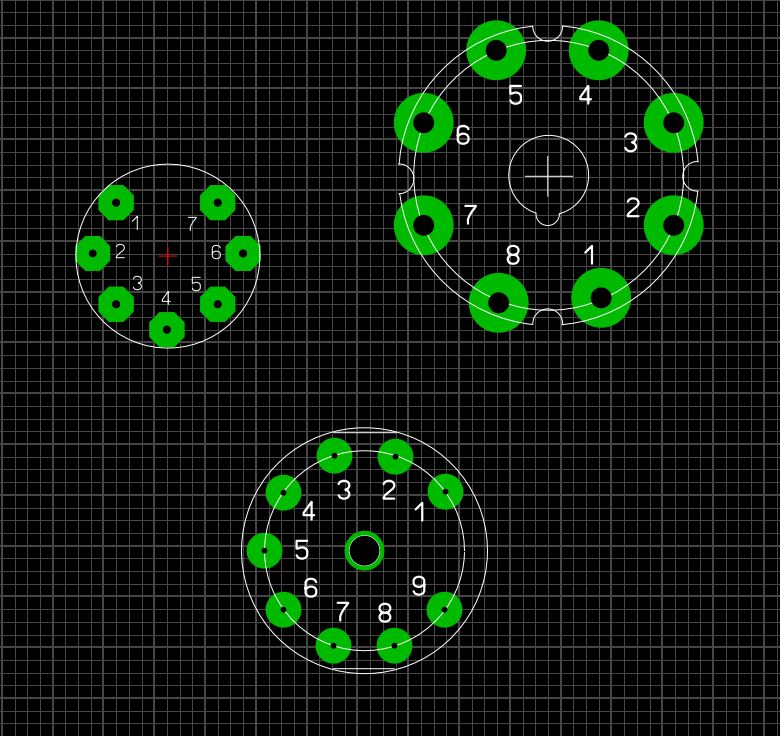

Buisvoeten 7-8-9 pins voor Sprint-Layout
