Trafo voor 2 x EL34

Franc amroh uitgangs trafo,s
Daar is het geluid nooit zo goed van
Ik mot ze niet .. ja je heeft geluid
maar mooi en HIFI dat is ver zoek
De single U 72 is goed voor EL 84
daar twee van daar kan men een redelijk
goed stereo versterker trapje van maken
of complete versterker De U72 is een grote trafo ook
ergens is het geluid toch zuiverder singel als balance
er zit veel meer tussen .. dat geeft afbraak
en twee keer 6,w in huis is ruim genoeg
Huub

Zo als bij de duren transistor versterkers
daar zit ook een schakelaar op om de toonregeling te omzeilen
toon regeling gebruikt men ook niet overbodig net als een balance regelaar
word ook niet of nooit gebruikt Het is veel beter recht uit gebruik
als alles goed is aangepast totaal dan is het niet nodig
de twee stereo versterkers kunnen ook goed gelijk gemaakt zijn
Het het is veel beter als met al die rotzooi er tussen
dat geeft afbraak
huub

Andere Cees,
De stroom bron zit in de kathode leiding van de fase draaier van de
mono bill versterker. ECC88 buis. Waar anders een hoge kathode r
word toegepast gebruikt men daar een stroom bron met twee torren.
Zo doende kan deze eind versterker direct op de fase draaier worden
aan gestuurd van uit een voor versterker.
Zelf heb ik de voorversterker vervangen door een simpel triode
trapje dat voldoende uit sturing geeft bij gebruik van moderne
signaal bronnen. Is simpeler en de signaal weg is daardoor korter
als bij gebruik van een voor versterker.
Cees.

Cees,

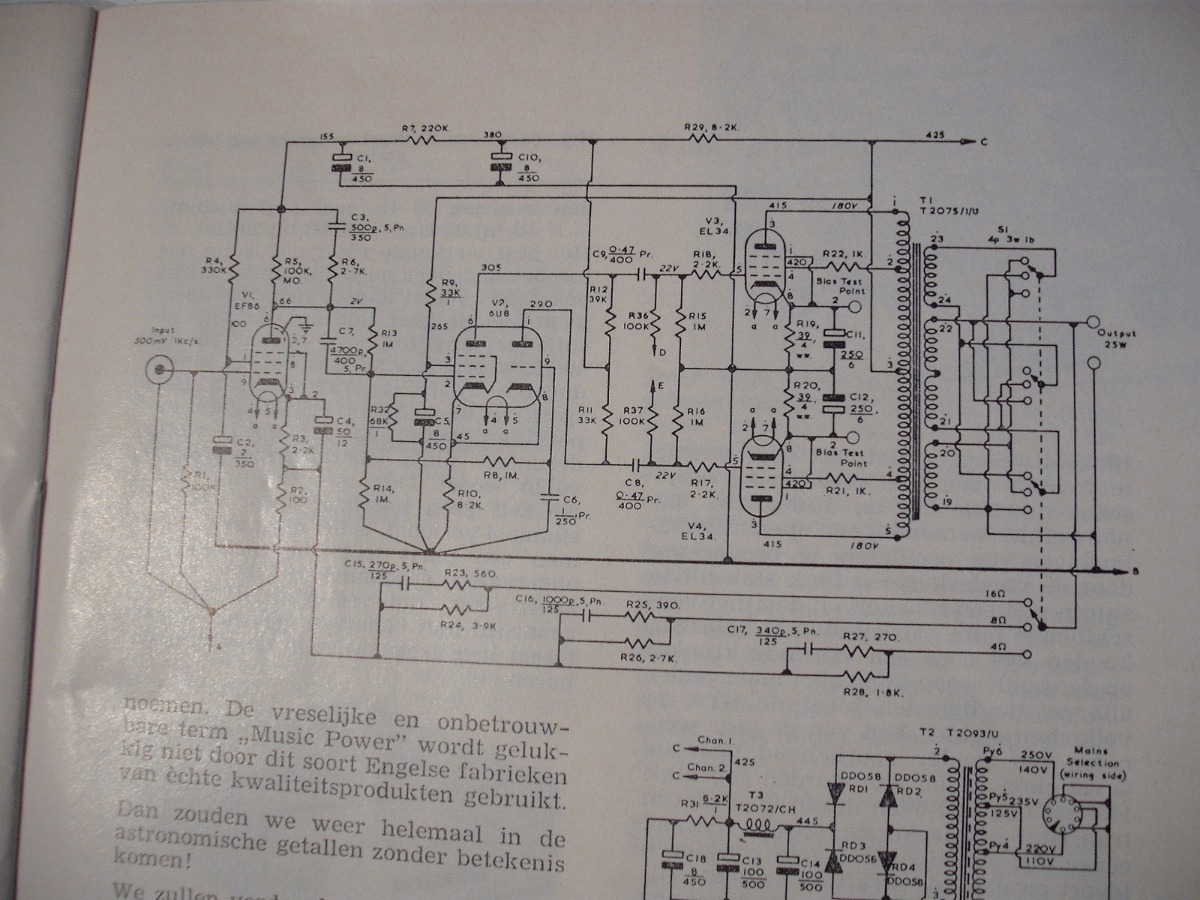

Dit ontwerp ruim 30 jaar geleden nagebouwd maar dan met de enorme Unitran 11U21 en de voedingstrafo uit een Geloso 3227 met 2 keer EL34.
Ik was helaas in die opstelling niet enthousiast.
Zeer slechte demping van de speakers en een donkerbruin karakter.
Nog geprobeerd met meerdere uitgangen maar geen goed resultaat.
Verder ook nog testen gedaan zonder terugkoppeling, dat klonk echt helemaal nergens naar!

Lang daarvoor had ik een Ultraflex ll nagebouwd maar dan met U73N.
Die was goed en met een grotere uitgang nog wat beter!

Ook nog een Radford variant gebouwd met EL84 en de AD9058, die had een magere basweergave en een gesloten karakter.
Ik had op dat moment ook een Bocama variant met EL84PP, die klonk een heel stukje voller!
En had ook nog wat meer vermogen met gebruikmaking van dezelfde type voedingstrafo als de Bocama.

Ik denk dat bij het Radford ontwerp juist ook de uitgangstrafo van enorm belang is wil je er alles uit krijgen.
Helaas had ik geen AD9047 of 10U72 destijds, of een U200 om maar wat te noemen en in de buurt te komen!

Groet Frank

@Roel ,
RB ligt hier voor mij, scannen wordt moeilijk,foto 's niet.
