Trafo voor 2 x EL34

@CeesPA1DBA:
Typisch 1,4 V. @ 2A en 25^oC.

Hier is het hele datablad:

@ Tjerk,
UF4007 staat voor Ultra Fast en toch maar 1 stuiver, prima snelle dioden.
@Roel ,

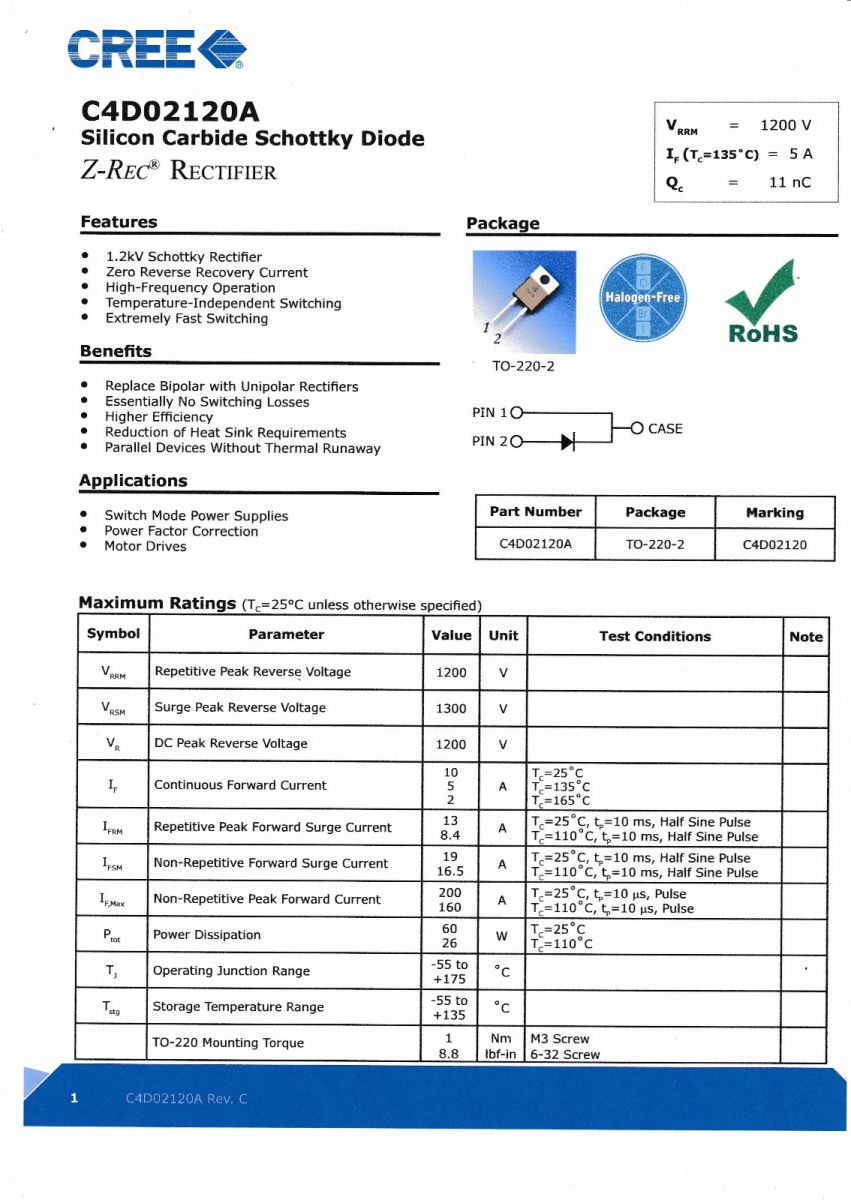

Wat is de forward voltage van die heftige schottkey's ?
@Algemeen,
Nare ervaringen met ringkernen, Heb een 400watt ringkern bij een Nederlands bedrijf laten wikkelen,
voor een zware OTL versterker (8x 6080 buizen)
Je hoorde die voedingstrafo altijd variërend ratelen op het lichtnet, oorzaak: gelijkspanning gesuperponeerd op het lichtnet ,verstoord de nul doorgang, oorzaak "Ikea'' ledlampen en netwerk over het lichtnet , en andere verstorende Mickey Mouse electronica.
Heb het er nooit helemaal uitgekregen, later met 2 stuks 120 watt ringkern trafo's uit Duitsland (Norelco) was het ook weer KMP.
En wat de betreft de ronde uitgangstrafo's , geprobeerd in jaren 90 in een RB ontwerp, klonk ronduit slecht.
Vorig jaar Bij Menno welklinkende ringkern UTG's gehoord, maar we zijn dan nu ook bijna 30 jaar verder.
Voorlopig blijven mijn transformatoren vierkant

Ja roel zeer mooie trafo,s
Dat kan wat goeds geven nog nooit gezien
Dat soort PH trafos wel wachten wel af
wat het allemaal geeft .
huub

Dank je Tjerk; ik vind ze ook mooi, ben er echt blij mee.

Die Schottky's kosten wat meer dan gewoon silicium, maar ze zijn er best wel hoor:



Elk soort vervuiling op een voedingslijn is wel met meer of minder succes te bestrijden, maar wat er niet is hoef je niet te bestrijden.

Groeten, Roel

@Roel: mooie trafo's!

Ik snap jouw opmerking over die snelle schottkydiodes niet. Ten eerste zijn die er helemaal niet voor 1000 V, dan zou je fast recovery diodes willen hebben (UG4007 meen ik, of MUR1100). Ten tweede, wat bedoel je met "onrust op de voedingslijn"? Met goeie elco's en (electronische) smoorspoel is er helemaal geen probleem met die voeding.

Ziet er goed uit :thumbsup:
