Antenne gemaakt

@ Bert,
In het Jongens Radio Boek deel 1 van Leonard de Vries staat de werking
van een raam antenne, wel wat summier, beschreven.
Je kunt in het schema zien hoe de raam antenne verbonden moet
worden aan de radio.
In de schema's van Leonard staat de raam antenne, die a.h.w een spoel
is parallel aan de antenne spoel verbonden.
De raam antenne moet dus, zo wel op de aarde aansluiting als op
de antenne ingang van de radio verbonden worden.
Leuk om dat weer te lezen.
In mijn boek staat het op pagina 82 beschreven, maar kan bij een
andere druk wat afwijken.
Cees.

Van deze materie AM antennes heb ik geen kaas gegeten, simpel omdat ik me er nooit in verdiept heb omdat ik niet met de toestellen uit die periode bezig ben.
De gebouwde antenne ziet er in ieder geval gelikt (netjes) uit :thumbsup: .

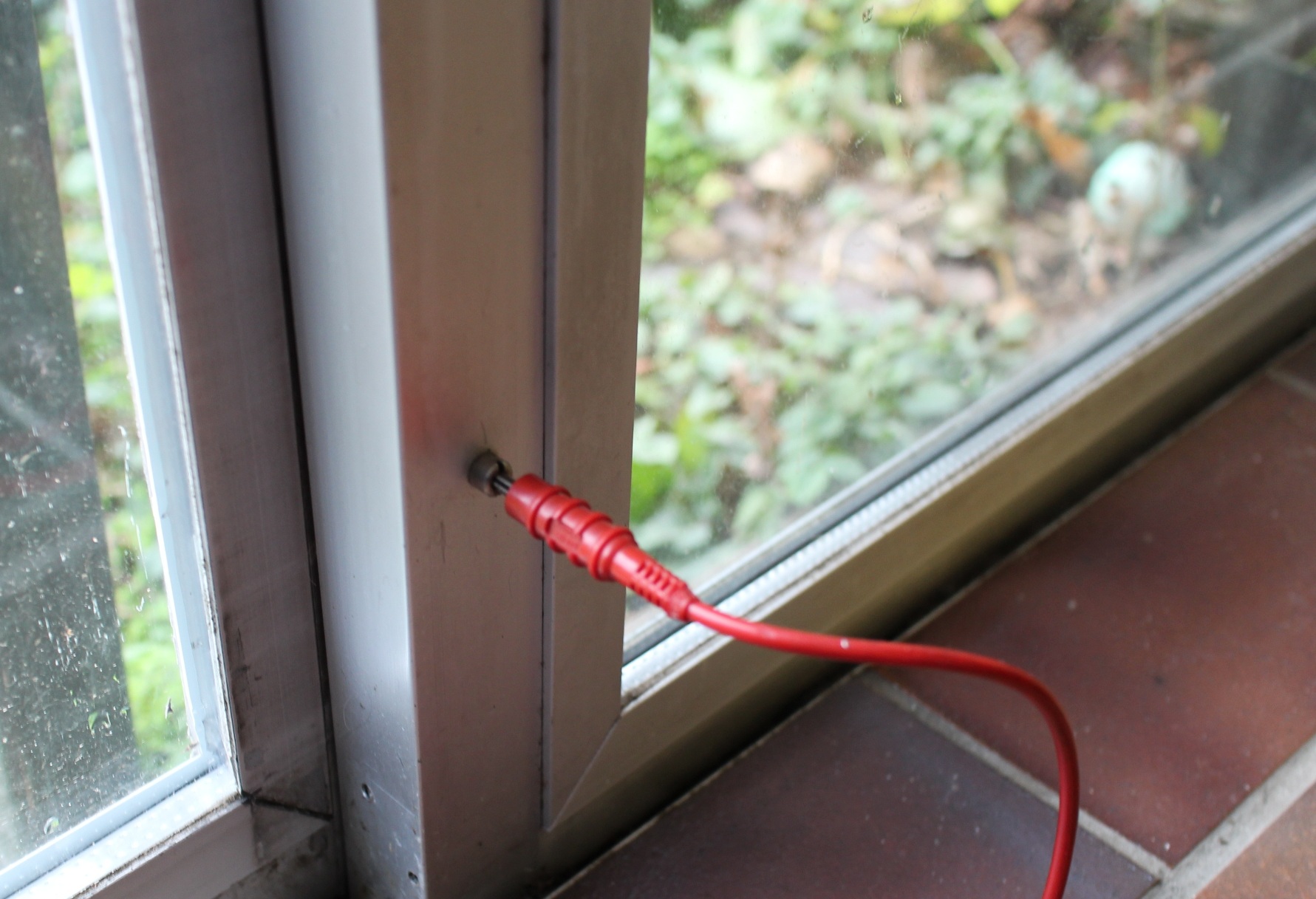

Hierbij nog een mooi voorbeeld van een raam antenne. Je moet daarvoor natuurlijk wel een aluminium raamkozijn hebben



M.vr.gr. Hans

Marc,
Bedankt voor de foto.
Dus als ik het goed begrijp, gaat er maar één draad naar de antenne ingang
van de radio. En de massa ingang van de radio is alleen verbonden met de
grond pen aarde.
De bedoeling is echter dat de nu loze draad die ook op de kroonsteen is
aan gesloten, ook met een draad naar de aarde gaat.
Zo vormt de raamantenne een spoel en tevens een richt bare antenne.
Maar zo werkt het dan alleen optimaal goed binnen een bepaalde frequentie.
Want die raamantenne vormt zo een afgestemde kring.
Om hem over een groter frequentie breedte optimaal te krijgen kun je
er een draai condensator parallel op aansluiten.
Vroeger als jongen, maakte ik in de radio één aansluiting van de
antenne kring spoel in de radio los en sloot ik de raam antenne aan
in de plaats van de antenne kring spoel.
Zo werkte het ook heel goed zonder een extra draai afstem C nodig
te hebben.
Als je alleen maar één draad van de raam antenne op je radio aan
sluit, dan werkt het raam als een opgerolde draad antenne, die niet
richting gevoelig is.
Succes met je restauratie van de 930A, Gr Cees.

Marc.. eet een banaan dan kan je weer goed er tegen aan..
Huub

Hallo Heren ,

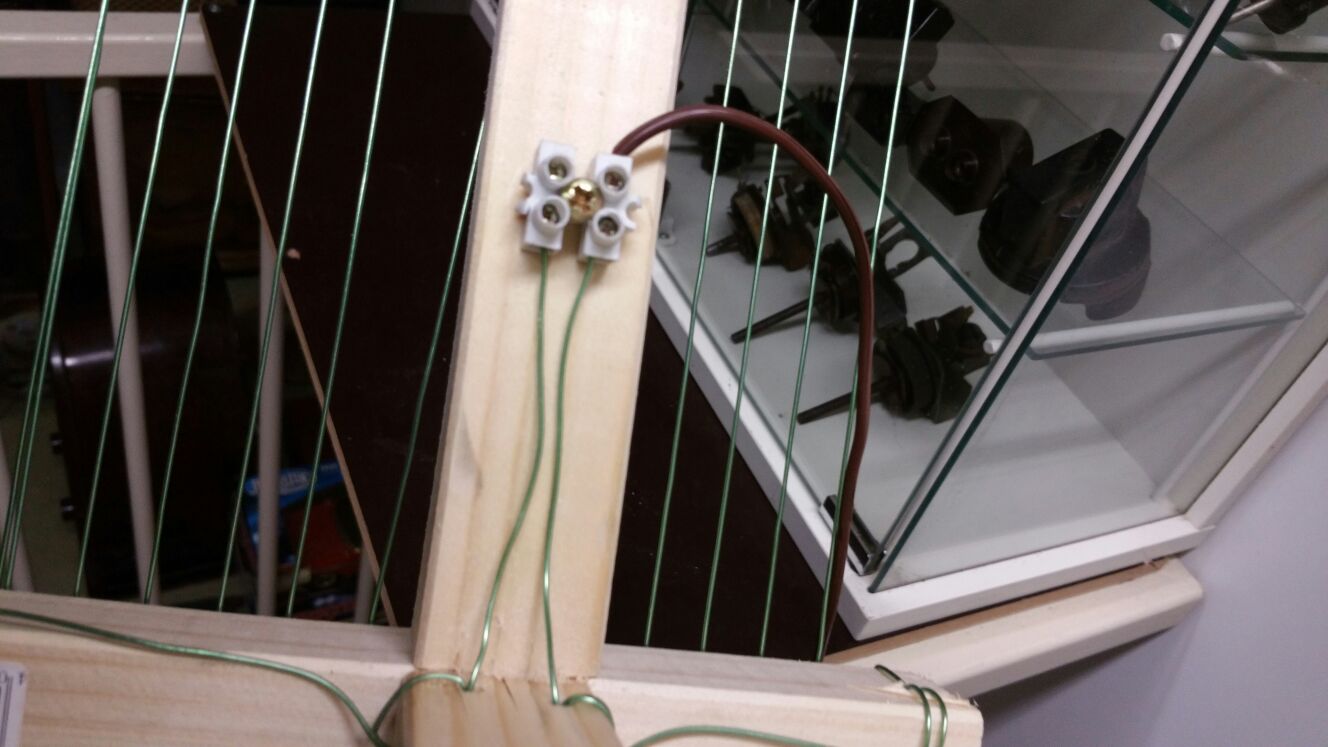

Zoals gevraagt bij deze de foto v de Kroonsteen met daarin 1 draad die naar de radio gaat .... massapak ik via de aarde (aardpen)

Mvgr Marc

Ps nu verder met mijn 930A project
