HF306 + 2 x HF303 + 2 x AD5055 restauratie

C5=100 uf 1000uf komt niet voor in je versterker
Kijk ook eens bij de 8 uf vervang die door 10uf
Daar kan je fout ws liggen
Zou de elko’s maar op een capacoiteitsmeter hangen en kijken naar de esr
Anders de boel vervangen kân defect zijn
Na een paar jaar stilstand kan de onderdelen nog defect gaan
Succes

Dat was niet helemaal waar.
De kathode ontkoppel elco van de onderste EL86 bleek bij nameten nog 10pf te zijn in plaats van 1000uF.
Na vervanging geen verandering in het geluid. Wel iets vreemds gemerkt.
Direkt na aanzetten is er geen vervorming, De spanning op de kathode van de onderste EL86 is ongeveer 14 volt, 70 mA, iets te hoog dus.
Na een minuut begint de kathode spanning langzaam op te lopen en vanaf ongeveer 22 volt begint de vervorming. Die is duidelijk zichtbaar, de blokgolf aan de ingang komt er niet meer als blokgolf uit maar meer als een soort wiebel golf. De spanning loopt op tot ongeveer 24 volt. Dat zou 120 mA moeten zijn.
De voedingsspanning op de annode van de bovenste EL86 is dan ongeveer 240 Volt.
Als ik dan de spanning over de afvlakweerstand van 100 Ohm meet dan staat daar 12 volt over en dat klopt met 120 mA dus de bias weerstand is niet door opwarming van waarde veranderd.
De scope die ik er aan heb hangen gaat tot 175mHz is er is geen oscillatie te zien.
Nu nog begrijpen waarom de stroom zo toe neemt.....

De luidsprekers gecontroleerd door ze via een trafo aan een zeker goede versterker te proberen.
Klinken prima, geen vervorming.
De kabel die ik gebruikte aan de ingang van de versterkers was bagger, met betere kabel geen gepiep meer.
Wel dezelfde vervorming.

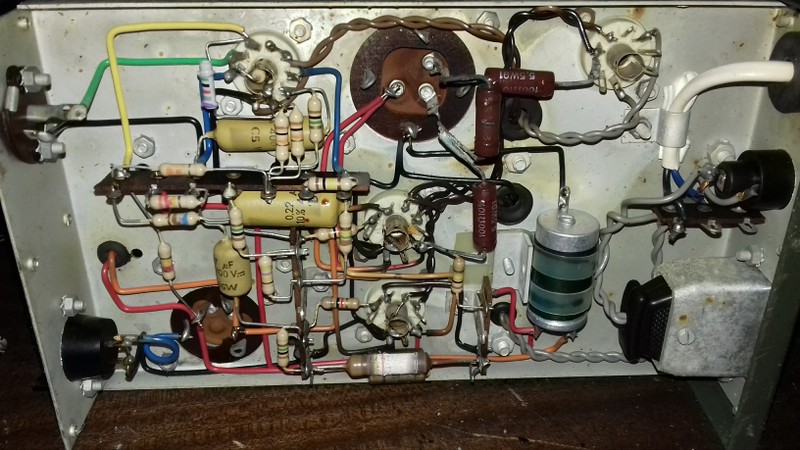

De eerste HF303 opengemaakt.
De kathode weerstand van de onderste EL86 heeft duidelijk geleden. Zou 150 ohm moeten zijn maar is nu 200 ohm.
Verder blijken alle elko's en weerstanden nog prima in orde! De versterkers waren tot voor een paar jaar nog dagelijks in gebruik bij een student, dat zal ze gered hebben.

Ga eerst eens demaansluit pluggen eens schoonmaken
En loop je versterker eens na op verlopen weerstanden
Condensatoren zul je geen last hebben mosterd c of de gel3 blokjes van philips.
Geoxideerde pluggen kunnen roet in het eten gooien. En loop even de kleine elko na

Wel, het voelde soms als een anale keel operatie maar de kapotte bouten zijn vervangen door nieuwe RVS draadeinden.
De spreekspoel lijkt vrij te kunnen bewegen
De versterkers lijken echter bij iedere gelegenheid te oscilleren. Als de ingang kabels maar even iets slechter contact maken dan beginnen ze vreselijk te gillen en piepen. Is dat normaal?
Er het geluid is absoluut niet vervormingsvrij. Het stereobeeld is wel heel erg goed.
Zal ze maar eens aan de oscilloscoop, toongenerator en spectrum analyser hangen

Zie ook hier op het forum.

Bombardon revisie

Het is goed te doen.

Henk
