HF306 + 2 x HF303 + 2 x AD5055 restauratie

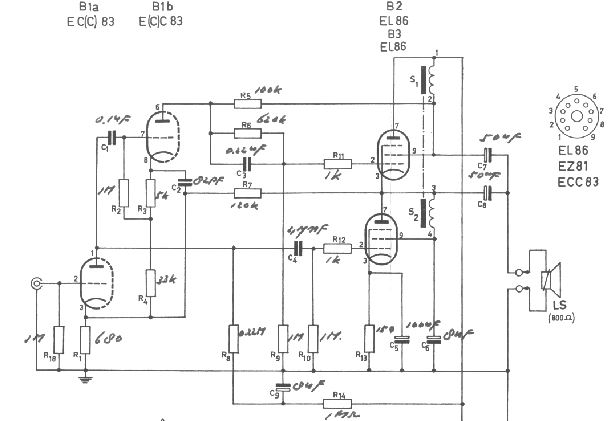

Als ik naar het schema van de HF303 kijk dan bepaald de onderste eind buis de rust stroom via V(g1) =0 en kathode weerstand (R13) van 150 ohm.

De bovenste eind buis hangt met g1 via R11 aan een punt op halve voedingsspanning en zal zich zo instellen dat de spanning op zijn kathode de noodzakelijke bias heeft. De bias van de twee buizen mag rustig verschillend zijn. Door de serie schakeling zal de stroom door de buizen gelijk zijn. Hoogstens versterken ze verschillend bij die instel stroom waardoor er vervorming komt (maar die word grotendeels wel weer weg gewerkt door de terugkoppeling via R7) dus zolang de buizen ongeveer gelijk zijn is het geluid het beste maar echt kwaad kan het niet. Het geheel staat in klasse A dus beide buizen zijn ongeveer lineair.
Als extra bijzonderheid hebben ze voor beide buizen een extra afvlakking voor de schermroosters gemaakt.


Ik snap niet hoe bij deze schakeling in rust brom kan optreden bij verschil in de buizen. Er is zowiezo geen enkele brom te horen bij de op dit moment flink verschillende buizen.

Een versterker met niet-gematchte buizen hoeft niet te brommen. Als hij dat wel doet dan is er flink bezuinigd op de afvlakking van de voeding. Vaak wordt de anode spanning van de eindbuizen afgenomen van de eerste elco. Op zich hoeft dat nog geen probleem te zijn als de afvlakking voor de schermroosters dan maar in orde is. Maar bv. in de ultra-lineair schakeling kun je schermroostervoeding niet extra afvlakken. Leuk een stel gematchte buizen, maar als buizen niet gelijkmatig verouderen dan heb je er op termijn niets aan want dan gaat hij op de lange duur brommen. Een aparte regeling om de ruststroom van de eindbuizen in te stellen is dan beter. Maar het is voor de meeste gebruikers niet weggelegd om die na te regelen.

Brom heb ik wel ook mee gemaakt
met een minderen gelijk richter buis
maar toch met de scoop opstelling
en zo nodig met de scoop kop nazien
dan werkt men beter als er nog wat MANK loopt en waar
of verlopen is.. en of de versterker goed ballanst
zo nieuwe buizen er op prikken dat is het NIET .
Het is en blijft Denk beeldig goed
huub

Bij balans versterkers is het wel van belang gematchede buizen
Ongelijkheid. Geeft brom ,

Dan heb je een verwende versterker die net als een klein kind begint te brommen als die zijn zin (Gematchte buizen) niet krijgt.

Ik heb het niet over buizen plaatsen van verschillende merken door elkaar.
Bovendien zijn de instellingen van de buizen in een goed gebouwde
versterker afzonderlijk instelbaar.
Eenmaal goed ingesteld zorgt de schakeling er zelf voor dat de instellingen
gelijk blijven.
Mijn zelf gebouwde versterker met 4x KT88 per kanaal is volkomen stil.
Nix brom of ruis. On gemadchede buizen gebruikt.
Alles blijft mooi in balans.
Beide kanalen hebben een afzonderlijke voeding.
En geen rimpel op de voeding spanningen.
Cees.

Cees,
Bij balans versterkers is hwt wel van belang gematchede buizen
Ongelijkheid. Geeft brom ,
Ik heb een versterker chassis en zet ik twee gerschillende merken el34 in gaat het brommen
Doe ik gematchede in dan is hij stil.
Onbelans zorgt voor belasting en hrom tot gevolg
Dit is niet de high end gekte.
Daar doe ik zo niet aan mee
Inspelen is ook een onzin verhaal het is goed of niet
Net zo goed als een naald inspelen van een pickup onzin
Anders kras ik even een stapel afgedankte platen en binnen de kortste keren ingespeeld..
