Saba Freiburg Vollautomatic 14 Stereo
28 mrt 2017 20:41 #66014
door hkruis
Wat kan er mooier zijn, dan een gloeiende radiobuis.
Beantwoord door hkruis in topic Saba Freiburg Vollautomatic 14 Stereo

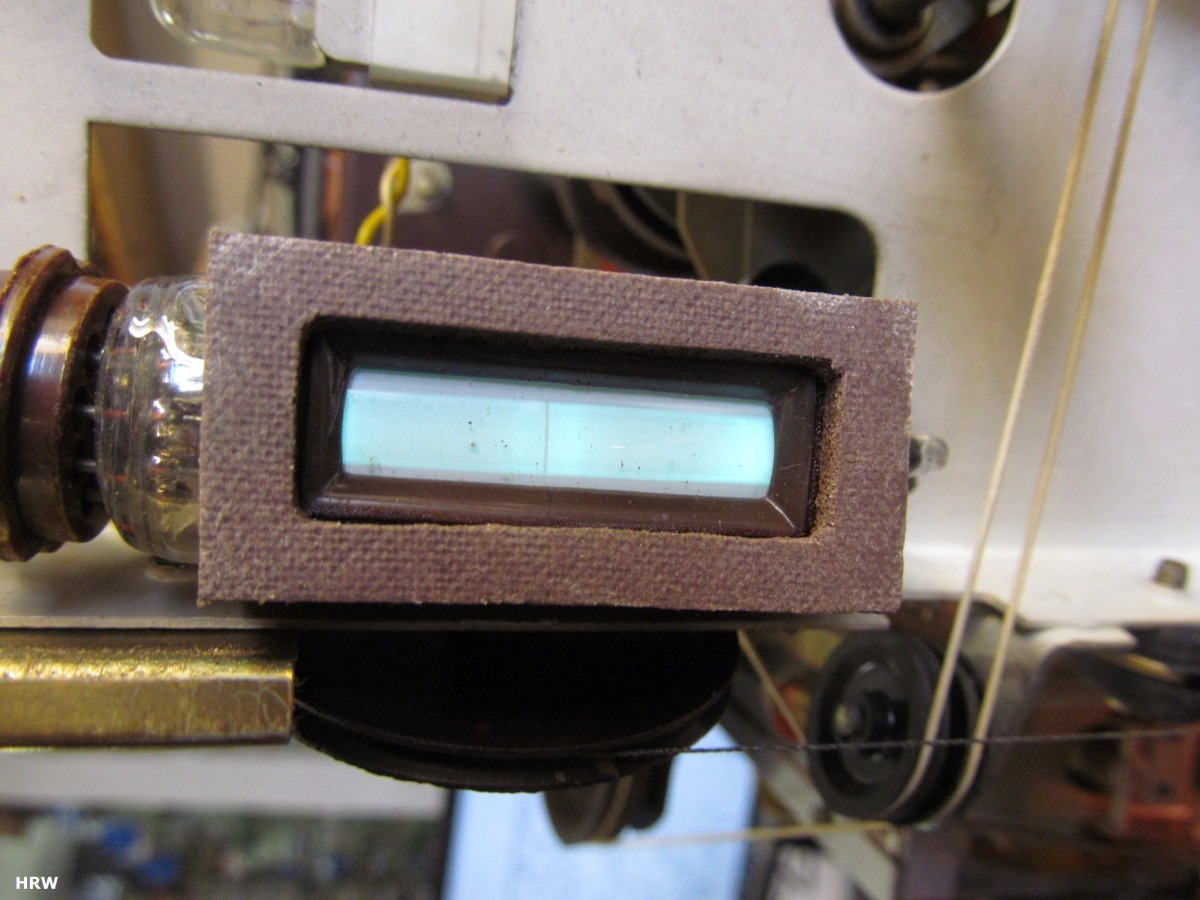

En nog wat plaatjes.
Wat kan er mooier zijn, dan een gloeiende radiobuis.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
28 mrt 2017 20:38 #66012
door hkruis
Wat kan er mooier zijn, dan een gloeiende radiobuis.
Beantwoord door hkruis in topic Saba Freiburg Vollautomatic 14 Stereo
Na het weer in orde brengen van de voor- en eindtrappen (verslag hiervan volgt later)was het tijd voor het vervangen van de FM-tuner.

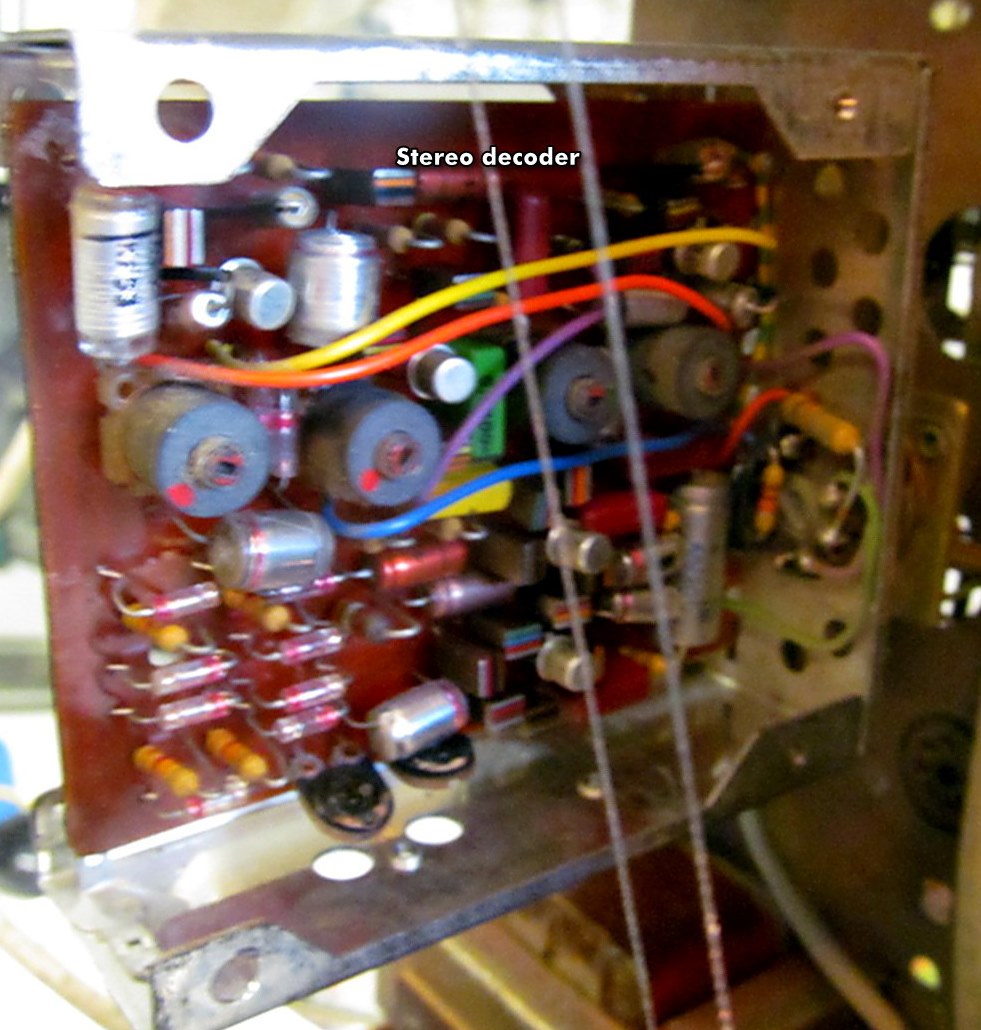

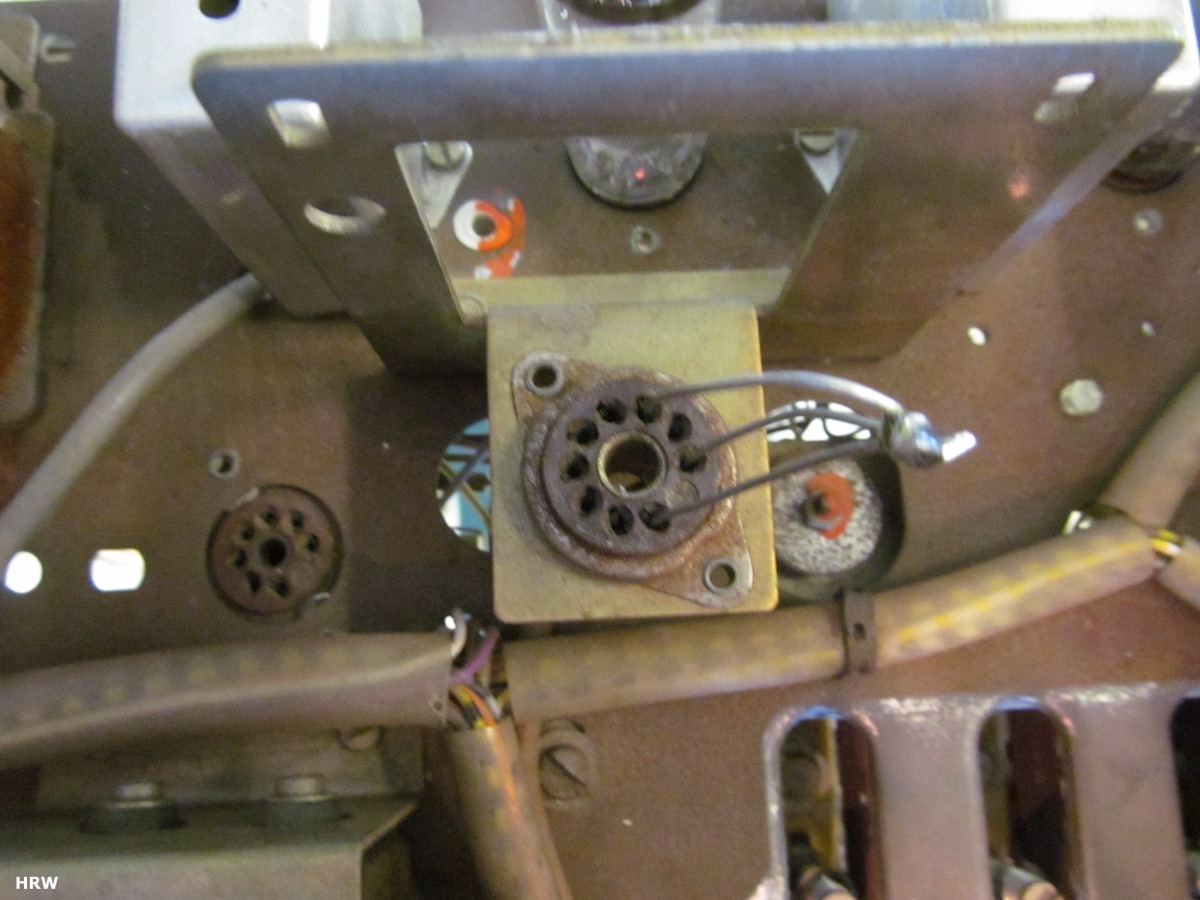

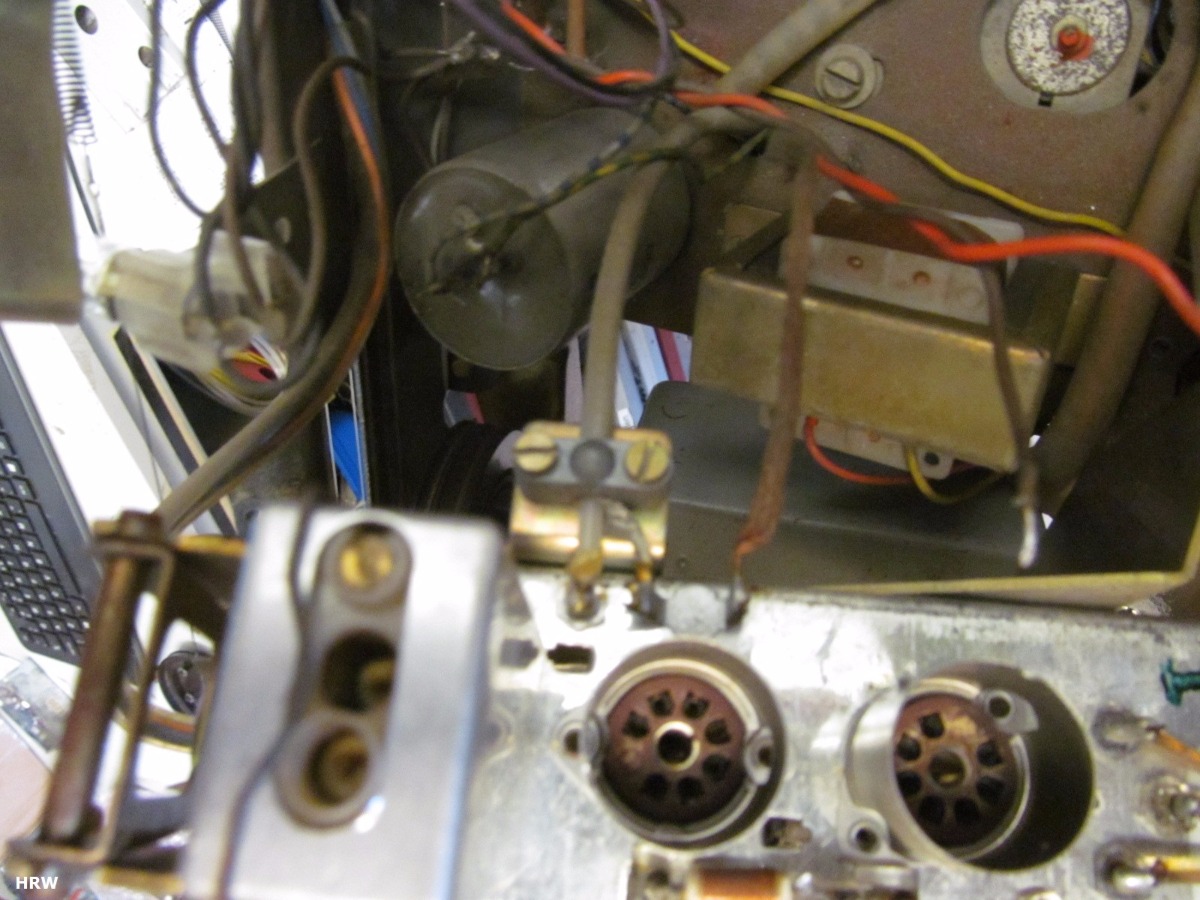

De FM werkte niet, Omdat de stereo decoder er nog niet in zat is het wel even noodzakelijk om in de Noval voet die op het chassis zit, waar de decoder inkomen een paar doorverbindingen. Pin 3 is de FM ingang en 1 en 9 zijn de uitgangen, Normaal zit hier een plug in, die was niet aanwezig en heb de ddorverbinding met stukjes draad gemaakt.

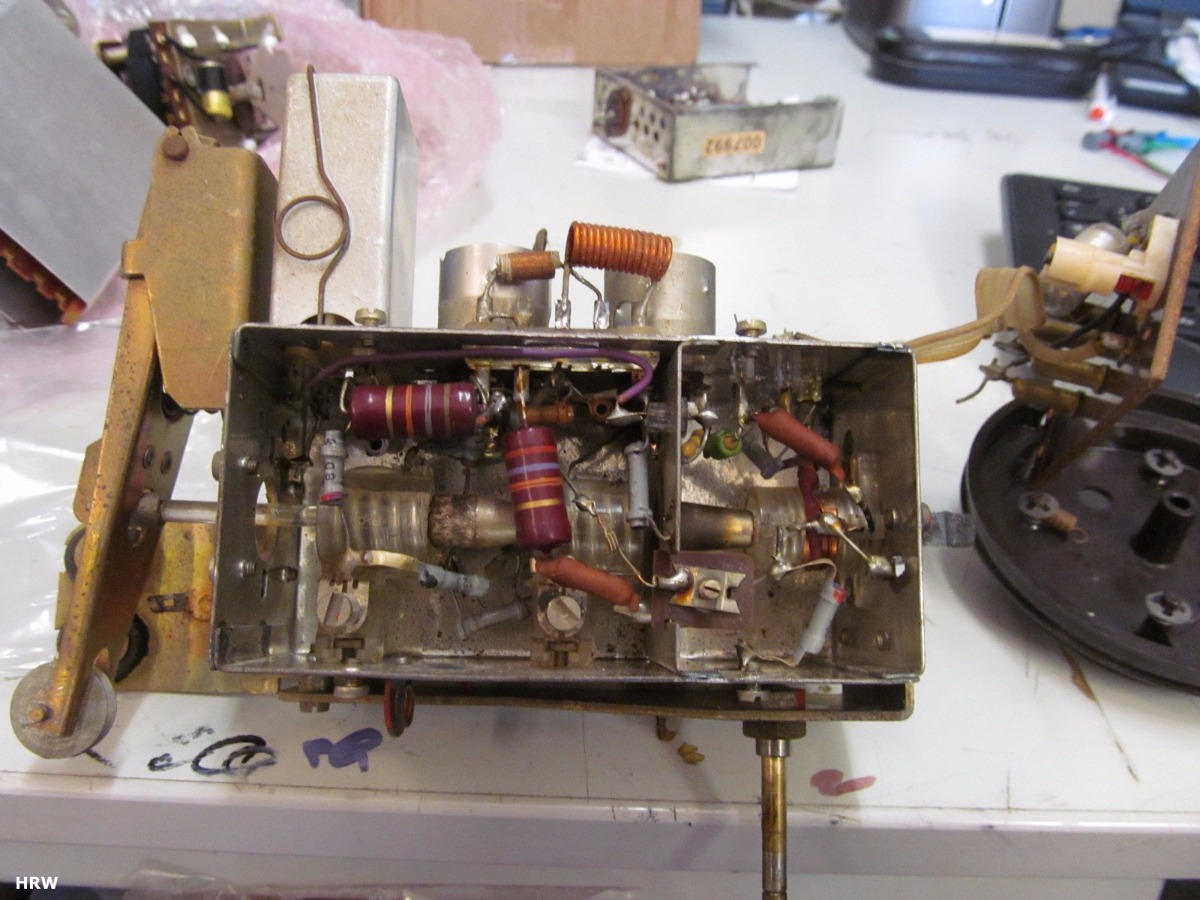

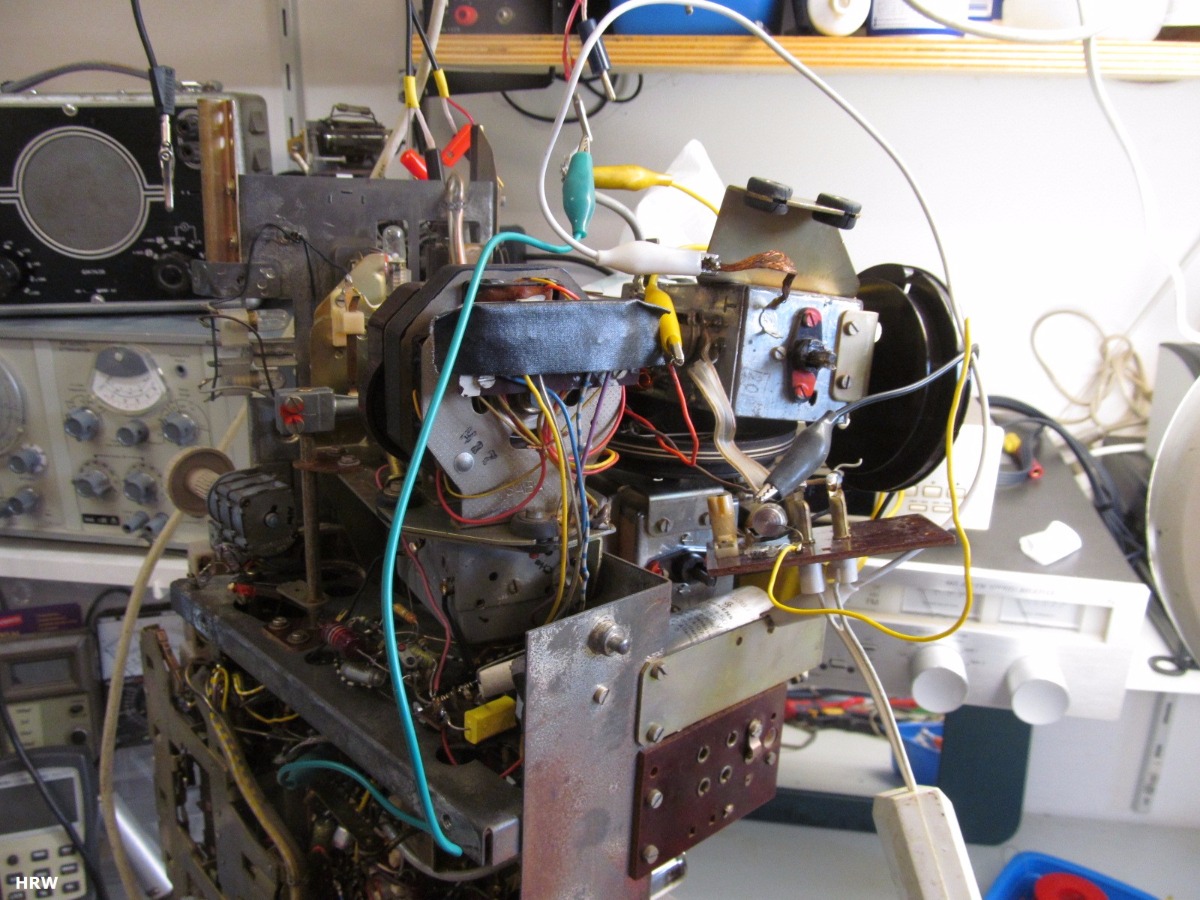

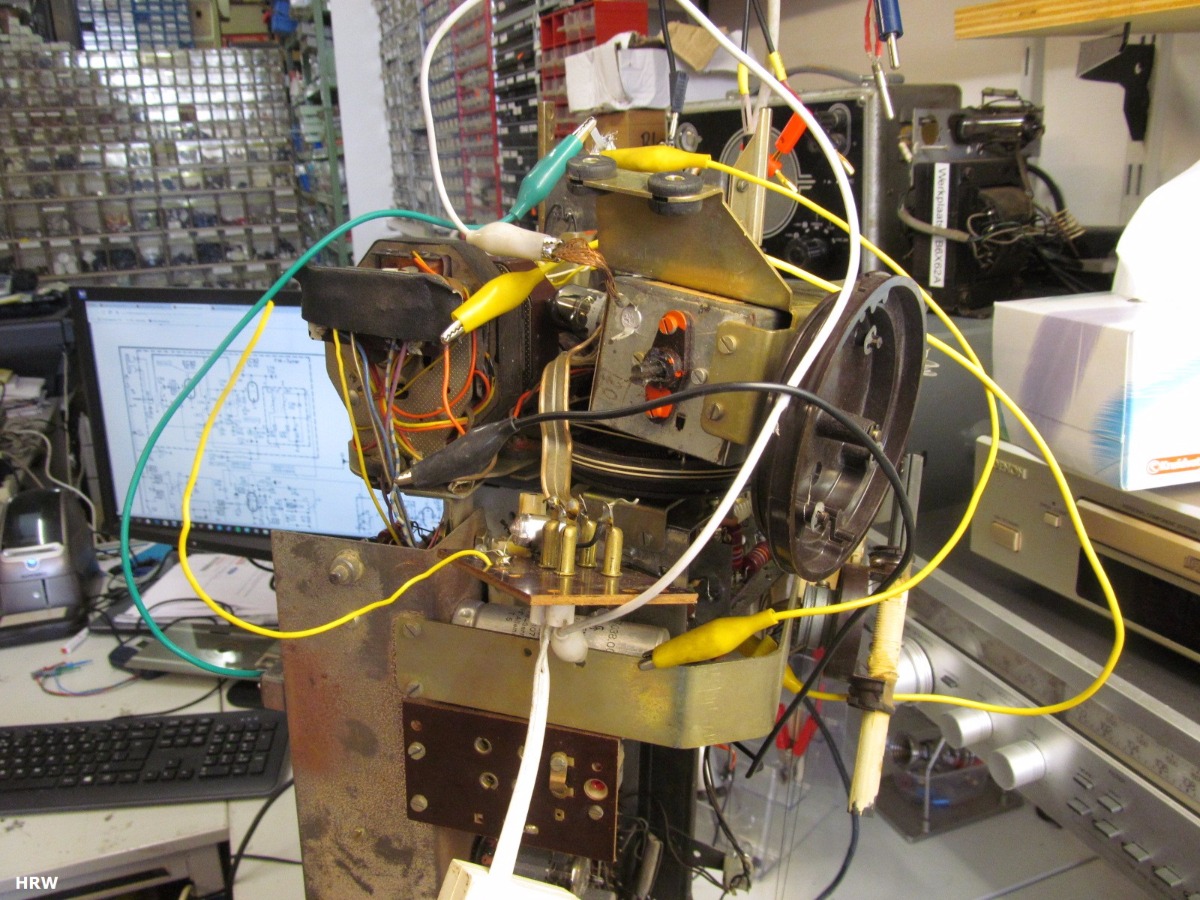

Metingen hadden al aangetoond dat de FM-tuner niet werkte. Het was onmogelijk om de ingebouwde tuner te repareren. Gelukkig was er een vervanger aanwezig. Deze eerst provisorisch aangesloten in de radio en Voila muziek.

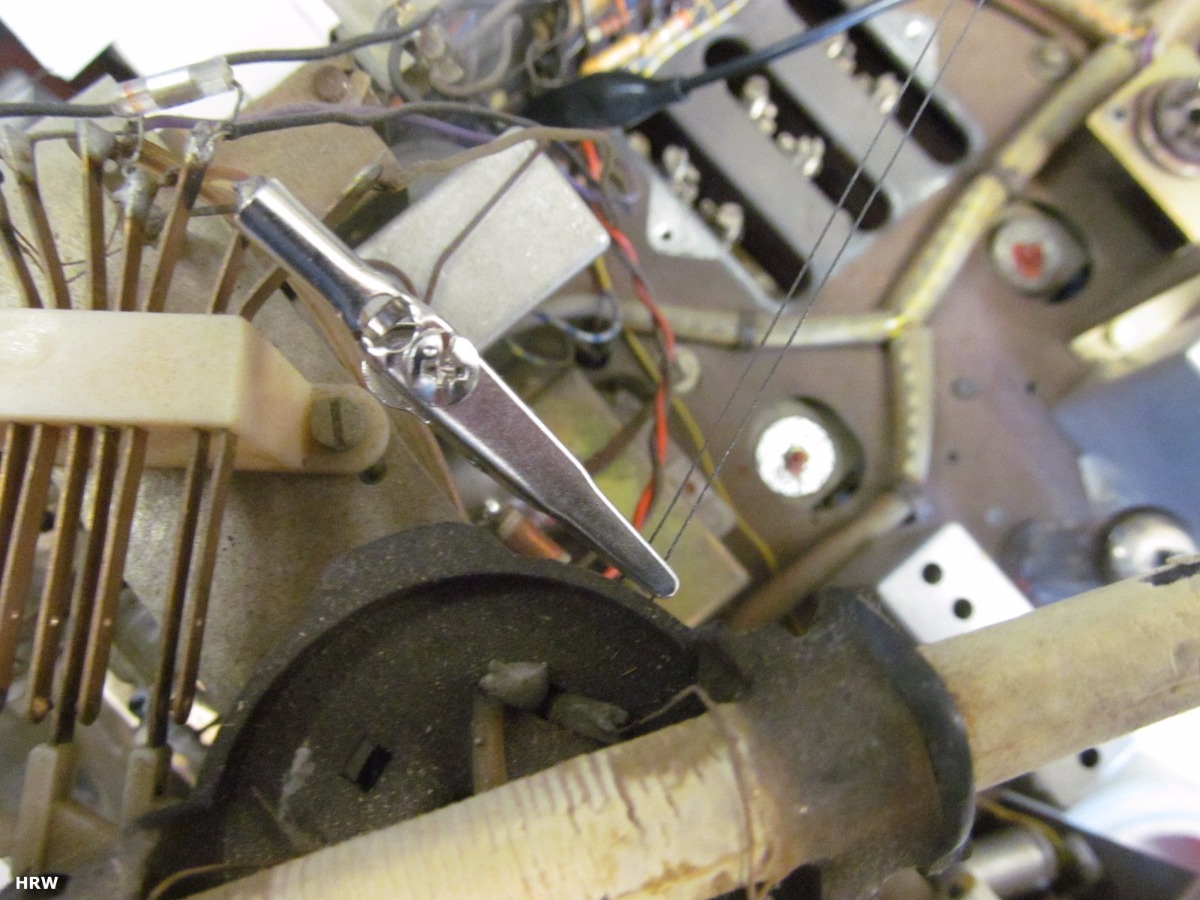

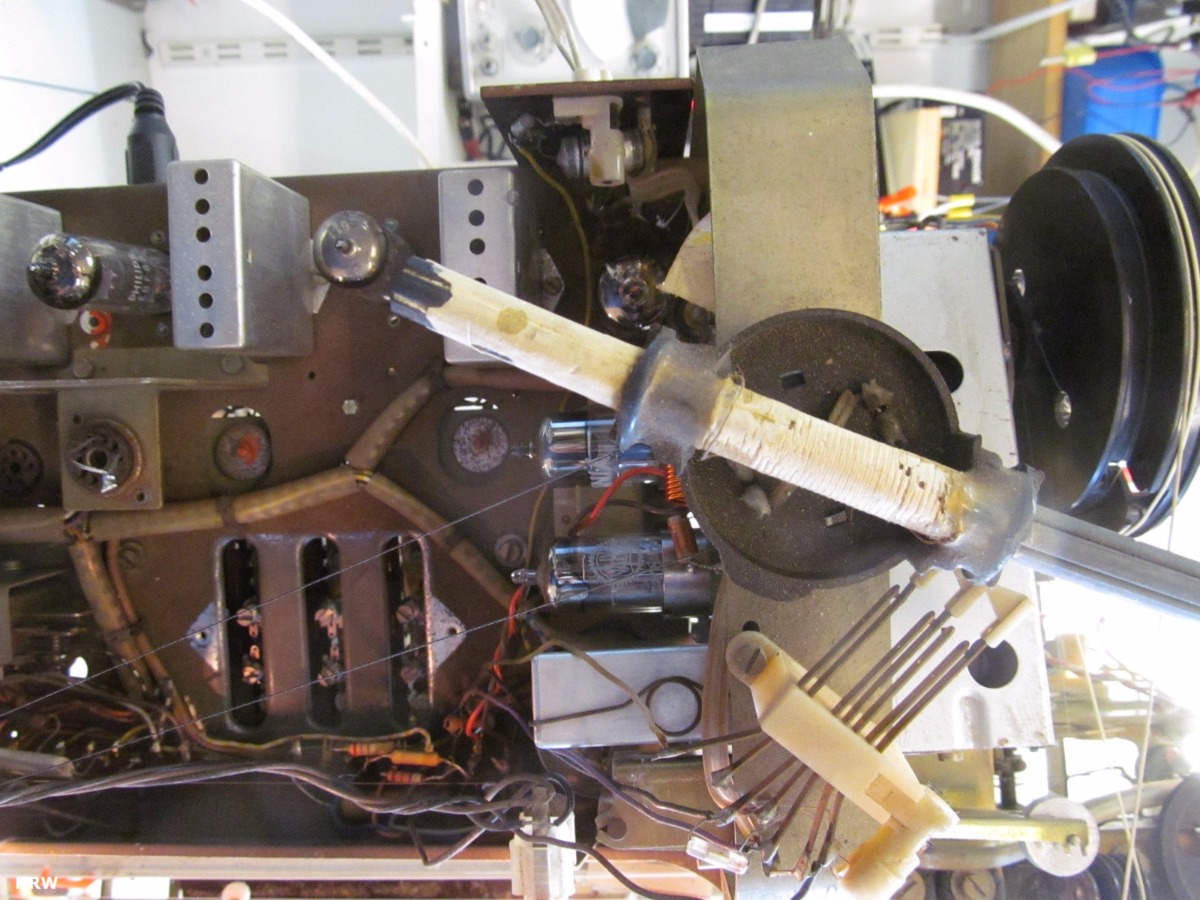

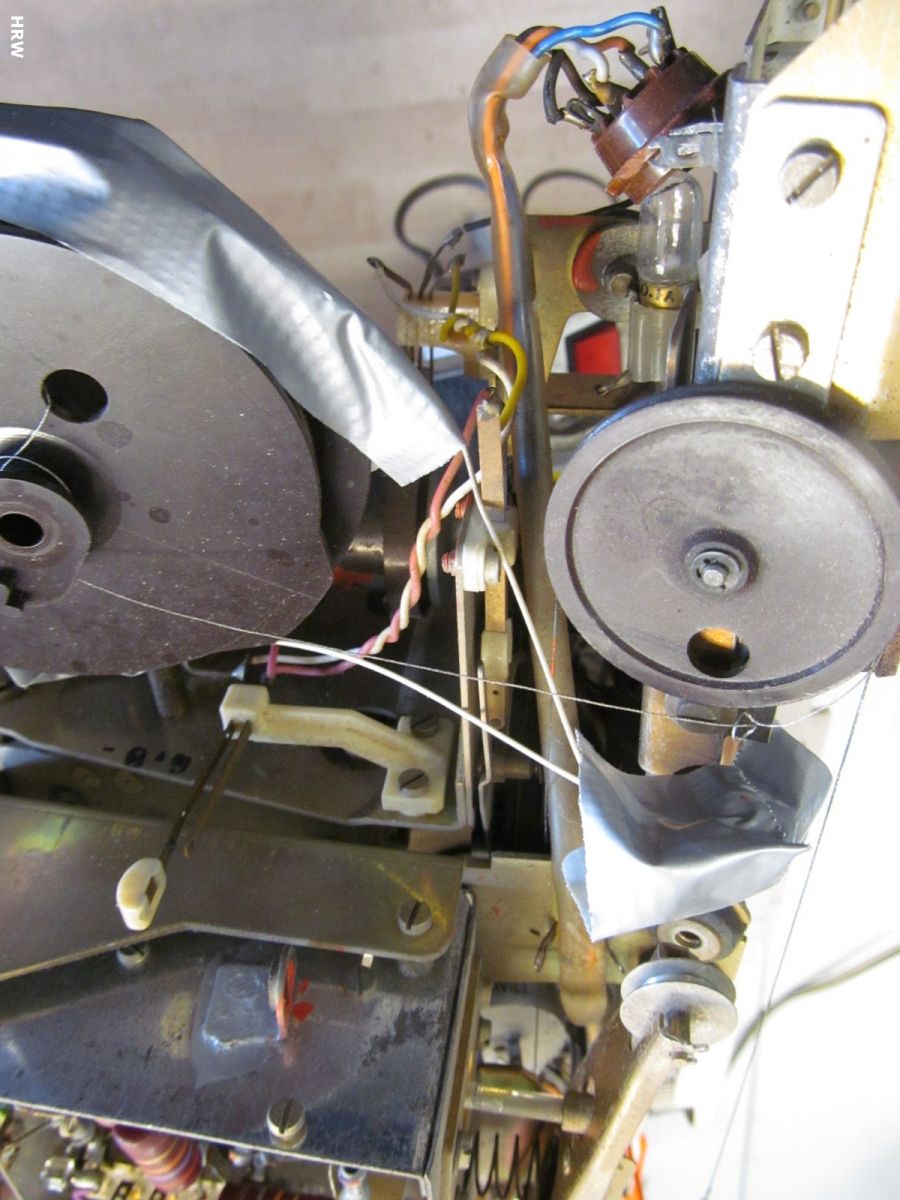

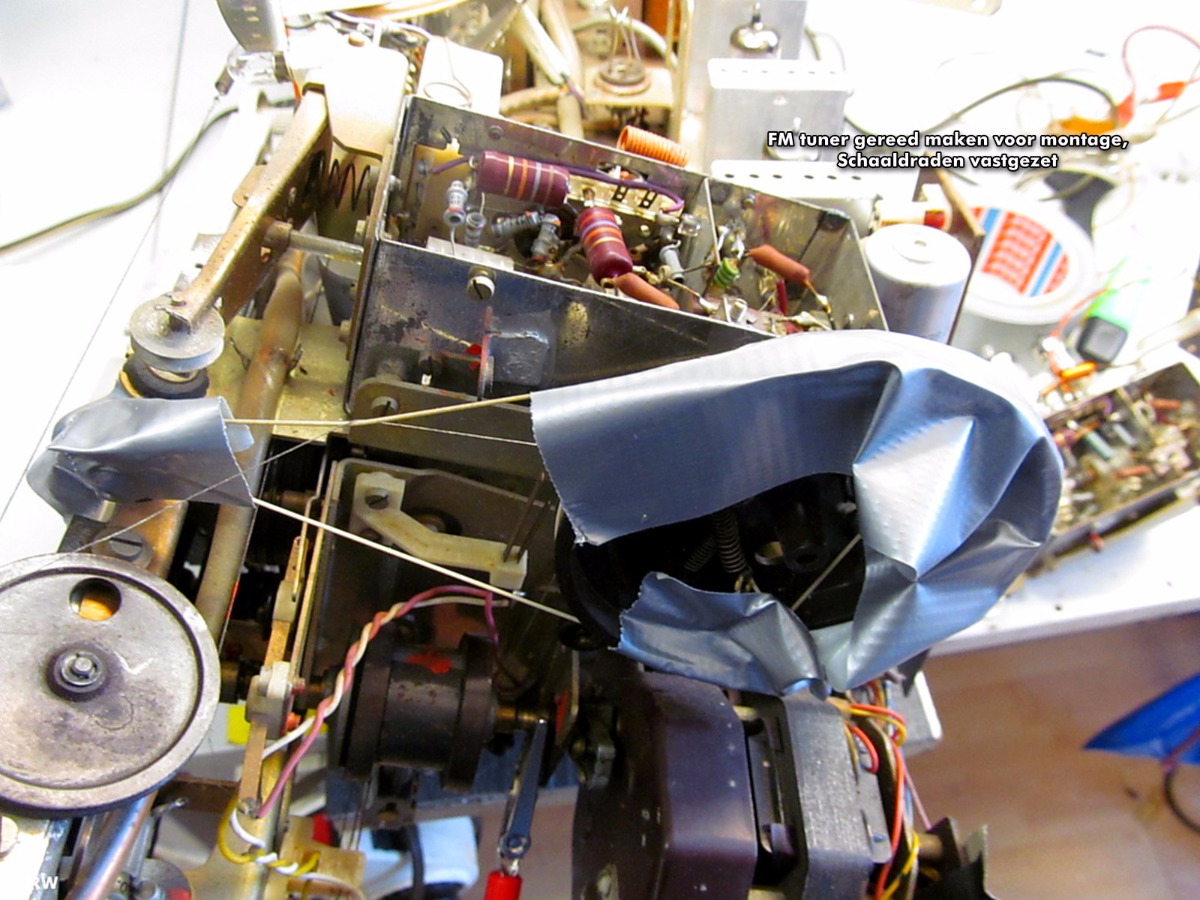

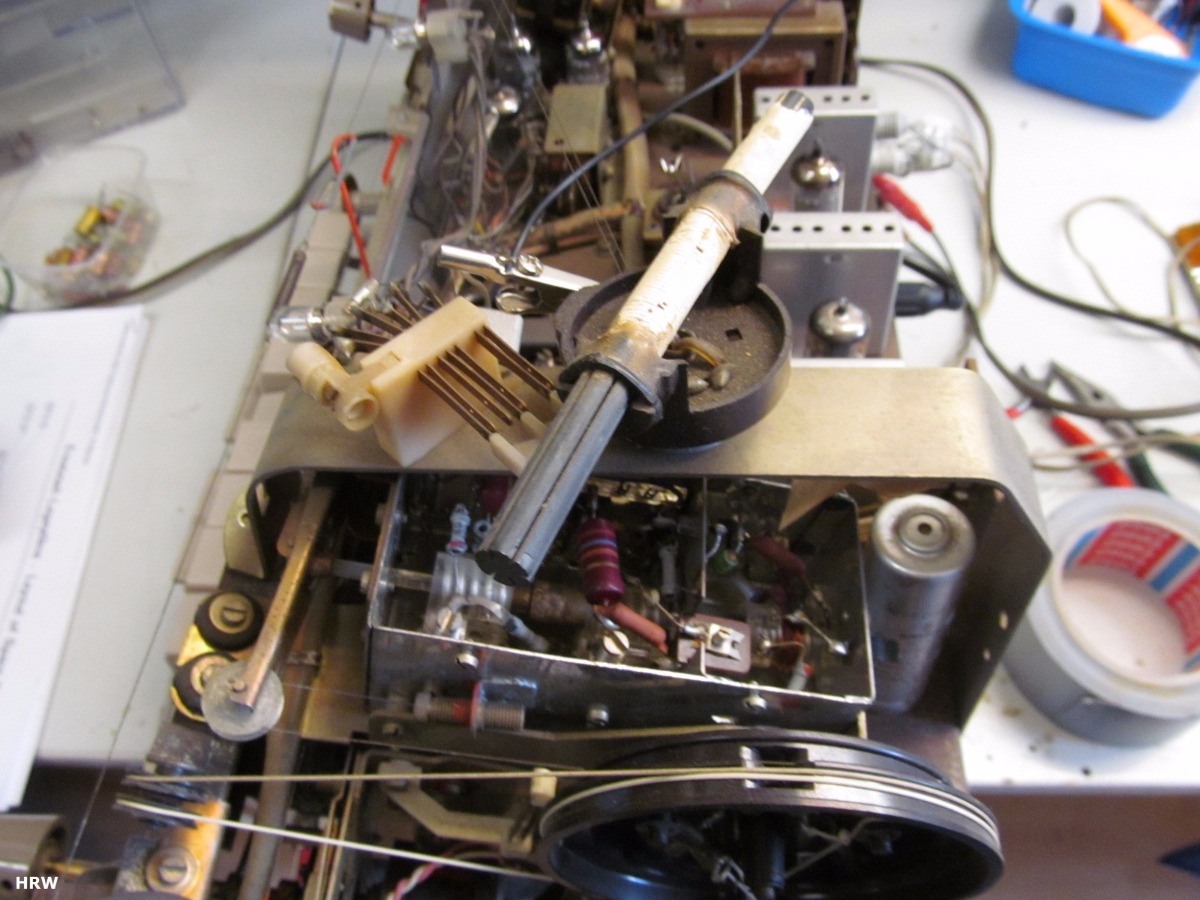

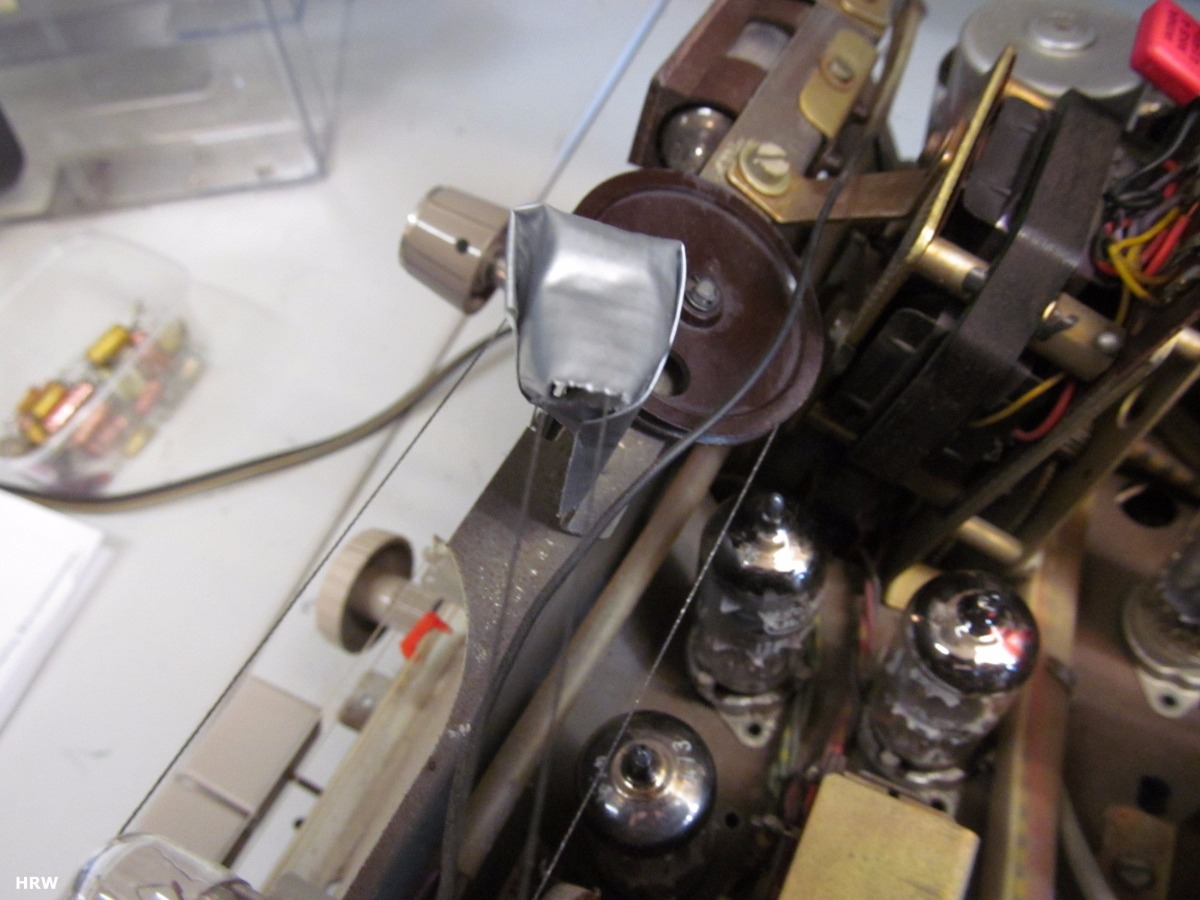

Hierna was het nog een behoorlijk hoeveelheid werk om de tuner eruit te krijgen, er moet zeer veel in de weg zittende beugels en onderdelen losgenoemen worden. Ik heb er voor gekozen om het bestaande aandrijfwiel overte zetten. Dus alle schaaldraden even goed fixeren. De bediening van de hevel is even lastig, Dus beugel van loopwiel open buigen en stelschroef losnemen en dunne draad er tussendoor uit nemen.. Merk de stelschroef en houd elke vorm van soldeerbout uit de buurt. Je draad is zo weggesmolten.

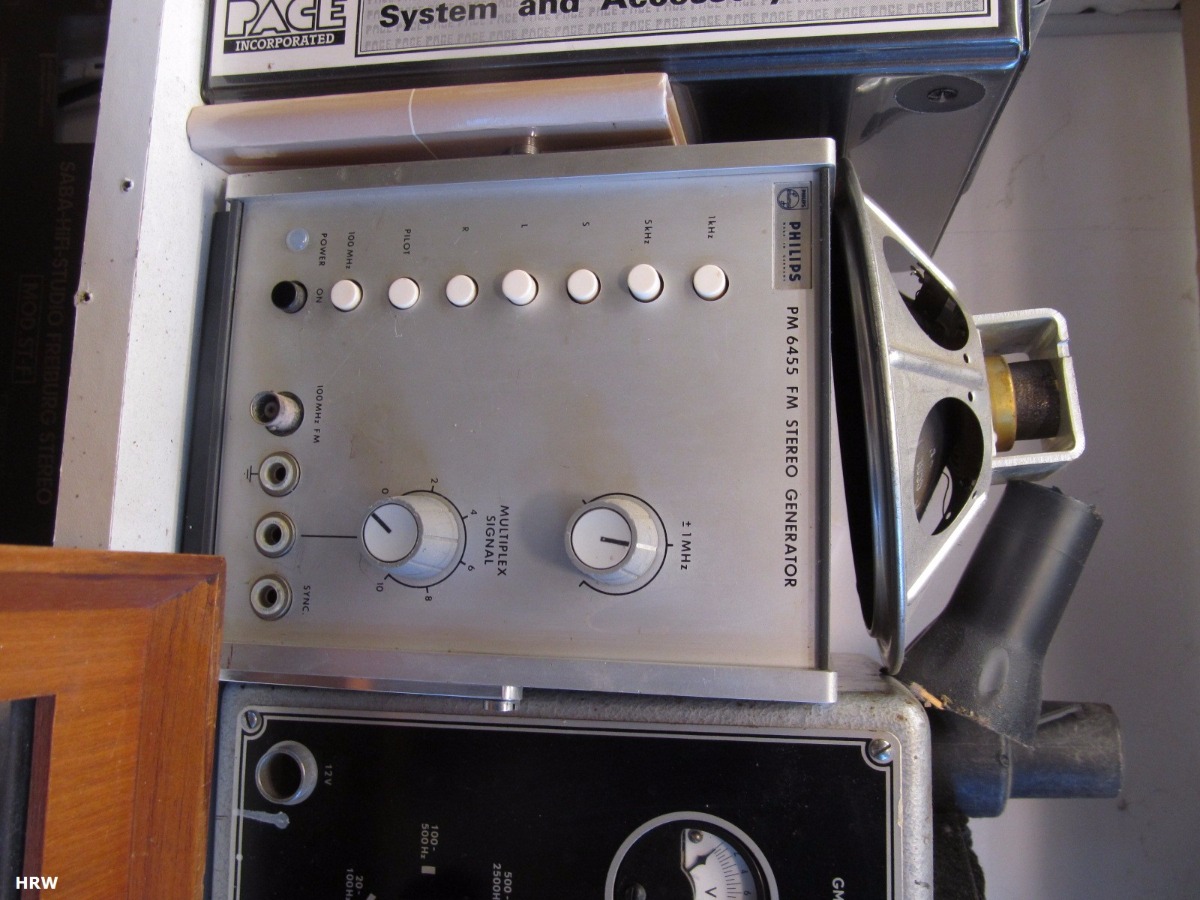

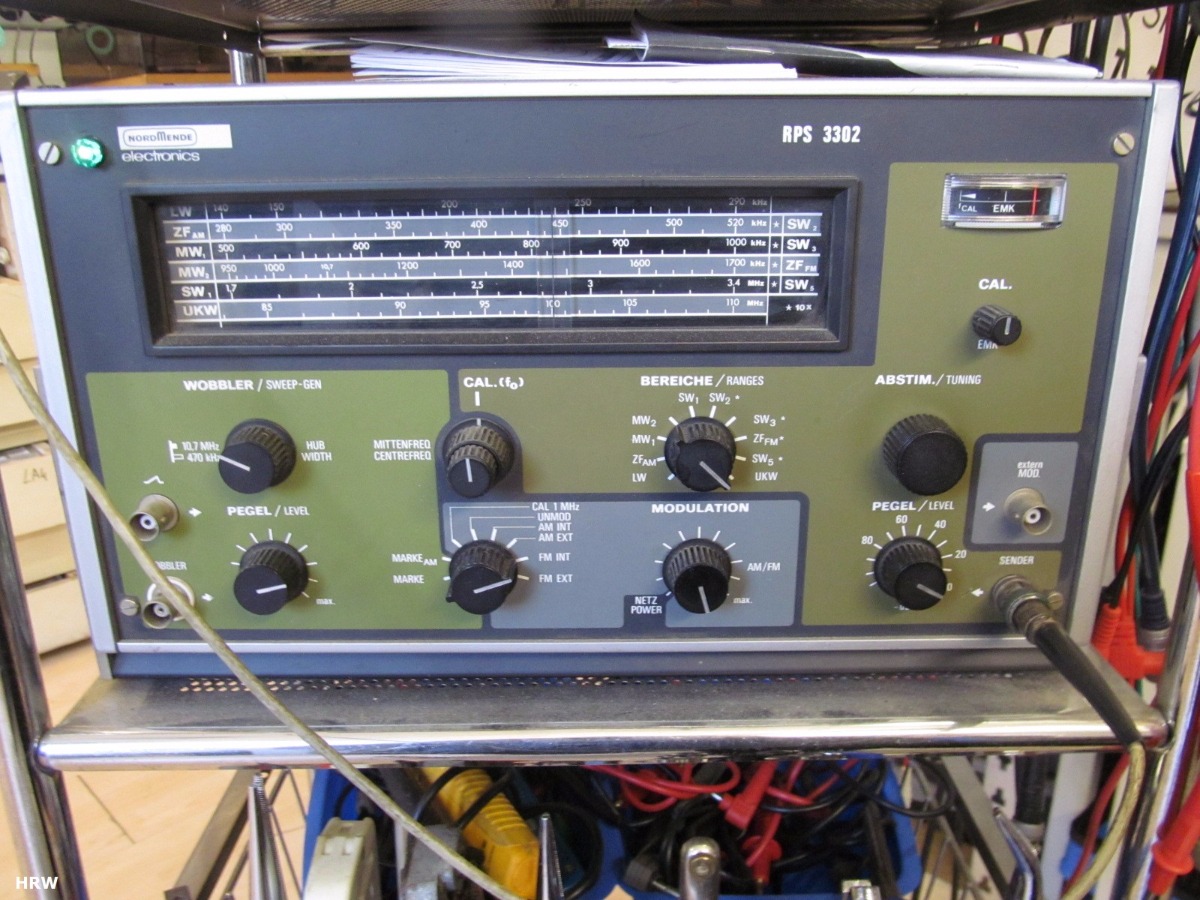

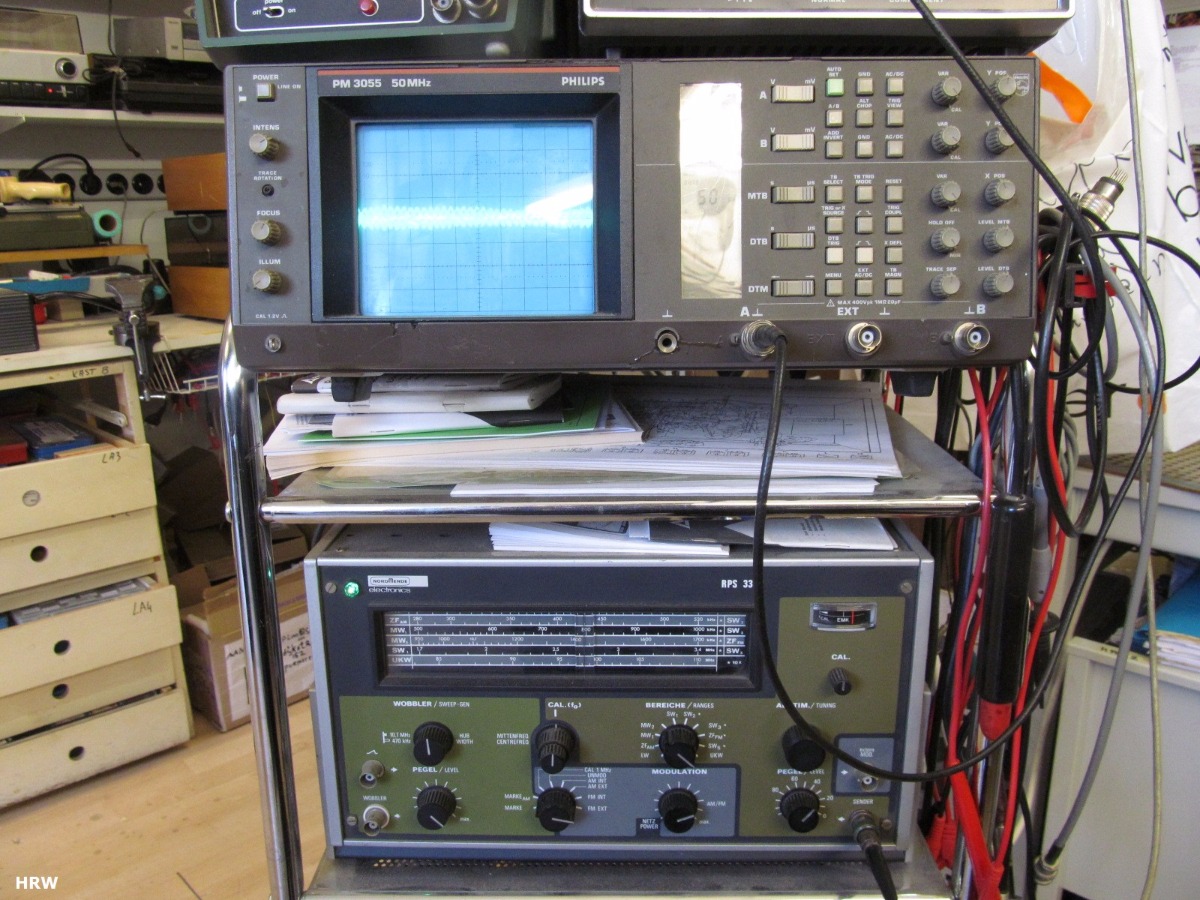

Hierna de schoeven van de tuner eruit en de bedrading los solderen.. Hierna is het uit en inbouwen. Na inbouw moet de tuner opnieuw afgeregeld worden. Een meetzender is hierbij onontbeerlijk.

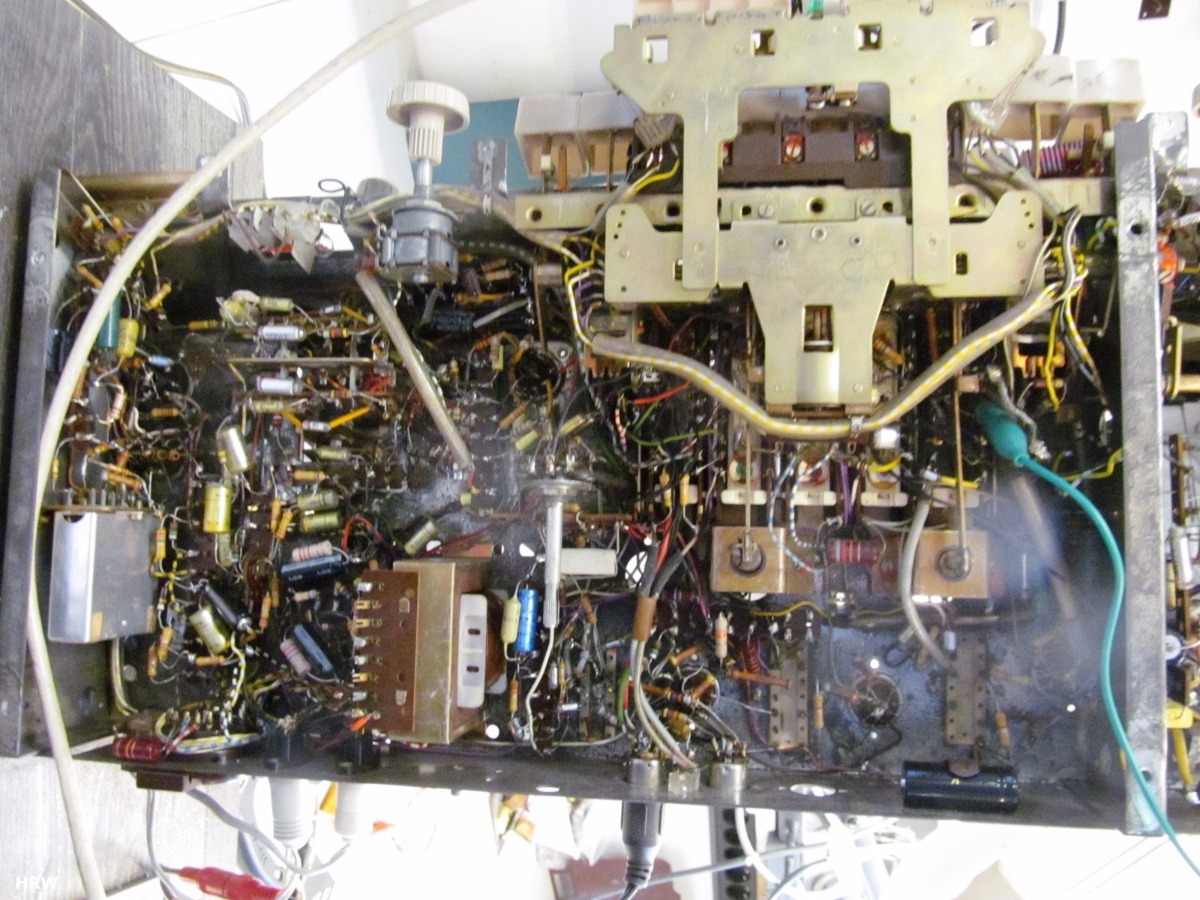

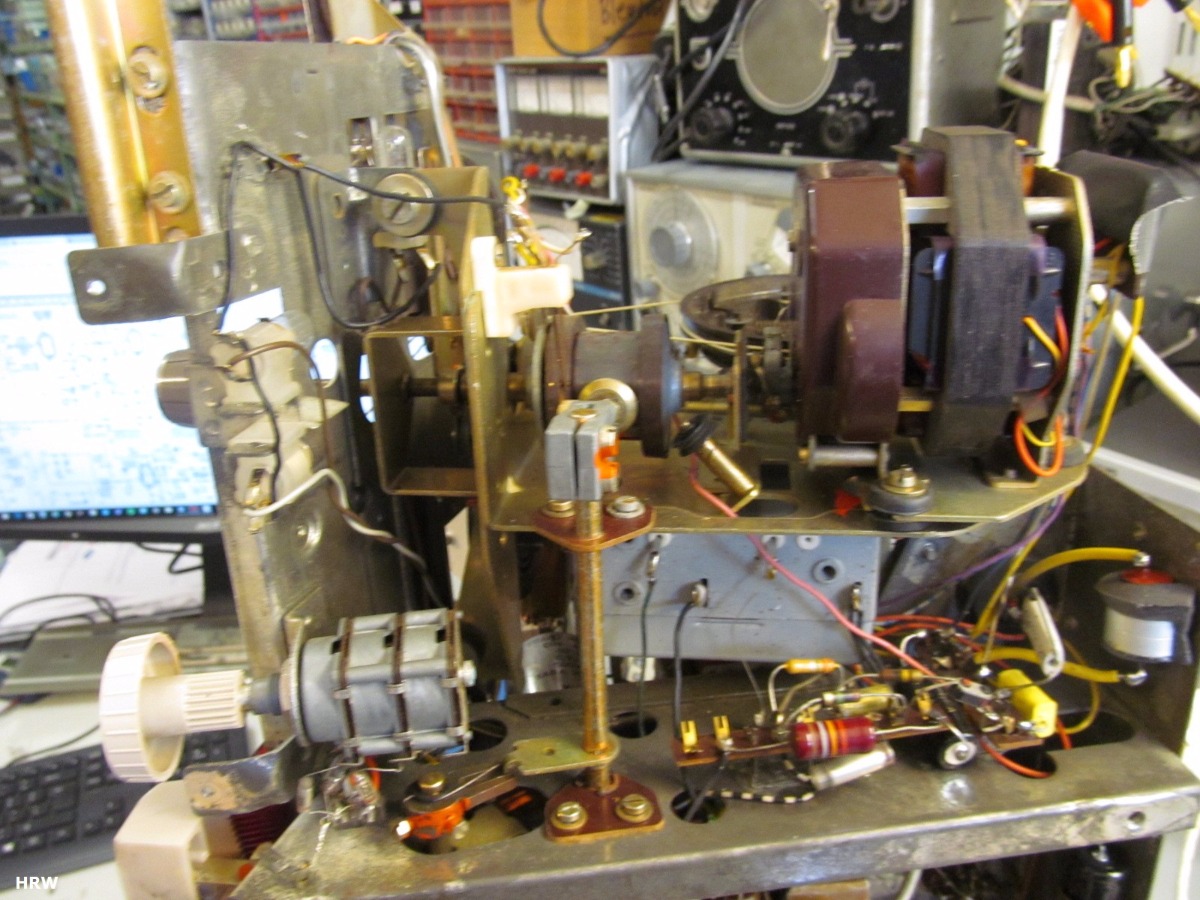

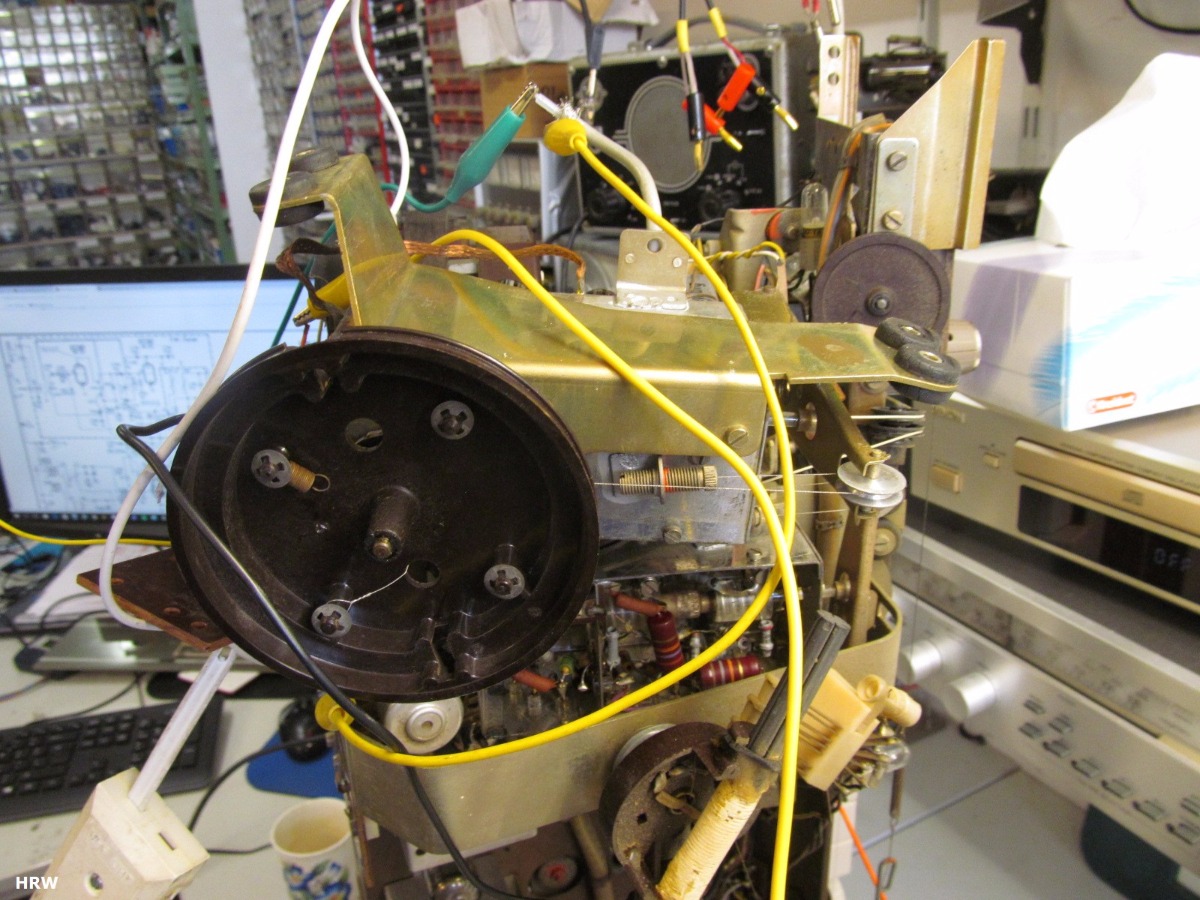

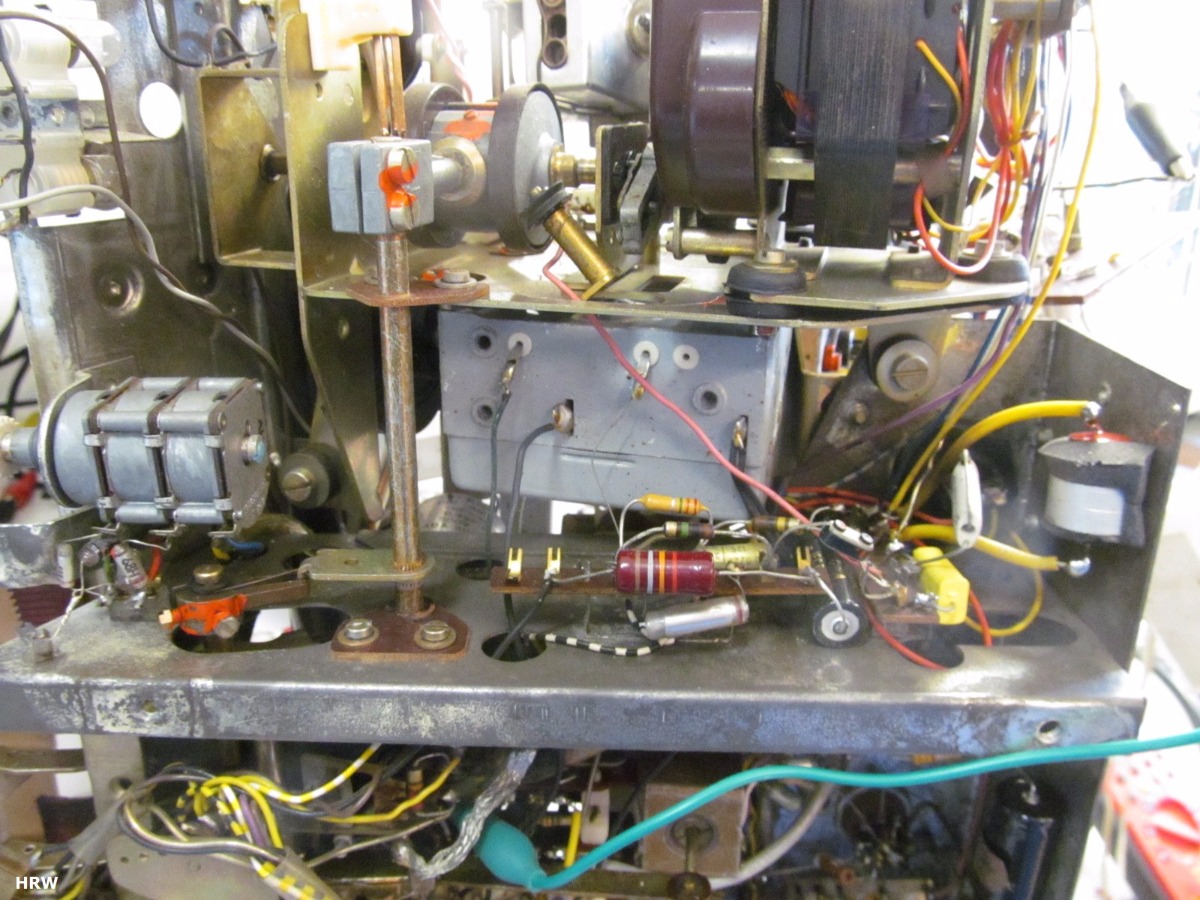

De foto's geven een beeld van het werk en hoe ontzettend vol gebouwd deze radio is.
De FM werkte niet, Omdat de stereo decoder er nog niet in zat is het wel even noodzakelijk om in de Noval voet die op het chassis zit, waar de decoder inkomen een paar doorverbindingen. Pin 3 is de FM ingang en 1 en 9 zijn de uitgangen, Normaal zit hier een plug in, die was niet aanwezig en heb de ddorverbinding met stukjes draad gemaakt.
Metingen hadden al aangetoond dat de FM-tuner niet werkte. Het was onmogelijk om de ingebouwde tuner te repareren. Gelukkig was er een vervanger aanwezig. Deze eerst provisorisch aangesloten in de radio en Voila muziek.
Hierna was het nog een behoorlijk hoeveelheid werk om de tuner eruit te krijgen, er moet zeer veel in de weg zittende beugels en onderdelen losgenoemen worden. Ik heb er voor gekozen om het bestaande aandrijfwiel overte zetten. Dus alle schaaldraden even goed fixeren. De bediening van de hevel is even lastig, Dus beugel van loopwiel open buigen en stelschroef losnemen en dunne draad er tussendoor uit nemen.. Merk de stelschroef en houd elke vorm van soldeerbout uit de buurt. Je draad is zo weggesmolten.
Hierna de schoeven van de tuner eruit en de bedrading los solderen.. Hierna is het uit en inbouwen. Na inbouw moet de tuner opnieuw afgeregeld worden. Een meetzender is hierbij onontbeerlijk.
De foto's geven een beeld van het werk en hoe ontzettend vol gebouwd deze radio is.
Wat kan er mooier zijn, dan een gloeiende radiobuis.
Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
01 feb 2017 21:29 #64915
door hkruis
Wat kan er mooier zijn, dan een gloeiende radiobuis.
Beantwoord door hkruis in topic Saba Freiburg Vollautomatic 14 Stereo
Vervolg,
Het in en uit schakelen van de radio gebeurt met een Bi-Stabiel relais. De aan\uit schakelaar sluit heel even een contact en schakelt daarmee het relais in en uit.
Er zijn meerdere contacten actief. Het frontschakelaartje wordt gerepareerd door er een nieuw lipje in te monteren. een 2e schakelaar die ook door de aan\uitknop wordt zit onder het chassis op een slecht bereikbare plek. Het uitbouwen was behoorlijk wat werk, het repareren van de schakelaar eenvoudig, er was een vervangend onderdeel. Terug bouwen was veel werk.
Het relais zelf bleek ook niet goed te werken, gedemonteerd, alles gereingd, nokje vervangen en dat werkt nu ook weer.
De radio kan nu weer aan\en uit met de juiste knoppen.
Het in en uit schakelen van de radio gebeurt met een Bi-Stabiel relais. De aan\uit schakelaar sluit heel even een contact en schakelt daarmee het relais in en uit.
Er zijn meerdere contacten actief. Het frontschakelaartje wordt gerepareerd door er een nieuw lipje in te monteren. een 2e schakelaar die ook door de aan\uitknop wordt zit onder het chassis op een slecht bereikbare plek. Het uitbouwen was behoorlijk wat werk, het repareren van de schakelaar eenvoudig, er was een vervangend onderdeel. Terug bouwen was veel werk.
Het relais zelf bleek ook niet goed te werken, gedemonteerd, alles gereingd, nokje vervangen en dat werkt nu ook weer.
De radio kan nu weer aan\en uit met de juiste knoppen.
