23 dec 2018 16:14 #75102 door Francois129
Beantwoord door Francois129 in topic CARAD receiver 2001” vervolg transformator vraag
Ik hou je op de hoogte maar gaat even duren vrees ik. Ik heb morgen nog een werkske op de agenda staan en dan is het Kerstmis enz....

François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
23 dec 2018 16:04 - 23 dec 2018 16:05 #75101 door PE9ZZ
Beantwoord door PE9ZZ in topic CARAD receiver 2001” vervolg transformator vraag
Ah! Dus het ligt zeker niet aan de eindtrap. Dan zijn allereerst C20 en C27 suspect. Misschien ook C48 maar die wordt gedeeld met het niet tikkend kanaal dus dat lijkt me niet waarschijnlijk. Kijk met je scoop eens op die elco's. En op de emitters van T4 en T6.
Tjerk, 9ZZ
Laatst bewerkt 23 dec 2018 16:05 door PE9ZZ.
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
23 dec 2018 15:58 - 23 dec 2018 16:08 #75100 door Francois129
Beantwoord door Francois129 in topic CARAD receiver 2001” vervolg transformator vraag
Ja, volledig weg.
Ik geef niet op en zoek verder.

Edit: ik ben even terug naar de scoop gaan kijken en zoals je vermoedde staat de tijdbasis wel degelijk op 10ms, fout gezien.

François
Laatst bewerkt 23 dec 2018 16:08 door Francois129.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
23 dec 2018 15:40 #75098 door PE9ZZ
Beantwoord door PE9ZZ in topic CARAD receiver 2001” vervolg transformator vraag
Ik ben perplex. De zaagtand zou 10 ms moeten zijn, niet 20 ms. En die tik? Schiet mij maar lek. Geen idee. Wel knap dat je het hebt kunnen fotograferen...

Als het volume op nul staat, is de tik dan weg?
Tjerk, 9ZZ
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
23 dec 2018 14:14 - 23 dec 2018 14:15 #75093 door Francois129
Beantwoord door Francois129 in topic CARAD receiver 2001” vervolg transformator vraag
Tjerk,

Even een update.
De receiver terug op de werktafel gezet.
Ik heb de oscilloscoop op de voedingsspanning (boven de 30V, onder de 54V) gezet.

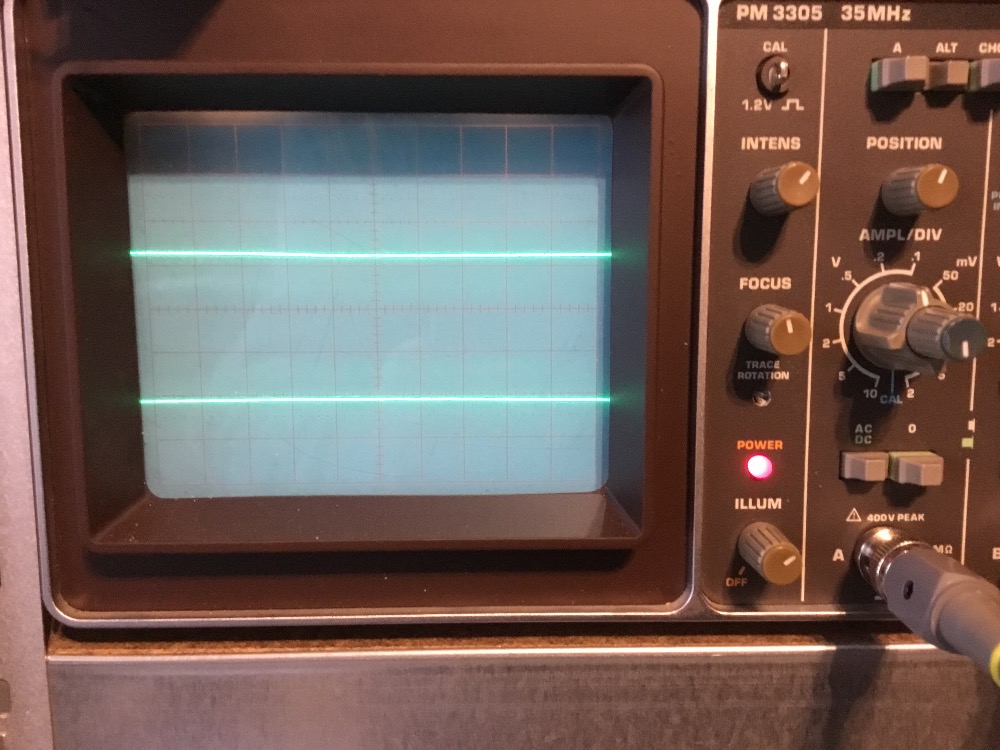

Het eerste beeld is zonder de aansluiting van de 30V op de printplaat met de toonregeling aan het tikkend kanaal . Geen tik te zien of te horen.
De spanningen gemeten en deze waren in orde.

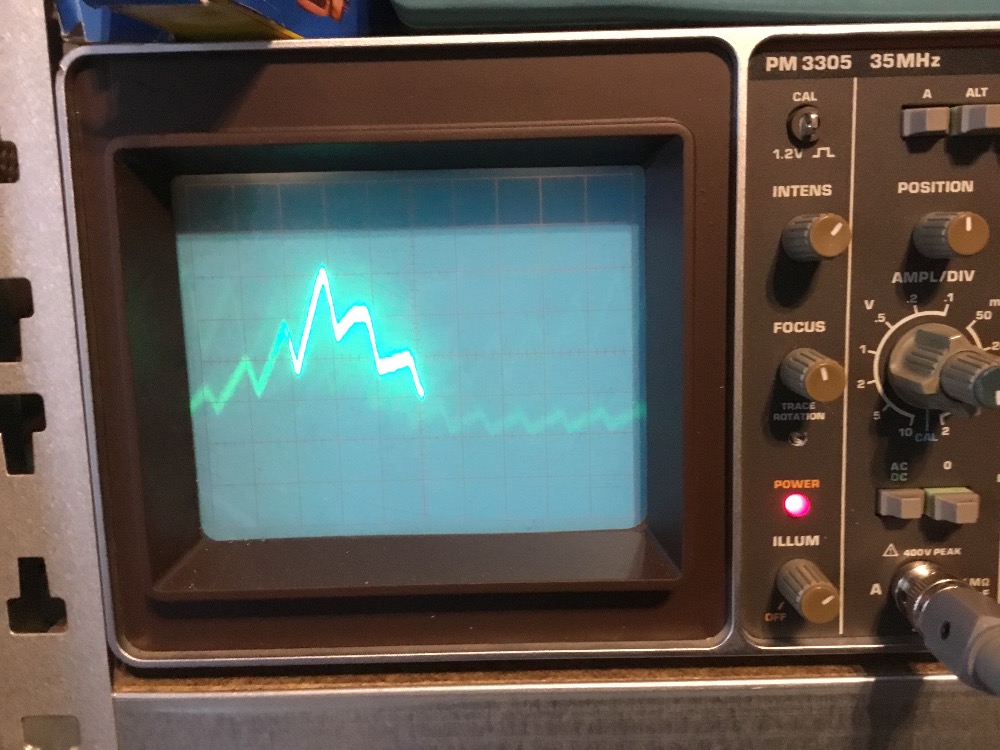

Voor het tweede beeld heb ik enkel de 30V in beeld gebracht afgetakt aan punt “D”na ik de 30V op de print (tikkend kanaal) aangesloten heb.
Je kan hier een soort zaagtand zien. Daarom verdenk ik een condensator.
De gevoeligheid van de scoop staat op 20mV en de tijdbasis 20ms.

De geluidsterkte van het tikken is beinvloedbaar door de volumeknop.





MVG

François
Bijlagen:
Laatst bewerkt 23 dec 2018 14:15 door Francois129.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
22 dec 2018 20:53 #75077 door PE9ZZ
Beantwoord door PE9ZZ in topic CARAD receiver 2001” vervolg transformator vraag
Nou, ben benieuwd!
Tjerk, 9ZZ
