CARAD receiver 2001 vervolg transformator vraag

Meer
03 jan 2019 19:09 #75307 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic CARAD receiver 2001” vervolg transformator vraag
Mooie actie François,
Meestal gebruik ik BC550 of BC560 deze zijn ruisarmer, bijvoorbeeld in microfoon of platenspeler trapjes, maar ook prima voor deze toonregelingen.
Zorg dat je er altijd een paar in voorraad hebt ;-)
Cees- pa1dba
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
03 jan 2019 15:54 - 03 jan 2019 15:56 #75304 door Francois129
Beantwoord door Francois129 in topic CARAD receiver 2001” vervolg transformator vraag
Hallo,

Deze namiddag weer even met de receiver bezig geweest.
Op aangeven van Maurice en Tjerk de condensatoren nagekeken en de “geluidsweg” gevolgd.
Ik kwam dan er ook op uit dat in mijn toonregelprint maar 3 transistoren zitten (T3 is niet aanwezig). Geen probleem, de insteek blijft dezelfde.
De tik was voor de toonregeling niet te zien. Vanaf C16 was hij meetbaar.
Vervolgens C16 losgehaald, nagemeten. Met losse C16 was de spike er nog steeds.
Dan T5 (BC109C) losgehaald en de Spike was verdwenen. Deze vervangen door een nieuwe transistor BC549C en de spike is weg.
Misschien beter de andere BC109C ook nog vervangen.

Bedankt Heren om mij te sturen.

François

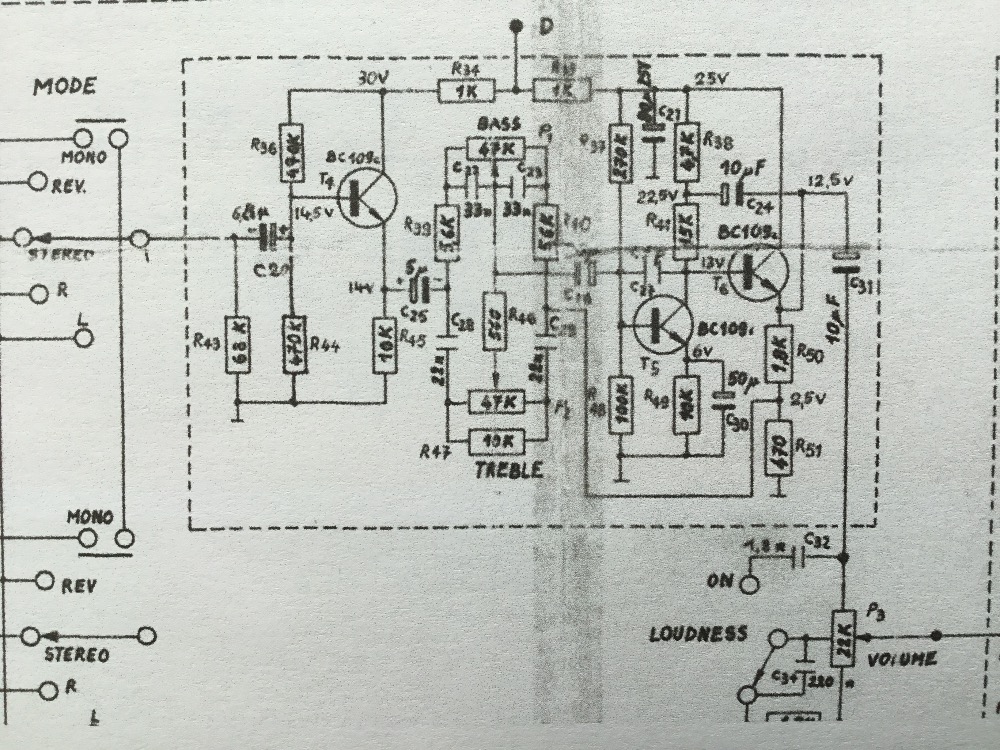

Schema van de toonregeling
Laatst bewerkt 03 jan 2019 15:56 door Francois129.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
28 dec 2018 11:54 #75191 door PE9ZZ
Beantwoord door PE9ZZ in topic CARAD receiver 2001” vervolg transformator vraag

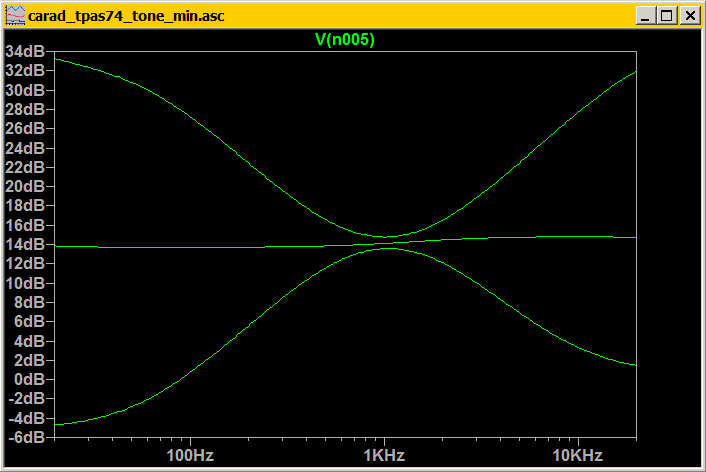

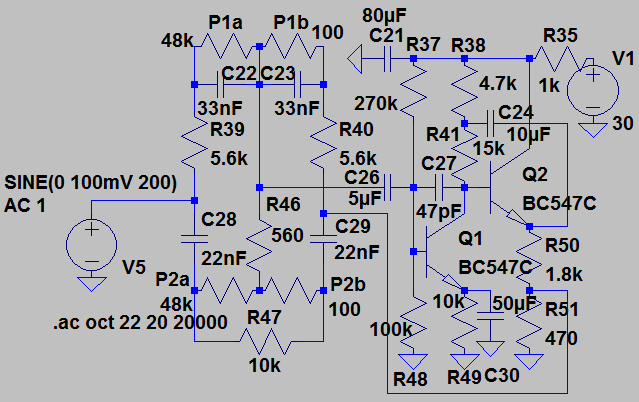

Intussen nog helemaal losgegaan met LTSpice om de klacht te reproduceren. Heb geen idee waar te beginnen maar de toonregeling werkt heel aardig:




(de asc files zijn voor LTSpice)
Tjerk, 9ZZ
Bijlagen:
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
27 dec 2018 06:46 #75175 door PE9ZZ
Beantwoord door PE9ZZ in topic CARAD receiver 2001” vervolg transformator vraag
Lekker, geniet ervan!
Tjerk, 9ZZ
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
26 dec 2018 09:58 #75161 door Francois129
Beantwoord door Francois129 in topic CARAD receiver 2001” vervolg transformator vraag
Hallo,

Zal voor volgende week zijn. Wij vertrekken straks voor een paar dagen Belgische kust.

François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
26 dec 2018 09:38 #75159 door PE9ZZ
Beantwoord door PE9ZZ in topic CARAD receiver 2001” vervolg transformator vraag
Effe voor de goede orde: pijltje door C24 moet naar links (maf bootstrap circuit)... Emitter van T5 is ook een meetpunt (C30).
Tjerk, 9ZZ
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
