Philips HF10

Vanmorgen was het even schrikken.
Toen ik hem aanzette bliksemde het in de gelijkrichtbuis.
Direct uitgezet en open geschroefd om te kijken wat de zichtbare schade was.

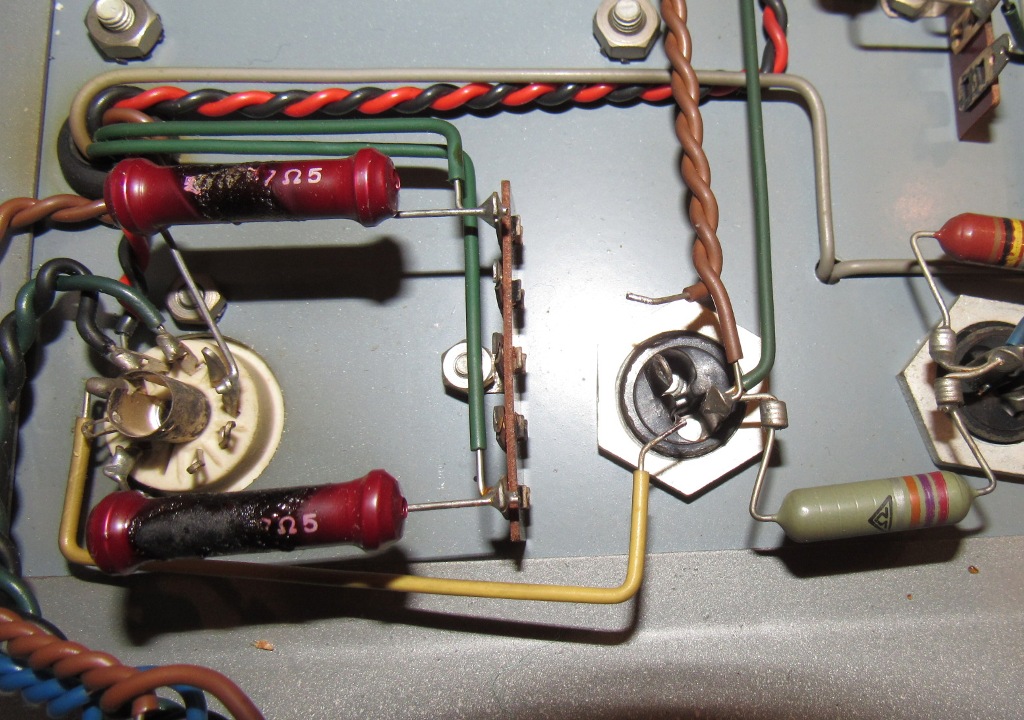

De twee 47 Ohm weerstanden in de voeding waren zwart geblakerd.
Ergens een sluiting dus.
De koe maar direct bij zijn horens gevat en gaan meten.
Bij de eerste meting was het al bingo.
De eerste 50µF vanaf de plus van de gelijkrichtbuis naar de beker elco in de voeding had een kortsluiting.
De tweede niet.

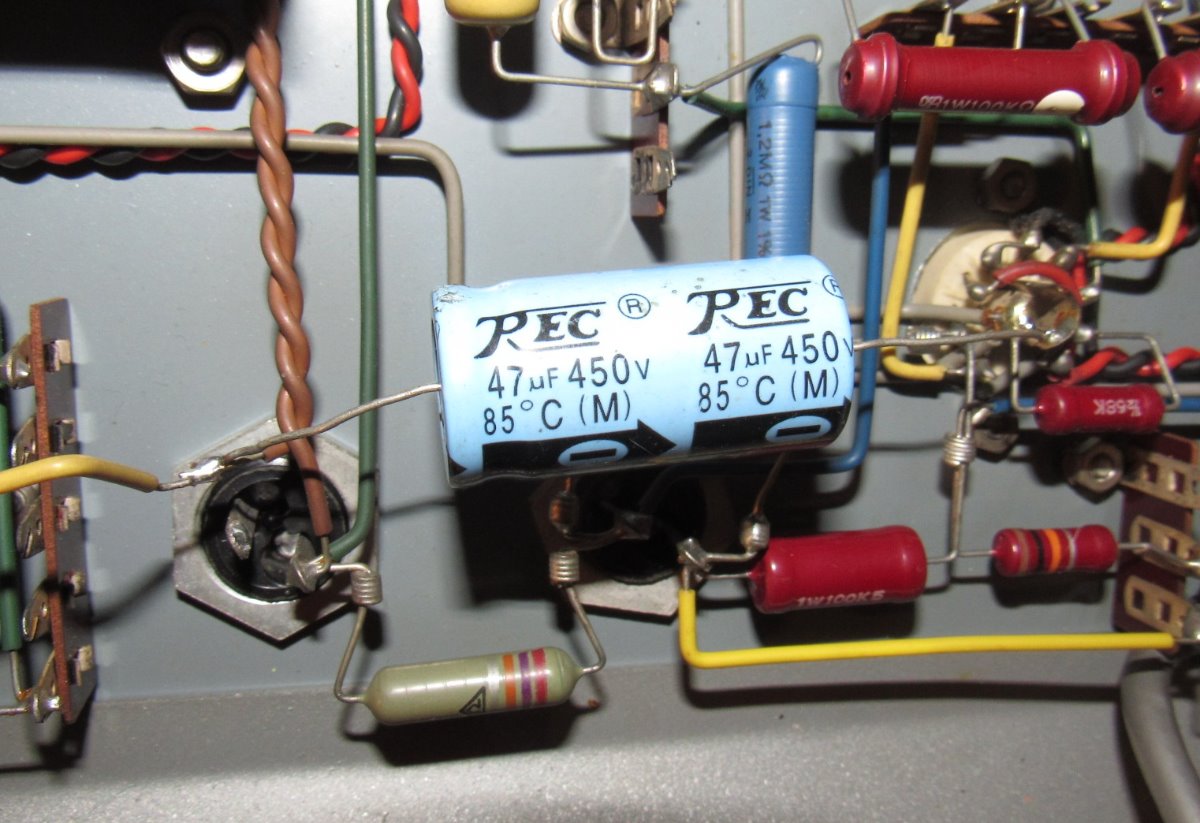

Tijdelijk opgelost door een andere elco, en een andere gelijkrichtbuis geplaatst.
De versterker met vingers crossed weer aangezet en hoppa hij was er weer.
Die beker elco had ik geen vertrouwen meer in en de tweede 50µF elco daarvan heb ik derhalve ook vervangen.
De zwart geblakerde 47 Ohm weerstanden hebben de strijd overleefd, die meten nog keurig 47 Ohm.
Voor het zicht ga ik ze nog wel vervangen.
Inmiddels staat hij nu 11 uur te draaien zonder problemen.

Ja franc ik heb ook wel gehad een aanhoudende brom
met de boven kap op de versterker wat bleek smoorspoel
met de wikkeling te dicht op de kap ik heb er een stuk dik
pertinax tussen gedaan met lijm en over was het .
zo als bij deze HF 10 zit er ook een smoorspoel ik de bodem
wel in de buiten hoek geplaatst .. Maar toch zit de wikkelingen
aan beiden zijden dicht op schassis en bodemplaat een stuk pertinax er tussen
kan goed ook zijn
huub

Kijk Maurice,

De opmerking van de onderplaat, dat deze aanwezig moet zijn is wel een goeie!
Je bent juist aan het testen en meten, dat doe je vaak met open ingewanden dus kap en deksel eraf.

Ik heb enkele jaren terug ook wel een meting gedaan aan een zelf gebouwde versterker. Het geluid was heel redelijk en het vermogen had ook de opgegeven waarden.
Echter ging ik meten aan de ingangssignalen van de eindbuizen, die was niet gelijk.
Het bleek dat de kangoeroe fasedraaier niet twee gelijke wissel spanningen afgaf.
Diverse ECC81 buizen geprobeerd maar het verschil bleef ong 20%.
Gemeten met een gevoelige voltmeter bij een sinus van 100Hz.
Weerstanden en condensatoren in de versterker gecontroleerd en de fasedraaier opnieuw opgebouwd met nieuwe onderdelen, resultaat hetzelfde.
Oorzaak niet meer gevonden.
Terugkoppeling zal het wel rechttrekken maar daar ging het mij niet om.

Groet Frank

denk dat jij dat ook wel het besten kan doen
dat je weet waar hij recht is ik denk dat het de uitgangs trafo is
huub

Ik niet, maar dat is mijn probleem...

Tjerk, en anders verzet ik de knop toch zodat hij recht is in de recht stand.
Grapje hoor.

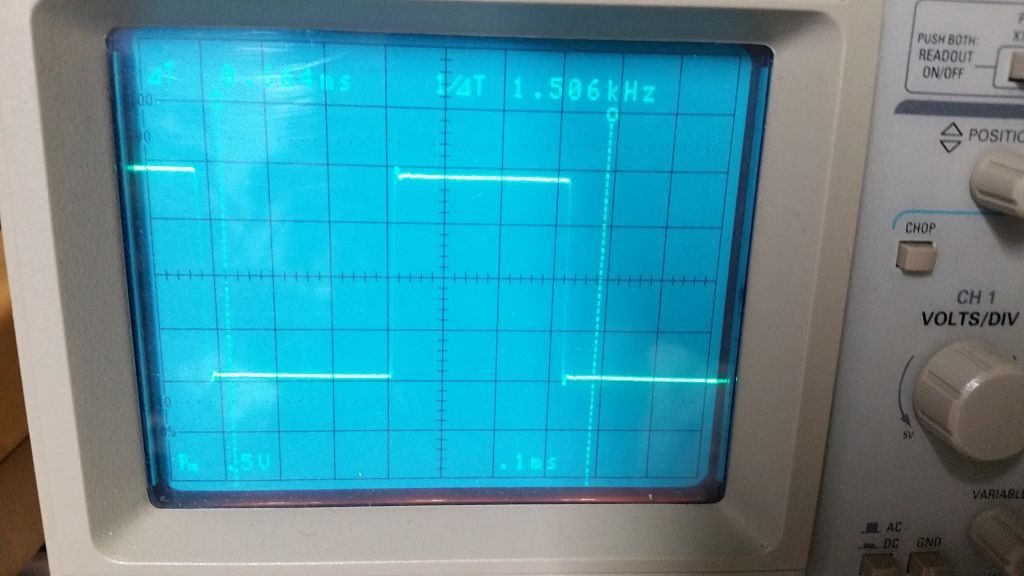

Alvast even een preview meeting 26nov2018 HF10 versterker nr 1.
Afgesloten met Ohmse belast weerstand 10 Ohm op 7Ohm uitgang.

1500Hz (let op de ingang blok was niet 100% optimaal)
1500 omdat Philips dat adviseerde voor kwaliteitsversterkers.

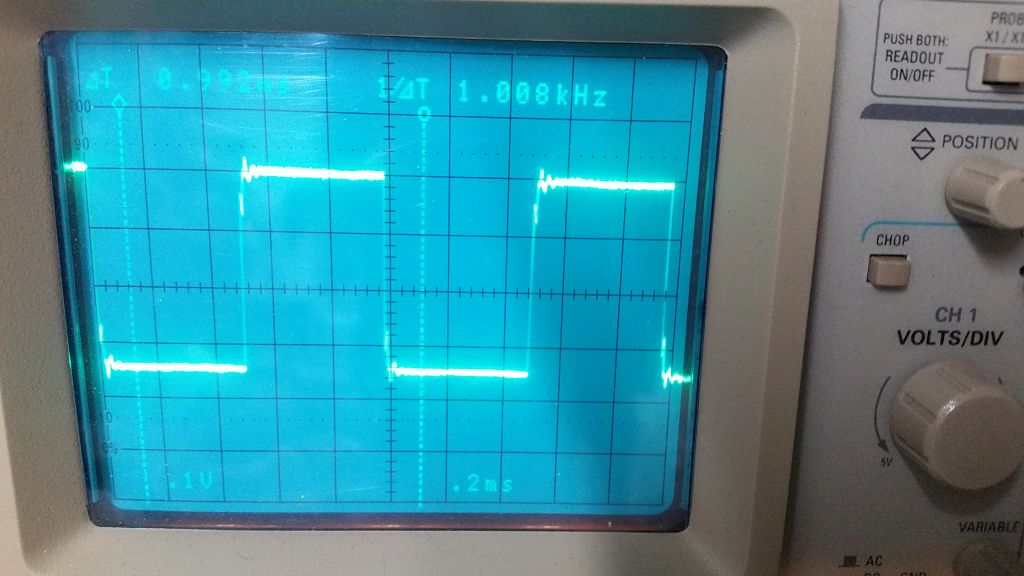

Voor het idee met 10kHz
Eigenlijk bedoeld voor videoversterkers.
Maar geeft aan wat er gebeurd als de versterker het frequentie bereik niet haald.


Deze weet ik even niet meer,
Of het nu een nog zwakke voedingselko was (lang uitgestaan immers) of
het was ten gevolge van feit dat bij meting de bodemplaat er nog af lag.
Dat maakt ter dege uit of deze er op ligt en massa maakt.
