Dynaco stereoversterker SCA35

@ Henk K,
Grote klasse! Dit ziet er heel goed en degelijk uit.
Zo kun je mooier als met de bekende gaatjes printen werken.
Succes verder, Cees.

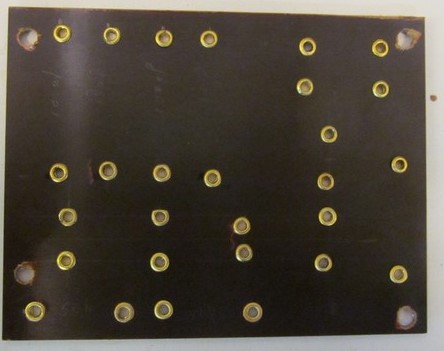

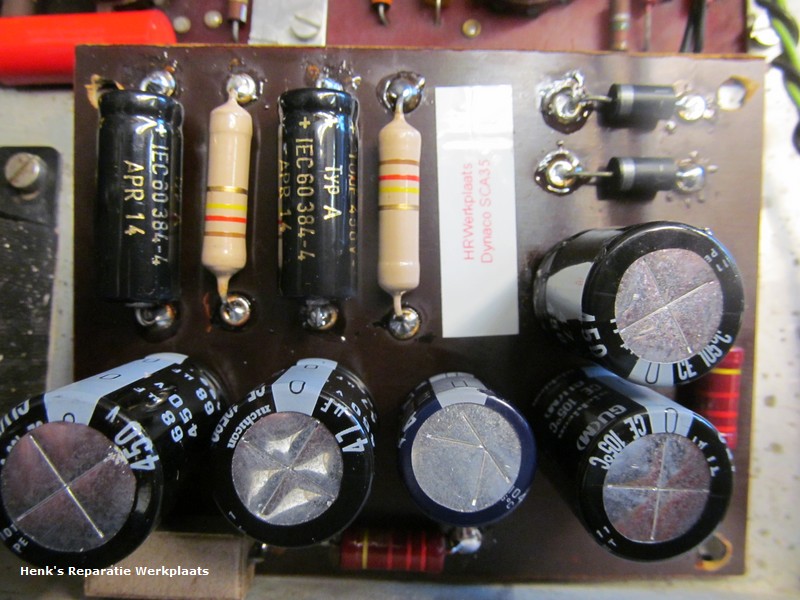

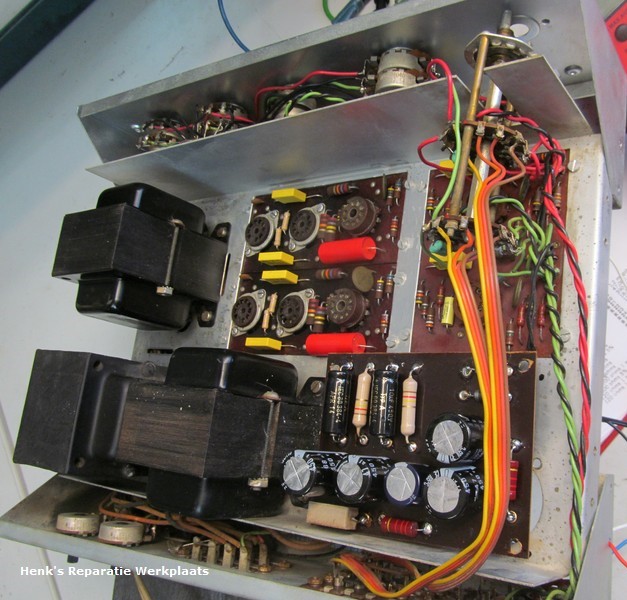

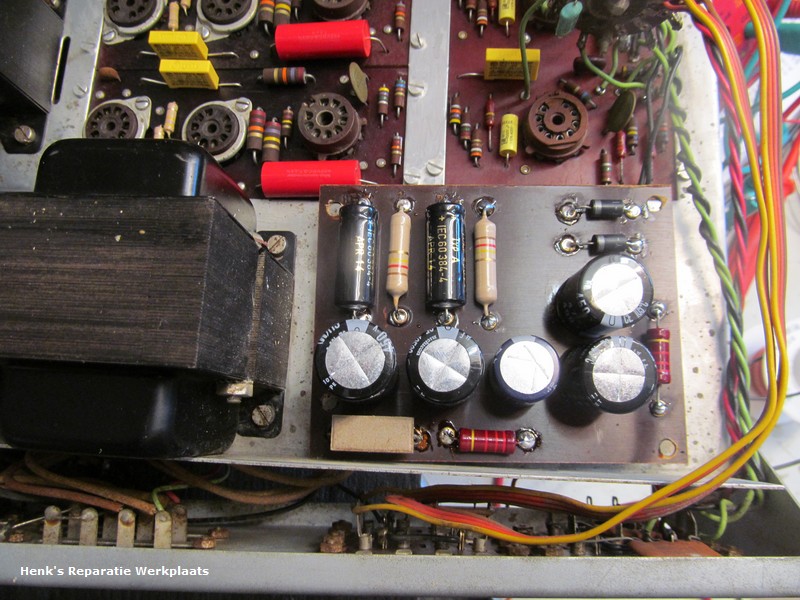

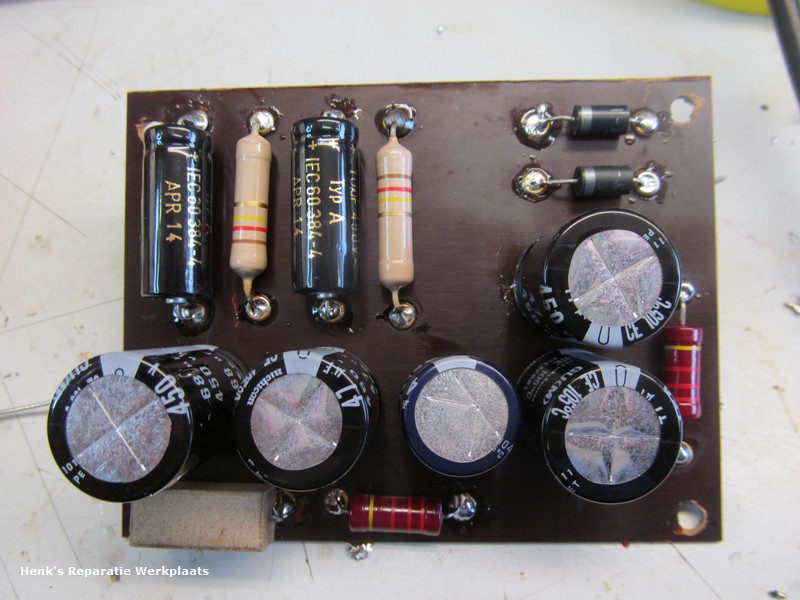

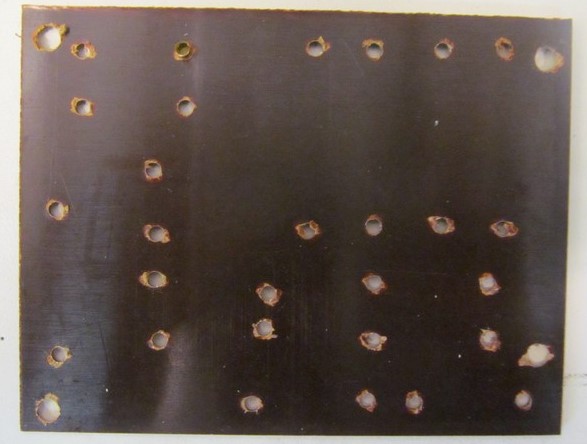

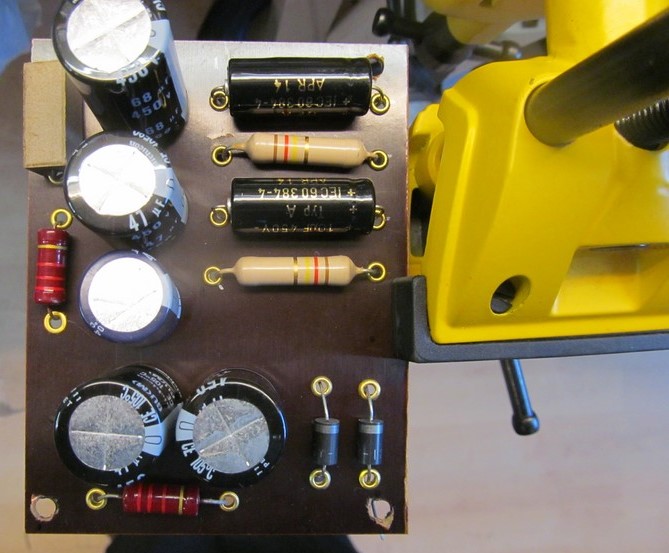

Er is enige voortgang te melden. Een ouderwetse manier gebruikt om een voedingsprint te maken. Tevens de weerstanden en elco's voor de kathodes. Voorheen zat er 1 x 100uF in de elcobus bij de voedings elco's. Dus tevens een kleine modificatie uitgevoerd en heeft elke versterker eindtrap zijn eigen Kathode spulletjes. ook leek het mij fraaier om de gelijkricht diodes op deze print onder te brengen. Volgende stap, print inbouwen.

Hierbij de schema.s.

LHoi Cees,

Dat is voor mij ook een maatstaf voor de kwaliteit van een buizenversterker.
Ik heb er diverse gehoord die niet fatsoenlijk een meerwegbox aan kunnen sturen.
Ook bij high end demo's enkele jaren terug.
Meestal klinkt het wat vlak en onrustig maar alles behalve dynamisch.
Het is het dan net niet.

Goed gemodificeerd zal de Dynaco best een kanshebber zijn.
Ik heb zelf ook nog een klein Pioneertje staan met 4 keer ECL82, die heeft er geen moeite mee met zijn ca 2 keer 7 watt.
Deze is ook nog nauwelijks gemodificeerd alleen 3 uitgedroogde kathode elko,s vervangen en wat frisse ECL82'ers ingezet, verder is er helemaal niets vervangen.

Groet Frank

Franc,
Ja die forse trafo's, dat zegt wel wat over de geluidsweergave, die hij in staat
zal zijn, neer te zetten. Wellicht m.b.v wat modificaties.
Ik ben benieuwd hoe hij, aangesloten op een paar goede Hi Fi boxen
gaat klinken, als hij klaar is.
Cees.

Cees,

Die C'tjes kunnen ook dienen om de zaak stabiel te houden zodat het niet oscilleert bij sommige speakers zoals dus die meerweg boxen.
Misschien hier daarom die koppeling vanaf het ene schermrooster.

Ik zie zelf ook veel liever aparte volumeregelingen per kanaal wat die Japanners met de buizenversterkers meestal wel deden.
Maar dit is een Amerikaans gevalletje, niet?
Wel zitten er voor zo'n klein versterkertje forse trafo's in.

Groet Frank
