Dynaco stereoversterker SCA35

Kijk,
De revisie van een buizenversterker, dat spreekt mij wel aan :thumbsup:

@ Franc,
Klopt misschien wel van die C'tjes.
Wellicht hebben ze dat in het verleden er wel later ingemaakt om
een helder geluid te krijgen. Maar dat vond ik niet mooi.
Knip,Knip,Knip, Knip en...een vriendelijker niet scherp hoog kwam
er toen uit mijn tweeters.
Die c's tussen de G2's en de voor trap misschien ook er uit?
Maar die lijken mij meer een onderdeel van de tegen koppeling.
Om de frequentie curve recht te maken?
Maar misschien was dat ook wel de bedoeling van die C'tjes van 10 pF
tussen g1 en a?

Balans regelaars in versterkers, ben ik persoonlijk niet zo weg van.
Dat heb ik in het verleden wel eens omgebouwd naar twee aparte
enkele volume potmeters voor L en R.
Geeft, als je aandachtig luistert een betere kanaal scheiding.
Cees.

Hoi Henk,

Zoals de Engelse tekst het omschrijft zo klinkt de versterker ongemodificeerd ook.
Het klinkt allemaal wat teruggedrongen met weinig pit en donker.
Maar het is zeker een mooi restauratie object.
Wel valt het mij op dat er altijd wat mis is met de balance potmeter.
Bij mijn exemplaren is er driftig mee gerommeld.
Ik wil mijn versterkers eerst weer in originele toestand terug hebben eer ik er aan ga modificeren alhoewel er veel op het internet over te vinden is.

Ook vreemd vind ik de gezamenlijke kathodeweerstand van 95 ohm voor alle 4 de eindbuizen, dat zou problemen moeten geven met de instellingen van de buizen. Maar bij de mijne is er niks gebeurd in die zin zo te zien.

@Cees, ik zie nergens ceramische C'tjes van 10 P bij de anodes van de eindbuizen.
Wel een C via schermrooster teruggekoppeld naar de stuurbuis.

Groet Frank

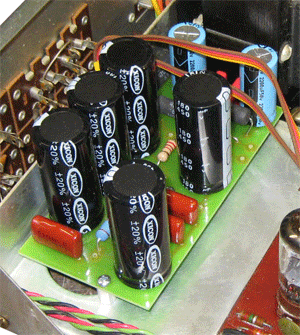

Schema volgt nog, wel een voorbeeld van het nieuw op te zetten condensatorblok


De print kan kant en klaar gekocht worden, maar dat rijst de pan uit, dus maak ik het zelf. Wel nog de hieronder de opmerkingen ;

Like many Dynaco amplifiers, the designers used outstanding transformers and then made their cost targets at the expense of other components. In particular, the electrolytic capacitors (Quad Capacitor) selected in all Dynaco designs are both electrically and physically poor designs.

These have very high ESR (effective series resistance) - this is like having a resistor in series with the input terminal of each leg of the capacitor. The result is poor bass, compressed dynamic contrasts and soft and poorly defined highs. To make matters worse, their aging process is accelerated when exposed to the warm environment of the SCA35 (or any tube amp for that matter). This is why "exact" replacements cannot provide better audible performance and certainly will not provide any increase in system reliability.

In the Dynaco SCA-35, the designers not only used these caps in the power supply (like all other Dynaco amps) but worse, they used them in the cathode bypass circuit of the power amplifiers. The SCA-35, unlike the Stereo-70 and MK-2/3 does not use a fixed bias system but rather "self bias' which requires that high value capacitor be placed in the cathode circuit of the output tubes. Quality is critical here since they are squarely in the signal path.

Consequently more than any other Dynaco amplifier, the SCA35 stands to yield the most dramatic performance and reliability improvement when these caps are replaced with modern technology caps.

Our solution is a complete system capacitor module. It houses all new high quality capacitors, associated filter resistors plus new rectification. Plus - we bypass every capacitor with high quality polypropylene film to ensure a musically clean signal path.

The result is a dramatic improvement in every aspect of the amplifier. All of the potential, hidden in the amplifier is realized when provide with the power to come through. The mids become more focused and refined and this extends into the highest frequencies. Bass is dramatically improved - you will be amazed at how much bass has been hidden in this amplifier.

@Cees, inderdaad, heeft een schuimbad gehad. Ben er lekker mee bezig.

@ Henk K,
Leuke versterker met een, als hij in orde is, een mooie evenwichtige
weergave.
Ik zie dat er bij deze nog best veel aan gebeuren moet......
Lijkt er wel op dat hij in het bad schuim heeft gelegen.....
Zie dat daar inmiddels al stevig aan gewerkt is.
Misschien wel interessant om het schema of link daar naar hier te
plaatsen. Is inmiddels ook gebeurd en heb dat schema ook bekeken.
Bij sommige van dat soort versterkers zit er tussen de Anodes en stuur
roosters van de EL84 gers een c'tje van 10 pF.
Laat dat als je er goede moderne boxen met tweeters er in maar weg.
Klinkt zonder een stuk aangenamer en minder fel in het hoog.
Cees.
