Philips 22AH572 Laboratories pre amp

Van nieuw uit zal de versterker stil geweest zijn
Ik denk dat er toch een massa punt is weg gevallen .
Ergens niet in of naar massa gekomen is wat niet hoort bvb schasis
Toe voegen van degelijk zoort hoort er niet in .
Huub

Als de voorversterker uitstaat is de output afgeschakeld met een relais. Als de nakomende versterker hoogimpendant is zal-ie brom kunnen oppikken. Met een weerstandje van 10k ofzo aan de output van de 572 is dat weg. Monteer die weerstandjes gewoon onderop board 703847, onder de relais bijvoorbeeld. Of onder J403, nog beter.

Nog even over de brom. Als de versterker ingeschakeld is en functioneerd is er geen sprake van brom, ruis of andere zaken.
Dit is met of zonder aangesloten eindversterkers.

Op het moment dat je de versterker inschakelt met de aan\uit knop, en er is geen uitgangskanaal geselecteerd, dan is er een forse brom totdat een uitgangs kanaal geselecteerd wordt.

Als je de versterker inschakelt en er is al een uitgangskanaal geselecteerd hoor je kortstondig een brom, totdat het kanaal ingeschakeld is.
Ik kan mij voorstellen dat als de originele eindversterker of MFB boxen er aan hangen, dat je er niets van zou merkt omdat deze ook iets vertraagd ingeschakeld worden. Volgens mij klopt deze eigenschap met het schema.

Als het geheel in bedrijf is, VV en eindversterkers hoor je geen enkele brom of andere ongerechtigheden meer.

Ik zal morgen dat stuk van het schema hier neer zetten en toelichten, zoals ik denk dat het zit.

Dag Henk,

Het apparaat hoort helemaal niet te brommen. Indertijd had ik de complete set in huis. Aangesloten op de IMF RSPM MK4 luidsprekers 17Hz----30 KHz en geen centje brom. Ik had indertijd ook een buizen eindversterker de Michaelson&Austin TVA 1 export met 2X KT 88 per kanaal. Deze buizenversterker had ook een hoge ingangs impedantie, maar géén brom.
Vergeet niet dat deze set van 1978 is . Misschien zit er een of andere aardingsfout in de eindversterker of de Pick-Up.

Thijs

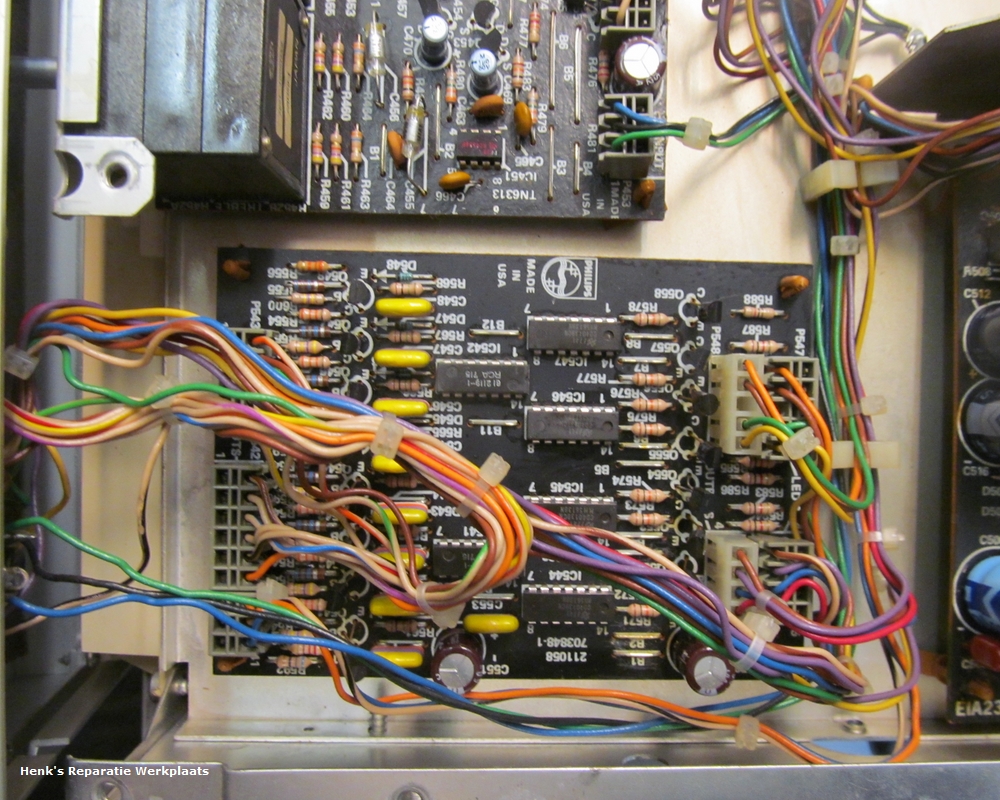

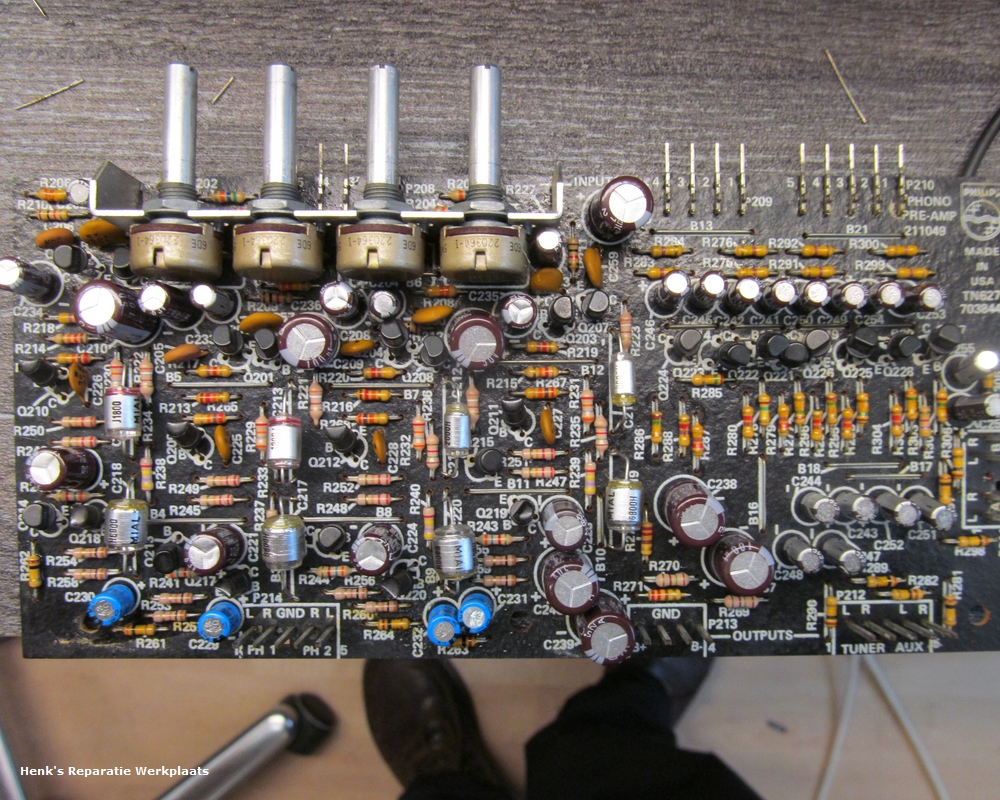

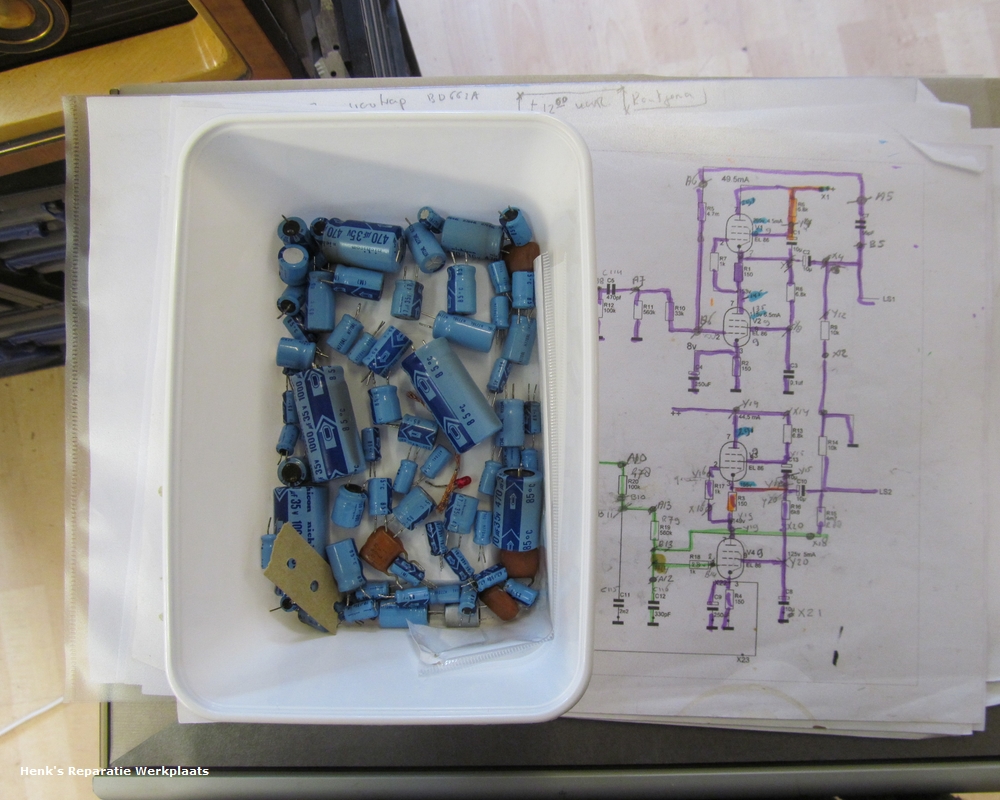

Vandaag de voorversterkerprint, koptelefoon en nog 2 printjes gedemonteerd en voorzien van nieuwe Elco's en hier en daar de polyester condensatoren.
De capaciteit is meestal wel in orde van de elco's en de ESR lijkt binnen de toleranties te liggen. Meet je echter de Q en D spec's (met een andere tester) dan wordt het verhaal heel anders. Tov nieuwe exemplaren lopen deze ver uit de pas, soms enige 100-den procenten. Ik heb een vergelijkings listje gemaakt, alleen ligt nog in P-rend.

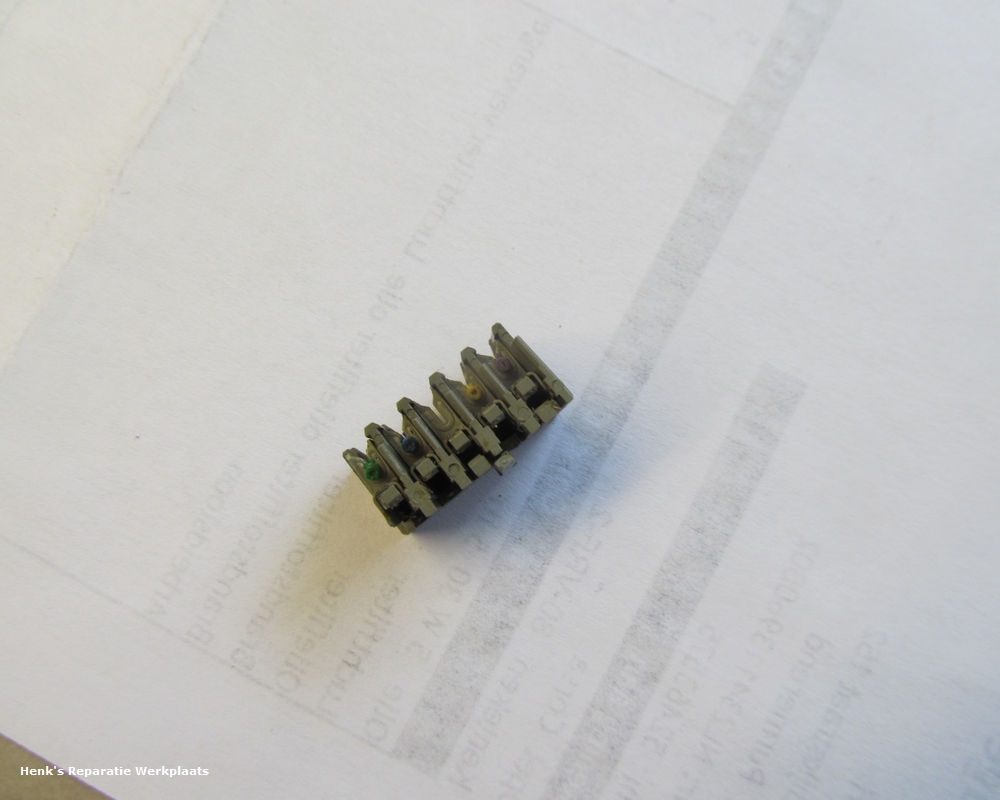

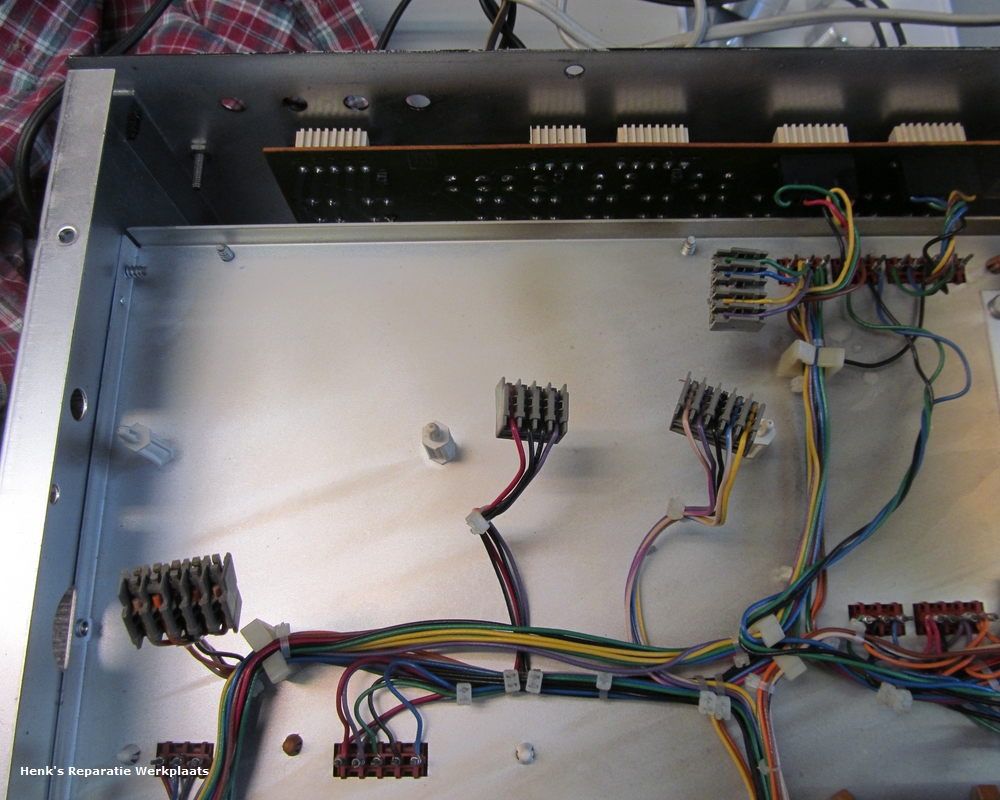

Verder is het echt belangrijk om alle soldeer verbindingen grondig opnieuw te solderen. Ook het schoonmaken en controle van de connectoren vereist aandacht. Het kunstof van de connector heeft een aantal zwakke punten, is uitgehard en kan afbreken. Dit was ook bij een connector hier het geval en dan heb je een heel slechte verbinding en is moeilijk te traceren

Om te de-solderen, gebruik het de-soldeerstation maar niet, je zuigt de printsporen zo van de print af. Litze werkt in dit geval voortreffelijk.

Ik kom dit ook tegen bij de reparatie van koelkast stuurunits voor een borstelloze gelijkstroom motoren. In de motor is een Hallsensor opgenomen die een onderdeel is van een Colpitts oscillator (38khz) op de print van de stuurunit. 1 Elco en 1 polyester condensator die verlopen met de Q en D waardes, en de regelunit werkt niet meer.

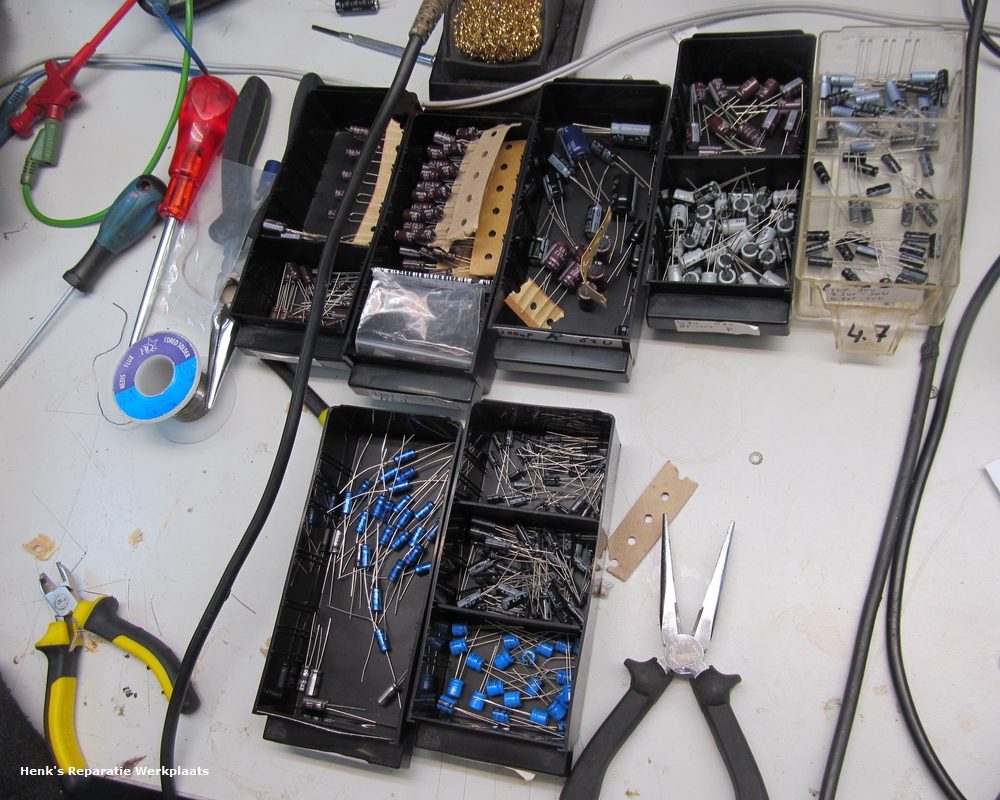

Voor je aan een dergelijk apparaat gaat beginnen, zorg voor voldoende voorraad van je onderdelen.

Je kunt de resultaten van deze aanpak goed merken, zowel in het geluid, als het beter functioneren van de bedieningen.















Nog 1 print te gaan waar de volume regeling op zit., en dan heb je een geweldig apparaat met fantastische specificaties, en, maar dat is persoonlijk, mooi om te zien. En dat aangesloten op de eindblokken, waarvan de vervorming amper te meten is.

@ Willem R en Henk K,
Zo maar een idee; Een emittorvolger in de v v achter de open uitgang te maken.
Die zal dan toch voorzien moeten worden van een r van b.v 100 K Ohm
over zijn ingang. Zo zal het zaakje minder gevoelig zijn voor brom.
Cees.
