Inderdaad, m'n eigen boekie (ECA Vergleichstabelle) geeft ook aan dat AC132 een PNP is. Dan kan het alleen maar liggen aan verkeerd aansluiten. De collector is die rode klodder verf die erop zit, dan de basis en dan de emitter. Vond ook nog een echte OC71 (!) in m'n bakkie, zal dat ding voor de gein eens in deze schakeling leuteren. Maar nu eerst de afwas...

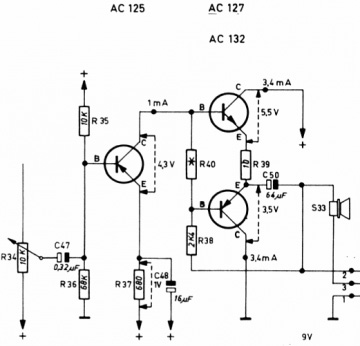

Beste Jan, je hebt helemaal gelijk. De verwarring ontstond door het schema (hetzelfde dat Bert hier toont). Ik keek domweg naar de verkeerde aanduiding.

Het blijft dus een vreemde zaak dat de spanningen niet kloppen.
Is echt alles goed doorgemeten? Geen verlopen weerstanden e.d.? Als je weerstanden meet in een transistorschakeling is de kans op een misaanwijzing erg groot. Dus even de weerstanden aan één kant lossolderen als je meet.

Groeten,
Peter

: FYI :




Met een beetje googelen is PNP of NPN makkelijk te vinden :lol:

Even het Semiconductor Handboek van de Muiderkring erbij gepakt: De AC132 is wel degelijk een PNP-transistor. Hij werd destijds wel in combinatie met de NPN AC127 gebruikt als complementair paartje om vermogens-eindtransistors aan te sturen. Vandaar misschien de verwarring. Dus toch zaak om de weerstanden in de schakeling door te meten.

Jan

@ Erwin,
Zelfs met een oude analoge draaispoel multimeter heb ik dit soort
torren wel kunnen meten, goed of niet goed.
Geen precisie meting, maar geeft wel een goede indicatie
goed of niet goed, sluiting of lek, kun je er mee meten.
De grote torren in voedingen en Hsp b.v BD of BU kun je zelfs m.b.v een
lampje en een batterijtje door meten.
En daarmee is ook wel te bepalen of het om een PNP of NPN type tor gaat.
Succes.

Het René .doen we..deze week zal ik ze hebben.. Dit word vervolgt dus:) nu ik hou het voor bekeken voor vandaag.vorige nacht gaan stappen tot deze morgen en nog niet geslapen .morgen weer werkweek .Dus nu bedtijd haha
