Blaupunkt Riviera

Ja er kunnen nog condensators naar massa staan
Die de stroom doen verlagen
En als de brugcel niet overdaad warm word
Dan is er NIKS aan de hand daar mee .
Of zoo al cees zegt dat de beker elco,s toch wat af lekken
En anders wat bij duitsen radio,s voor komt niet bij allen
Is dat de Voeding trafo wat inelkaar gezakt is
Door verslechten van de draad isolatie lak .
Ik denk dat bvb brug cels, en losse diodens een trafo
sneller of meer sloopt als een gelijkricht buis
De trafo,s zijn ook veel lichter gezekert
Philips gebruikt ook meestal gelijkrivcht buizen
En men heeft ook zelden trammeland met de trafo,s
Dat is hetgeen wat ik zoo landzamer hand opmerk .
Zelfs met de hogeren AC net stroom zou het hoger moeten zijn .

Huub

Gewone niet elco C's kun je meten op lek, door er aan één kant een hoge gelijkspanning op te zetten,
op de andere kant mag je dan geen spanning meten. Wel heel even i.v.m het opladen via de ri van je
meter.
Koppel c's meet je op lek, door de kant die aan g1 van de volgende buis zit even los te nemen en
spanning te meten. Geen spanning, C is niet lek.
De voedingsspanning mag wel iets afwijken.
Maar als je de gelijk richt cel niet vertrouwt, is het verstandig om die te vervangen door een modern
type met in serie een dikke kool R van ca 80 tot 120 Ohm.
De waarde zodanig kiezen dat de spanning goed op de juiste waarde is.
Succ6, Cees.

Hallo allemaal,

Ik heb aan de radio een aantal metingen gedaan.
Volgens de schema is de spanning wat direct na de brugcel moet zijn, is bij AM 278V en bij FM 270V.
Ik meet echter bij AM 259V en bij FM 256V, dat is dus 19 en 14 Volt te kort.
Kan het zo zijn dat de seleencel een beetje aan z'n end is?

Ook heb ik een aantal punten gemeten van de buizen, wat volgens het schema een aantal opgelegde waardes aangeeft, en daar is ook de spanning van 10 tot 20 Volt tekort.

Ik heb alle weerstanden gemeten, maar alles zat keurig op waarde.
Aan de elko's kan ik niks vreemds vinden, aan de min kant is het keurig 0 Volt en 0 mA.
Alleen ik weet niet precies wat ik op de gewone condensators moet meten, op lekstroom?

Peter

Dat rommelige van de trafo, is vrij normaal. De spoelen zijn voor ontstoring van de netspanning.

Hallo,

Ik ben nu bezig met het uitkasten van het chassis.

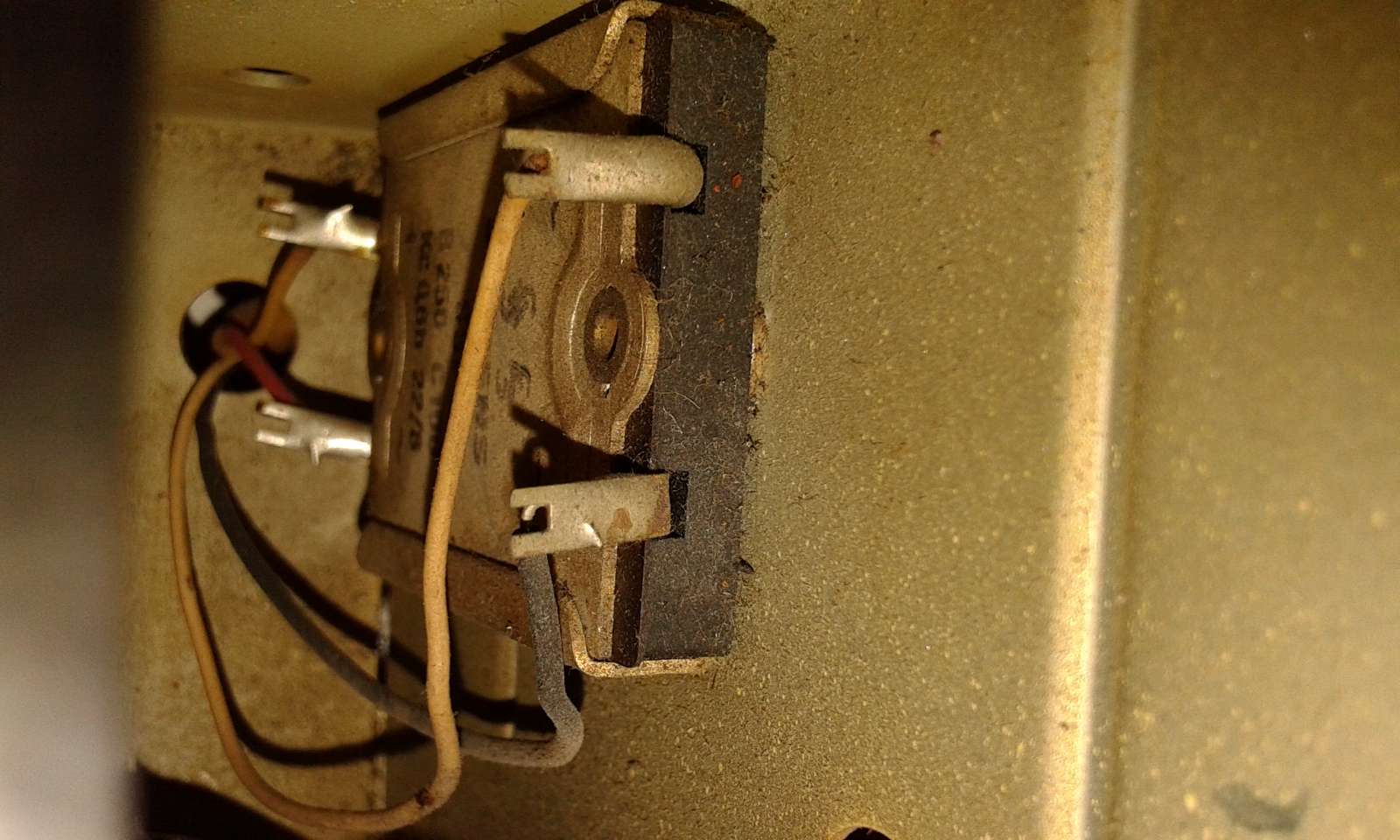

De seleencel heb ik kunnen traceren, die zat verborgen tussen de verstrooischerm en afstemschaal.

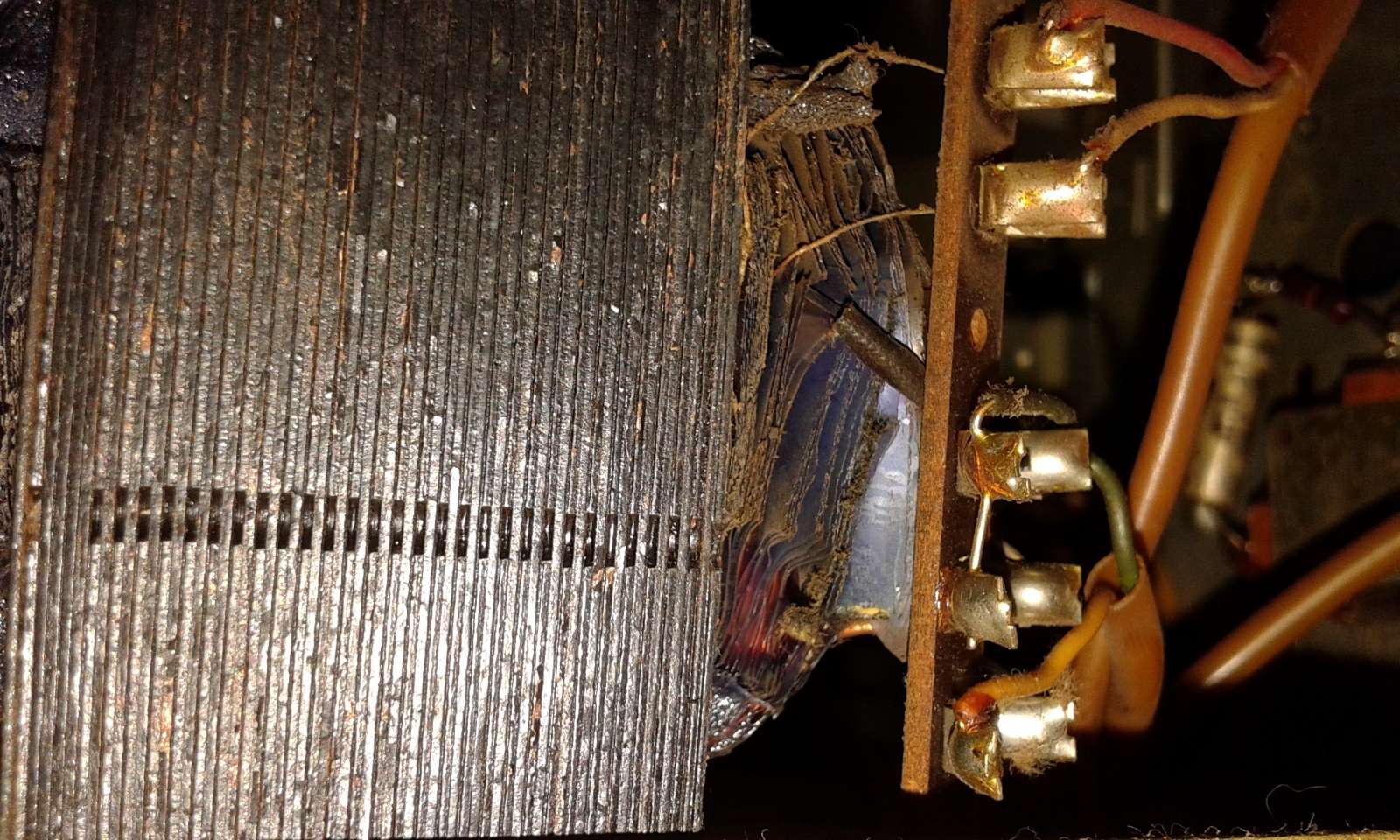

Ik heb hierbij nog wat foto's gemaakt waaronder de trafo, ik vind het nogal sjofel uitzien, je ziet de wikkelingen en de laagjes folie ertussen, maar moet dat niet helemaal dicht zijn ivm vuil en vocht?

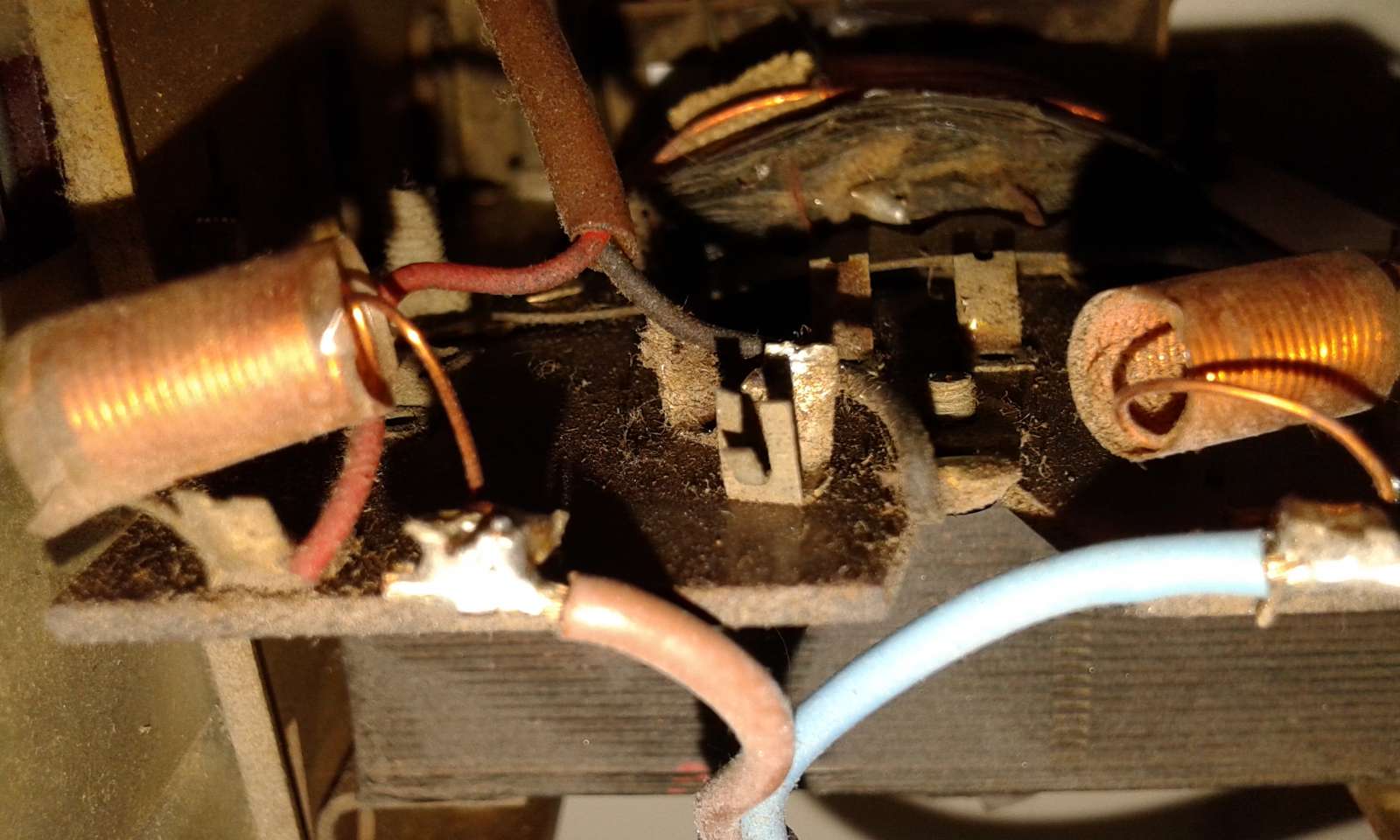

Waar dienen deze spoelen voor, waar één aan de fase en één aan de nul zit naar de primaire van de trafo?

@Huub,
Ook gezellige dagen toegewenst.
En dat geld natuurlijk óók voor alle andere forum bezoekers en Radio hobbyisten.
Cees.
