F8X82A - revisie

Hoi René

de bandrecorder kan stereo weergeven maar neemt mono op
wel een beetje vreemd dan zal het zijn voor voorbespeelde banden uit de fabriek
maar eigen opname zal mono zijn.
De wisselaar is Hifi met de MD elementen Mono
en stereo via de versterker onder de recorder via een kristal element ag 3060
origneel het is een overgangs toestel een beetje omslachtig
Mono HiQ achtig met de satelieten en stereo vedeelt over de speakers meubel en satelieten
Maar wel een zeldzaam toestel die je hier niet meer ziet zeldzamer dan de F9X38A
Want wie heeft er nog een F8X82A? bijna niemand

Mvg René Daemen

Hoi René,

Ik schreef ook: verder is het meubel stereo dus op de radio na.
Dat kon hier in 1958 ook niet.
Voorzover ik weet speelt de recorder stereo af en neemt het mono op.
Uiteraard stereo met elders opgenomen banden.

Maar goed, Henk heeft een uitdaging, da's zeker!

Groet Frank

Franc schreef : Hoi Henk,

Ik zie weinig wat er op duidt dat er aan het blok is geknutseld, alleen de teerdot is los.
De solderingen lijken nog origineel en knip sporen zie ik ook niet.

Het stabilotone verhaal zal alleen voor de B8X72A gelden wat je min of meer ook zegt.
Verder is het meubel stereo en de voorversterker zit volgens mij onder de recorder.
Wel een machtig project!

Groet Frank

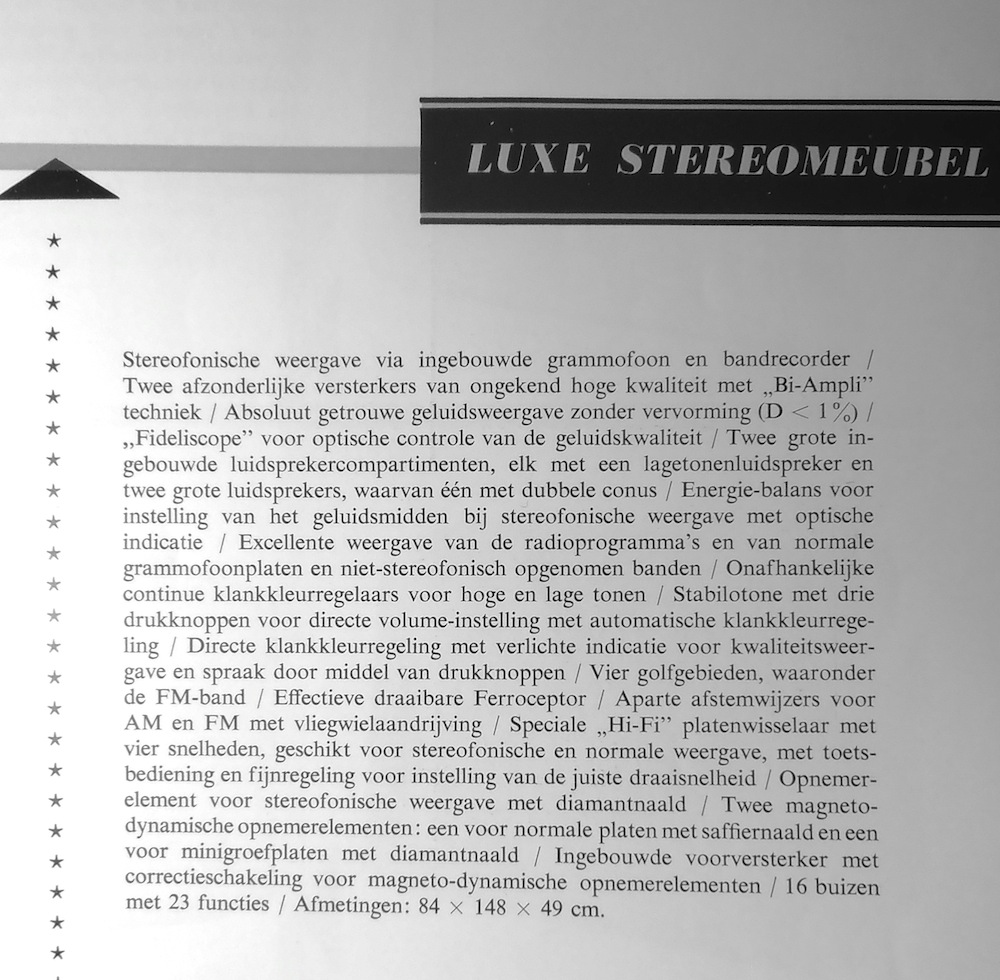

Dat is ten dele zo.
Het radiogedeelte en de bandrecorder zijn mono.
De platenspeler is geschikt voor 'stereofonische en normale weergave'.

Schema van de F8X82A opgevist

NVHR schema F8X82A

Henk

Hierbij de foto's

Meer foto's vind je hier

Edit MAX; Het schema van het radio gedeelte zoals het in de radio zit is niet aanwezig. Ik ben aan het zoeken of het wel bestaat. Er wordt altijd vanuit gegaan dat het een exacte kloon is van de B8X72A. En dat is het helemaal niet. Door het ontbreken van de gelijkrichtbuis, de voedings elco's en eindversterker is de radio voor een belangrijk gedeelte heel anders opgebouwd.

Het radio gedeelte is praktisch identiek tot aan de voorversterkers. Er zijn andere bedradings steunen gemonteerd en ook de aansluitingen van de bedrading zijn geheel anders dan in de standaard B8X72A. Ook MD voorversterket en de aansturing van het schakelrelais is natuurlijk als extra opgenomen.

Ook in het radio gedeelte zijn eerdere reparaties uitgevoerd. Ik vind de gebruikte componenten niet juist. En het soldeerwerk is van slechte kwaliteit.

Voortgang

De schaaldraad is ondertussen weer in orde gemaakt.

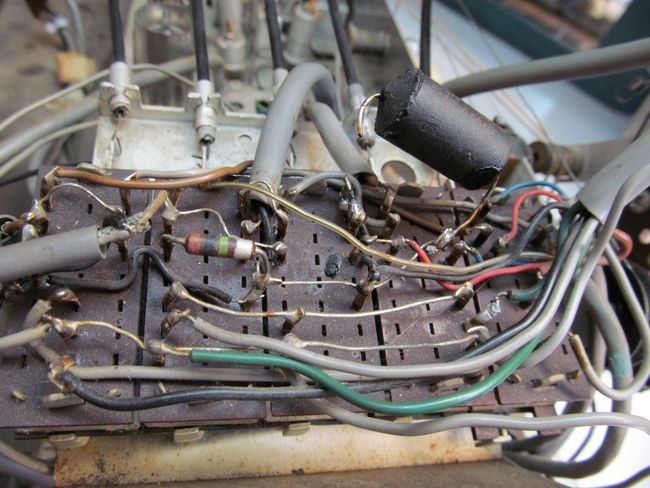

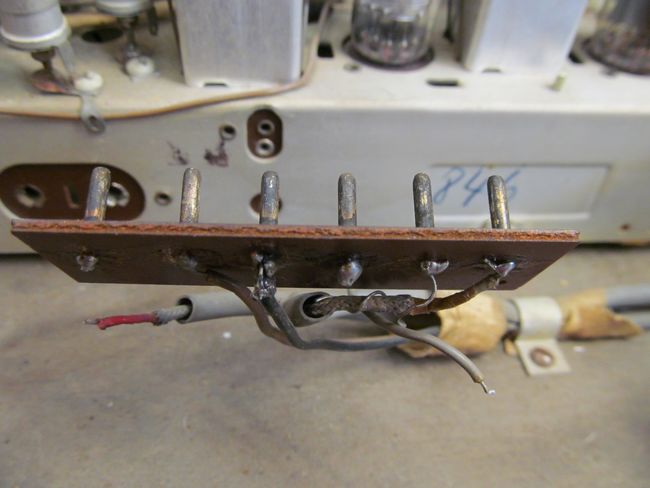

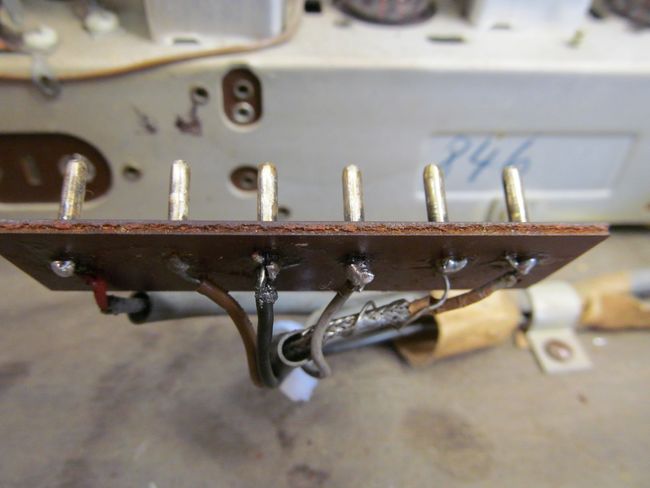

De Voorversterker aansluitprint is opgeknapt en gebroken draden hersteld.

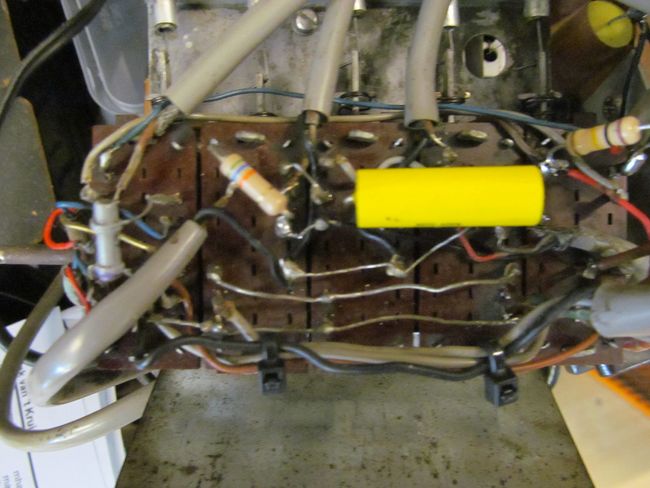

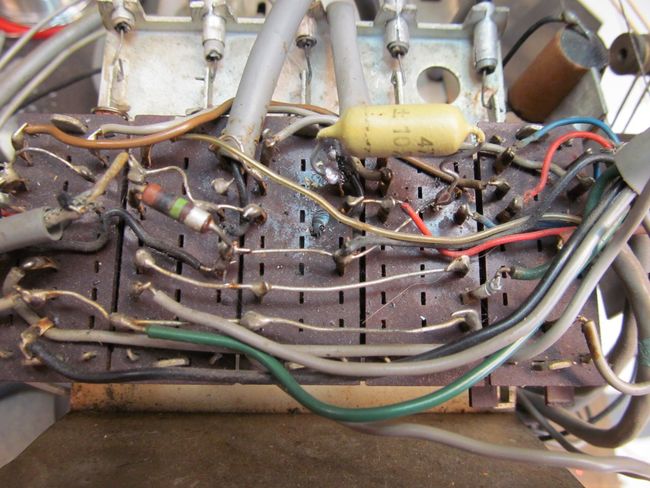

Begin gemaakt met het stabilitone schakelblok

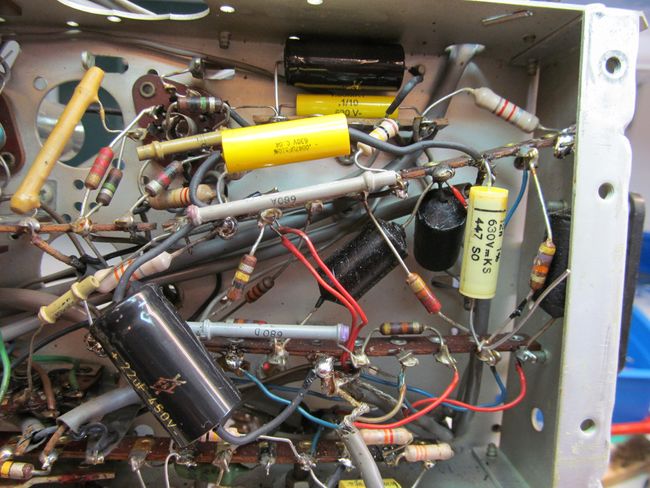

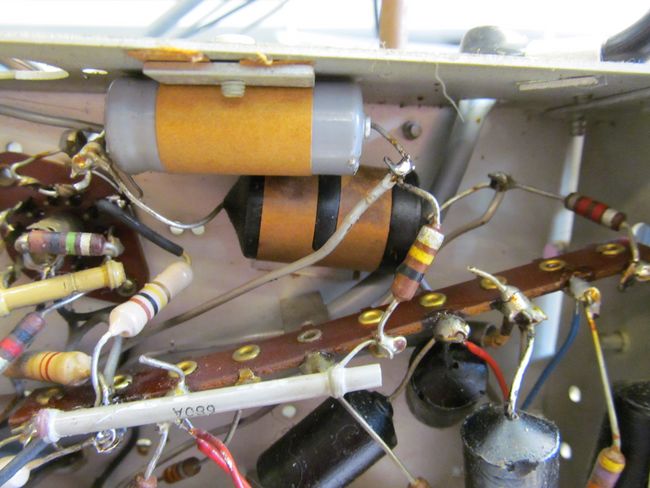

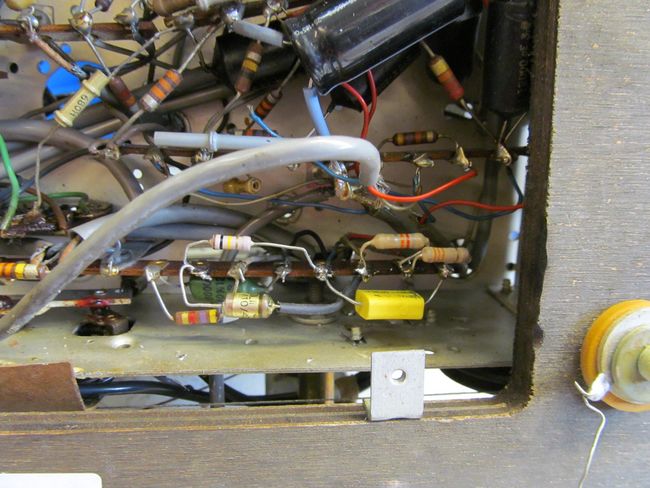

Aan de onderzijde een begin gemaakt met het vervangen van de koppel- en ontkoppel condensatoren, Schermrooster en nog een lijst van sterk verlopen weerstanden

Foto's volgens straks.
