03 nov 2012 13:07 #23574 door Rene Daemen
Hallo Bart

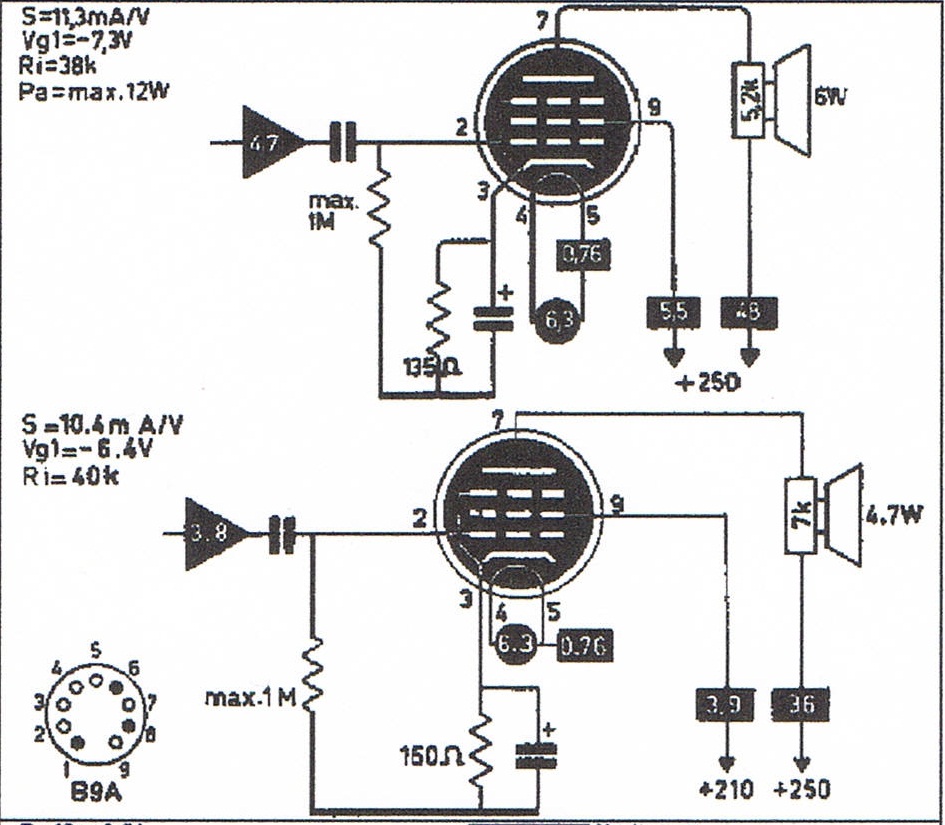

als je op pen 2 kijk van je tekening is dat de koppel condensator
zit tussen de ef 89 en el 84 C60
de kathode elko zit op pen 3 alsmede de weerstand zit over de elko heen
Elko 50 Uf kan ook 47UF zijn 63 volt
weerstand 135 ohm uitgang 6 watt 150 ohm uitgang 4 watt
spanning kathode eind buis pen 7 rode pen meter bereik 1000v DC
zwart op chassis zet je radio aan en kijk of de spanning klopt 5 a 10% afwijking mag 290 volt is het hoger dan weerstand van 150 Ohm 5 a 10 watt plus van je bruggelijkrichter
en puls 1e voedings elko dus draad afnemen plus gelijkrichter en daar weerstand aan solderen
en de andere draad weerstand plusdraad naar de elko
dan zakt de spanning naar ong juiste waarde
succes

Mvg René Daemen

René Daemen

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
03 nov 2012 12:08 - 03 nov 2012 12:14 #23569 door Bart B
Zeg dat wel Cees maar enig uitleg over het correct meten is wel gewenst.

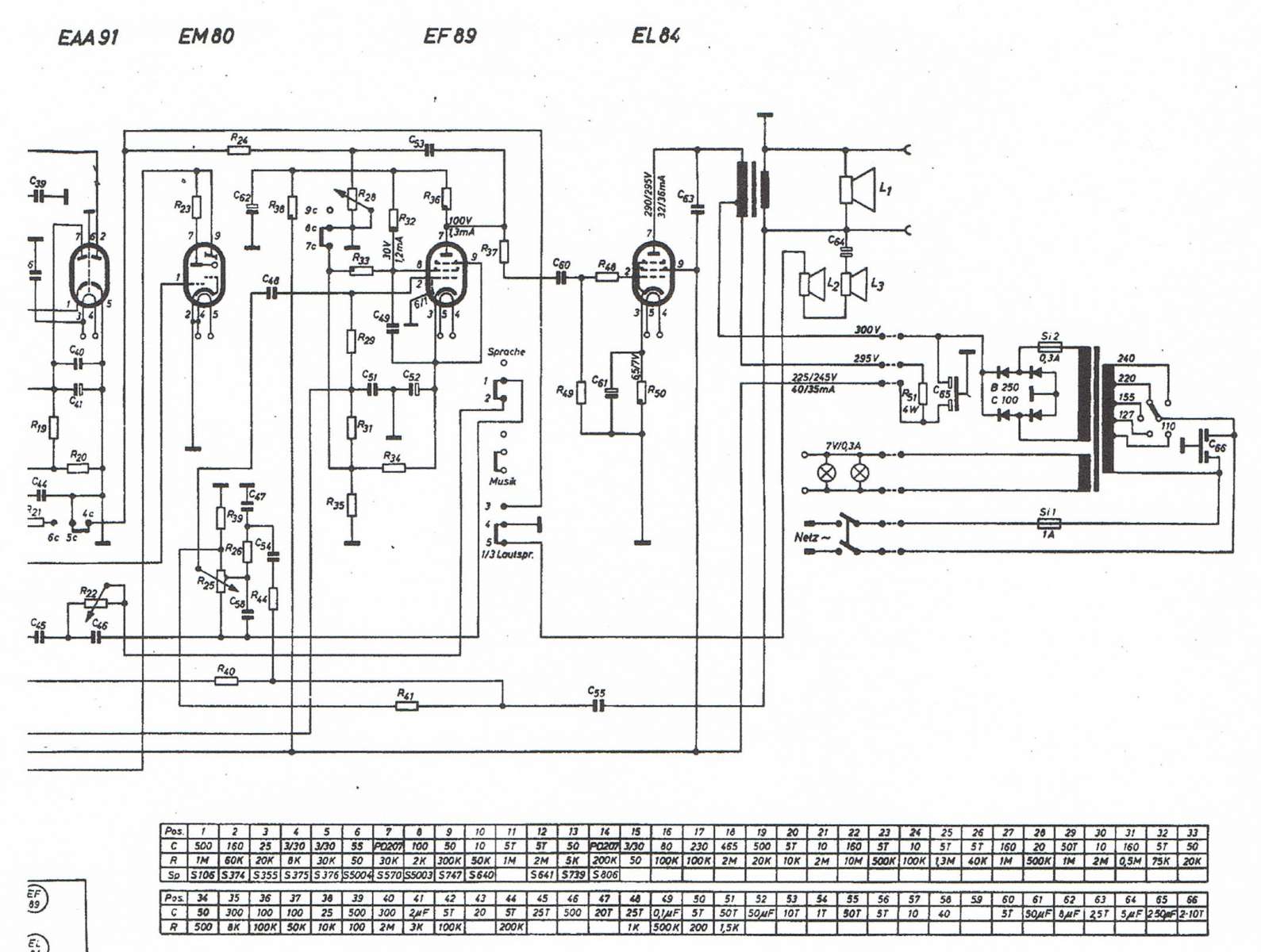

Bij deze een deel van het schema.




En dan de vragen;
Wat is de G1 kant?
Welk is de koppel C?
Welk is de kathode ontkoppel C en hoe meet je de anode stroom(heb een digitale meter)
Dan de weerstand van de ugt,waar plaats ik de meter en wat moet de waarde zijn?

Gr. Bart :oops:
Bijlagen:
Laatst bewerkt 03 nov 2012 12:14 door Bart B.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
02 nov 2012 23:41 - 02 nov 2012 23:42 #23560 door Cees
Nico, Het komt niet zo heel vaak voor maar een defect in een buis kan ook een te
grote anodestroom veroorzaken.
Even deze meting uitvoeren met nog een andere goede buis geeft dan meer zekerheid.
Dat is dan ook het eerste waar ik in zo'n geval mee begin en daarna de koppel C
meten op lek. Los nemen aan de G1 kant en op lek spanning meten.
Ook de kathode ontkoppel elco even los nemen en dan de anodestroom meten.
Enkele leerzame metingen voor Bart dus.
Vr gr Cees.
Laatst bewerkt 02 nov 2012 23:42 door Cees. Reden: typfout hersteld

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
02 nov 2012 19:58 #23559 door Ouwe Schipper
Goed maar dan toch echt opletten of er geen pos. spanning doorlekt naar G1 van de eindbuis
Al zoveel UGT's en andere komponenten zijn daarop gesneuveld!
Nico

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
02 nov 2012 16:10 #23555 door Bart B
De radio staat gewoon op 220V.

Gr. Bart

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
02 nov 2012 11:59 #23547 door peter1952
De manier waarop Nico aangeeft de anodestroom van de eindbuis te meten, is wel erg omslachtig. Je kunt de stroommeter gewoon direct over de primaire van de uitgangstrafo zetten. De weerstand van de universeelmeter is veel lager dan die van de primaire van de uitgangstrafo, nagenoeg de volle stroom gaat door de universeelmeter. De anodespanning wordt wel iets hoger, maar dat heeft bij een penthode nauwelijks invloed door zijn hoge inwendige weerstand.

Komt de lagere spanning misschien doordat de radio op 245 V. is geschakeld? Dat kan gewoon 30 V. anodespanning schelen.

Groeten,
Peter

Peter Boin,

Opgegroeid met de buizentechniek en ondertussen meer dan 50 jaar ervaring met buizen.
Van transistors en halfgeleiders word ik ook niet bang.

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.
