radio speelt slecht na vervangen van teerknollen

uiteraard :banghead:
afijn zo langzamerhand begint het mij wat duidelijker te worden(hoop ik:oops: )

Bart

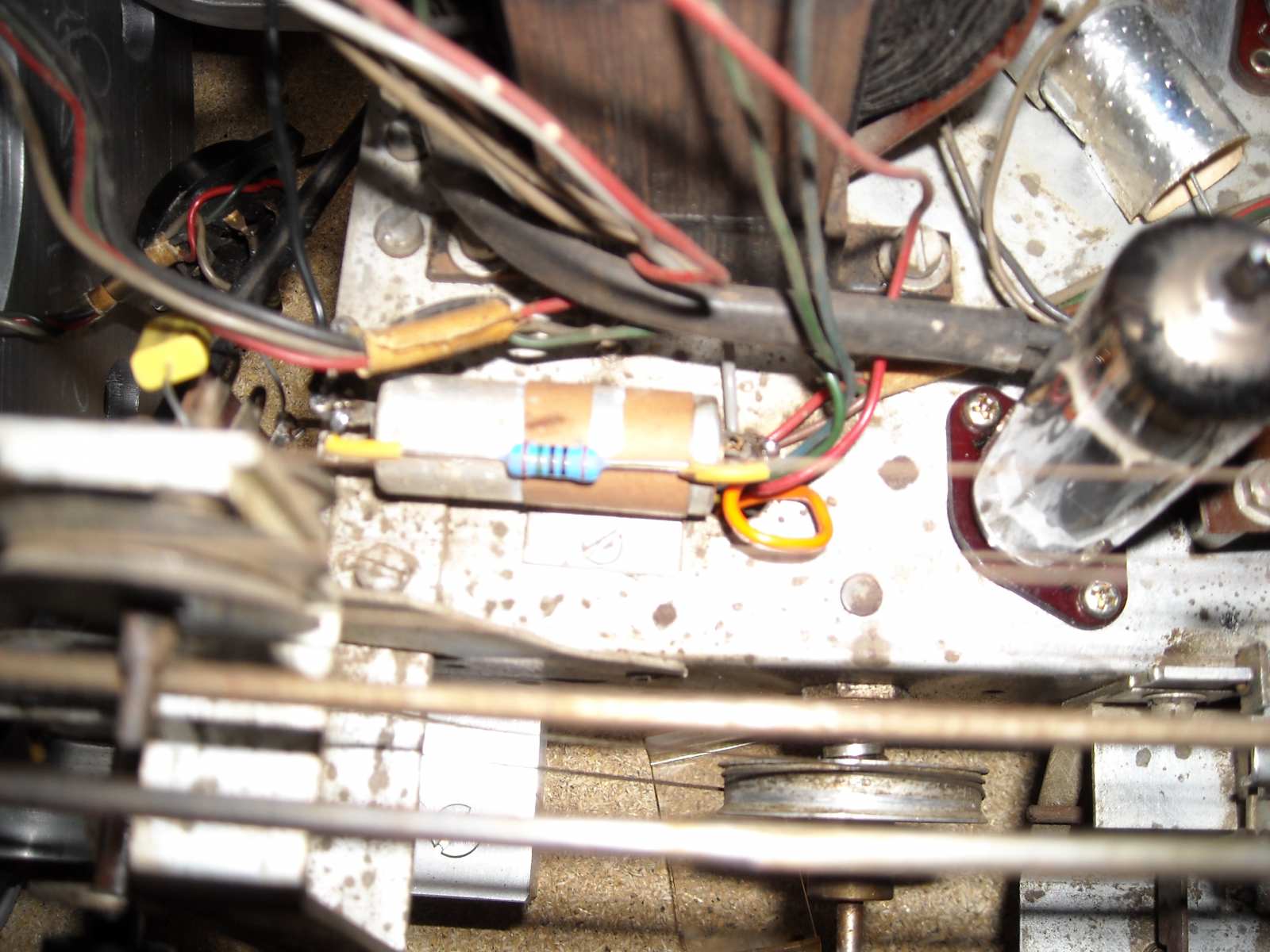

Volgens mij is dit C69 in je schema en is de ontkoppel condensator, deze kan de problemen veroorzaken maar is zeker niet de enige mogelijke oorzaak.

Ter info
Ontkoppelen, ontkoppelcondensator.
In elk elektronisch apparaat willen we voorkomen dat de diverse deelcircuits elkaar beinvloeden. 1 van de beinvloedings mogelijkheden is via de gemeenschappelijke voedingsspanning. Ontkoppel condensatoren (tussen voedingsspanning en massa) moeten er voor zorgen dat signalen van het ene circuit niet via de voedings leidingen in een ander circuit terecht komen.

Henk

UGT = Uitgangstransformator voor de luidspreker

Hallo Henk

Dit zou de c zijn die ervoor zorgt dat er geen spanning op de kathode van de el84 staat.


Je zult me even bij moeten praten over war de UGT is want zover ben ik nog niet gevordert.

Gr. Bart

Bart, ik zou op de EZ buis na, alle buizen er even uithalen en dan op de pinnetjes de spanningen meten. Je meet dan wel wat hoger, maar dat komt omdat deze buizen eruit zijn. Ik zou zo ie zo de genoemde C's er uit knikkeren. Als je de UGT even lossoldeert kun je met je ohmmeter ongeveer meten wat de impedantie is en of er geen sluitingen in de trafo zitten.

EDIT, bij het meten van de spanningen begin dan in dit geval even bij de voedingstrafo, dan de gelijkrichter buis en zo verder de radio in, , de Elco, kloppen deze, dan verder de radio in.

Als je radio straks weer speelt geeft het een hoop genoegen.

Heb je wel normale spanning op C1 en C2?
Indien ja, dan kon de luidsprekertrafo
nog wel eens stuk zijn...

Want 5V op de anode van een EL84 is wel heeeeeel laag.

Groeten, Roland
