kan een 800 ohm luidspreker bvb aan PA versterker 70 volt?

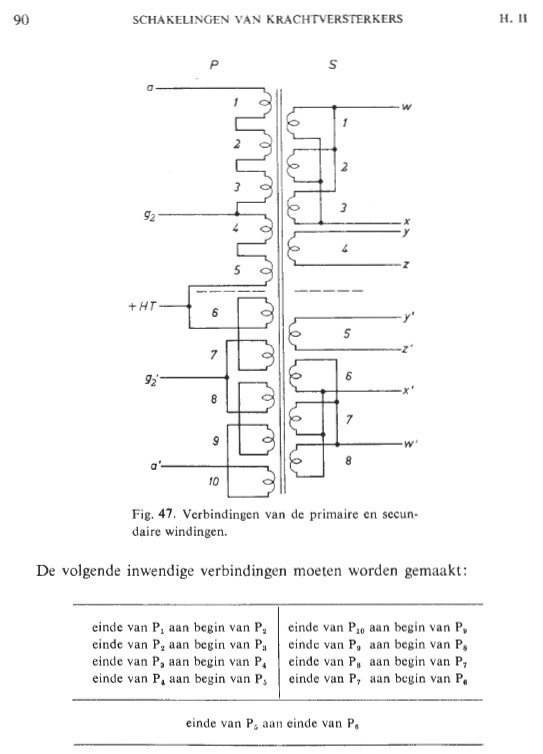

In de 20 Watt versterker wordt de zelfbouw van een giga grote UGT beschreven.
Het blikpakket is 5 cm hoog terwijl de kern maar liefst 15 cm groot is!
En dat voor 20 Watt!
Dan hadden ze het over een iets kleinere trafo, de AD 9021.
Die kom ik nergens tegen, ook niet de tech.gegevens.
Kent iemand deze trafo?

Verder prachtig boekje van Rodenhuis!

mvg Frank

Daar zijn we het dan over eens. Zie op bladzijde 75:  Hi-Fi versterker schakelingen (Rodenhuis, Philips, 1965)

Op het Natlab bezaten ze ook wel Unitran trafo,s
Dat heb ik in een duits PH boek gelezen
voor onder zoek werk met buizen .
Huub

Dag Cees,

Het lijkt me beter om daar dan een nieuw topic over te starten. We dwalen wel erg af van het onderwerp van dit topic.

Groet,
Robert

Wel leuk om het hier over te hebben met jou en Robert.

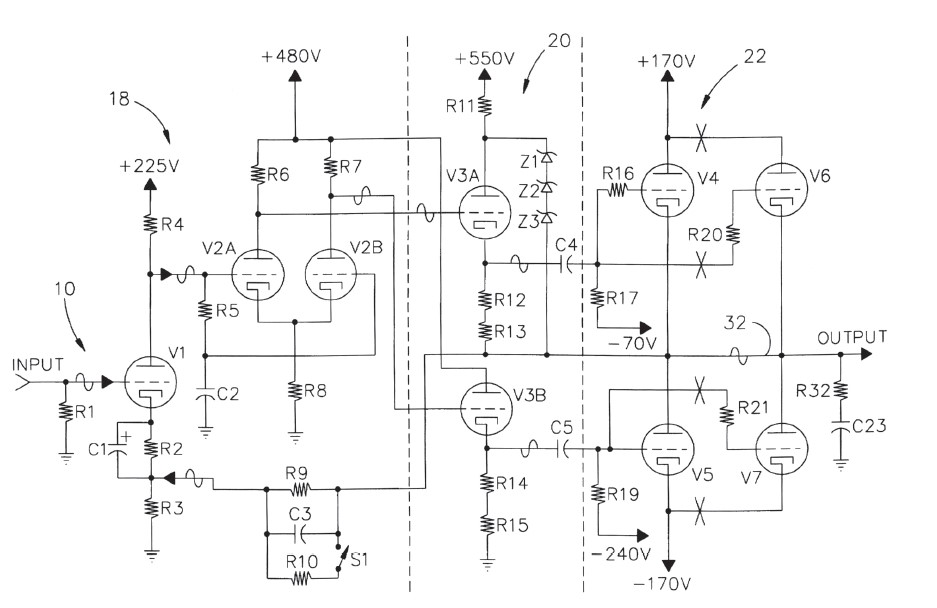

Je kan best een OTL voor laag ohmige luidsprekerboxen maken met 4 stuks PL519
kom je toch al snel aan 25 watt in 16 ohm .
Het negatieve uitgangstrafo verhaal in het Philips epistel is inderdaad gebaseerd op de (te kleine) transformatoren gebruikt in radio toestellen,.
De gebruikte materialen, en wikkelwijze bepaalden het resultaat, toch als je de ontwerpen van Rodenhuis bekijkt werden er voor grotere
hifiversterkers mooie trafo's gewikkeld.




Huub,
Ik ben een groot voorstander van Philips OTL versterkers.
Met name de mono OTL versterkers van Philips vind ik top.
Zover ik me kan voorstellen is Philips met de komst van de transistor versterkers gestopt met OTL buizen versterkers en hoog ohmige luidsprekers.
Jammer want hoe mooi zou het zijn als er hoog ohmige luidsprekerboxen met dome tweeters waren.
Maar laat ik het hier verder niet over hebben.
Het topic gaat over hoogohmige luidsprekers op een niet OTL versterker.
