Trafo voor 2 x EL34

S1 = 2 X 110V PRIMAIR
S2 =2 X 375v t.o.v. massa
S3 = 4V voor gloeidraad gelijkrichter
S4 = 6,3v
S5 = 36v of 2x 18V
S6 = 6,3 v
S7 = 6,3 v

trafo is dusdanig zwaar overgedemensioneerd voor continu bioscoop gebruik.

@Cees (kat)
Menno maakt inderdaad mooie transformatoren, maar de GIT80 is eigenlijk voor gitaarwerk
ontworpen.
Heb deze bij hem mogen beluisteren en zijn zeker hun geld waard, de Cursus en open dagen zijn
aanraders.

Tsja, men begint met oud tweedehands spul om geld te besparen en dan
kan ik Huub wel volgen.
Torren bak, hoeft nou ook weer niet, als je zelf iets goed wil maken.
Echter, goed zelf bouwen vereist veel ervaring op dat gebied.
Met weinig ervaring en goed en ook nog een mooi uitziend resultaat,
bouw je een van de versterkers van Menno van der Veen.
Hij heeft tegenwoordig naast de bekende dure Hi Fi ringkern trafo's
ook blok kern trafo's in zijn assortiment.
Zijn ook van een goede klasse en zijn heel betaalbaar.
En dan heb je nieuw, bij elkaar passend.
En schema's staan ook op zijn site.
Heel veel verschillende schema's, die je kunt toe passen.
Prints en behuizing zijn er ook bij leverbaar.
De prints zijn zo danig dat je ze voor alle toepassingen en schakelingen,
schema's kan gebruiken.
Dus geen geklooi en toch heel leerzaam.
Je leert stap voor stap alle verschillende schakelingen en mogelijkheden
te doorgronden.
Alles word van haver tot gort heel duidelijk uitgelegd.
Dus ook de theorie van zijn verschillende schakelingen, die je kunt
toe passen.
Geen reclame van mij dus maar goede raad. ( En die is duur)
Je komt er verder mee als geklooi met oude rommel wat alleen maar
ergernis geeft maar een bedroevend resultaat.
Je leert daar hoog uit wat van solderen.
Dus even moeite nemen om te Googlen op Menno van der Veen PIT
UGT's.
Succes, Cees.

@Cees:

Wat een schitterende versterker is dat zeg. Kennelijk is die dus gedemonteerd, daar krijg je toch tranen van in je ogen?

Via MP heb ik zojuist deze trafo gekocht:

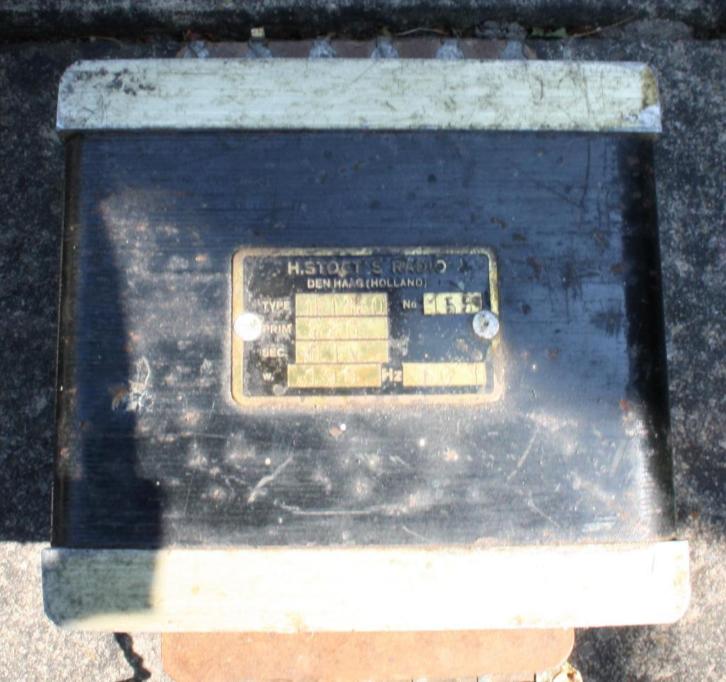

H. Stoet's Radio Den Haag sec: 550 V / 450 V / 400 V / 350 V / 250 V en 3 X 6.3 V(Type HT 250, No. 155, 190 Watt, 50 Hz)

190 W, zal ca. 400 mA zijn dan.





Het vervelende is dat hij geen symmetrische wikkeling heeft, dus gelijkrichten zal d.m.v. solid state moeten gebeuren, of?
Bovendien kan ik hier geen monoblocks mee maken maar moet alles op één chassis. Maar dat vind ik niet een groot probleem.

De trafo's die jij noemt zijn wel veel geschikter voor mijn doel, ik stuur je een PM.
Groeten,

Roel

@Roel ,

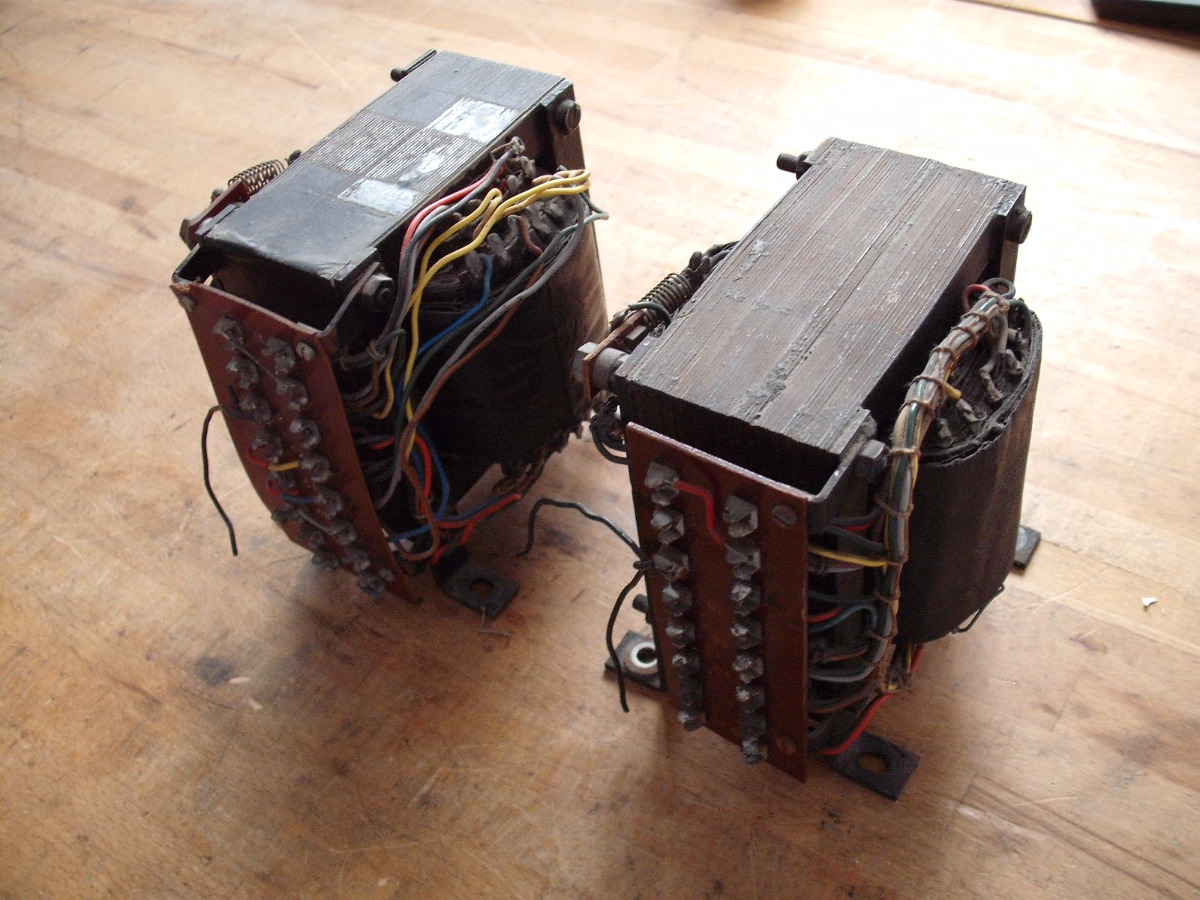

heb hier nog 2 trafo's van een Philips2788 bioscoopversterker zie link.
PH 2788

AC spanning 2x375 volt ,en 36 volt voor negatief, gelijkrichtbuis AZ50 of AX50.
rest via PM.

Ja er zijn zo ook veeel trafo,s maar mooie ?
ik heb ze ook wel gehad in de vroegeren tijden
er zijn goede PH trafo,s ook van stoets en meer merken
Het zal allemaal goed passen voor HIFI is 6.K beter met EL 34 het gaat dan dieper
anders krijgt men een soort PA schreeuwer ja met 6.k minder aan watt,s maar rijk genoeg mooie watts
zo bezat ik ook de unitrans daar kan je een mooie versterker
mee bouwen met de passende voedings trafo,s
zo zijn er wel meer merken maar HIFI .? daar hangt een prijsje aan
succes er mee .
huub

Nou ja, is dat ook niet een beetje de uitdaging, Huub? Als je bij twee UGT's AD9047 een dikke trafo kunt vinden heb je toch mooi al het ijzerwerk voor een prachtige versterker?
Er zal niks mis zijn met een goeie torrenbak, maar ja, het is niet "glow in the dark" hé?

Groeten,
Roel
