Trafo voor 2 x EL34

Huub,
Natuurlijk de Karakteristiek van de speaker komt ook om de hoek kijken, maar die is van elke speaker ook weer anders. E.e.a. is met de feedback / terugkoppeling naar je voortrap weer recht te trekken.
Wanneer ik een trafo wikkel, komen er altijd sec. taps aan die 10% hoger en lager ligt, dan de berekende waarde.
Denk dat je voor een 6L6 (ab) in Push-Pull met een 100 -150 VA ijzerpakket de mooiste trafo kunt maken, die niet onderdoet aan een USA versie.
Zoals ik al zei, komt de 6L6 in de buurt van een EL 84 versie, heb even gekeken maar het zit inderdaad in de buurt.
And.. By The Way

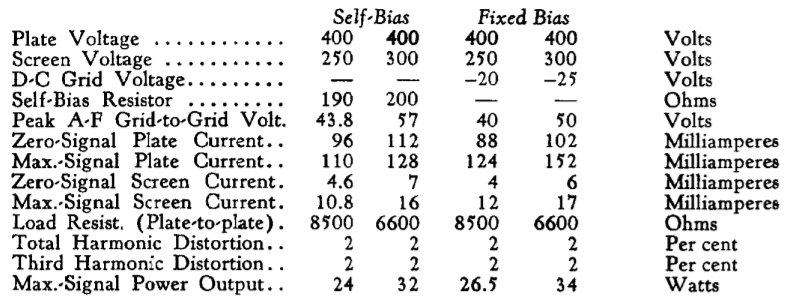

Als er van een buis veel data beschikbaar is, dan is het wel van de 6L6

Maaar het is toch wel Zo
Dat als men een ball of singel endet versterker maakt
dan is een nabeschauwing toch wel op ze,n plaats
Het oortje zegt niet alles of de balance versterker wel goed in balance is ?
Het is ook beter bvb de versterkers aan te sluiten aan de scoop met toongenerator
en de uitgang af te sluiten bvb met een zware weerstand na gelang de watt,s van de versterker en de ohm sek
Dan zien of er een mooi blokje in zit en de sinus vooral gelijk met ball versterkers
en dan een volt,s meter er bij aan te sluiten . dan kan je ook zien wat het rein watt,s vermogen is
dat berekenen met de LS ohms weerstand met de volt .
maar een mooi goed blok te zien is zeer goed .. .
Dan kan je ook pas zien hoe goed de trafo,s passen en of er wat bij zit wat niet moet zijn
Het oortje zegt NIET alles . . Je kan ook zien of het negentief goed is en met de testkop kan je de trappen volgen met de scoop opsteling dan kan je ook zien of de uitgang een mooi blokje geeft
en of er iets bij zit uitschieters bvb .
lees het boek van Dirksen bvb zo is er wel meer lectuur op dat gebied .
succes verders

@Buisje,

Hans, je hebt inderdaad een kritisch punt te pakken met de anode-impedantie van de trafo,
maar wat dacht je van de luidspreker...

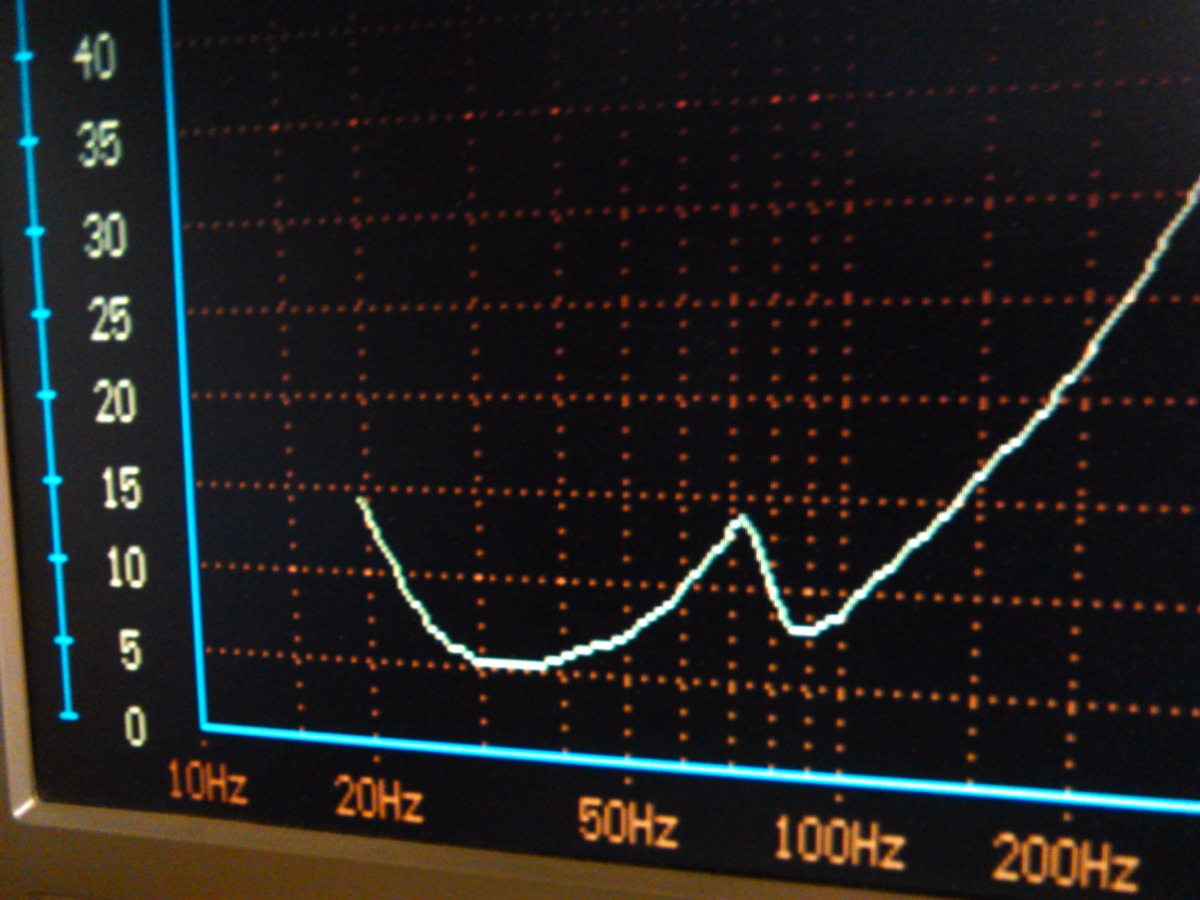

Onderstaande foto geeft de ohmse waarde van mijn subwoofer aan, en dat zal zeker doorwerken op de Raa.

Ja.... Kleinigheidje hou je toch...
Maar het gaat wel degelijk, wanneer je de berekende waarden aanhoudt.
Moet wel zeggen dat ik al veel trafo's gewikkeld heb, omdat ik met mijn toepassingen ook geen kant en klare trafo vinden kon. Modulatie trafo's komen ook nogal precies, maar na een paar keer goed gekeken en gemeten te hebben aan originele trafo's, word je steeds wijzer en weet je waarom deze fabrikant het zo gedaan heeft.
Een belangrijk aspect waar men te makkelijk overheen kijkt is de "Raa load" , die gaat geleden bij een bepaalde G2 / Anode spanning , e.e.a. komt erg kritisch, zo ook bij uitgangstrafo's van audio PA's is het hetzelfde.
Mis aanpassing van 500 Ohm aan de 6000 Ohm Push-Pull kant, zal niet erg zijn, maar men moet nu eenmaal wel in de buurt blijven om het optimale te bereiken. Ook vergeet men vaak dat je met je secundaire load / verhouding , je primaire load bepaald.

Maar effe een vraag, heb je die nieuwe trafo met meten ook met je zelf gewikkelde versie vergeleken? Effe wisselspanning van 50 volt op de primaire en je weet de wikkel verhouding. En daarmee kun je alles wat je nodig hebt uitrekenen.. Draad diameter van de onbekende trafo meten. Ohmse waarden meten, even de koperdraad tabel raadplegen en je weet hoeveel meter draad er op zit ...enz... Zover ik het nu uit mijn hoofd zien kan, zit die dubbele 6L6 in de buurt van een EL84 Push-pull versie... Maar zoals gezegd, is de G2 en Anode spanning in deze voornaam om de juiste Raa waarden te bepalen..

En vergeet even niet dat de USA jukeboxen vaak een afwijkende speaker impedantie hebben, die vaak hoger ligt dan wat wij gebruiken.

Wanneer je de uitgang trafo's zelf wikkelt, kun je natuurlijk alle kanten uit.

Hans,
Het zelf wikkelen van een uitgang trafo ik vraag me af of dat wel te doen is.
In het verleden heb ik dat voor een Seeburg V200 Jukebox met tweemaal 6L6 in de eindversterker eens laten doen in andere Jukeboxen die ik reviseerde ben ik af en toe ook een zelf gewikkelde uitgang trafo tegen gekomen.
Eind van het liedje was dat ik er in alle gevallen een Hammond uitgang trafo geschikt voor push-pull in monteerde omdat de zelf gewikkelde ver onder huiskamer volume nivo vervormde.
Een slecht klinkende niet gereviseerde buizenradio klonk nog beter.

Cees, helemaal mee eens.
Niet iedereen hier en op andere fora zijn voldoende onderlegd, en ja, natuurlijk zijn daar de overige leden voor om te helpen met e.e.a. wanneer dat nodig mocht zijn.
Ik sta overal voor open en probeer met verstaanbare begrijpelijke taal mijn bijdrage hieraan toe te voegen..
