Trafo voor 2 x EL34

Hier een voorbeeld van een UGT voor 2xEL34 met daar onder de stroom en spanningsgegevens voor 35 watt.
de wikkelgegevens zijn geen garantie voor een high-end trafo.
Dit hangt van zoveel meer factoren af, gekozen blik soort, het aantal secundaire lagen,
om er maar 2 te noemen.

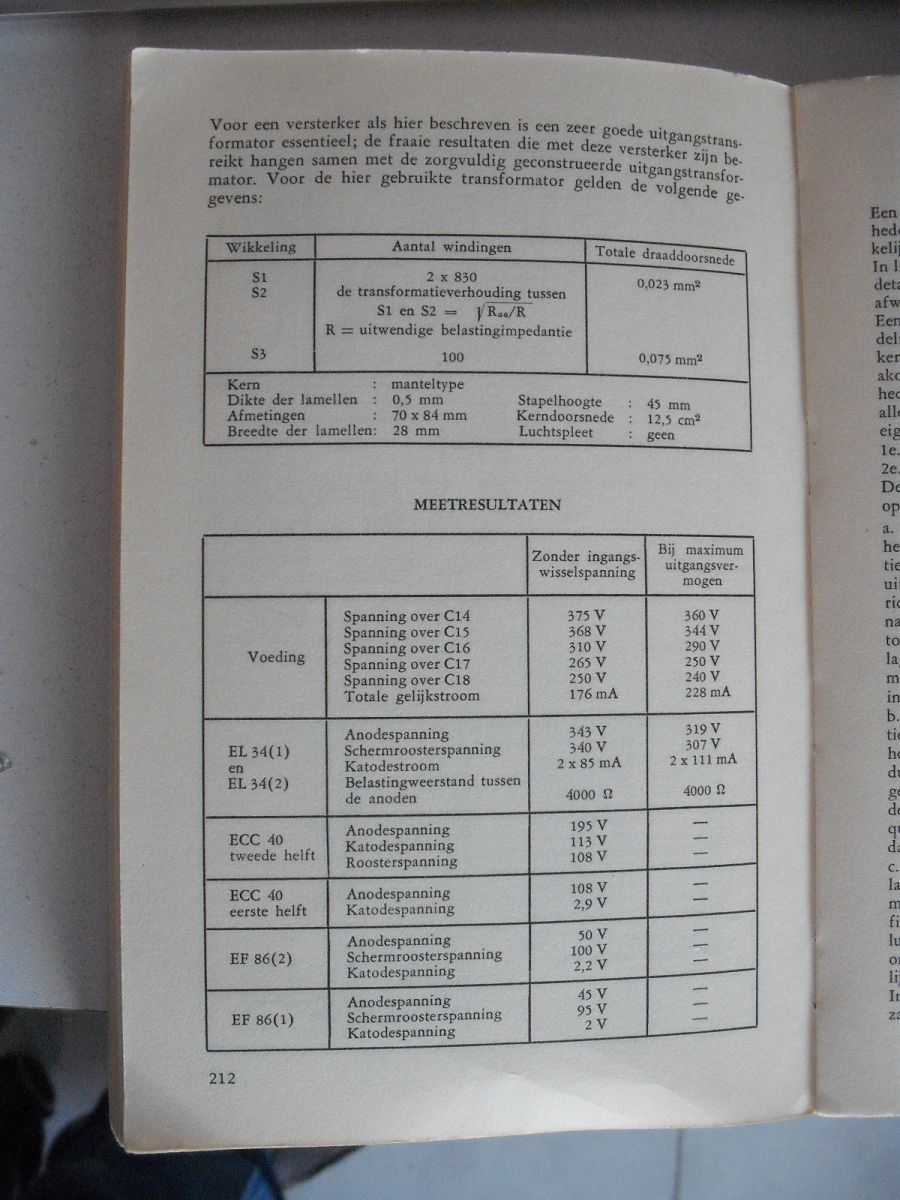

Hieronder de gegevens van Rodenhuis (Philips) s3 = de tegenkoppelingswikkeling.

Ja er zijn lijn versterkers PA met de EL 36 uitgrust
meet bvb 4x EL 36 en twee keer el 36 met potmeter schuiven
Huub

Bert, ik kwam er op het internet een paar tegen, met 2x en 4x de El36.
Alleen waren dit ( Geloof ik) allemaal met 100 Volt uitgangen...

Ik had ook niet veel andere keus vanwege de lage P - P uitgangstrafo natuurlijk.
Had ook nog de optie met de 6080 / 6ASW7 dubbel triode aan de slag te gaan, maar dat probeer ik met de andere Geloso uit. Deze buizen zijn allemaal Line output tubes geweest in B/W tv sets... de 6080 zat ook in regulated DC Power Supplys.. maar... 2.5 Amp filament per buis.... Geloso heeft maar 2 x 2.5 Amp aan 6.3 Volt en ik wil er dan graag meteen 4 in steken, dat wordt 10 Amp.... Pffff

Roel / Cees,
De gebruikte trafo is inderdaad aan de krappe kant, maar omdat het hier een radio ontvanger betreft die doorgaans niet erg hard staat, heb ik bij gebrek aan wat anders deze genomen. Met een wat lagere G2 / ruststroom, gaat het perfect en heb toch ruim voldoende audio.. Ook omdat ik het volume van de originele 4010 met deze trafo er in, ruim voldoende vond.

Het is een 50 VA ijzerpakket, origineel met air gap, het zou dus moeten gaan, ja this wat krap, maar kleinigheidje hou je toch altijd in onze hobby.

Hij staat in ieder geval niet zo onwijs heet in zijn voetje dan een EL84 in deze functie zou staan.. En had nog stuk of 20 van die EL 34ers liggen al jaaaaren.. And that's all about..

Heb voor de EL 36 gekozen vanwege de lage P - P imp. en omdat Philips eind 50er jaren er ook al HiFi versterkers mee maakte.

Hans,
Een voorbeeld daarvan is de Philips AG9007 krachtversterker met 4 x EL36.
Het vlaggenschip binnen mijn Philips HIFI buizenversterkers.
Ik weet eigenlijk niet of er nog meer Philips HIFI versterkers zijn met de EL36.

@Cees,

Ik neem aan dat je goedbedoelde adviezen geeft, en daar bedank ik je ook voor.

Ik stel één simpele vraag, of eigenlijk meer een opmerking: "is die trafo niet een beetje mager", een vraag overigens die volkomen legitiem is, en noch van domheid, noch van onwetendheid getuigt.

Zie Mullard datablad voor de EL34 van jan. 1964:

"operating conditions for two valves in push pull"

Naast een hogere spanning voor meer vermogen, geven ze óók voor P_out = 48W:
375 V op de anode, en -33 V op het rooster 2 x 30 mA. Dat wijkt niet zo héél ver af van de gelijkgerichte spanning van 366 V bij 120 mA die de bedoelde trafo kan leveren.

Daaraan ontleen je volgende, zeer voorbarige conclusies:

-Tsja, men begint met oud tweedehands spul om geld te besparen

-..je komt er verder mee als geklooi met oude rommel wat alleen maar
ergernis geeft maar een bedroevend resultaat.

-Een te lage anode spanning en ook nog eens een te lage anode stroom.

- En uit de vraag die hiermee verband hield blijkt duidelijk dat de vraag
steller weinig of geen kennis van zaken heeft of had.

-Beter een "domme"vraag dan helemaal geen vraag

-Eerder een goed advies om te voorkomen dat de vraag steller zijn
zuur verdiende centjes gaat omzetten in iets dat teleurstelling met
zich mee gaat brengen.

-Voor een veel verder gevorderde hobbyist als de vraag steller, geld
dat natuurlijk niet. Want die zal wel weten wat hij of zij doet om dat
die zelf de basis kennis wel onder de knie heeft en al verder is als het
op bouwen van een bouw pakket met VDV PIT UGT's.

Nogmaals Cees, ik neem aan dat je het goed bedoelt, en als je zegt dat je op deze manier mede forummers probeert te helpen geloof ik je. Maar als ik lees wat je mij zo expliciet toedicht, krijg ik er niet een heel fijn gevoel bij.

Vriendelijke groet,

Roel
