Trafo voor 2 x EL34

Ik weet niet hoeveel aan watt,s jij wil?
maar in het PH versterker boek daar staat ook
een schema in .20 watt,s HIFI ultralineear ball schakeling
met twee keer EL 34. ECC 83 en EF 86 en GZ34 .gelijkrichter
denk dat het ook wel een mooie versterkers zijn
als mono blok kan je ook de EF 86 weg laten
jij maakt toch twee mono blokken voor stereo ?
Ik heb hier het boek in het duits van Philips
HIFI verstärker Schaltungen von E rodenhuis .
ik zie niet in waarom engelsen schakelingen die zijn Vast
eigenwijs
Huub

@Cees,
Ja, inderdaad. Nu ik het ijzerwerk heb, en dus de grenzen van de mogelijkheden weet, kan ik eens rustig over het verdere verloop gaan denken.

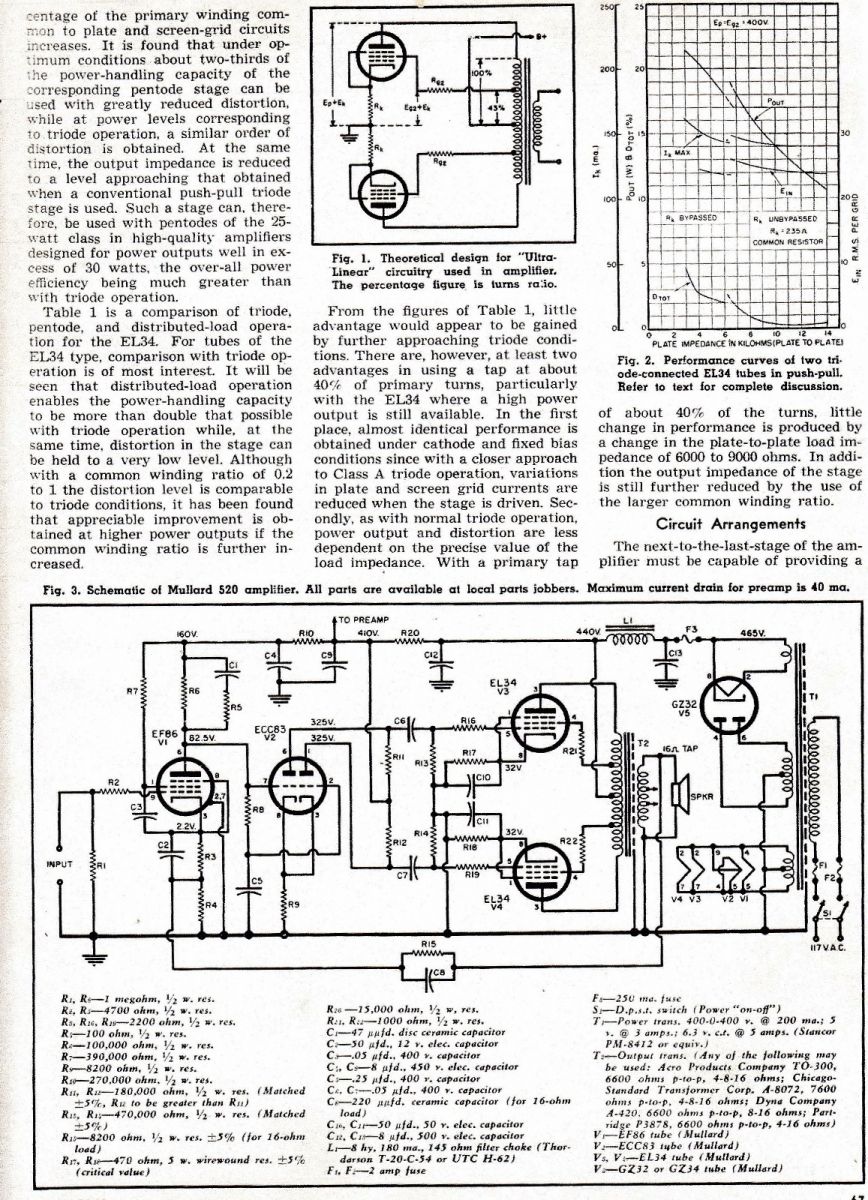

Hang me er niet aan op, misschien wordt het héél anders, maar momenteel zit ik te filosoferen over twee verschillende monoblokken. Eén volgens klassiek ontwerp, bijvoorbeeld de Mullard 520 Amp, gepubliceerd in april 1956*:




Waarbij ik dan R₁₅ en C₈ instelbaar zou kunnen maken om de grenzen van een stabiele instelling vast te stellen.

Om helemaal in stijl te blijven, zou ik dit blok dan helemaal voorzien van mosterd c's, -ook de koppel c's- die ik trouwens nog 'nieuw' heb liggen.

Óf ik zou kunnen gaan voor de Williamson versterker, waar in die tijd ook veel over te doen was.

Het andere blok zou dan de nieuwste inzichten moeten volgen, bijvoorbeeld één van de mooie ontwerpen van Triode Dick. Hierin komen dan ook de fancy koppel c's waar zo hoog over wordt opgegeven tegenwoordig. Natuurlijk maken deze ontwerpen gebruik van moderne UGT's maar die concessie moet ik dan maar doen.

Dan komt er nog een relais aan te pas, met een touwtje eraan naar m'n luisterplek. Op willekeurige momenten schakelt mijn vrouw dan heen en weer tussen de blokken, zodat ik niet weet welke van de twee actief is.

Als dan op die manier is bepaald welke de mooiste versterker is, althans wat ik daarvan vind, ga ik kijken of uitgebreide metingen dat bevestigen.

Ik ben verschrikkelijk benieuwd wat hier uit gaat komen.

Maar zoals gezegd Cees, voorlopig is dit nog gefilosofeer in de ruimte (en vooral tijd), misschien wordt het héél anders!

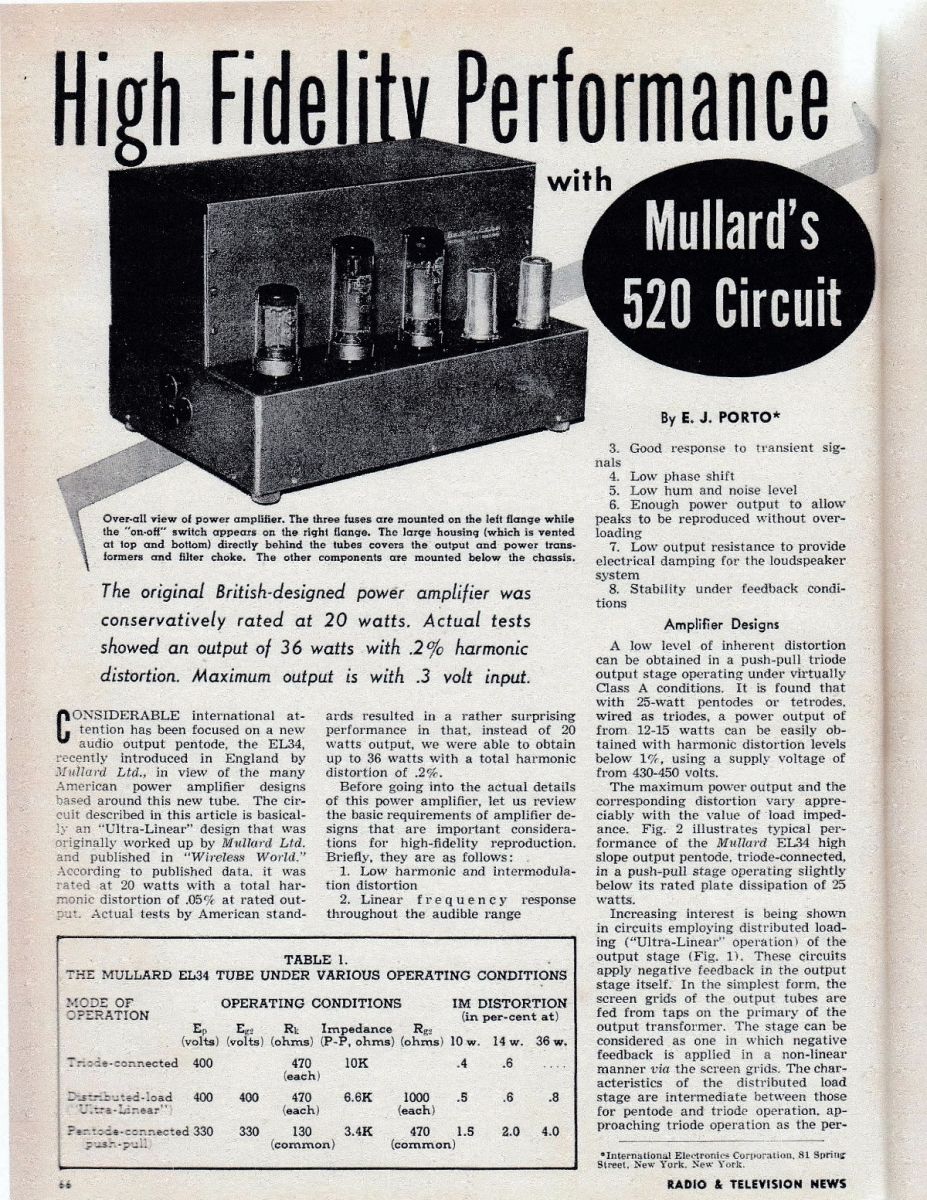

*) Het complete artikel uit april '56

@ Roel,
Het gaat er nu op lijken dat er een mooie stereo buizen bak gaat komen.
Ik ben benieuwd hoe het bouwplan en schema er uit gaan zien en het
verdere verloop van het opbouwen.
Chassis maken, plaatsing en opstelling van de onderdelen,enz.
Succes met het verdere verloop van dit buizen versterker project en het
uiteindelijke resultaat, de muziek weergave.
Daar gaat het uiteindelijk om, de muziek beleving.
Cees.

@Bert:
Ja, als dat apparaat klaar is zal ik er maar een hijs oog aan lassen

@Cees PA1DBA:
Goed idee, als ik zo ver ben zal ik dat zeker doen.
Ik stuur je zo een PM.

Groeten,

Roel

Nou Roel,
Het ijzer is verzameld , nu de rest van je verlanglijstje nog.
Zet het hier maar neer, wie weet gaat het dan sneller......

Flinke lummels Roel :woohoo:
