Riaa Actief of Passief?

@Peter,
Dat wil ook ook weten, en zien op de scoop.
In het middengebied zal er wel een punt met een nette blok liggen.
kan met een anti-riaa wel wat vervorming meten, maar dan heb ook de vervorming van de anti-riaa erbij.
Dus beter is het niveau aanpassen tussen laag en hoog tijdens deze meting, conform karakteristiek.

Zoals ik al eerder aangaf, zal de blok er nooit recht uit komen, omdat de frequentie karakteristiek niet recht is, hoge tonen worden verzwakt en lage tonen versterkt.
Je kunt je afvragen wat voor zin het heeft om met een blok te meten.

Groeten,
Peter

@Huub,
bij welke frequentie wil je de blok zien ?

Cees wat laat de vvst op de scoop zien ?
dat geeft een beetje het idee op blok
huub

@Jan,
Zou ik ook denken , maar in het origineel en op de onderdelen lijst staat 150pF styroflex.

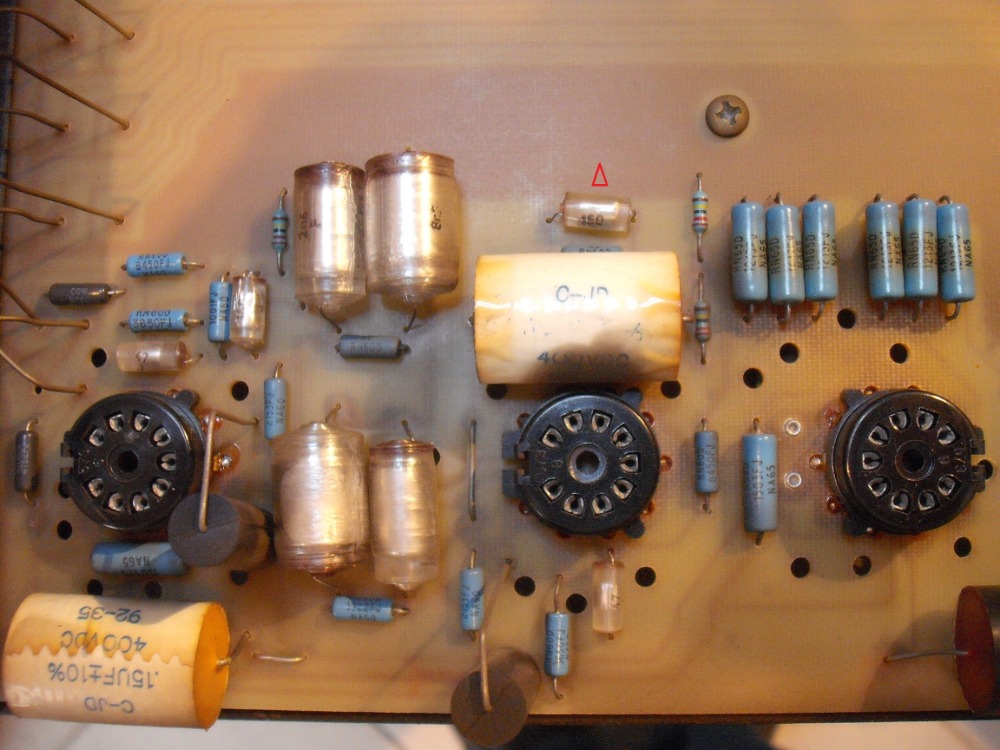

zie deze foto van een CJ die al een aardige rit heeft gemaakt.
boven de linkerbuisvoet zie je aan elkaar 150pf/r1001(=1k)

Nog een opmerking: Klopt de waarde van C5 van 150 pF? Moet deze niet hoger wezen? Het kantelpunt van de combi R9 en C5 ligt op 0,15 uS en dat komt grofweg overeen met een frequentie van 1 mHz. Boven deze frequentie zal de versterking van V1b toenemen met een factor van ca 2 en dat lijkt mij volkomen onzin in deze schakeling. Ik verwacht dat de waarde van C5 hoger is.

Groet, Jan
