Riaa Actief of Passief?

Ziet er mooi uit.
Ik ben nieuwsgierig.

Thijs

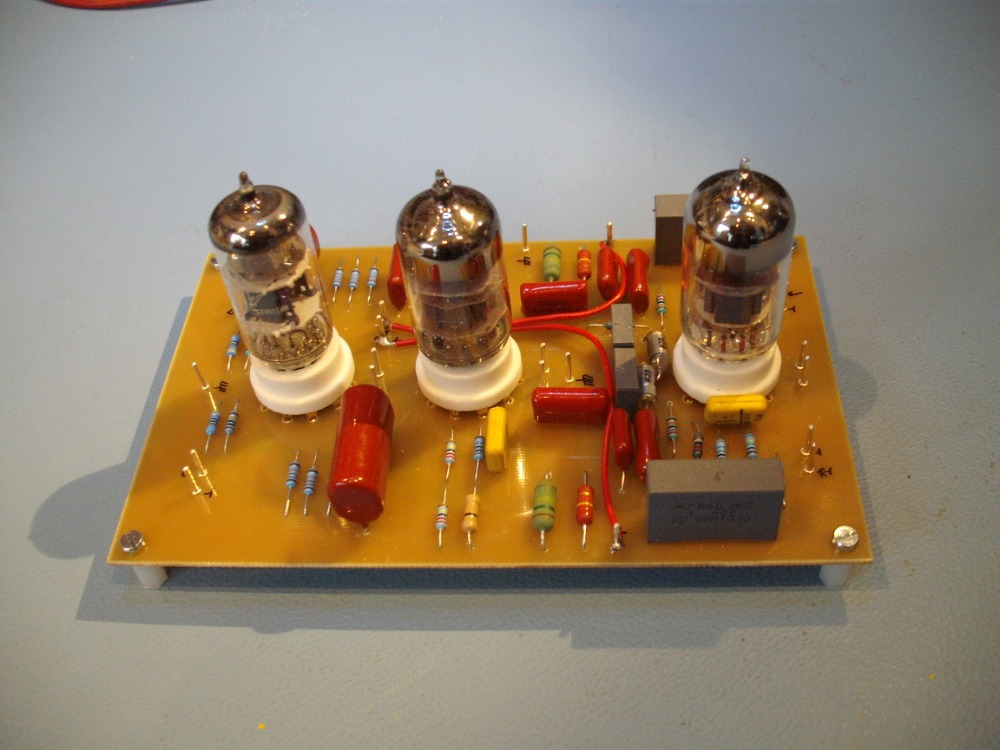

Gisteren de print afgedrukt van de passieve buizen MM versterker, gelijk met wat andere printen voor mijn werk.
Uiteindelijk ben je daar wel even mee zoet voor dat je alles weer hebt opgeruimd en schoongemaakt.
belichtingsbak , ontwikkelaar aanmaken, etsbad aanmaken en verwarmen.
Maar de proto staat nu klaar om getest te worden.
Wordt vervolgd.

ok doe ik deze week end

@Albert,

Hier meet ik 150 volt over de 39k anode weerstand bij 316 v op de anode ,dat is een kleine 4 mA.
zelfs bij deze buis in volle sluiting A>K kan er niet meer lopen dan 8mA

Denk dat je hier een meetfout hebt, de andere buizen hebben hoogohmigere anode weerstanden,
en trekken veel minder .

je ECC81 kan een kathode /gloeidraad lek hebben. er word een max verschil van 90volt opgegeven,dus je kan met een weerstandsdeler vanaf de hoogspanning + 75 volt op je gloeicircuit kunnen zetten t.o.v. massa.
dit is statisch en trekt op de deler na geen stroom.

De ECC83 mag + 180 volt ff/k hebben, dus dat loopt wel los.

Zou toch nog even je meetinstrument controleren, en of je wel zeker een ECC81 hebt, ipv.een 88 oid ?

Cees,
bedankt voor het antwoord.
Het is één kanaal gebruikt om als voorversterker op de Philips 541. De gemetenstroom is dhet totaal verbruik hoge spanning. Is dat te hoog?
Ik ga proberen om de stroom te meten op elke triode apart.
Hier is een foto .
-Om de twee ingangen als mono signaal te gebruiken,is he niet beter om de tweede ingang ook via een extra R1 en R3 naar de stuurrooster 2 te brengen?
- Brengt het iets als ik de ongebruikte 1/2 ECC81 paralel schakelt met de eerste? ( het zou eenhalve inwendige weerstand geven ? mail.google.com/mail/u/0?ui=2&ik=232a69d...8&view=att&disp=safe
groeten,
albert

@Huub,
Met dc gewoon 1 kant aan massa, of als er veel spanning op de kathode staat ophogen met een hoogspanning via 2 weerstanden. spanningsdeler uit hsp.
