Revisie plan AG9007.

Hoi Bert,

Slim gedaan zo!

Nu weet je tenminste wat de manco's zijn van de eindtrap en heb je een begin.
Had je deze meteen gereviseerd en het was niet goed dan zoek je je een breuk.
Misschien kun je alvast proberen de EL36 buizen te wisselen of het dan al beter wordt.
Heb je ook de gelijkspanningen al gemeten op de voedings elco's?
Iets meer dan 300V.
Let op; er zit een dubbele voeding in die niet direct aan chassis is verbonden.
En nog een derde die wel met chassis is verbonden voor de stuurbuizen.
Even het schema opzoeken, zal wel in de schematheek van de NVHR te vinden zijn.
Er zijn echter maar weinig versterkers echt goed zonder revisie, wat jij ongetwijfeld wel weet.
Dit type zonder uitgangstrafo zal best wel zorgeloos werken zonder revisie, de uitgang kan er tenslotte niet uitfikken als die er niet is.

Maar na revisie zal ie echt zijn tanden laten zien!

Succes!

Groet Frank

Bert dat je nog een voorversterker gebruik
Met de CD speler dat overstuurt toch die geeft genoeg sinjaal af
waar om niet gewoon een kastje met een potmete

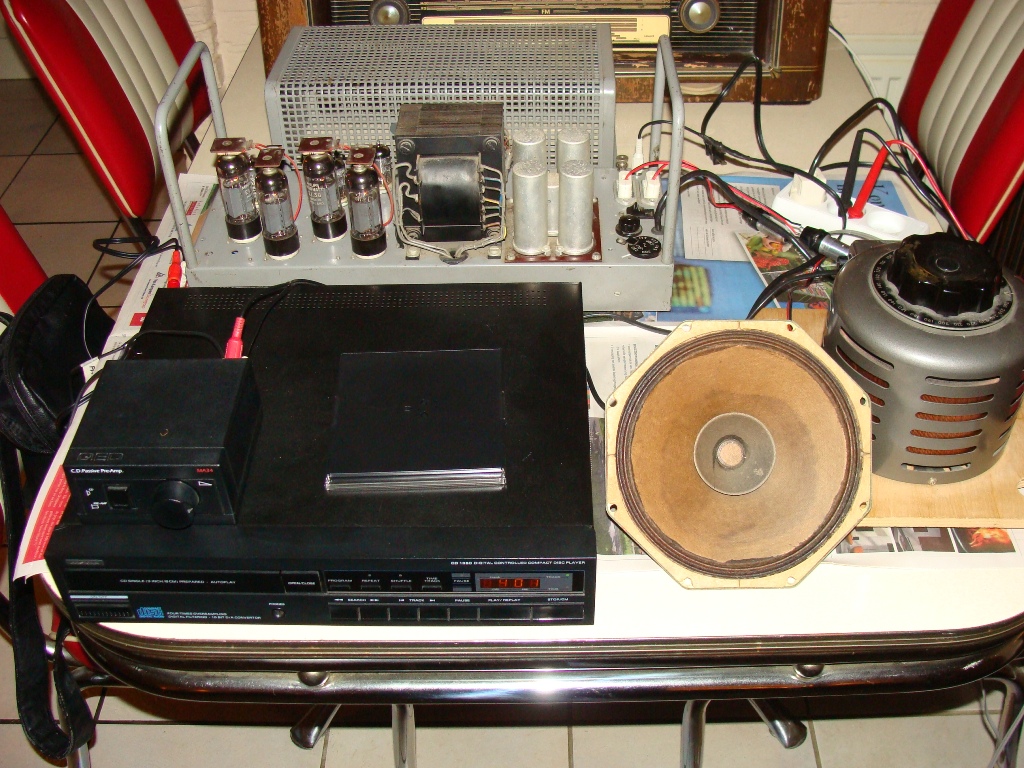

Huub in de testopstelling toen ik de CD speler direct op de eindversterker zat had ik deze ertussen zitten.
Zie foto opstelling is het zwarte kastje op de cd speler
Ook daar deed het probleem zich voor.

De AG9004 heeft voor elke ingang zo'n potmeter.
Ook met gebruik van de platenspeler doet het probleem zich voor zoals ik schreef.
Mijn AG9015 heeft dat probleem niet ook niet bij nog meer volume als wat ik aan de AG9007 geef.
Ten opzichte van de AG9015 heeft de AG9007 nog een weg te gaan maar eens zien hoe het gaande de verdere revisie verloopt.

Wat ook kan meespelen is het vermogen van de twee AD5046 luidsprekers welke 10 wat per speaker kan hebben.
Ze staan parallel met een impedantie van 400 Ohm waarbij de AG9007 60 wat levert.

Bert.

Bert dat je nog een voorversterker gebruik
Met de CD speler dat overstuurt toch die geeft genoeg sinjaal af
waar om niet gewoon een kastje met een potmeter
er tussen voor master volumen bvb 1,meg
die eind trap moet toch zoo vol ingestuurt zijn.?
Daar krijg je ook vervorming door en over sturing
Ik gebruik ook altijd zoo mijn versterker trapje
Ja met MD pickup dan een v.vst . Huub

Wegens verandering in de planning voor vanavond kon ik de opstart procedure vanavond rond 19:00 uur starten omdat mijn werkbij alsnog met vriendinnen op stap ging .

Tijdens de opstart procedure had ik er via een passieve voorversterker/ verzwakker een cd speler aangehangen.
Bij 100 volt begon dat op de AD3800AM al aardig te klinken.
Het proces was om rond 23:00 uur afgerond zonder problemen.
De bus elco's blijven koel zo ook de voedings trafo en de gelijkrichters geven de goede spanning volgen het schema.

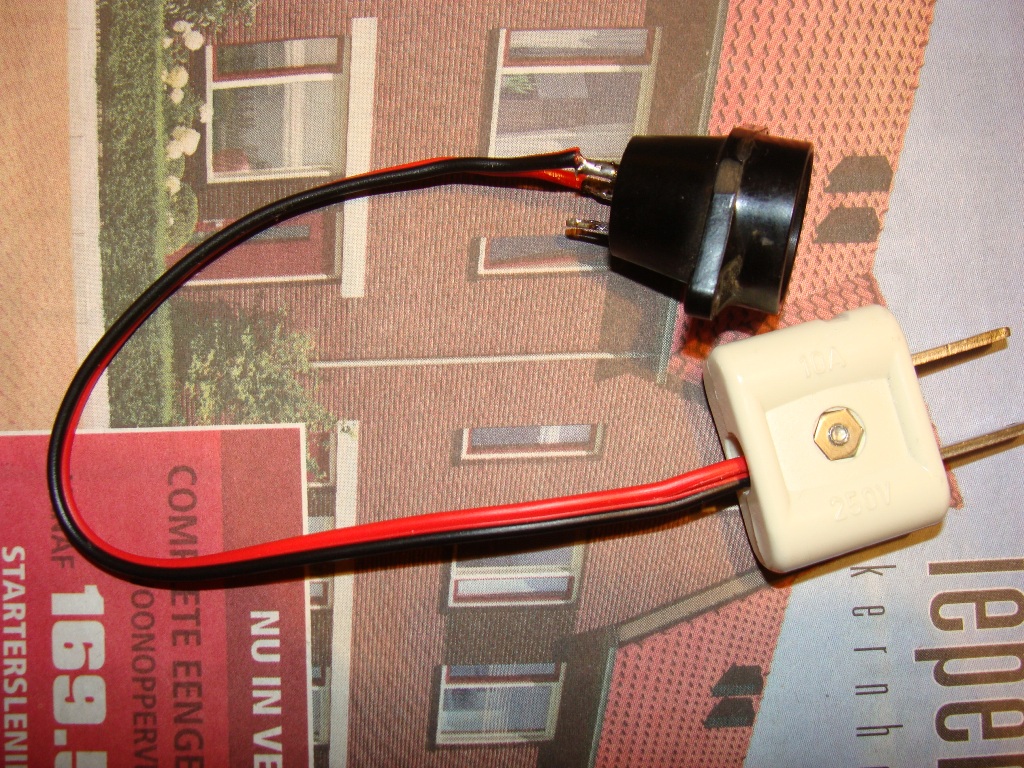

Tussendoor had ik al twee verloop stekers gemaakt om mijn AD5046's aan te kunnen sluiten.




@ Henk het volgende.
De drie EF86 buizen heb ik getest en meten verder goed.
Mijn buizentester is niet geschikt om de El36 buizen te testen dat ga ik komende week door een ex collega van me laten doen welke wel over een geschikte buizentester beschikt.

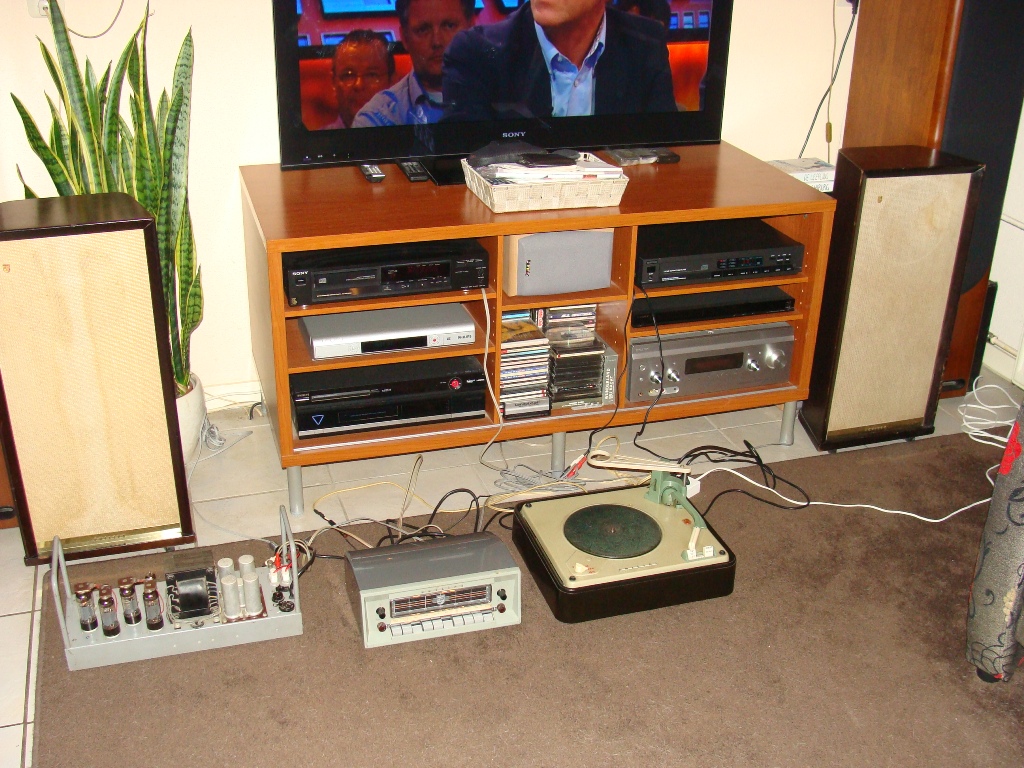

Inmiddels staat de set met de AG9004 en tweemaal een AD5046 proef te draaien om in te spelen hoelang nog hangt van mijn eega af zodra zij thuis is moet het slot erop.



Mijn bevindingen tot nu toe.
Bij hoog insturen van de eindversterker dus flink wat volume op de pedalen van de voorversterker begint de eind versterker heel licht te vervormen.
Ik moet wel zeggen dat de luxaflex dan ook al behoorlijk mee begint te zingen.




Zonder tussen schakelen van de voorversterker in de opstartfase was dit ook al het geval.
Met de voorversterker op de eind ingang van mij thuis installatie geeft dit geen enkel probleem hetgeen er op duidt dat het probleem in de eindversterker zit



Komende week ga ik stap voor stap verder met de revisie van de eindversterker deze is nog as is het resultaat valt me tot nu toe alles behalve tegen en zal waarschijnlijk beter worden.
We houden U op de hoogte.

De gebruikte componenten zijn over het algemeen in deze versterker van goede kwaliteit. De papier condensatoren zullen veelal nog redelijk in capacitieve waarde zijn. Dit zegt niets echter over de ESR waarde. Deze waarde was in het algemeen in de versterkers die ik gedaan heb ver buiten de specs, die je er van mocht verwachten.

De voedings elco's zullen na je formerings actie nog wel goed zijn. de kleine zou ik inderdaad allemaal vervangen.

Ik zou er ook een nieuwe buizenset in zetten en de oude set als reserve houden. Of meten met de tester en dan vervanging bepalen.

In ieder geval veel succes.

Voor de revisie van de AG9007 heb ik gekozen voor de volgende stappen.

1. in stappen van 50V met tussenpauzen van een uur de versterker opstarten.
2. In dien dit alles naar wens verloopt de versterker enkele dagen inzetten en in laten spelen.

Ik heb er voor gekozen dit systematisch te doen om te kunnen beoordelen of de versterker stap voor stap groeit tijdens de revisie.
De AG9004 heb ik inmiddels niet gereviseerd een paar dagen ingezet en dat heeft hem erg goed gedaan.

3. vervolgens vervanging van de koppel C's en kleine elco's.
4. Daarna de verdere componenten in stappen waar nodig.

Mochten er nog tips zijn dan hoor ik dat graag.

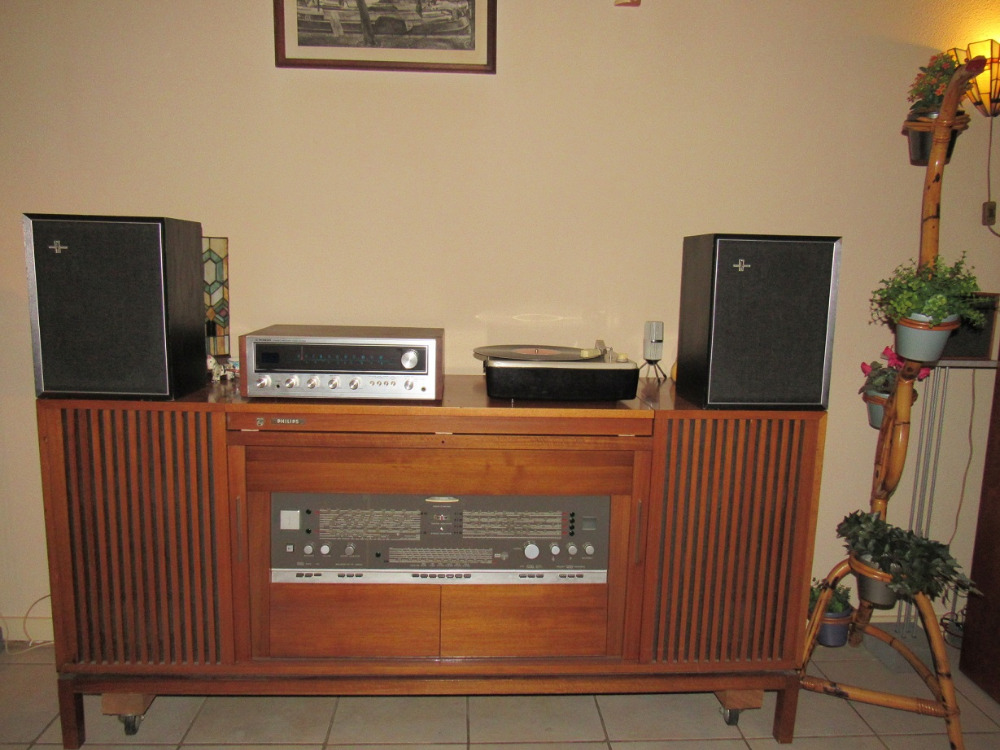

Morgen ga ik de versterker opstarten zie opstelling.
