Nieuw Philips AG9007 project.

De studio versie is dan bijna 10 jaar jonger maar in wezen nog helemaal hetzelfde als het oermodel uit 1957, behalve de besproken aanpassingen.
Dus het ontwerp zelf is niet meer verbeterd in die jaren, wil toch wat zeggen!

Alleen bij mij is ene 9007 nog anders uitgevoerd en mist misschien wel daardoor de beschermkap.
Zal binnenkort daar een foto van maken.
Hij is wel uit 1957.

Groet Frank

Volgens de documentatie van de Phonogram versie bestaat C14 uit twee elco’s van 320 µF, dus er moet er wel één aan de andere kant van het plaatje zitten. Je ziet ook dat er een draadje vanaf de - pool gaat door een gaatje naar de andere kant van het plaatje.

Groeten,
Peter

Als ik me goed herinner zitten er twee elco’s op het plaatje van 300 µF, aan de onderkant zit er ook één.

Zou kunnen Peter.
Echter in het archief kom ik deze twee afbeeldingen tegen.

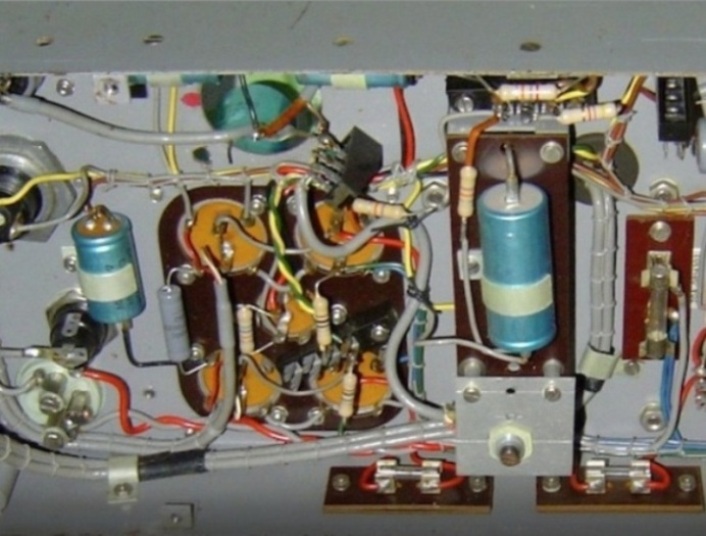

Een zonder unitran trafo wellicht het voormalige exemplaar van René en een met unitran trafo, het exemplaar van Robin.





Wellicht dat Aart (watergeluid) hier wat foto’s van de binnenzijde van zijn Phonogram exemplaar wil plaatsen.

Een werkspanning van 64 V. Is ruim voldoende, er staat immers geen gelijkspanning op de uitgang en voor de wisselspanning kun je de elco”s zien als kortsluiting.

Oké Peter zes 100uF 63V exemplaren kan ik dan ook gebruiken.
Die zijn alleen een stuk dunner en passen niet zonder aanpassing onder de beugels.

Edit,

De verschillen tussen de Phonogram en consument uitvoerng.

Phonogram.



Consument.

Er is in de loop van de jaren '60 nog een serie voor gebruik in Phonogramstudio's gebouwd die wat afwijkt van de standaard AG9007. Ik weet niet welke afwijkingen aan de eisen van Phonogram en welke aan de late productie liggen. Er is alleen een schema bekend van de nieuwe variant maar daar wordt wel op verwezen naar een oudere variant.

Ik lees met regel maat phonogram versterkers
Zijn deze van phonogram geweest ?
dat zijn toch een klein aantal van de opnamen studio,s
denk ik dan zo ? phonogram is van Philips dat weet ik wel
maar waarom deze verschillen ..waar komen de verstekers weg
is dat spec een studio aanbod
huub

Als ik me goed herinner zitten er twee elco’s op het plaatje van 300 µF, aan de onderkant zit er ook één. Die 50 µF volgens het schema lijkt me een drukfout, er zitten er in de standaard versie twee keer drie dubbele van 50 + 50 uF parallel, dus twee keer 300 µF in serie die bij de Phonogram versie vervangen zijn door twee keer 300 µF in serie. In beide gevallen dus 150 µF.
Een werkspanning van 64 V. Is ruim voldoende, er staat immers geen gelijkspanning op de uitgang en voor de wisselspanning kun je de elco”s zien als kortsluiting.

Groeten,
Peter
