Nieuw Philips AG9007 project.

Cees,
Ik had het ook nog nooit eerder gezien.

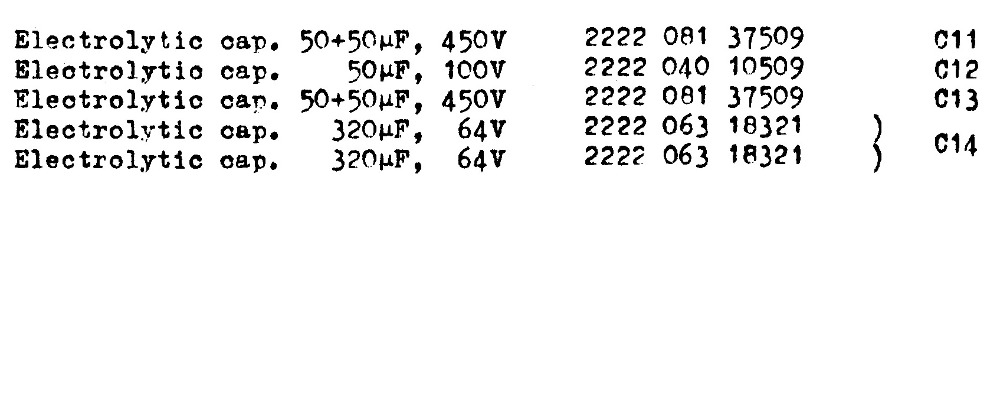

Bij de Phonogram uitvoering zijn ze naar een exemplaar teruggegaan C14,





Bij de consumenten uitvoering zijn de zes dubbel elco’s 30V en bij de Phonogram is de dubbel elco 64V.
Ik heb het idee dat die spanningen wat magertjes zijn.
Ik heb besloten DEZE te gaan gebruiken, daar heb ik een beter gevoel bij.
De diameter van die is hetzelfde ze zijn wel 2mm langer.

@Bert,
Duidelijk, 6 stuks voor 1 X 150uF bi-polair.
Nog nooit eerder gezien.
tnx.

Voor de beeldvorming.





Ik gebruik daar 6 100 mF exemplaren voor.





@ Cees.

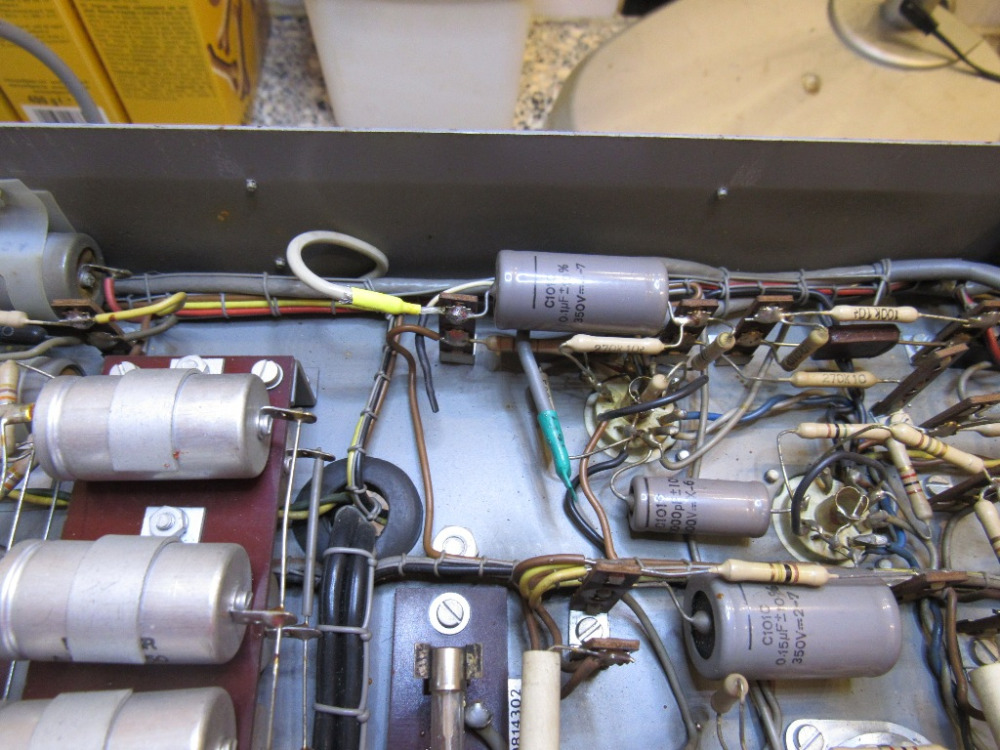

De grijze exemplaren zijn deels pio's en deels elco's

Cees,

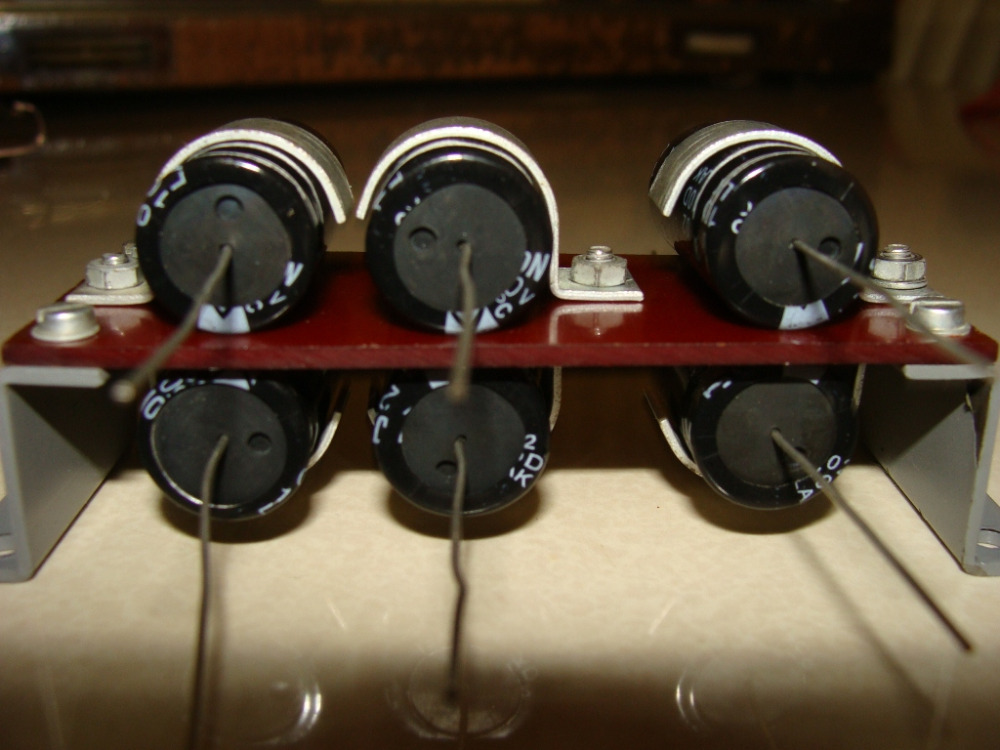

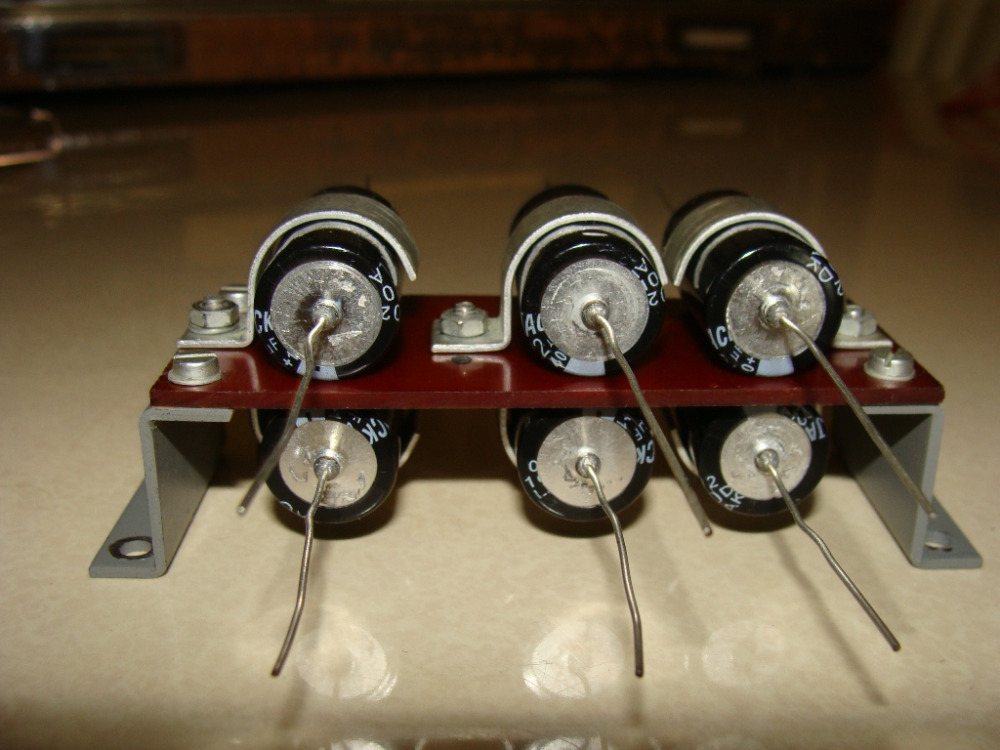

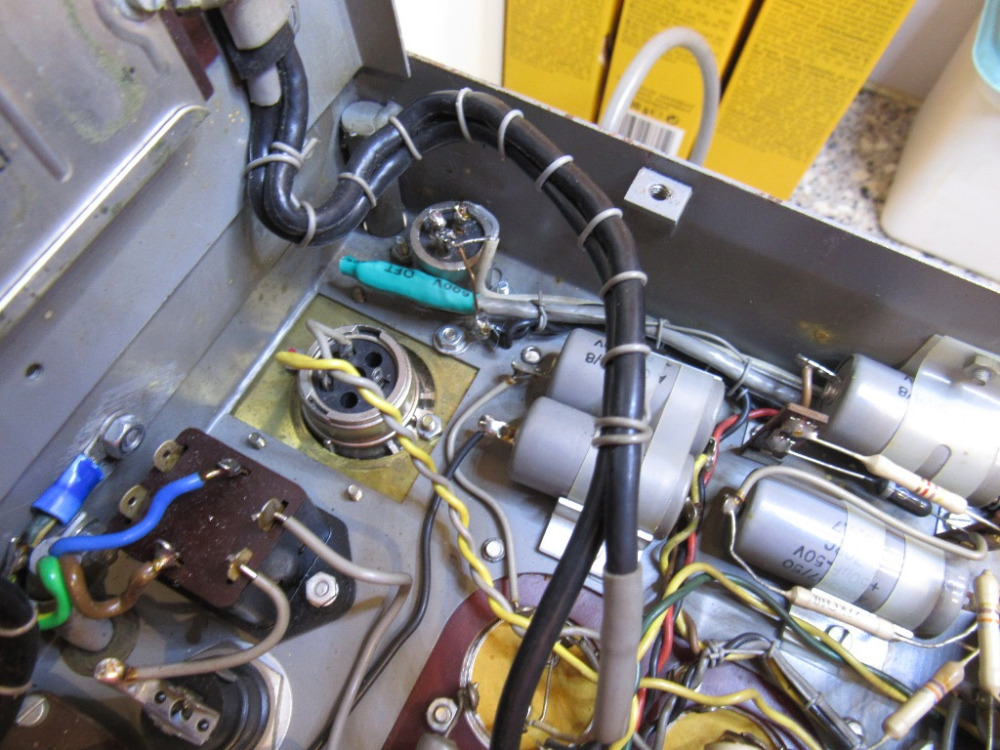

Dat zijn die batterij elko’s op een steun gemonteerd.

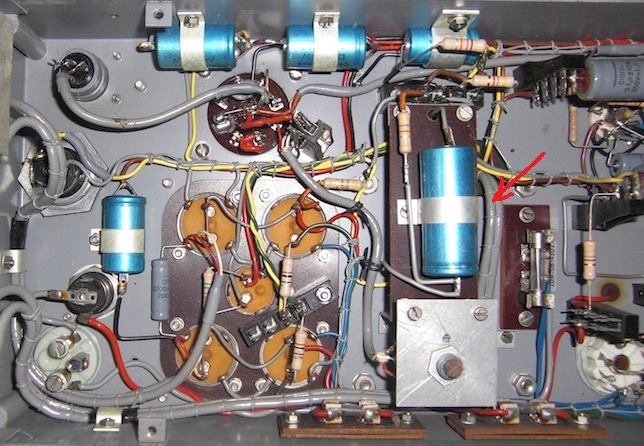

Je ziet het onder het chassis wat uit het midden.

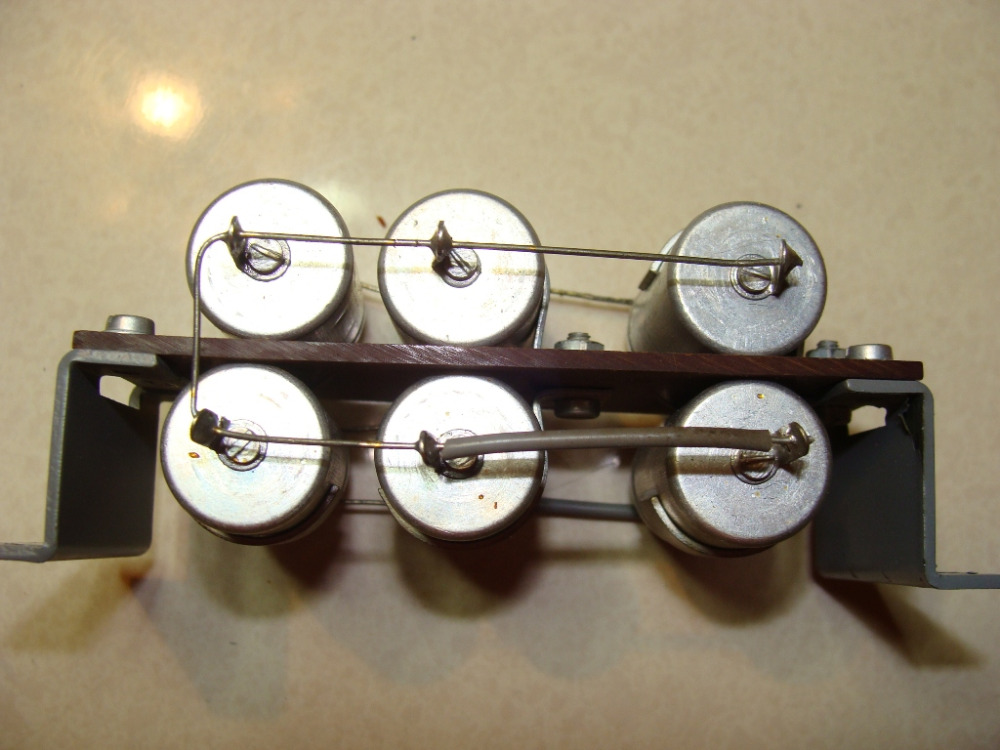

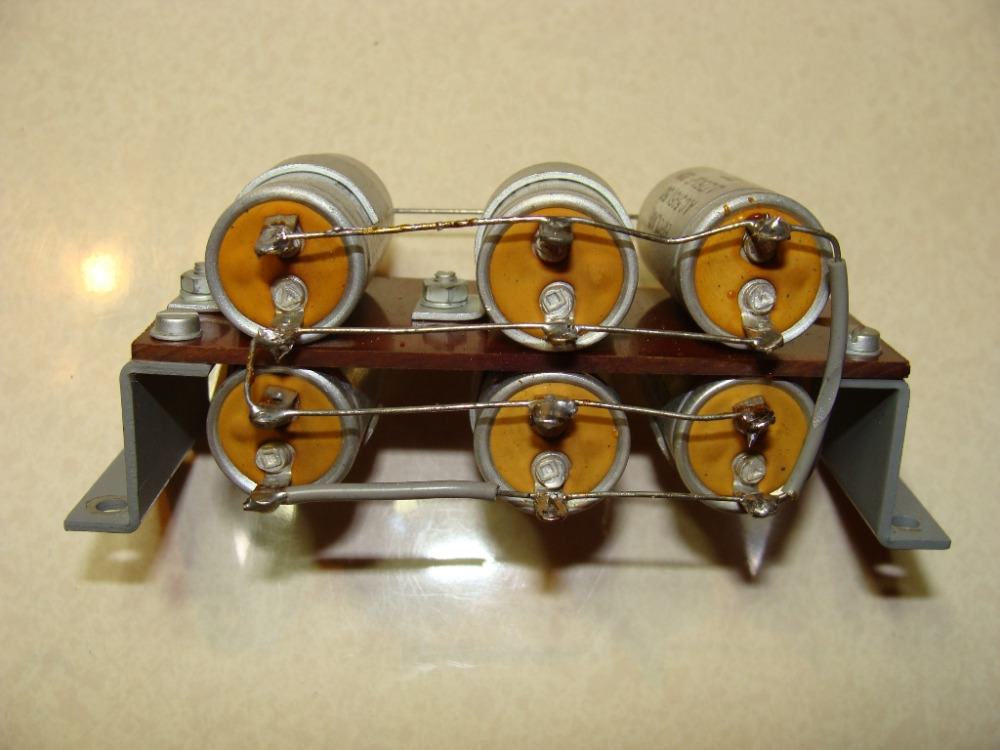

Er zijn 6 bip. elko’s parallel aan elkaar gesloten.

Met het vervangen van deze knapt de versterker al aardig op.

Mvg Frank

@Bert,
ik zie geen bipolare elko's, bedoel je die grijze van 0,15uF ?
Dat zijn gewone condensatoren,met de buitenlaag gemarkeerd door een zwarte streep.

De gebalanceerde aanpassing heb ik ongedaan gemaakt.
De bekabeling daarvan en de schakeling potmeter plus trafo heb ik laten zitten en middels krimpkous de bekabeling geïsoleerd zodat het wanneer ik dat zou willen weer makkelijk terug te zetten is.

Wat is er veranderd.
De volumeknop van de Jadis VV moet nu iets verder opengedraaid worden voor hetzelfde volume nivo wat bij mijn originele consumenten AG9007 net zo is en voor stereoweergave in balans is dat toch wat we willen.

Opvallend van deze eindversterkers vind ik dat ze op het vervangen in enkele gevallen van de bipolaire elco in de uitgang na eigenlijk geen revisie nodig hebben.

Het schema van de Philips AG9007 en AG9007 Phonogram uitvoering klopt niet of is niet in overstemming met de praktijk er zit namelijk een 150 mF bipolair exemplaar in in plaats van een 50 mF bipolaire .
