17TX210A

schreef :

Hierbij dan het goeie schema:


elco's in de voeding, met name de 100 µF exemplaren, zijn suspect ingeval brombalken.

Dank. Wat het lastig maakt is dat er verschillende schema's / configuraties in omloop zijn.
Mijn toestel is een 17TX210A-07. Er zijn blijkbaar veel modificaties geweest. Zo heeft de 07-versie een 'afstandsbediening' aansluiting (meer bedoeld voor bedlegerigen dan een echte AB). Met diverse componenten.

Maar vervelender zijn de juiste waarden.van de componenten:
Zo is boostercondensator C106 68nF ipv 22nF.
R28 is 180k ipv 390k.
Over R27 zit een elco van 100uF.
C1 is 0,1uF ipv 22nF.
Diode X5 (OA81) staat niet meer in het schema van de 07 maar zit er wel.

In het video gedeelte heb ik nog niet gekeken. maar daar zal ook wel e.e.a. zijn aangepast.

Tot nu toe vervang ik maar wat er in zit.  Maar het zou natuurlijk veel mooier zijn als ik een juist schema heb wat voor dit toestel geldt..
Zal wel lastig zijn na al die tijd...








Ik had al redelijk wat elco's vervagen. De overige staan ook op de nominatie. Dat ga ik dus ook doen.
Het belangrijkste issue is nu om het beeld stabiel te krijgen, dwz zonder bibberingen en flitsjes. Ik weet alleen nog niet of dat komt door de modulator in combinatie met de Humax-ontvanger of door de TV.
Daar kan ik alleen achter komen door dat te testen op een andere TV. Laat ik die nu net hebben weggedaan..

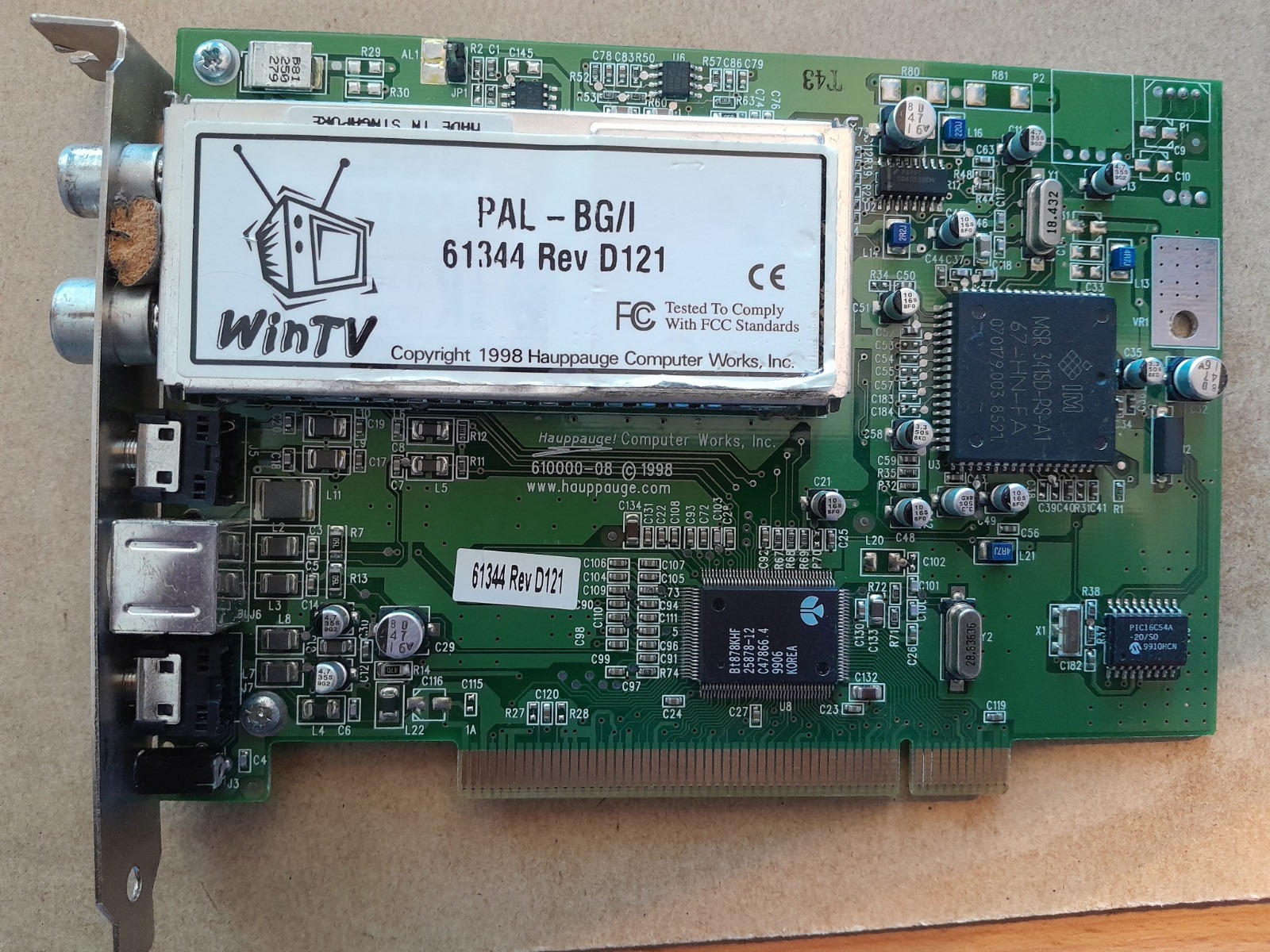

Wel heb ik een oude Hauppauge TV kaart in een oude PC gestopt, windows XP er op .
De drivers van de kaart heb ik kunnen vinden, het bijbehorende programma niet. Het is een Hauppauge WIN TV 61344 Rev D121.
Heeft iemand wellicht dat programma nog?




Hierbij dan het goeie schema:


Alle elco's in de voeding, met name de 100 µF exemplaren, zijn suspect ingeval brombalken.

Ik zit helemaal niet op te letten... Gelukkig maar! Heb teveel gedoe aan mijn hoofd momenteel, daar zal het wel van komen.

Hallo Tjerk,
TS heeft een 210A en geen 170A zoals jouw schema, dat is geen multilul toestel.

schreef :

Er er valt nog wat uit het beeld

Ja, duh! Dat testbeeld is 16:9. Daarom is het ook een ei en niet rond. Zie hier overigens geen brombalken. Die komen doordat elco's in de voeding slecht zijn. Het ontvangstgedeelte en video/audio moet van een brandschone spanning worden voorzien. Scoop geeft uitsluitsel. C173/4 zijn suspect.

Overigens is dit een multistandaard TV, dat maakt het wel complexer. Ook vanwege de spanningsverdubbelaar in de voeding en de ongebruikelijke UF80's.
