Hmm ik begin het toch wel erg vreemd te vinden. Volgens de 'plattegrond' van de onderdelen zit alles er beslist goed in.
Cees bedoel je met niet goed verbonden een slechte verbinding of niet op de juiste plek aangesloten?

Ik ben er vandaag weer een uur mee bezig geweest en weer alles nagelopen, doorgesoldeerd, nog een extra keer de verbinding gemeten met de ohm meter. Het zit er echt goed in. Ik denk dat ik toch iets over het hoofd zie, want bij hoog volume blijft die rot fluit komen als ik de bandrecorder ingang aanraak op PU stand.

De FM speelt geweldig, genoeg bassen en een fris geluid aan de kabel. Dus dan zou de eindtrap goed moeten zijn. Toch??
Als ik op FM op geen zender afstem en het volume vol opendraai en dan de bandrecorder ingang aanraak is de (harde) fluit er weer.
Alleen op (bijna) vol volume dus.

Heeft misschien iemand een foto van de onderkant chassis van een B7X73A of B7X72A zodat ik het nog een keer kan vergelijken.
Op internet staan er twee maar die zijn te slechte kwaliteit.

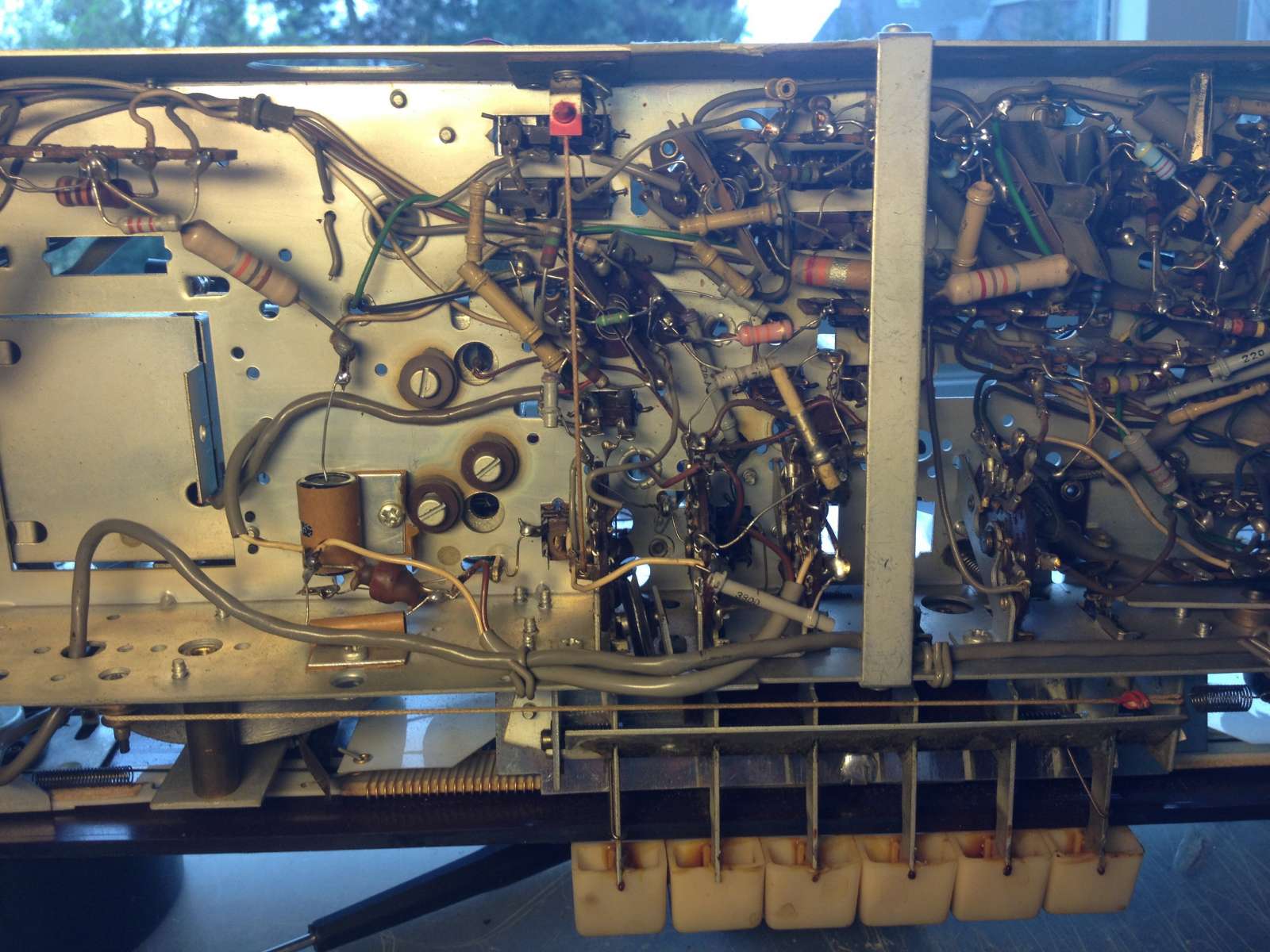

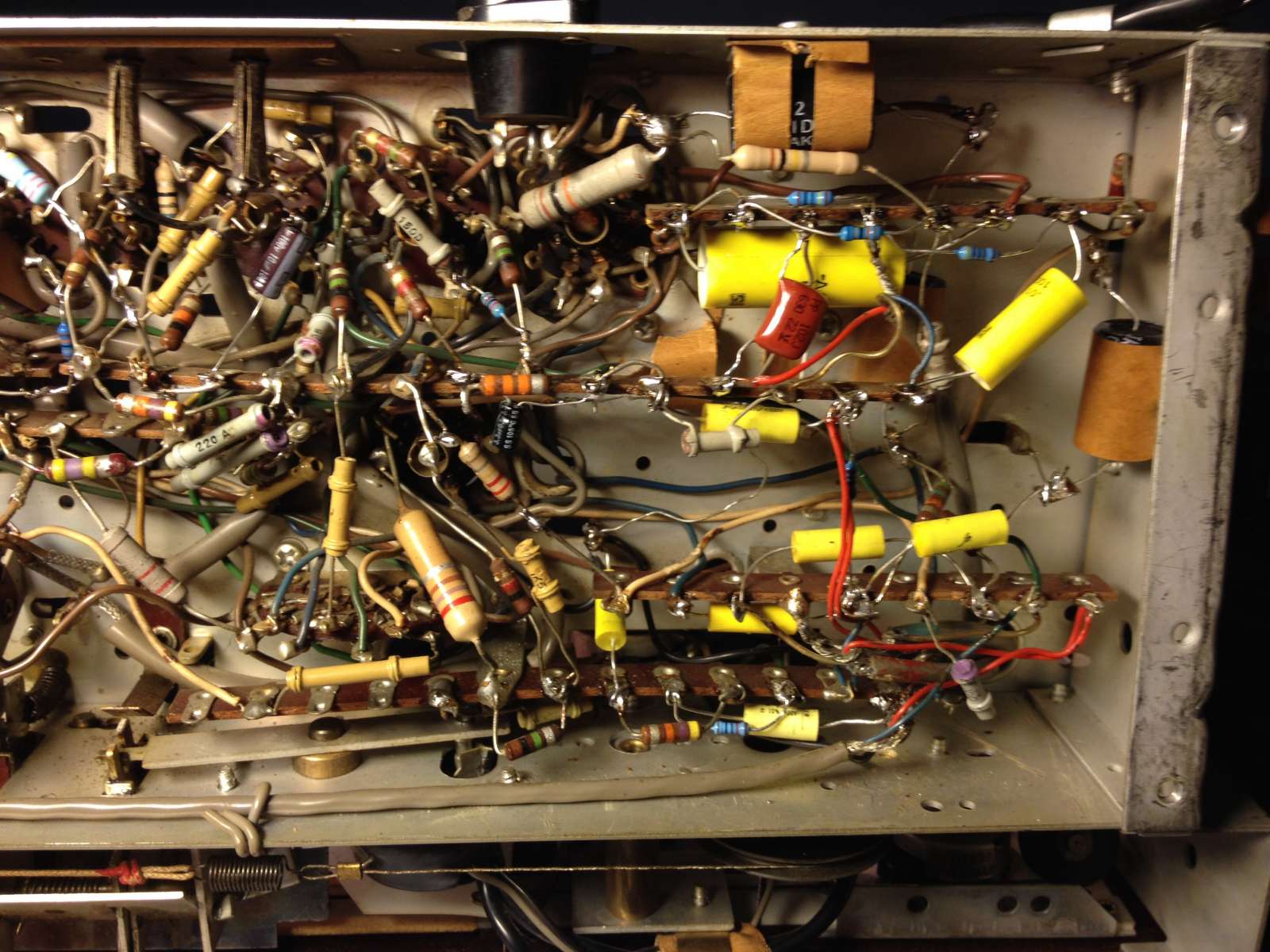

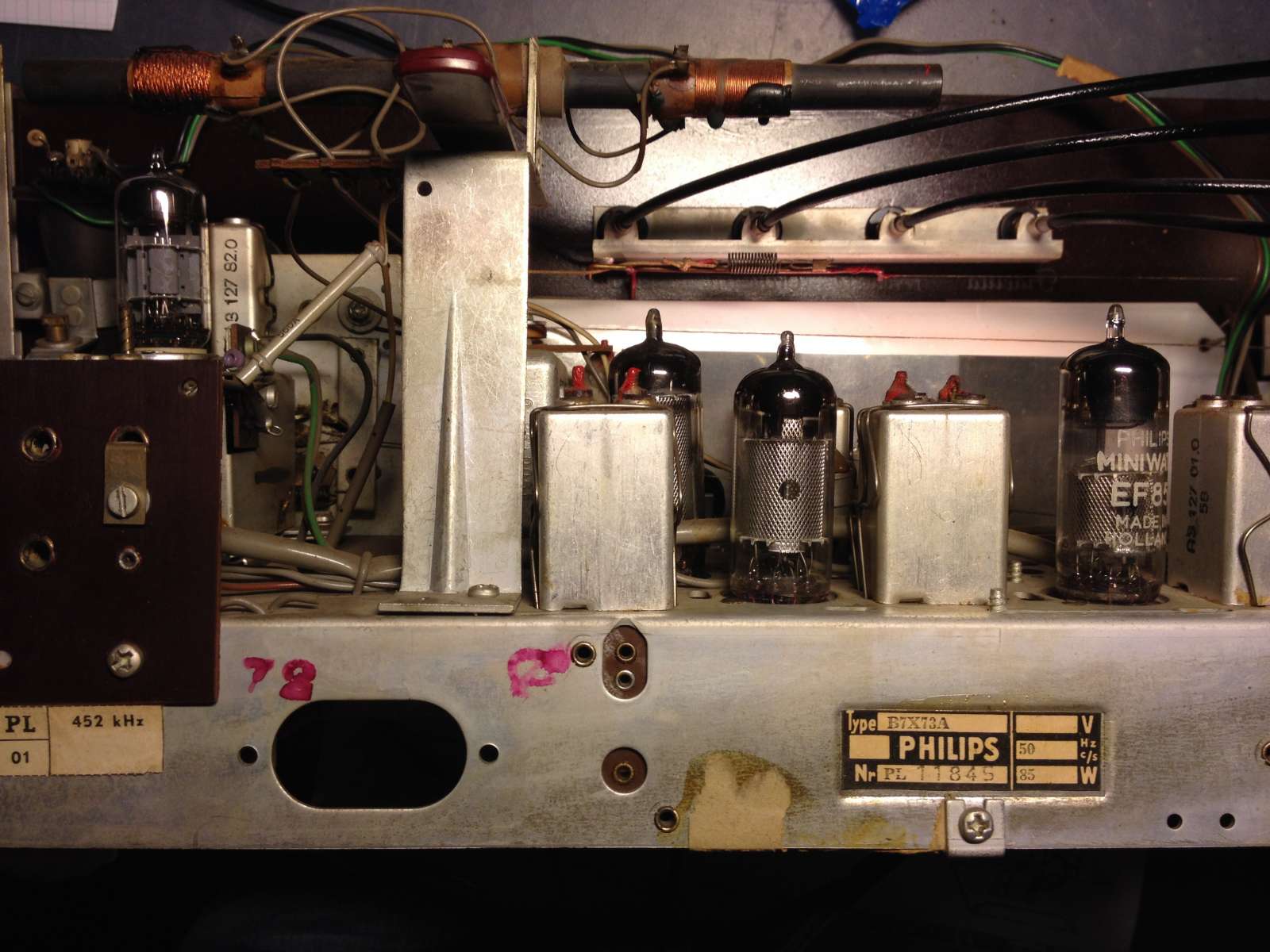

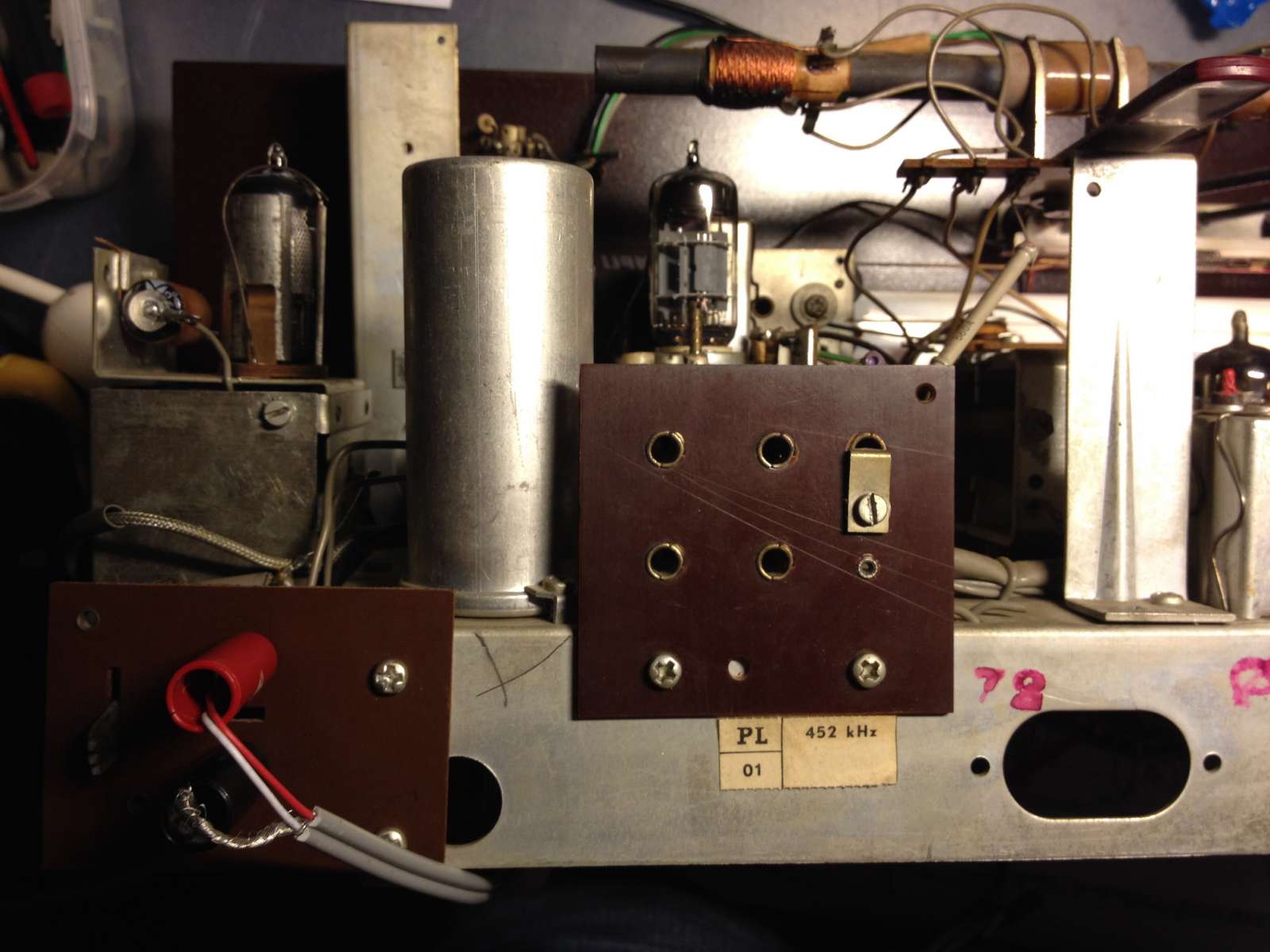

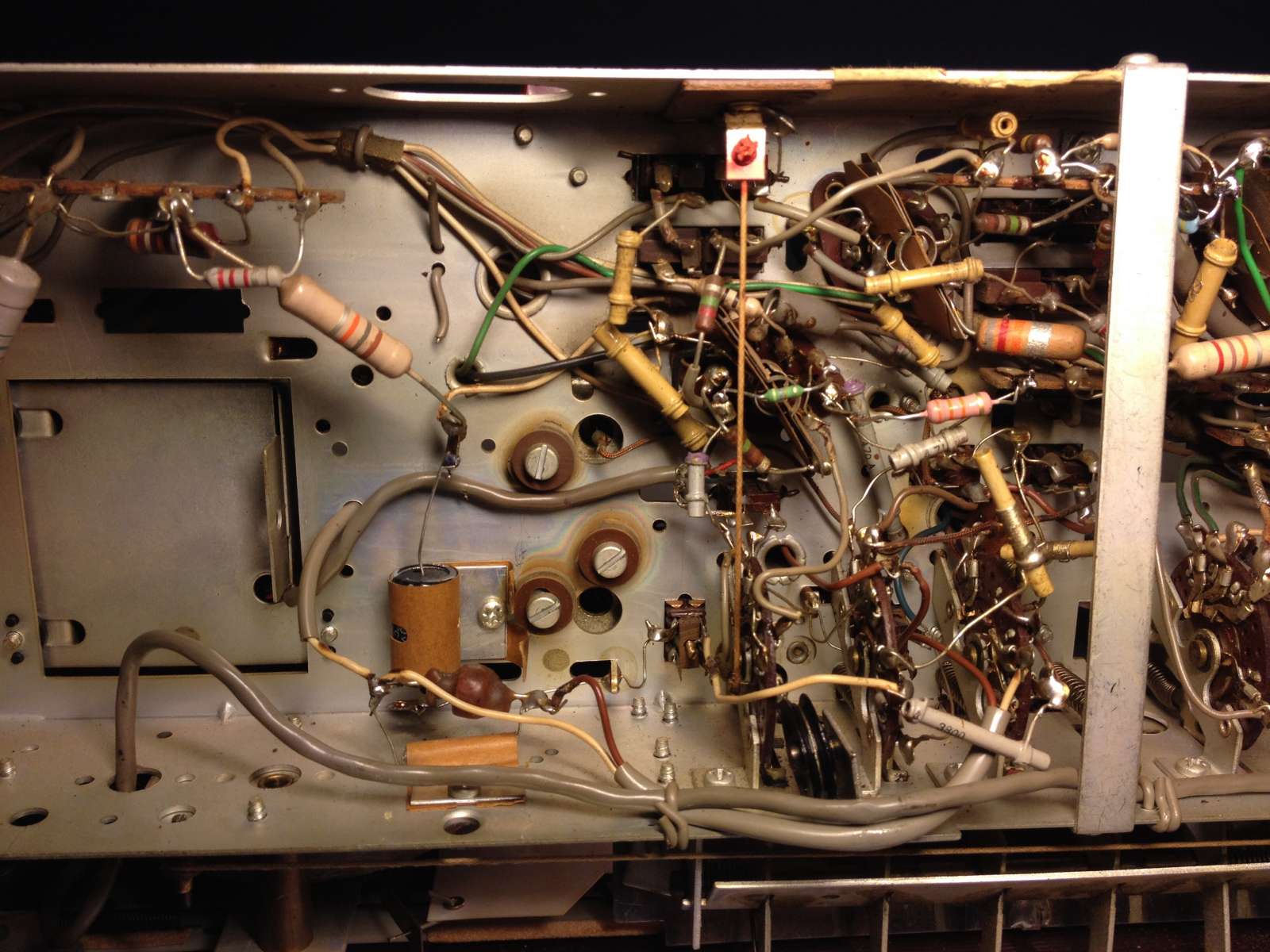

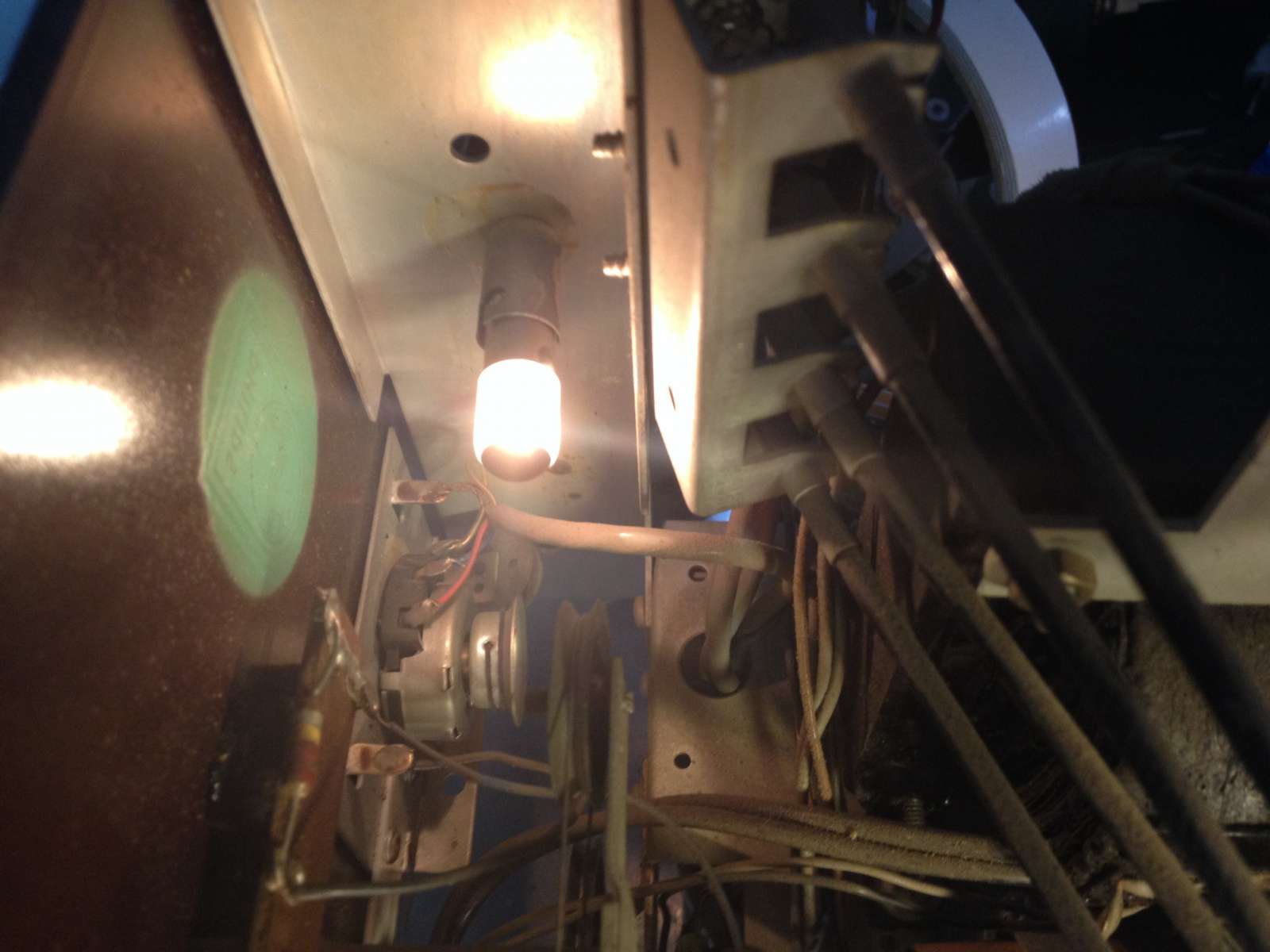

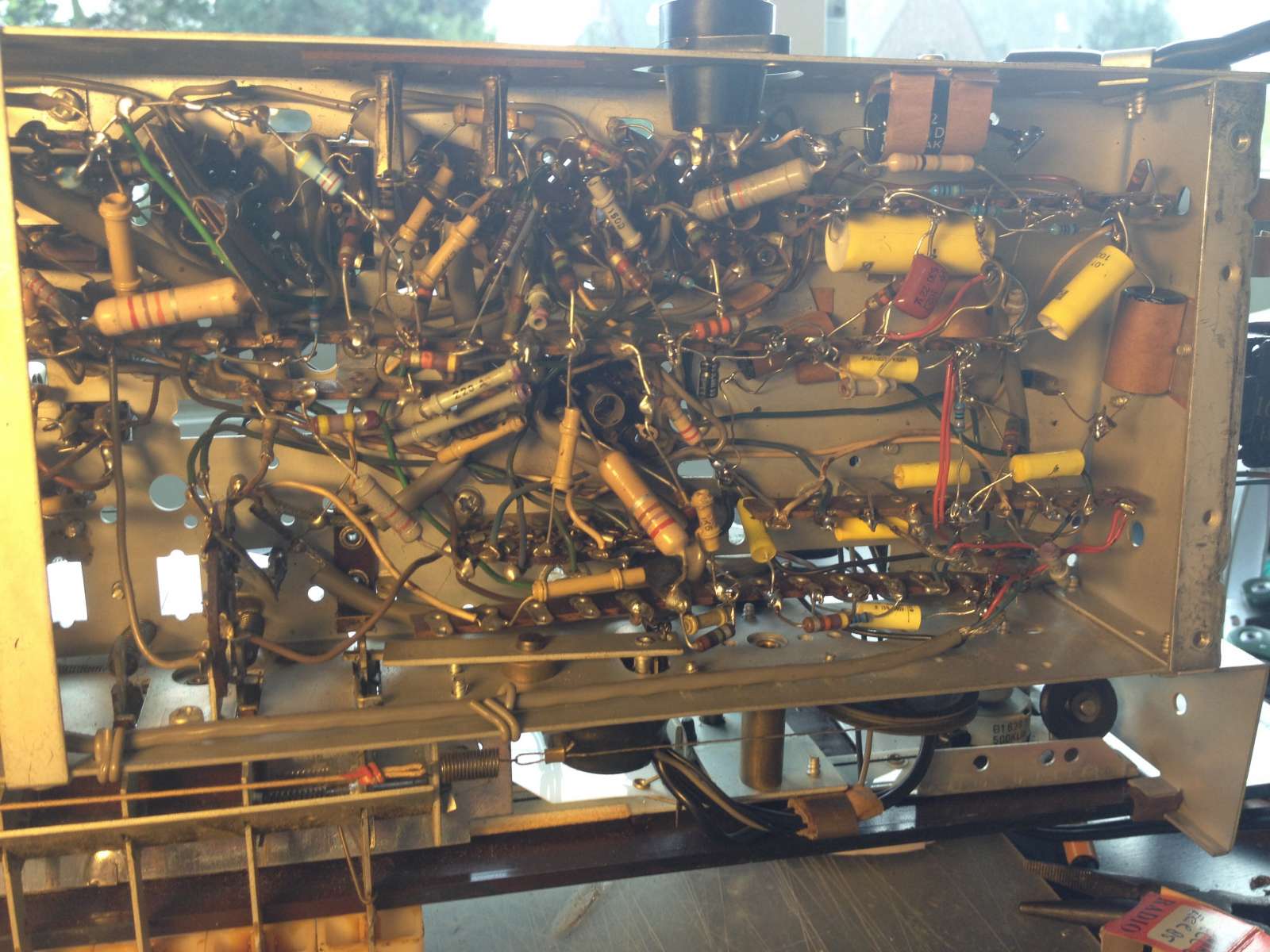

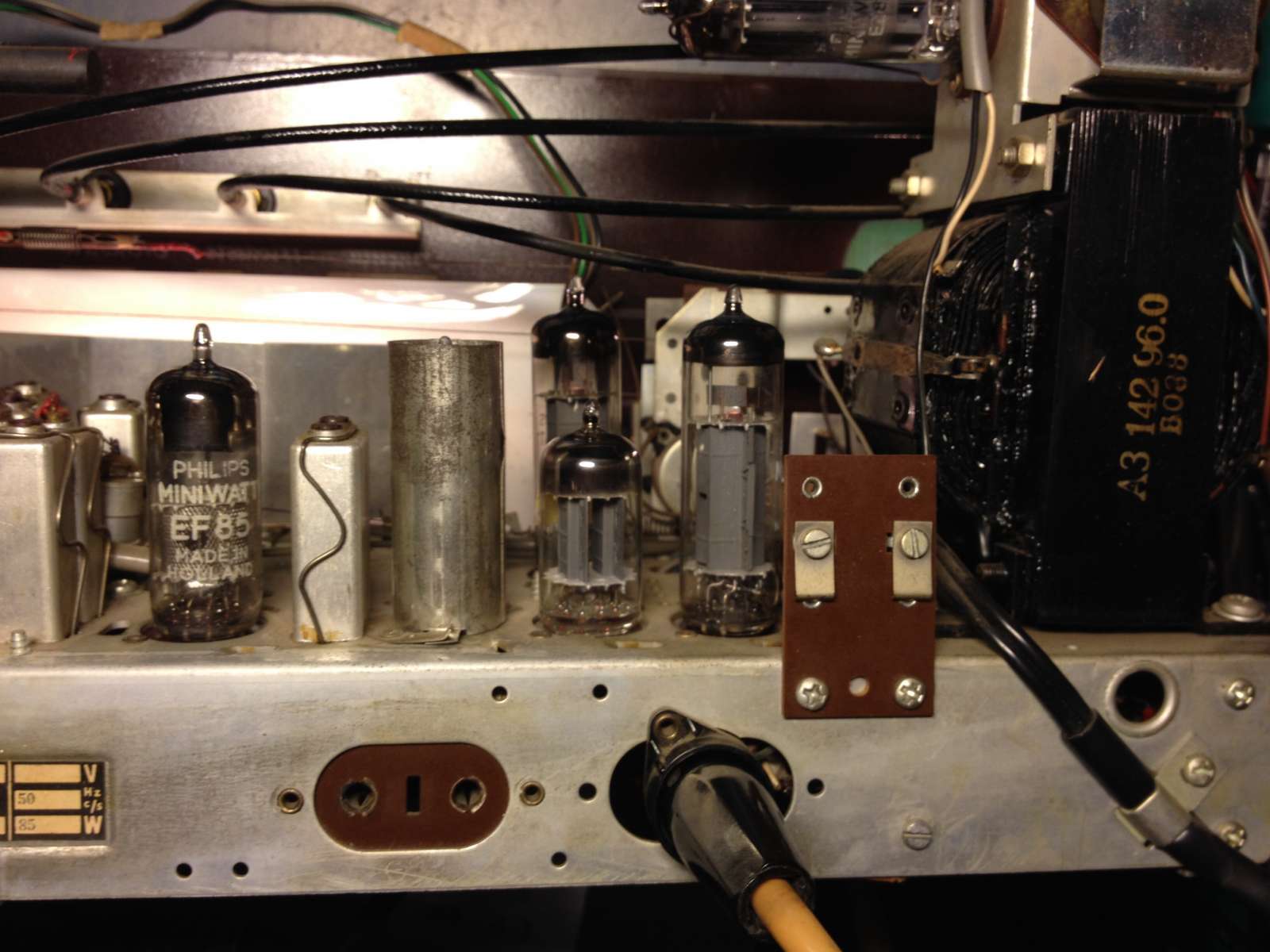

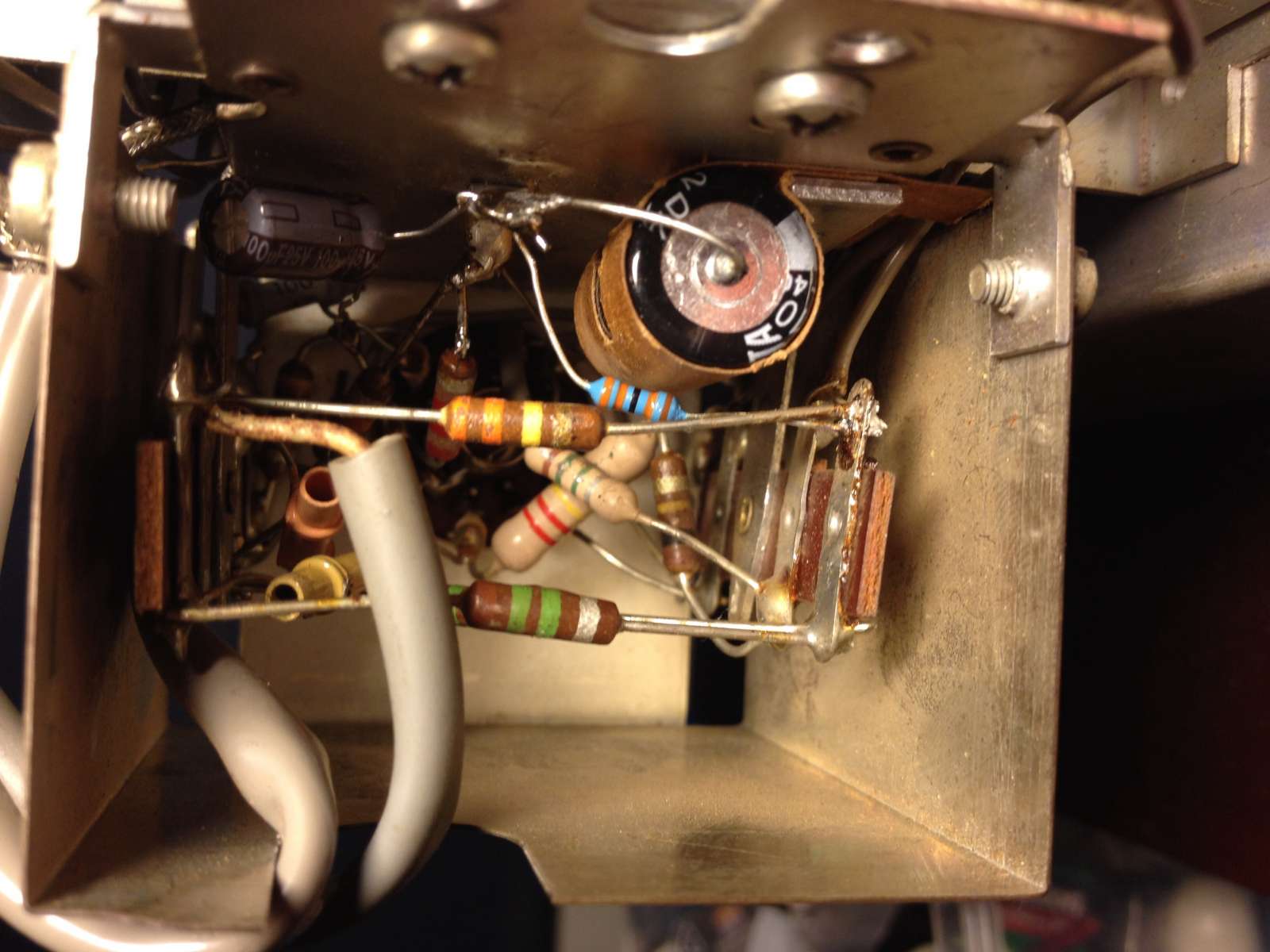

Nog wat foto's van de huidige situatie. Misschien zien de kenners wat opmerkelijks?

Cees schreef.

Het oscilleren, piepen treed op bij aanraken van de band ingang en de weergave word
wat sissen bij een groter volume.
Dan zal er toch beslist iets niet goed zijn verbonden

Cees,
Ik denk ook dat er daar iets mis is gegaan.
Heb dat zelf ook al eens ervaren.

Als het probleem daar niet zit zul je als platte land dokter een verwijskaart naar een specialist moeten uitschrijven bigfun

Huub,
Het gaat hier duidelijk om een fout in het LF versterker deel.
Het oscilleren, piepen treed op bij aanraken van de band ingang en de weergave word
wat sissen bij een groter volume.
Dan zal er toch beslist iets niet goed zijn verbonden tijdens het vervangen van de
oude onderdelen voor nieuwe. Iets in het tegen koppel gedeelte.
Nogmaals goed nalopen dus alles in de LF en voeding. Slechte massa verbinding of er is
een zo genaamde massa lus ontstaan.
Vr gr Cees.

Doe eerst maar eens een bus over de Ecc 85 FM buis aan massa
Huub

Iemand een idee waar het aan zou kunnen liggen?
Ik heb de versterker buizen en de gelijkrichter uit een goed werkende radio er in gedaan geeft geen verschil.
Gr jon

Ik moest even wachten op de onderdelen, maar de revisie is nu zo goed als af. Omdat de 8uF elco's niet te krijgen waren heb ik ze vervangen door 10 uF exemplaren.
Alle teerknollen zijn vervangen, en de weerstanden die meer dan 10% afweken ook.
Hij klinkt weer goed, hij heeft ook goede ontvangst op de kabel.

Het enige waar ik tegen aan loop, is dat bij hoger volume op de pu stand hij gaat storen/sissen.
Ook als ik bij normaal volume de bandrecorder ingang aanraak gaat hij erg hard piepen, niet om aan te horen.
Ik heb alle solderingen na gekeken, en ook of ik de goede C's en R's op de goed plek heb gedaan. Dit is allemaal goed.

Ik wil voor de zekerheid nog wat voltages na meten, maar ik weet niet op welke plekken dat moet en hoeveel ik dan moet meten.

Gr Jon
