Punt van aandacht.

Het is inderdaad belangrijk om het knooppunt goed vol te laten lopen. Zeker als je de weerstand om een andere heen buigt. Beter is om de soldeerplek te ontdoen van oude aansluitingen en de nieuwe door het oog te halen. Een soldeerveertje is ook een mooie oplossing als het een enkele verbinding betreft.




Henk

Nou heb ik dezelfde typen radio's en die zijn origineel ook geneigd om als het volume erg
ver word open gedraaid een heel klein beetje te gaan oscilleren.
Dat wil zeggen: Het geluid word dan scherp en neigt er naar te gaan piepen.
Na goed reinigen van de volume potm werd het wel wat beter, maar nog niet echt perfect.
Ook vind ik dat deze radio's wel heel erg veel versterking hebben.
Het iets piepen treed dan ook pas op bij voluit volume, wat je in de praktijk nooit zal
doen. Of het ingang signaal moet wel heel erg zwak zijn.
B.v als je met een modern MD P U element werkt bij platen draaien.
Zelf heb ik de schakeling rond de ECC83 iets gewijzigd, zodat de versterking wat minder is.
En nu is het geluid prima, ook bij vol open gedraaide vol potm.
Ik zal het opzoeken wat ik heb gedaan en het daarna hier vermelden.
Heb ik inmiddels gedaan. Voor R66 heb ik in plaats van 27kOhm 100kOhm gemonteerd en voor
R33 i.p.v 220kOhm 150kOhm. Daardoor blijft de anodespanning, dus de instelling van de ECC83 gelijk.
De Spanningsdeler van deze in serie geschakelde R66 en R33 is nu zodanig veranderd dat
de versterking van deze versterker trap minder is.
Er is nog ruim voldoende volume over en het geluid is daardoor een stuk beter geworden.
Zelfs als de radio zacht staat is nu het geluid beter.
Vr gr Cees.
P.S: Heel belangrijk is dat alle aardpunten goed zijn verbonden en er geen "aard lus"
in is gekomen, want die kan ook de oorzaak zijn.

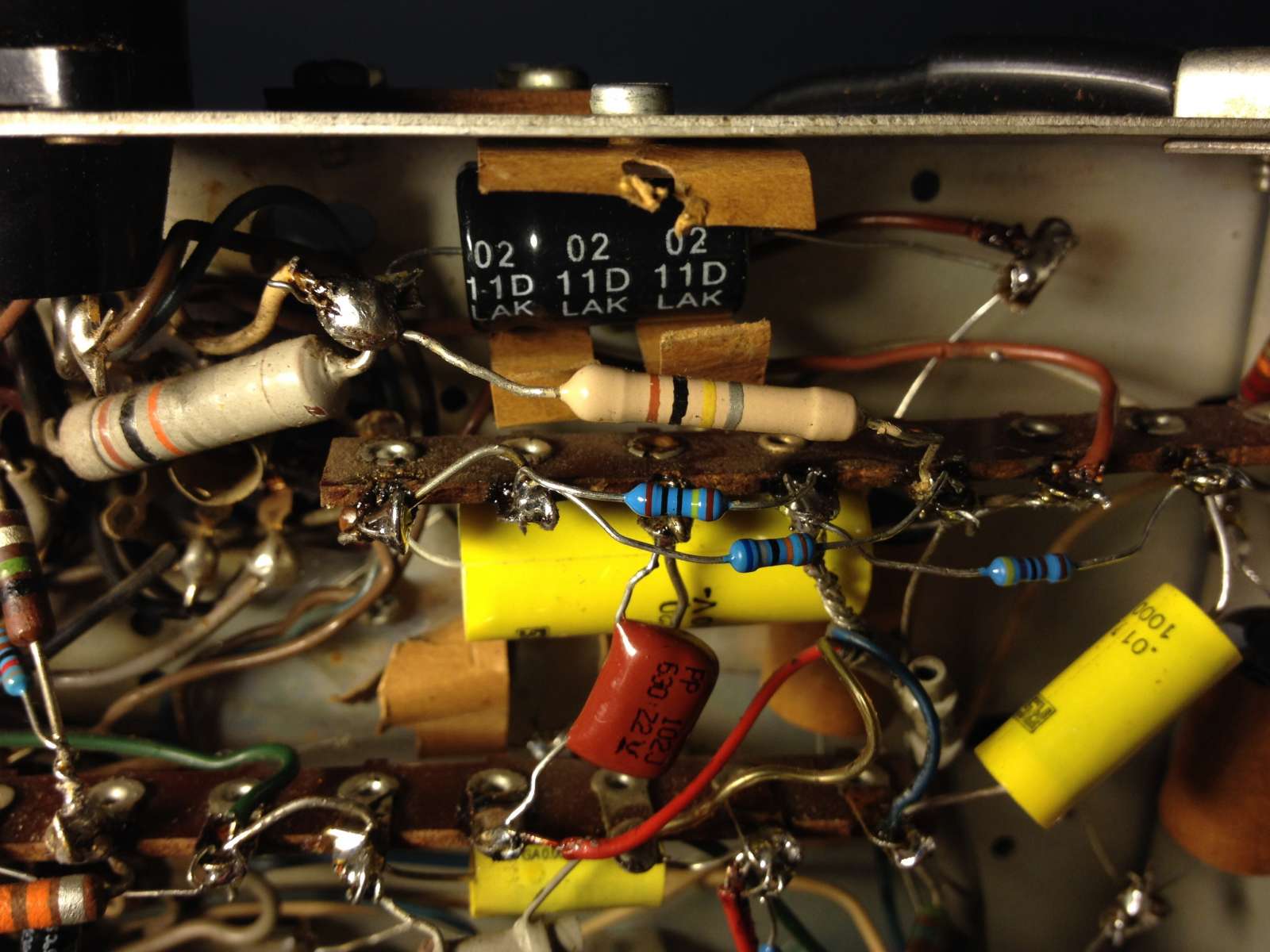

Ik zie bepaalde blauwe weerstanjes
Zeer slecht gesoldeerd sorry hoor
Meer tin gebruiken en een dikkeren stift ??
Ik wil je niks voormaken Maar ik geloof
Als je al wat je gesoldeerd heeft goed naa loop
dat het weer goed is Er sluimert half kontakt in de radio .?
Huub

Bedankt voor de snelle reacties.
Die site had ik nog niet gezien Henk bedankt voor de link.

Peter ik heb de elco en weerstand zo ver mogelijk uit elkaar gebogen, maar het geeft helaas geen verschil.
Het is me wel opgevallen dat de piep veel eerder komt als de radio op de 1200 ohm set is aangesloten. Normaal test ik hem op een losse 9710A.

Ik neem aan dat je deze bedoelt:



Gr Jon

Ook nog bedankt voor de tip van de kabel, ik heb een mooie kabel met weerstandjes maar deze had ik even voor het testen gepakt.

Buig die 100 kOhm weerstand eens weg van de uitgangselco? Dit geeft een prachtige capacitieve koppeling waardoor de zaak misschien op een onhoorbaar hoge frequentie staat te gillen en/of instabiel wordt.

Ook de pick-up kabel kort houden bij de banaanstekers: De binnenader zo kort mogelijk maken zodat de afscherming tot in de huls van de banaansteker doorloopt. De afscherming zelf mag gerust langer zijn. De ingang is op dit punt zeer gevoelig voor brom.

Groeten,
Peter

Jon, ziet er netjes en goed uit. Hiebij een link.

Link B7X73A
