Philips AG 9006 /00 Hi- Fi buizen amplifier. 1956

Hoe oud hij exact is, weet ik niet, maar in ieder geval 3-4 jaar jonger als dat ikzelf ben.

Frank schreef.
Zijn de koppel C’s niet een beetje erg groot gekozen.
Moeten ze niet 68n zijn?

Klopt Frank.
In het schema staat het ook vermeld in pF (68000)

ja, klopt, moet 68 K zijn.. Dacht 0.68 gezien te hebben

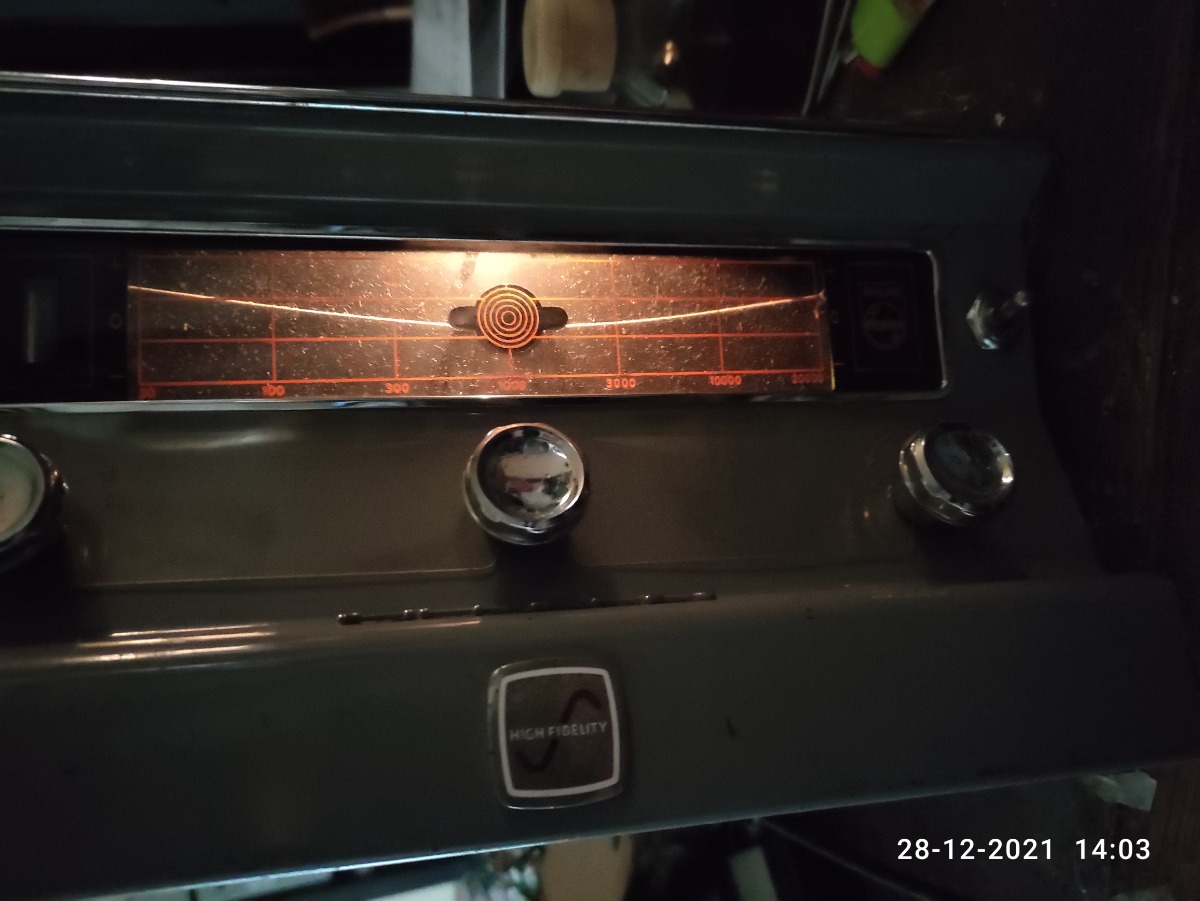

Schaaldeel toonregeling voorkant wel stoffig, maar nog helemaal in orde.
DM 71 werkt ook, maar zal met signaal op de uitgang beter zichtbaar worden.

Zijn de koppel C’s niet een beetje erg groot gekozen.
Moeten ze niet 68n zijn?
Een teerdot van 680n bij 400V, daar verschiet je van!
En zou nauwelijks hier passen!

Verder mooi project om te reviseren!

Verder zie ik toch dat de versterker uit begin ‘56 is, niet ‘57 of ‘58.
Misschien dat Maarten het zeker weet!
Probleem opgelost!

mvg Frank

Een van de speakers zoals afgebeeld was ooit eens in mijn bezit, in een heel ver grijs verleden.

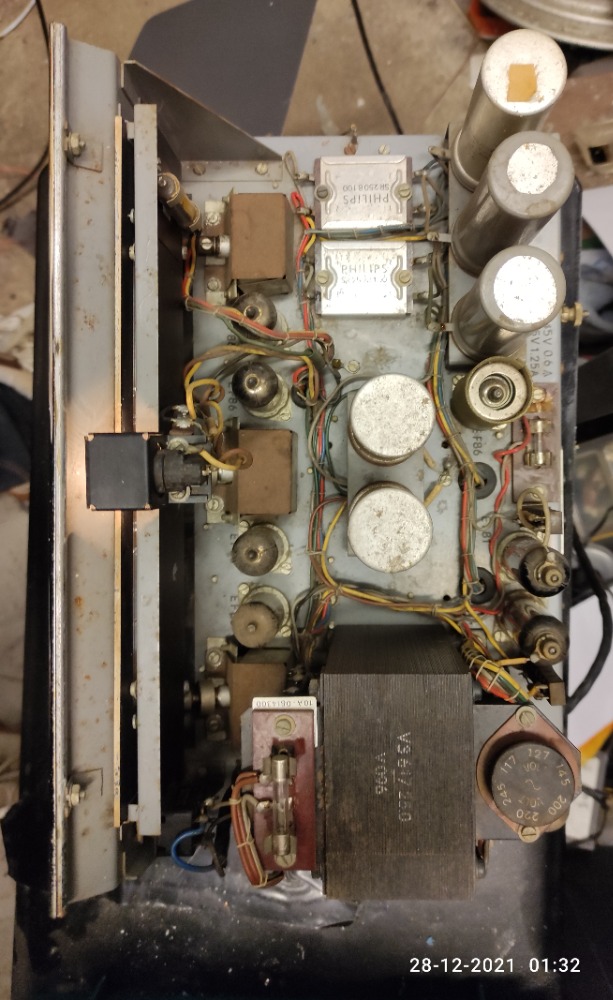

Vandaag het geheel wat beter bekeken, bovenkant ziet er zover origineel uit.
Onderkant is helemaal nog origineel, met alle C's vanaf fabriek er nog in, de LS uitgang is niet origineel, maar netjes symmetrisch uitgevoerd, niks van te zeggen.

Eerste werkzaamheden:

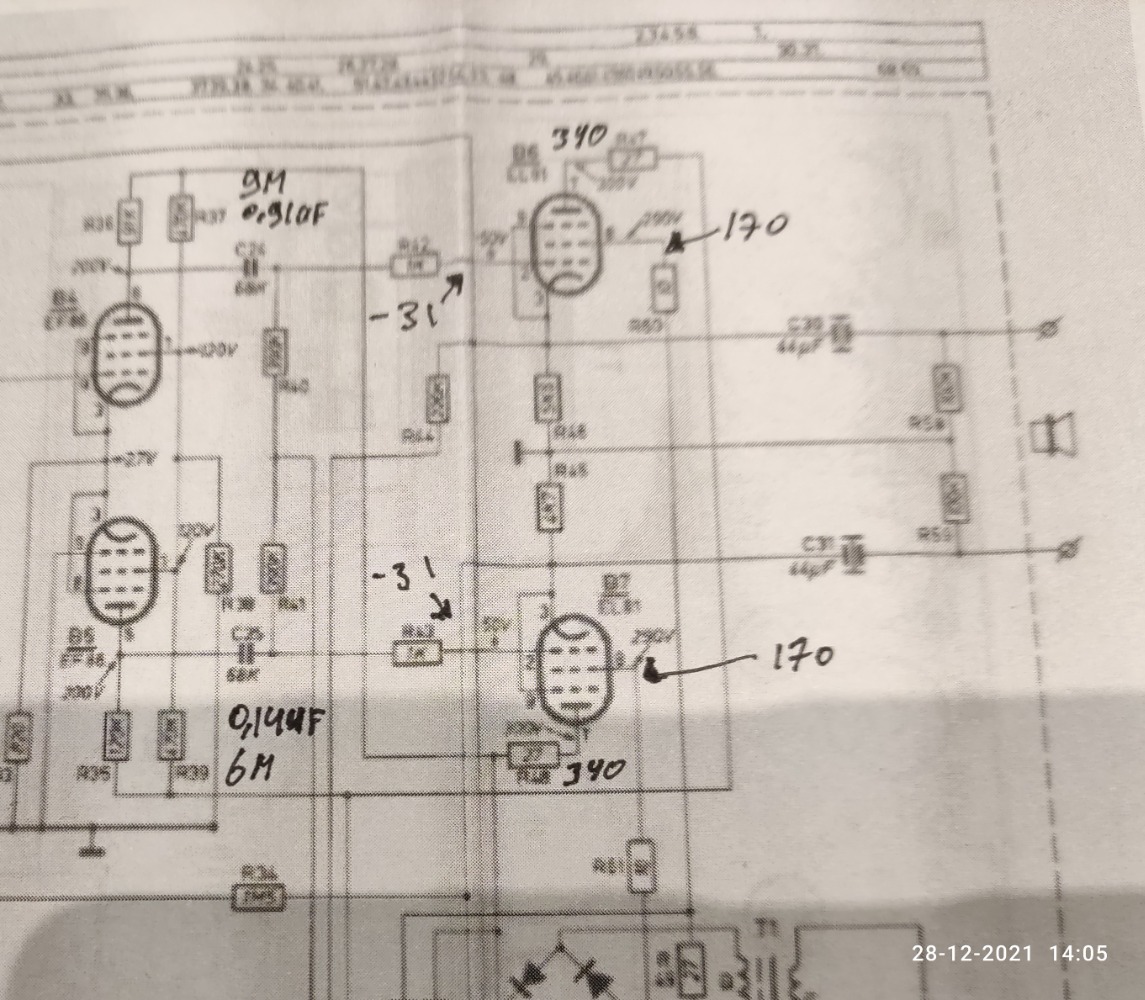

Koppel C's g1 eindtrap (als eerste) gemeten op capaciteit en Ohmse waarden. (Zie schema)

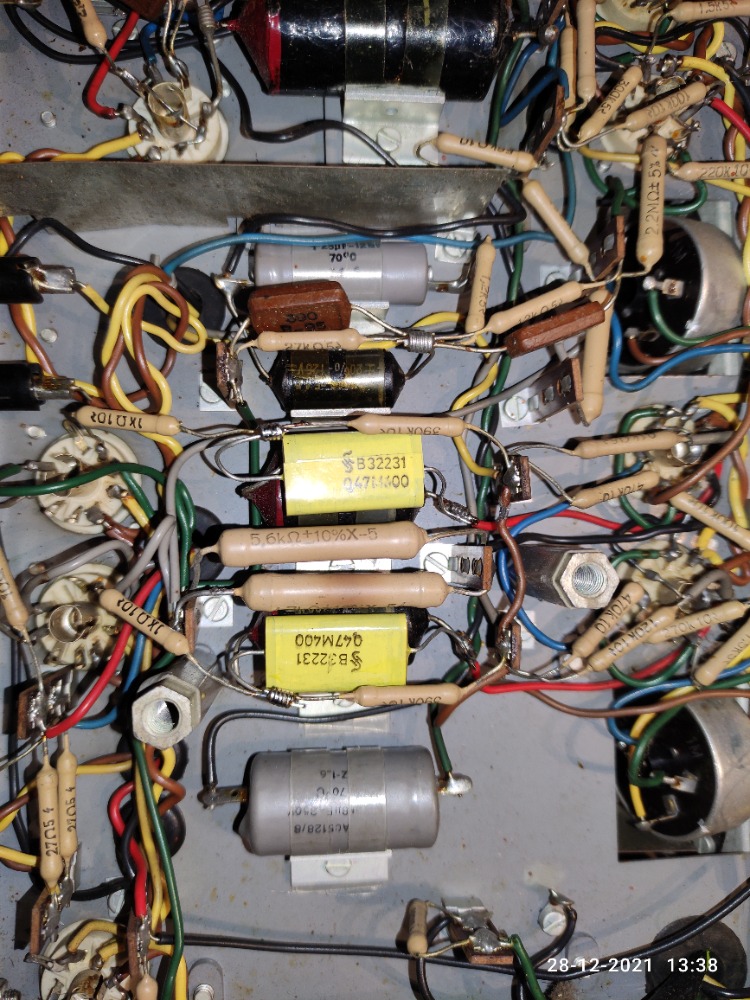

Beide vervangen door 0.47 uF (Moet 0.68 zijn). Had alleen deze waarde nog liggen. NOS.
Oude C's met rode lak ontkoppeld, maar laten zitten !! Zoveel mogelijk origineel houden is mijn idee.
Spanningen eindtrap gemeten...  Tot op een paar % na kleine afwijking maar Okéé..(Zie schema.)

Verder nog niets gemeten, ook nog geen signaal of speaker aangesloten.
Eerst alle spanningen meten zoals vermeldt in het schema.

Wordt vervolgt...
