Philips 938A

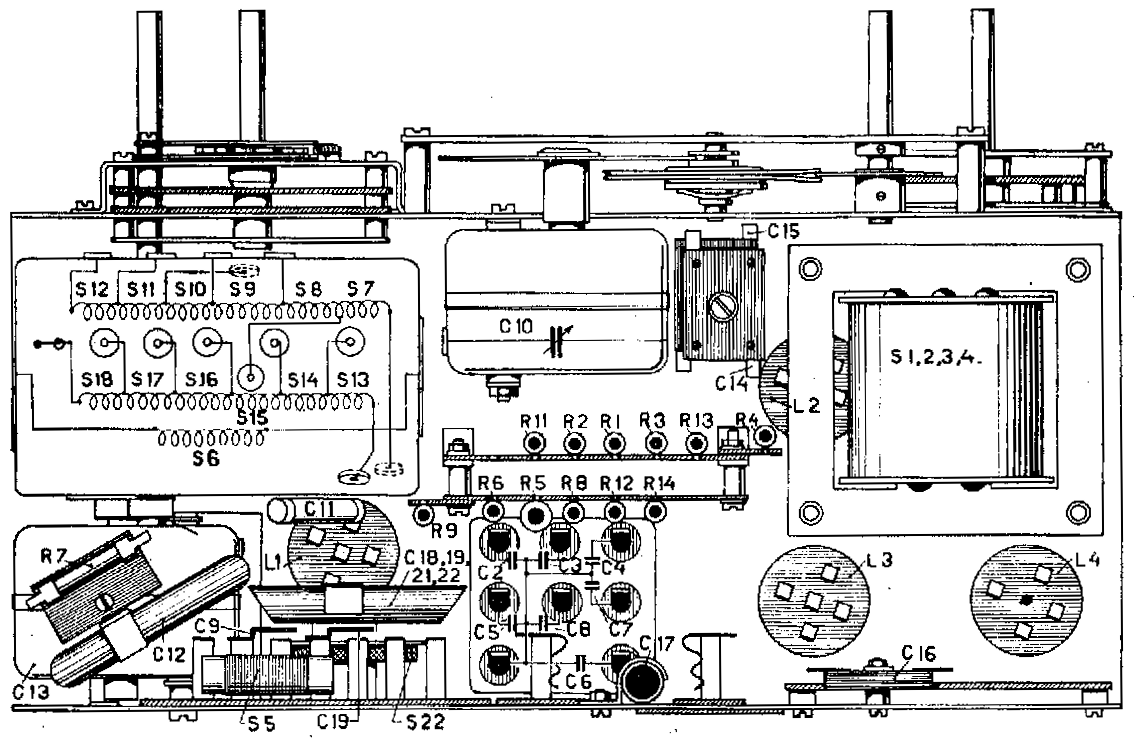

Je zoekt een layout met de bedrading? In de doc staat wel de layout zonder bedrading, maar die is natuurlijk gewoon rechttoe-rechtaan:

PE9ZZ dank je wel voor jou bericht .

Helaas heb ik niets aan het schema wel van het condensatorblok.
Ik zoek een schema waarin alle draden en weerstanden op aangegeven zijn want in mijn toestel is een hoop weg geknipt en verknoeid ik wil alles netjes terug bouwen maar helaas niets te vinden , wel een schema in het pools ofzo maar dat klopt niet met mijn schema en de de radio opbouw dus ik zoek echt een duidelijk schema waarin de bedrading te volgen is.

Of als iemand dit toestel heeft en deze ter beschikking wil stellen om te mogen bekijken is dit ook super

Complete doc te bekomen via NVHR.

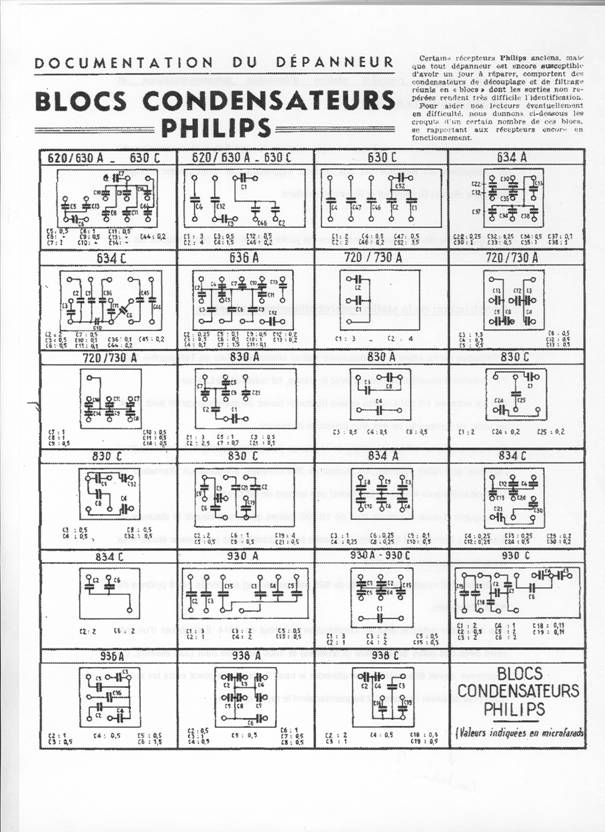

condensatorblok:

Dit toestel is het

Peter mijn dank hiervoor

Goedenmorgen ,

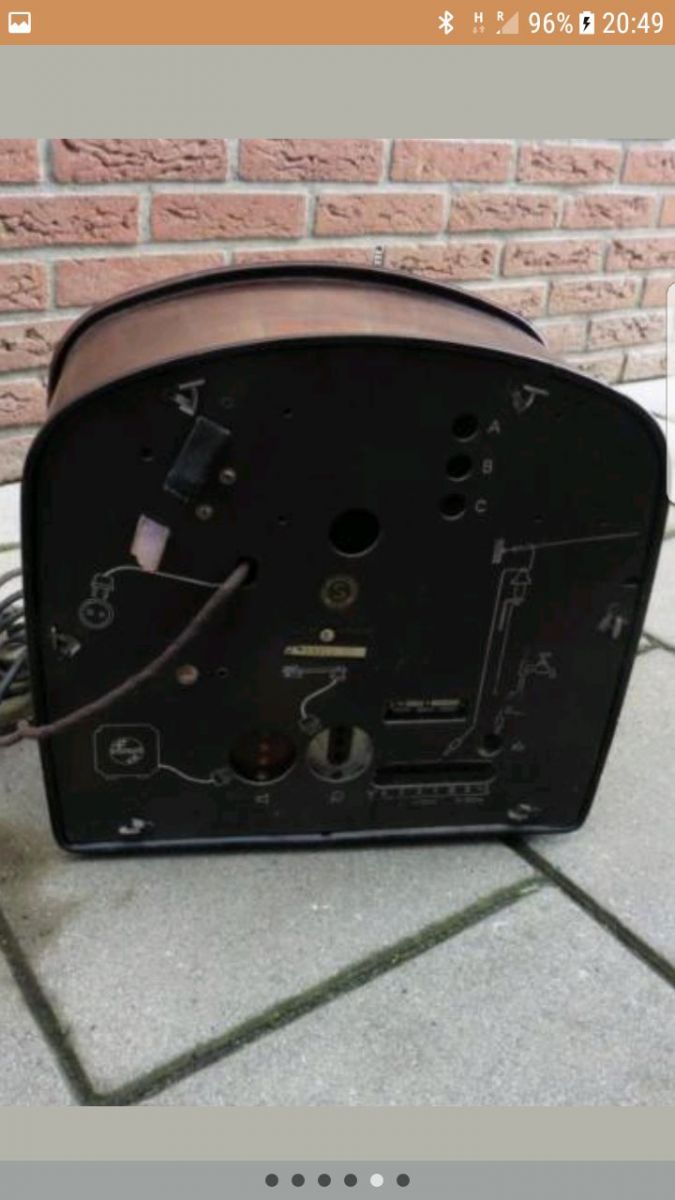

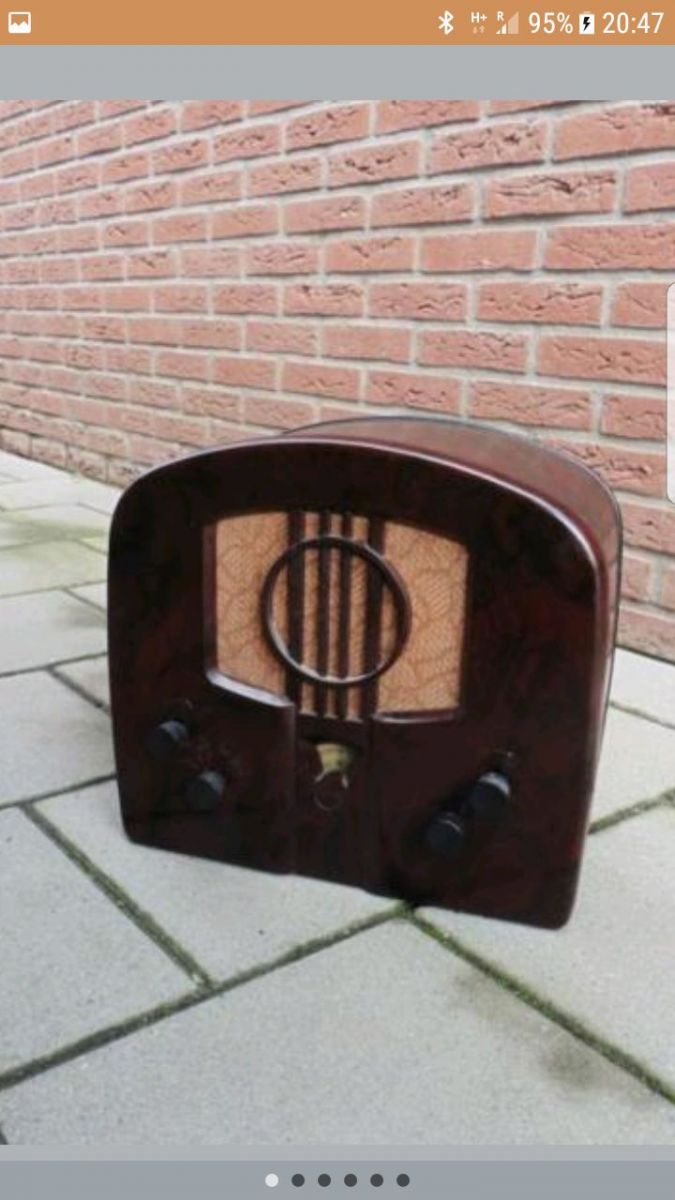

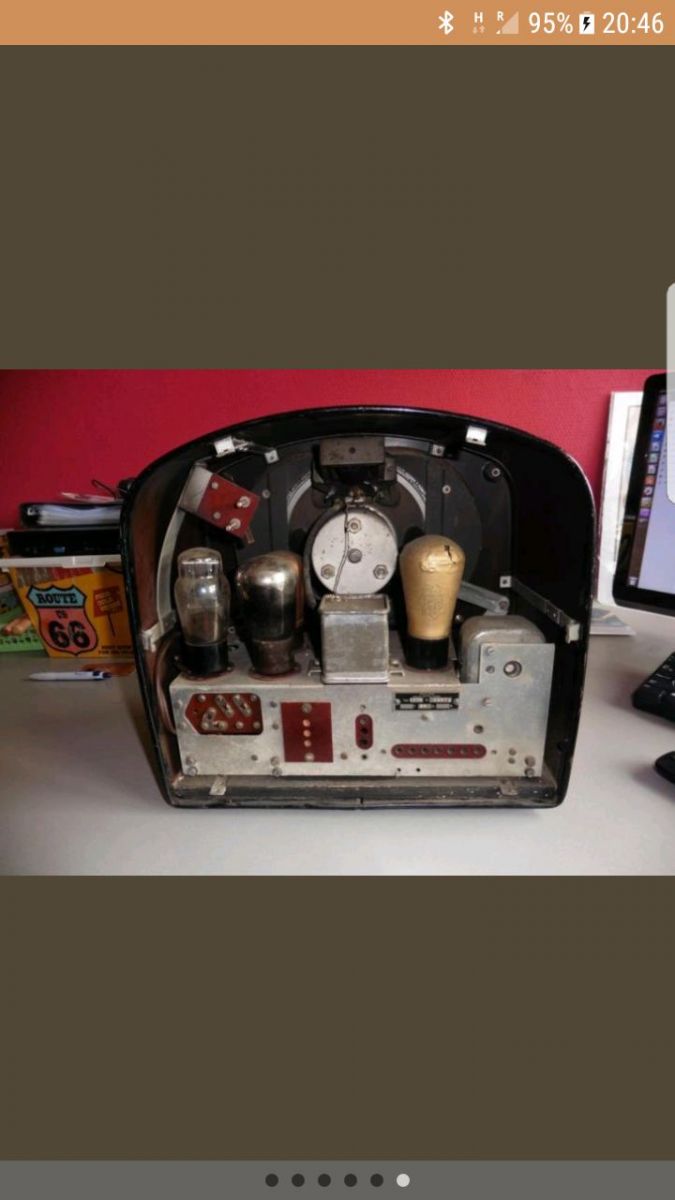

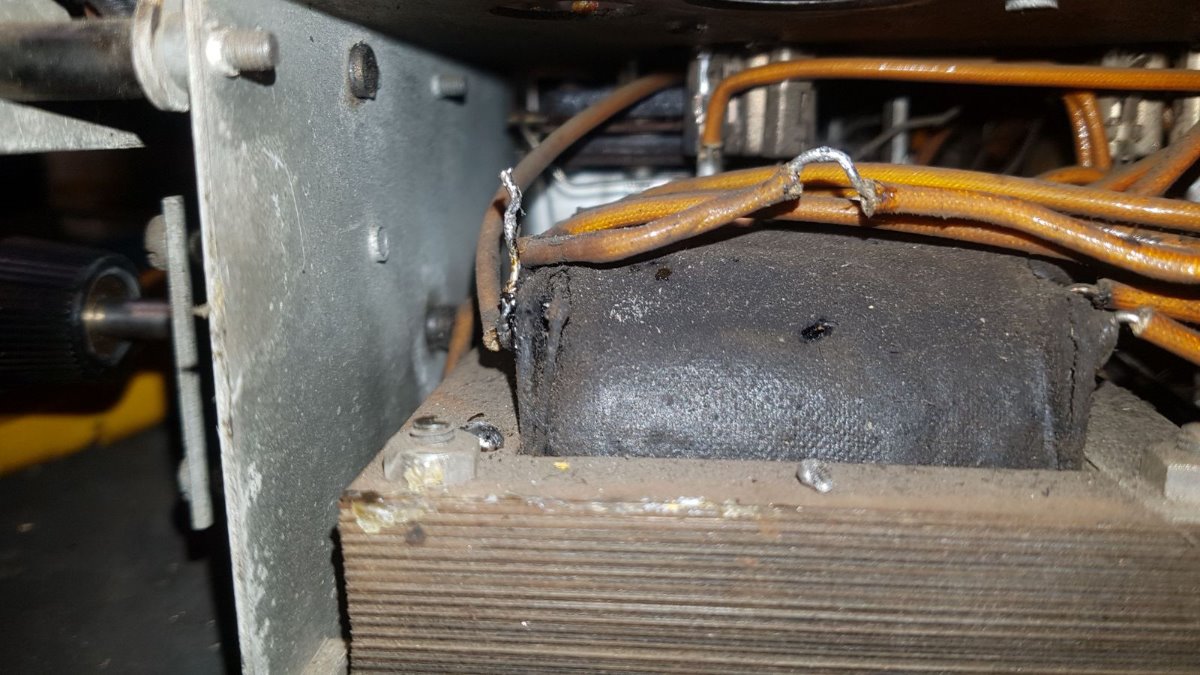

IK heb eindelijk een 938A die ik al lang heb gezocht.
Het toestel is compleet al vermoed ik dat de knoppen niet erop horen maar dat moet ik nog uitzoeken.

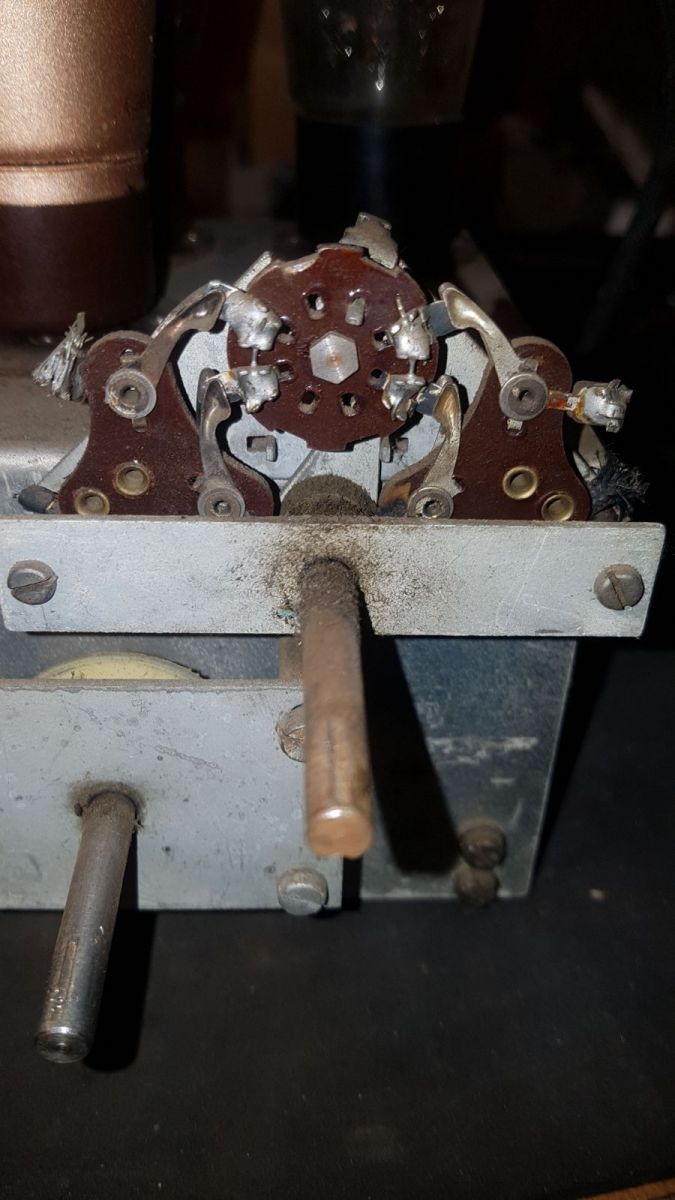

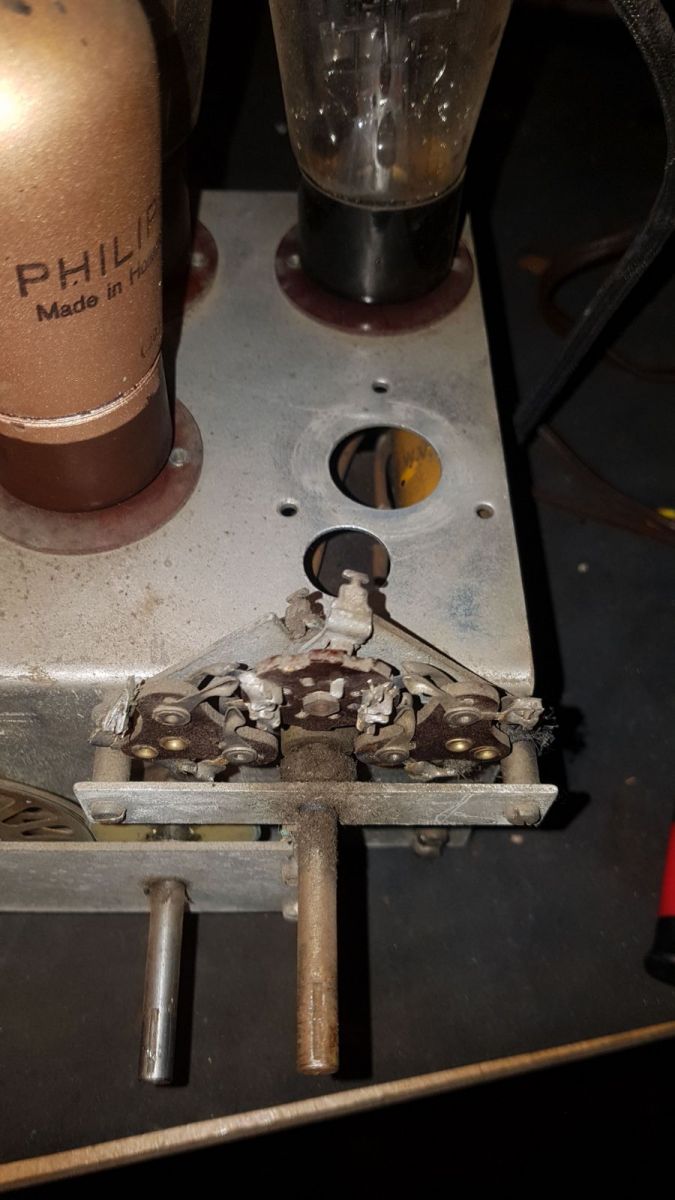

Nu heb ik een paar vragen ... Wie heeft er een goede aan uit schakelaar want de veertjes zijn weg , maar wel zijn de 2 lipjes waar je de radio mee aan en uit zet nog in tact.
Wie heeft er duidelijke foto,s van de onderkant en dan met name het deel waar de weerstanden gemonteerd zitten op de pertinax plaatjes want er is daar een hoop in geknoeid .

Heeft er iemand toevallig een schema v h condensatorblik ik vermoed dat deze gaar is maar de radio speelt wel maar niet zoals mijn 940A .

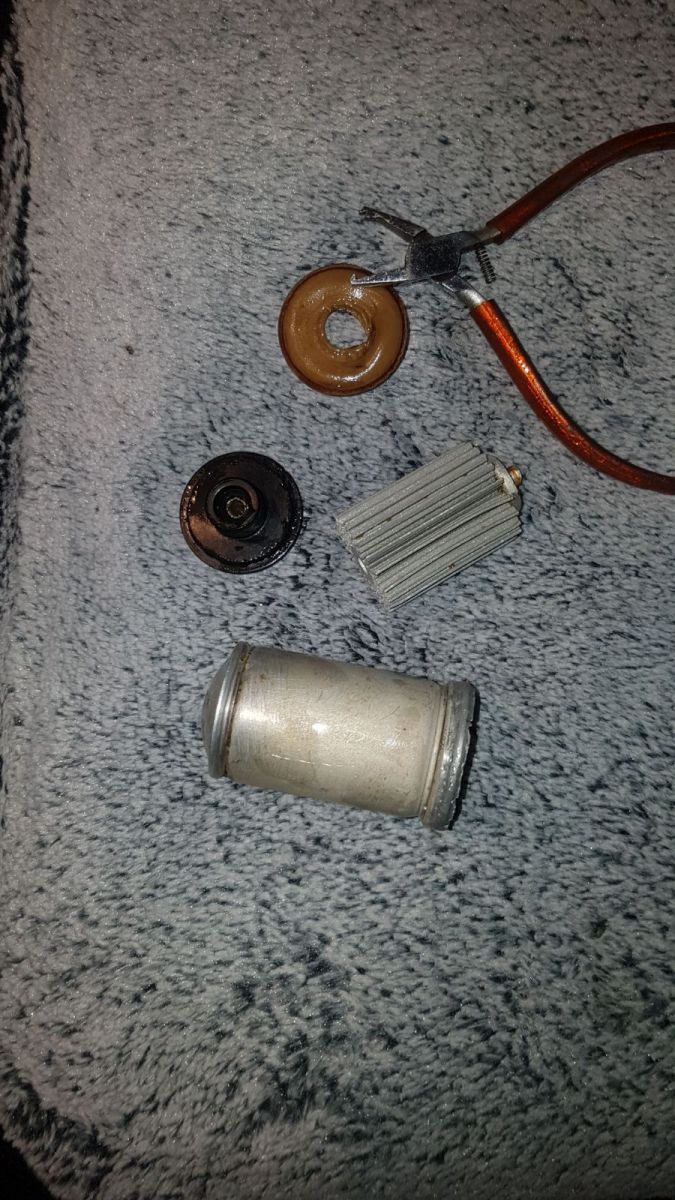

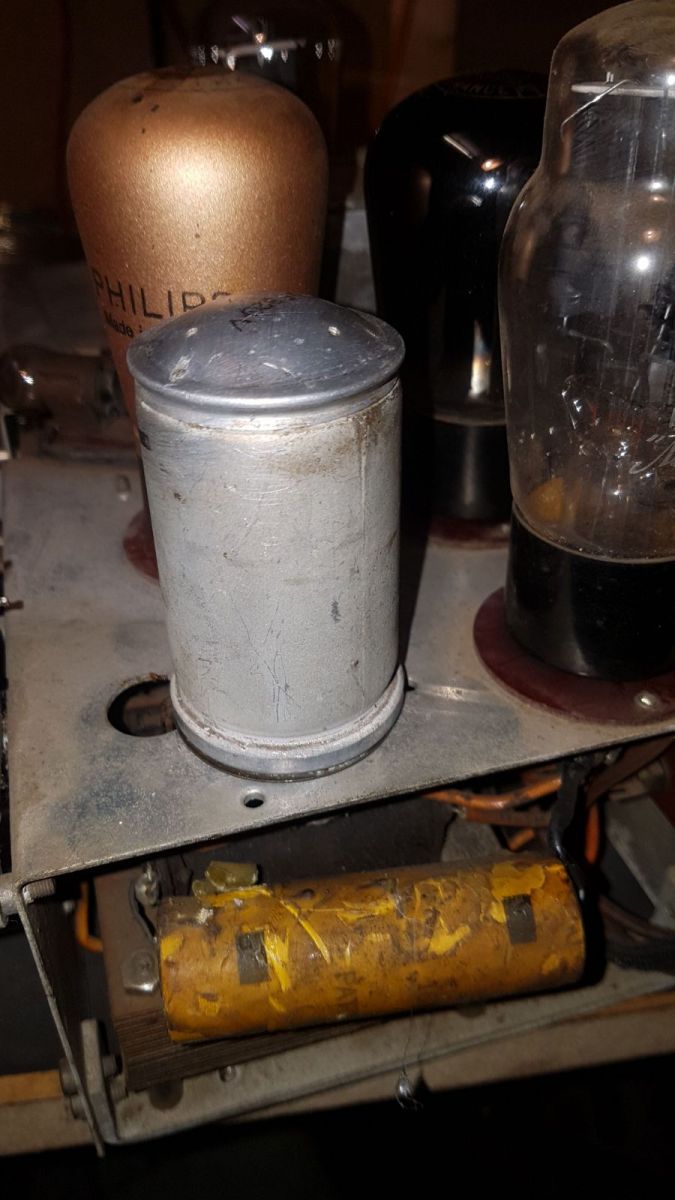

De elko was ook weg en zo een soort gelijke kleine had ik gelukkig nog liggen en heb deze voorzien van nieuwe inhoud ( zat nog aardig veel van die bruine soep in dit heb ik in een busje gedaan en bwaar ik)
Tevens zoek ik ook het zwarte plaatje wat voor de zenderschaal gemonteerd zou kunnen zitten.

Wie o wie kan mij verder helpen

Mvgr Marc
