Philips 938A

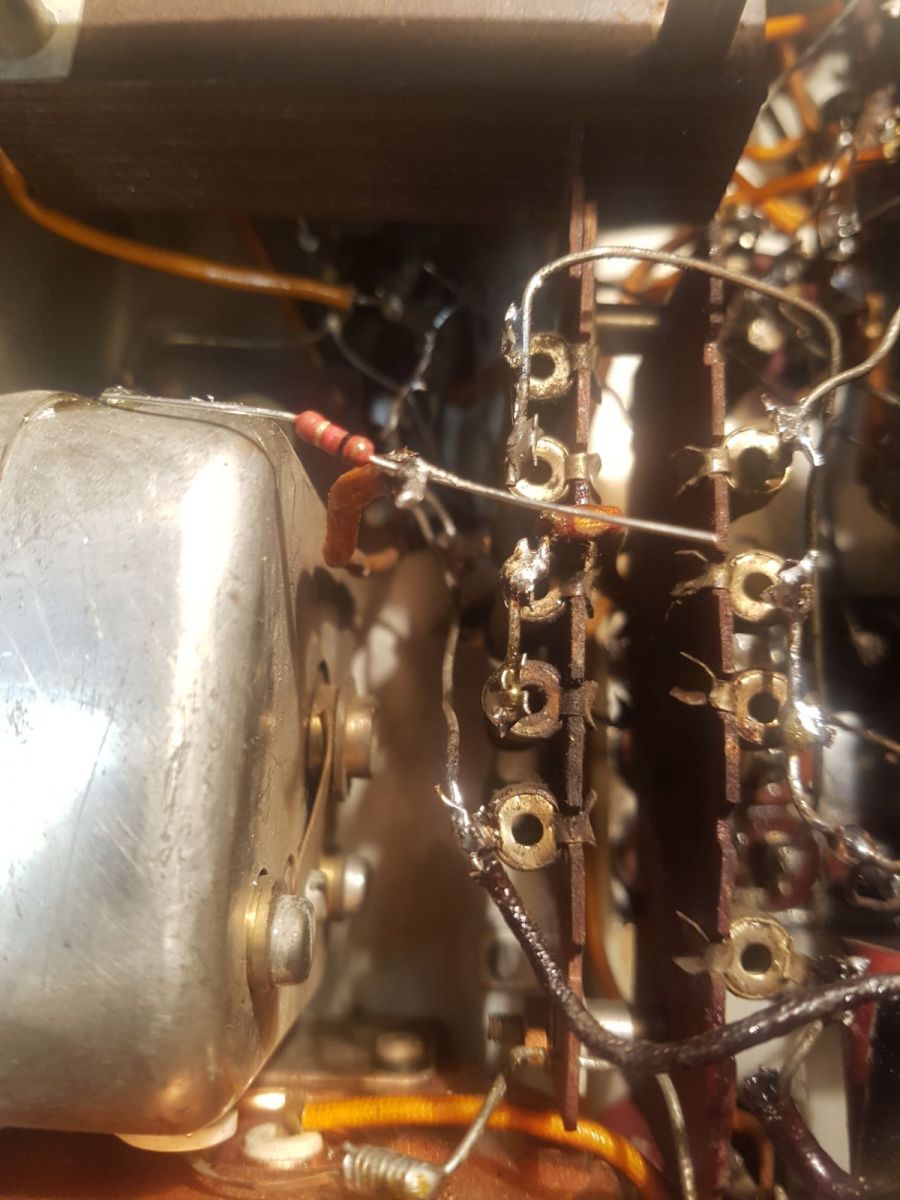

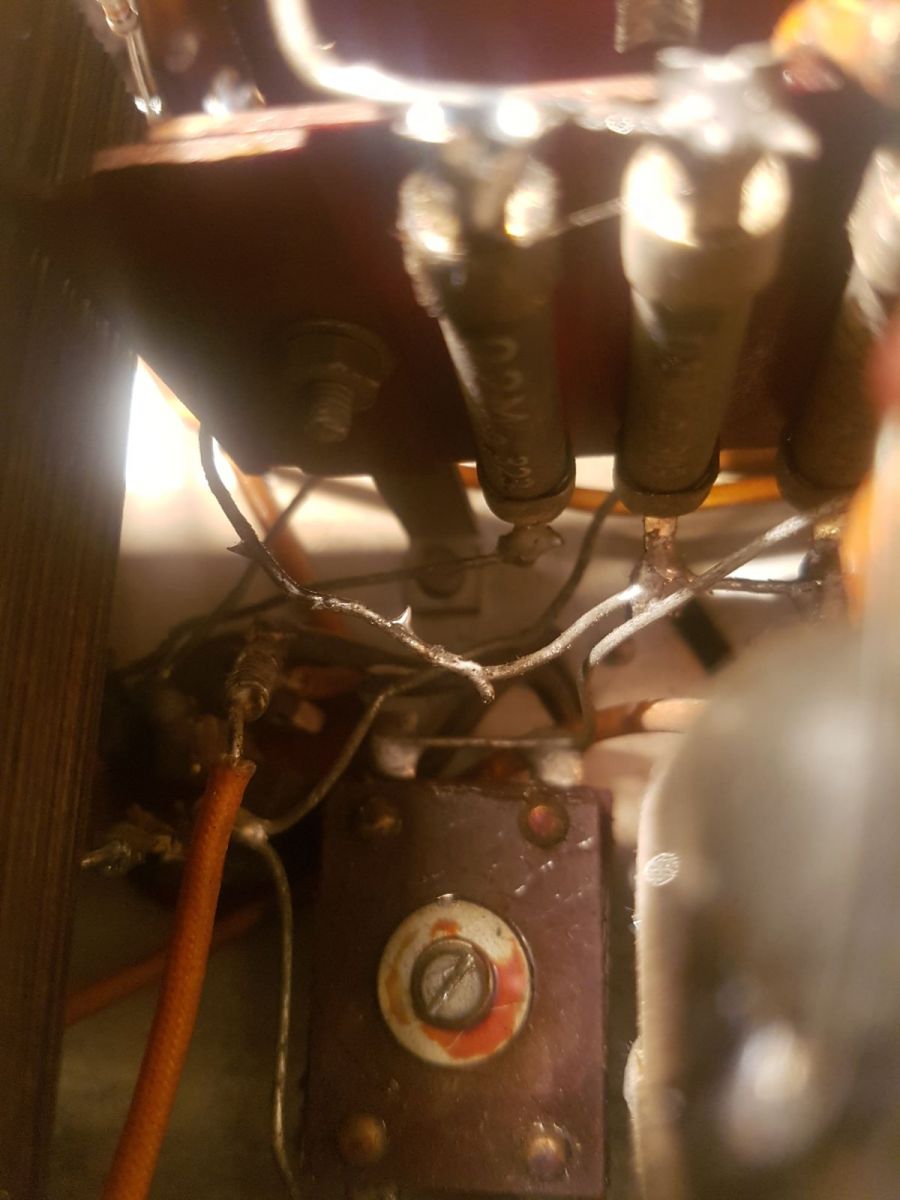

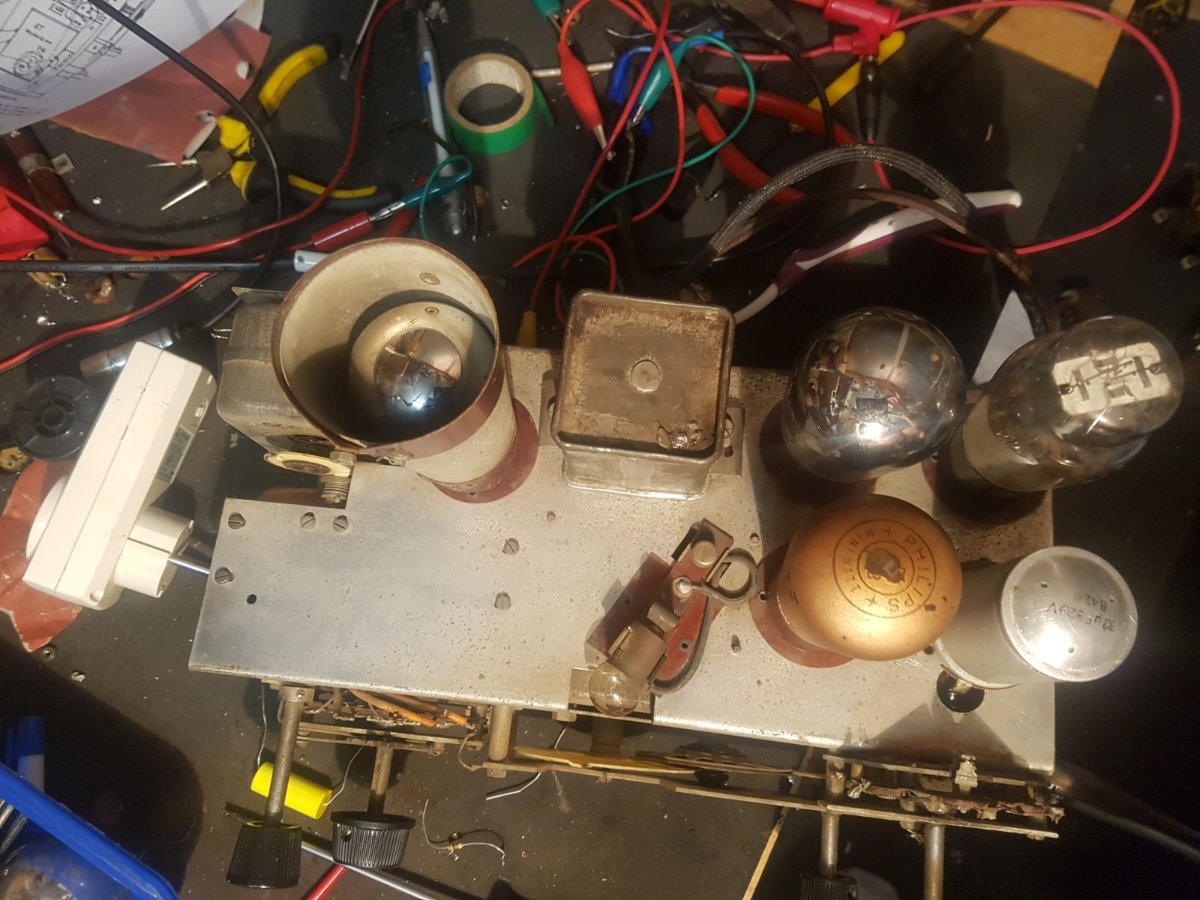

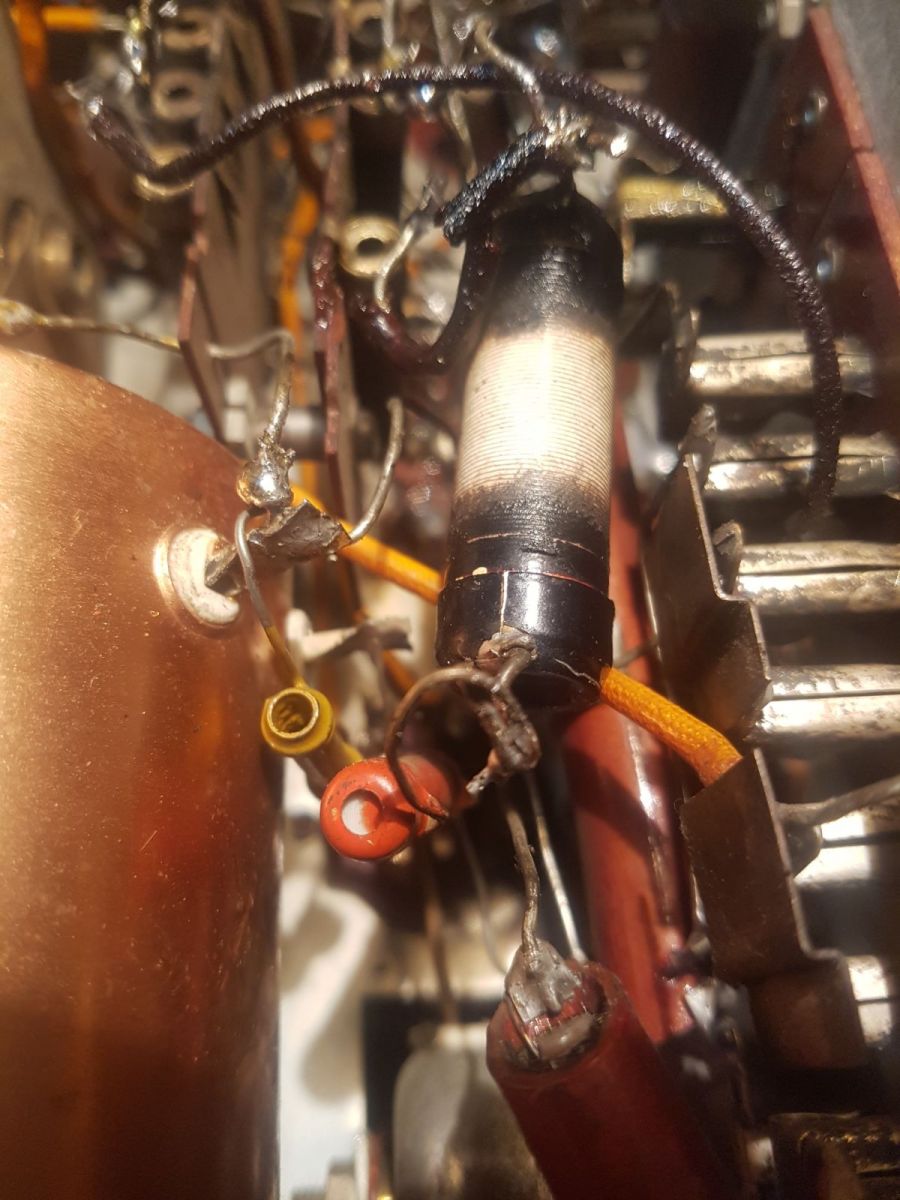

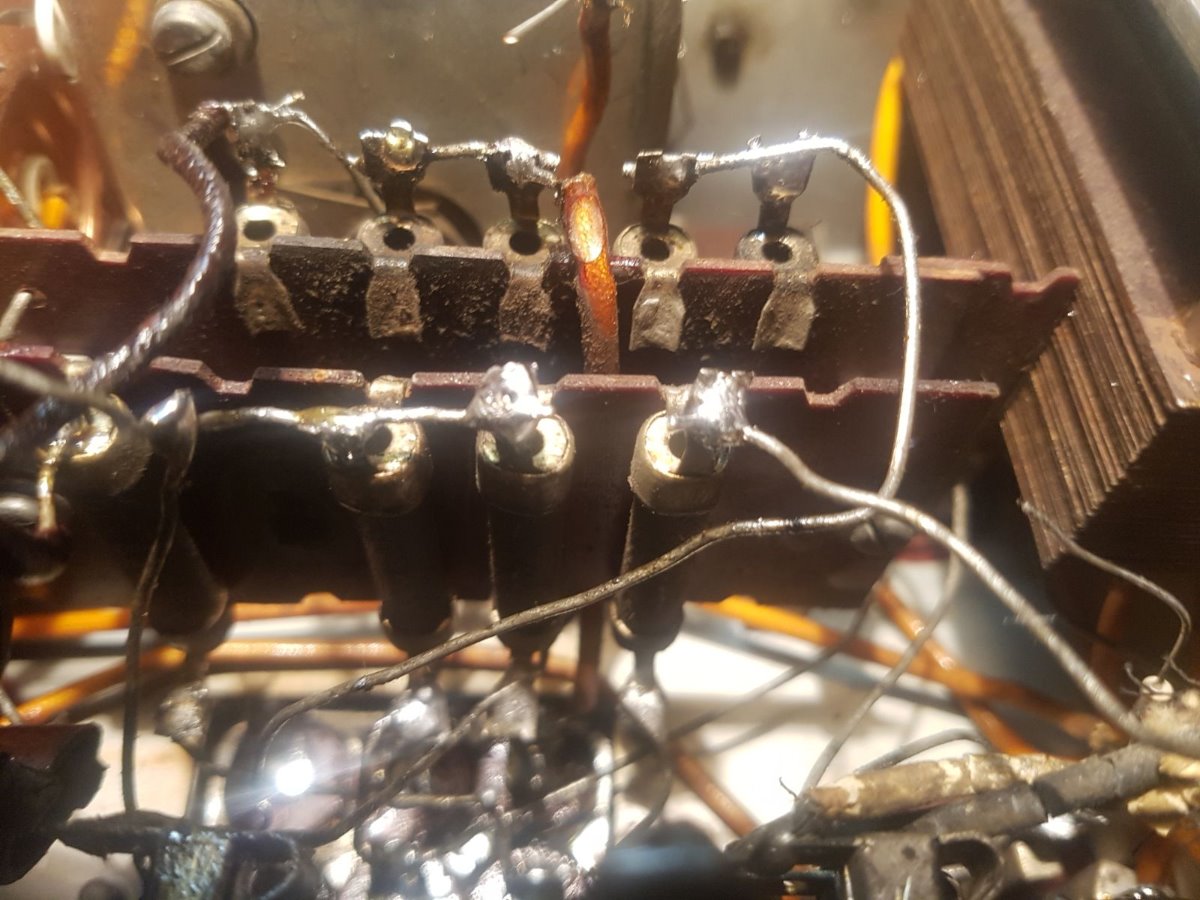

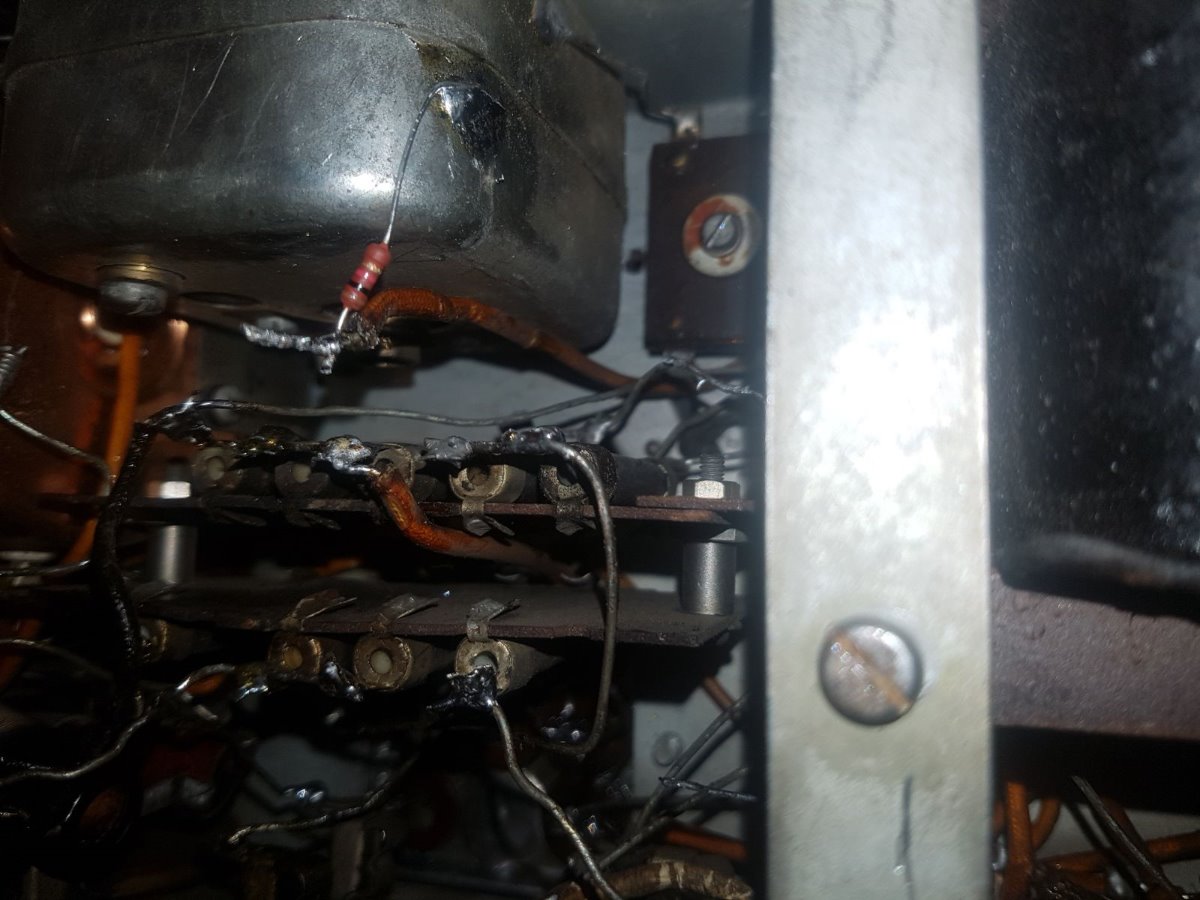

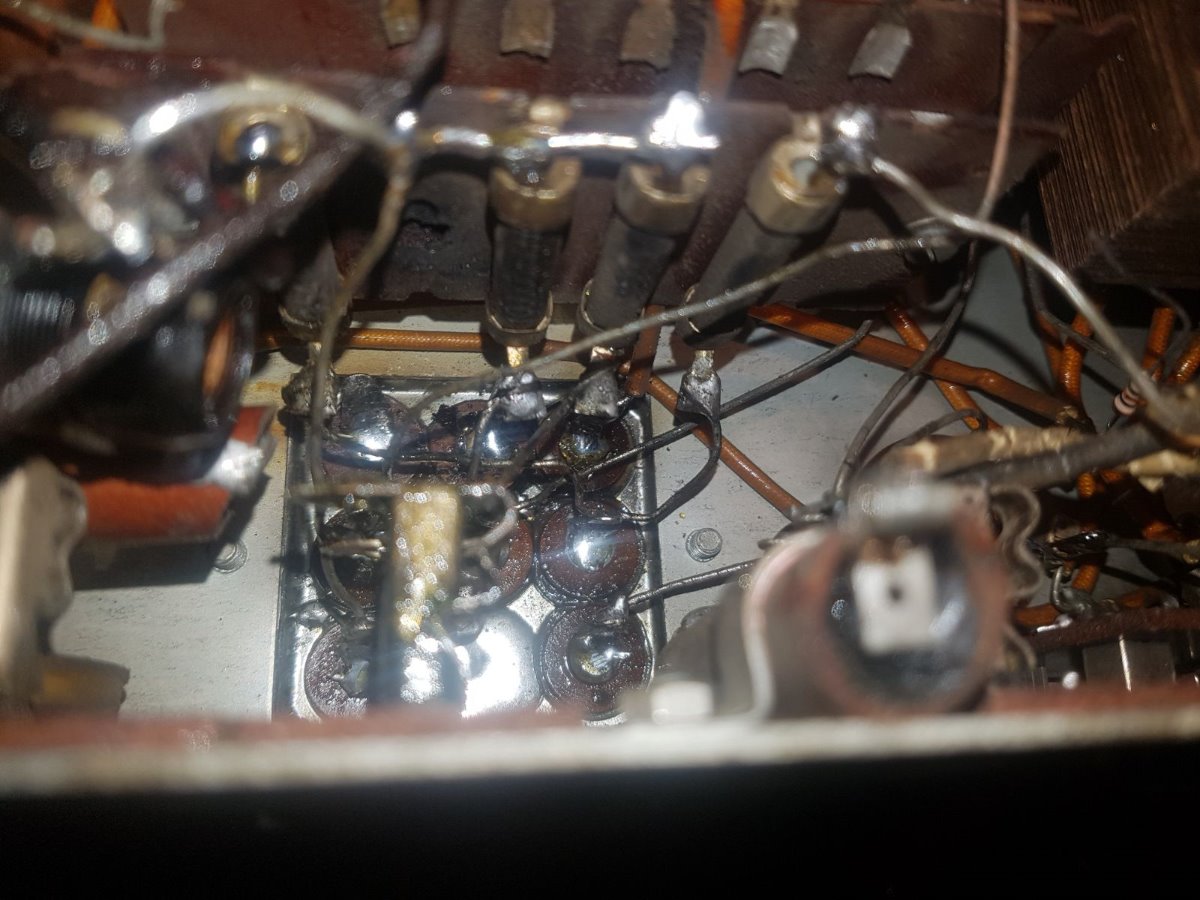

Tjerk bij deze de foto,s zoals je kunt zien zijn er nog lege plaatsen waar weerstanden hebben gezeten .

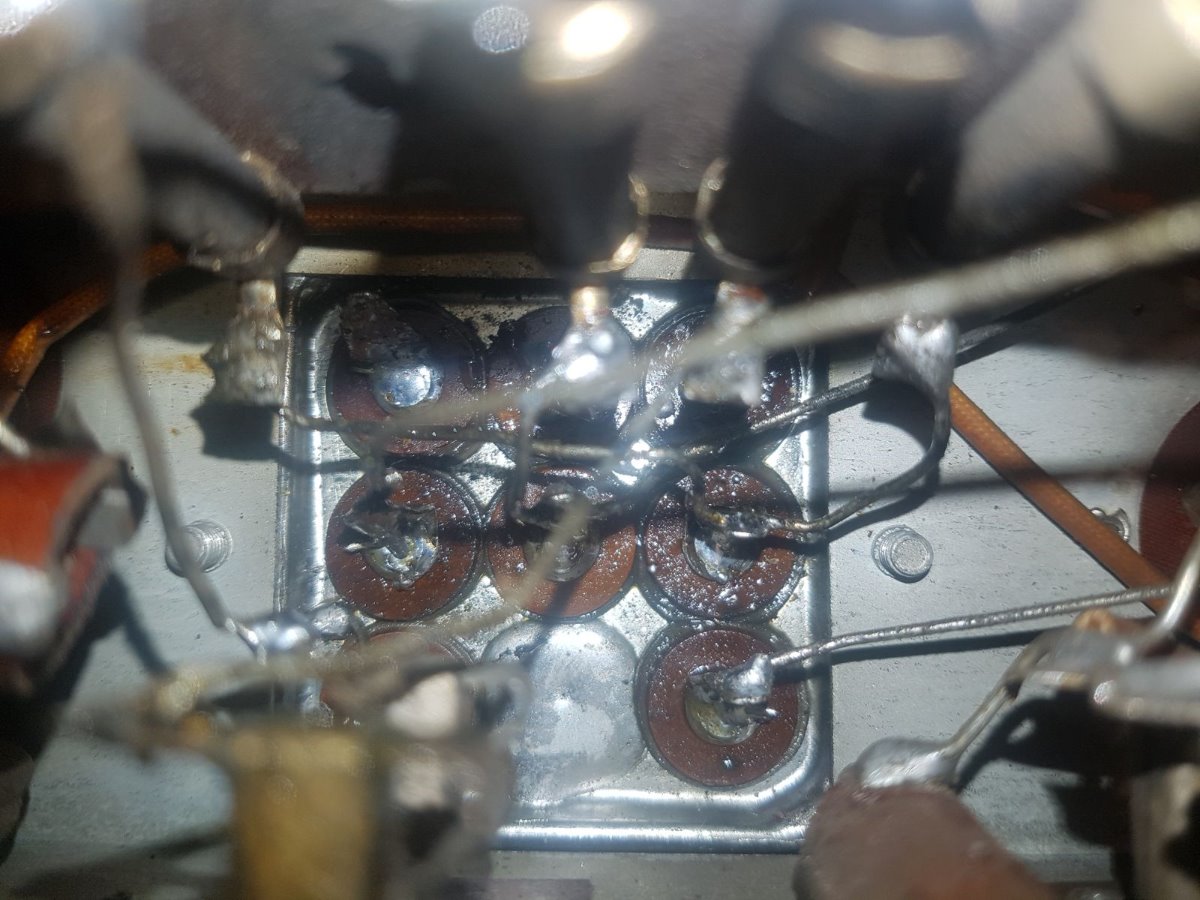

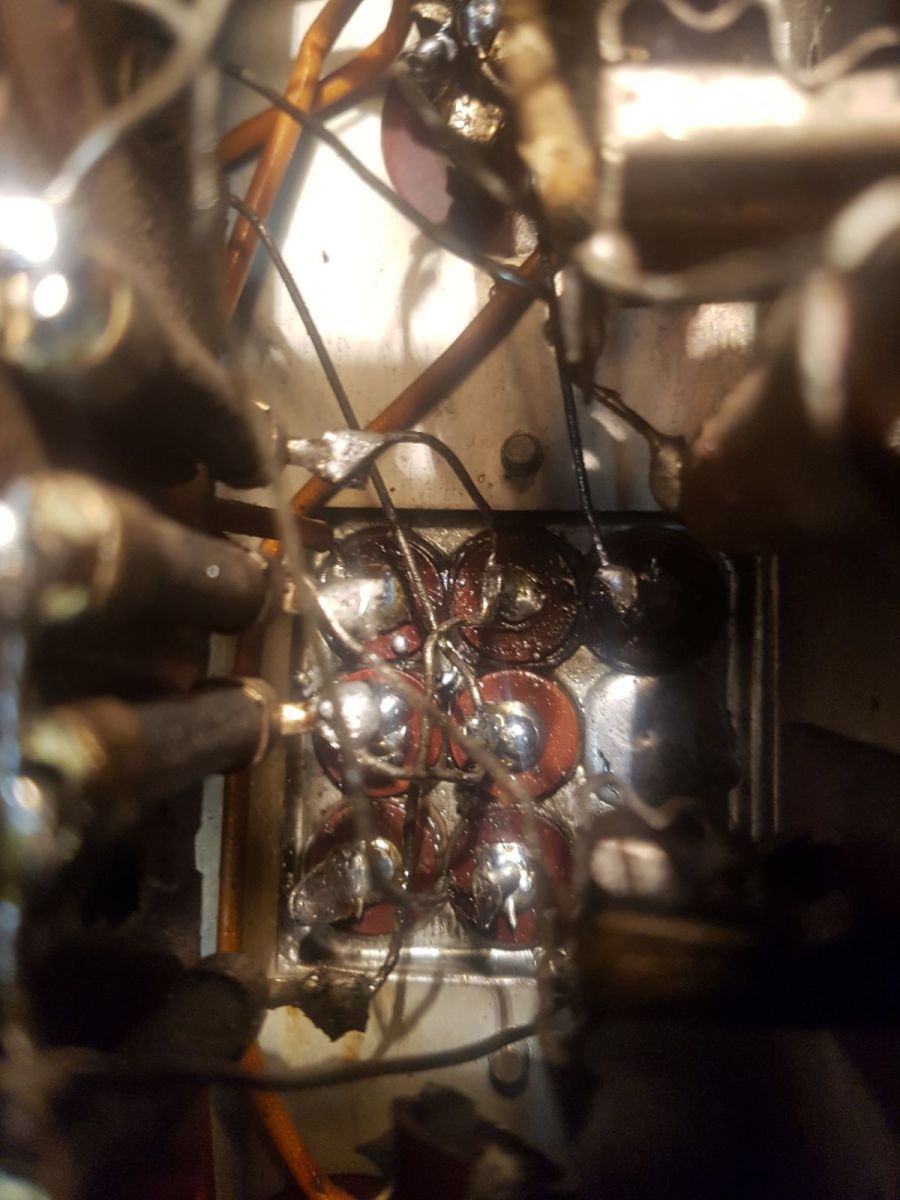

Ook kun je misschien zien dat er 1 pootje op het condensatorblok nog leeg is .
Ik vind het een zooitje maar het was nog veel erger dan nu !!

Mvgr Marc

Ps jij mag hem ook wel proberen terug te bouwen zoals ie hoort of samen

Hallo Tjerk ,

Ik heb de Nederlandse uitvoering ! En ja idd ik heb dat schema gevonden maar ik weet ook dat die anders iis . Soms heb je dan een redelijk gelijke bedradingsloop en kun je er redelijk mee repareren . Helaas is dit Schema niet bruikbaar

Oh wacht, de Nederlandse versie heet 938A, de Tsjechische 938AS. Jij hebt kennelijk de foute versie, geen wonder dat je niks kan vinden. Evengoed: foto's!

Nou, ik snap er geen fluit van. Het ding speelt toch? Wat wil je nou?

Welnu, weet je wat: maak jij eerst eens een paar foto's van de vermeende puinhoop in dat ding. Anders kan je lang afwachten. Geen idee ook welke C4 je bedoelt, die Tsjech of d'n Hollander.

Juist,

Ik hoop echt dat er iemand is die zo een getenkd schema heeft wat wel klopt of iemand die foto.s wil maken v zijn Chassis want bij mij is C4 geheel niet aanwezig door prutswerk is er her en der het een en ander doorverbonden .
Ik wacht het wel af .

Grt Marc

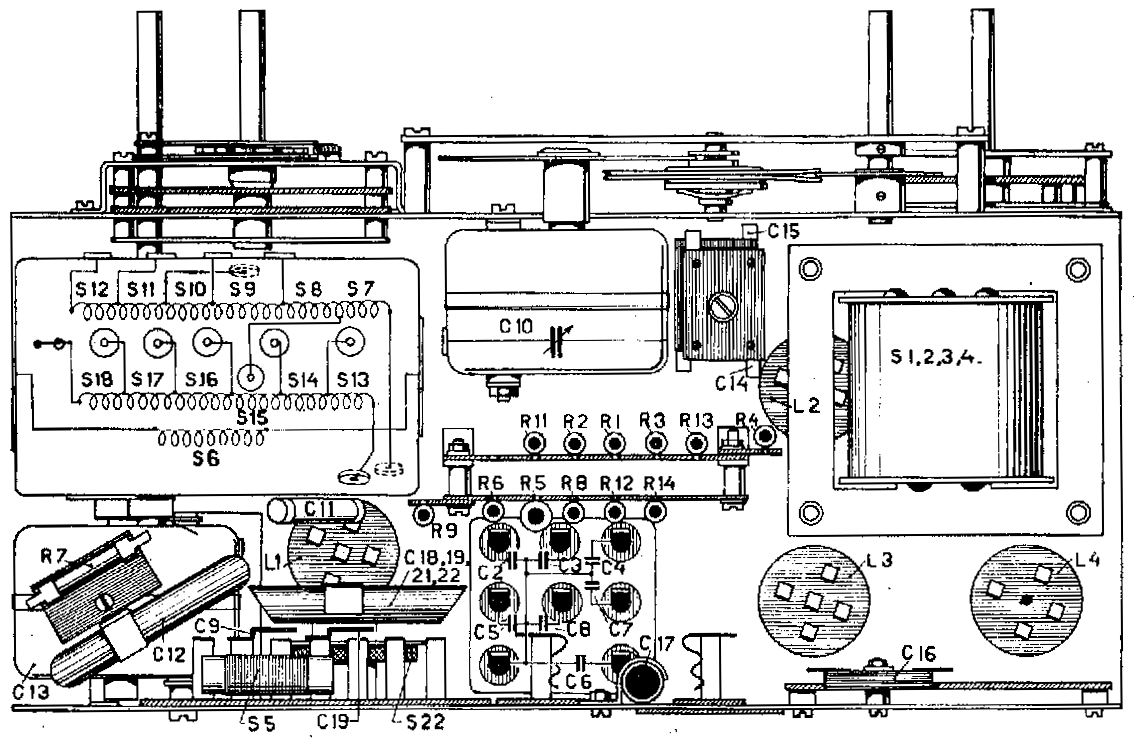

Dit is een Tsjechische layout. Zonder het bijbehorende schema is niet te zeggen hoe zich dat verhoudt tot de Nederlandse versie. Duidelijk is wel dat alle referenties anders zijn. Tenzij je zeker weet dat je inderdaad de Tsjechische versie hebt zou ik dit niet gebruiken maar afgaan op de officiele Philips doc zoals gratis te bekomen via nvhr.nl.

Zoek de verschillen (heb die Tsjech effe geroteerd):
