Simuleren van een buizenschakeling

schreef :

Maar moet nog gaan zoeken voor de eindbuizen. EL84 en/of EL34

Die staan daar ook. Ik zie het nut van de gloeidraad niet in, bij de EL84 (6BQ5) zijn ze ook weggelaten. De Koren modellen gebruiken ze ook niet. Ik meen dat die bij DIYAudio te vinden zijn. Of ze beter zijn dan van meneer Duncan? Geen idee... Er zitten wel heel veel typen in.

Bedankt voor het antwoord.
Ik zal eens kijken of ik het wat kan verbeteren.
Het is voor mij een nieuw programma, dus moet ik het eerst nog leren.

Later zal ik een model maken die ik ook in de praktijk zal gaan testen.
Vanaf daar ga ik dan een versterker proberen te bouwen.

Link
Hier komt de ECC83 vanaf (12AX7).
Maar moet nog gaan zoeken voor de eindbuizen. EL84 en/of EL34

LTSpice is inderdaad prima geschikt. Wat voor model heb je gebruikt? Out-of-the-box ondersteunt LTSpice XVII geen buizen of nieuwere versies moeten dat erbij hebben geprakt. Ik gebruik de Koren modellen (Spice directive, .inc koren.txt met die file in dezelfde directory als je .asc file).

Op zich is je opzetje prima. Het is alleen meer informatief om direct op de anode te plotten en om labels te gebruiken (F4). Nu weet je niet waar nodes 1 en 4 zich bevinden.

Tjerk (PE9ZZ) is volgens mij een specialist met het toepassen van LTspice.

Beste forumgebruikers,

Voor mijn studie ben ik een buizenversterker aan het maken.
We hebben namelijk vrije studie-uren die we zelf mogen indelen (met goedkeuring).
En ik heb besloten om een buizenversterker te gaan maken/ontwerpen.

En van de dingen die mijn begeleidende docent graag wilde,
was dat ik ging proberen om een aantal simulaties te gaan maken.
Nu heb ik het programma LTspice gevonden.

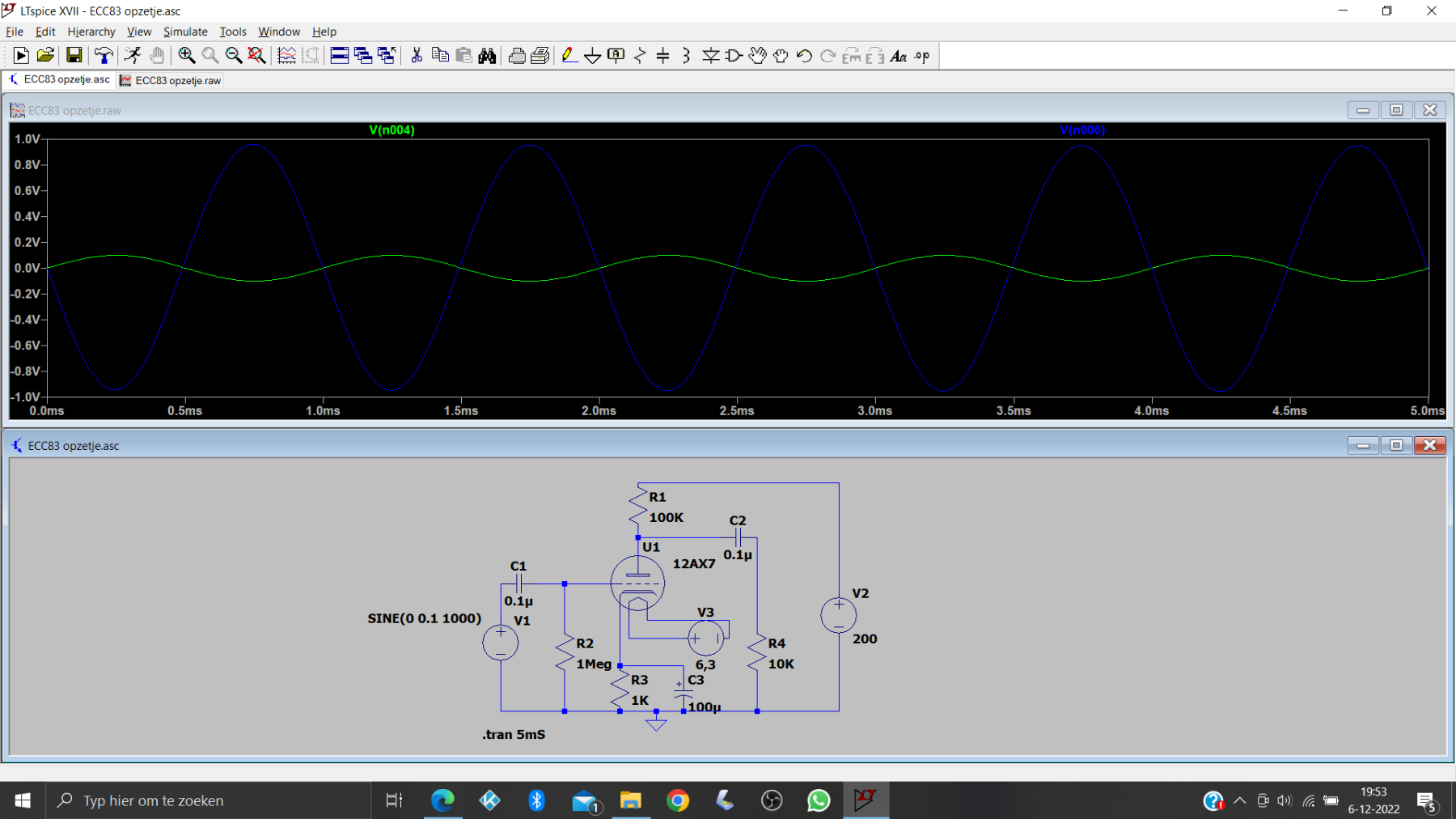

Hierin heb ik het volgende opzetje gemaakt.
Hierin is de versterking van het ingangssignaal ongeveer 10X. (spanning)
Nu ben ik benieuwd naar de volgende dingen:

- Hebben jullie ook wel eens zoiets geprobeerd te simuleren?
- Zo ja, met welk programma?
- Wat denken jullie zo van mijn simulatie?

Alvast bedankt, met vriendelijk groet,
Nick Leemhuis
