Simuleren van een buizenschakeling

Meer
13 dec 2022 21:32 #96251 door PE9ZZ
Beantwoord door PE9ZZ in topic Simuleren van een buizenschakeling

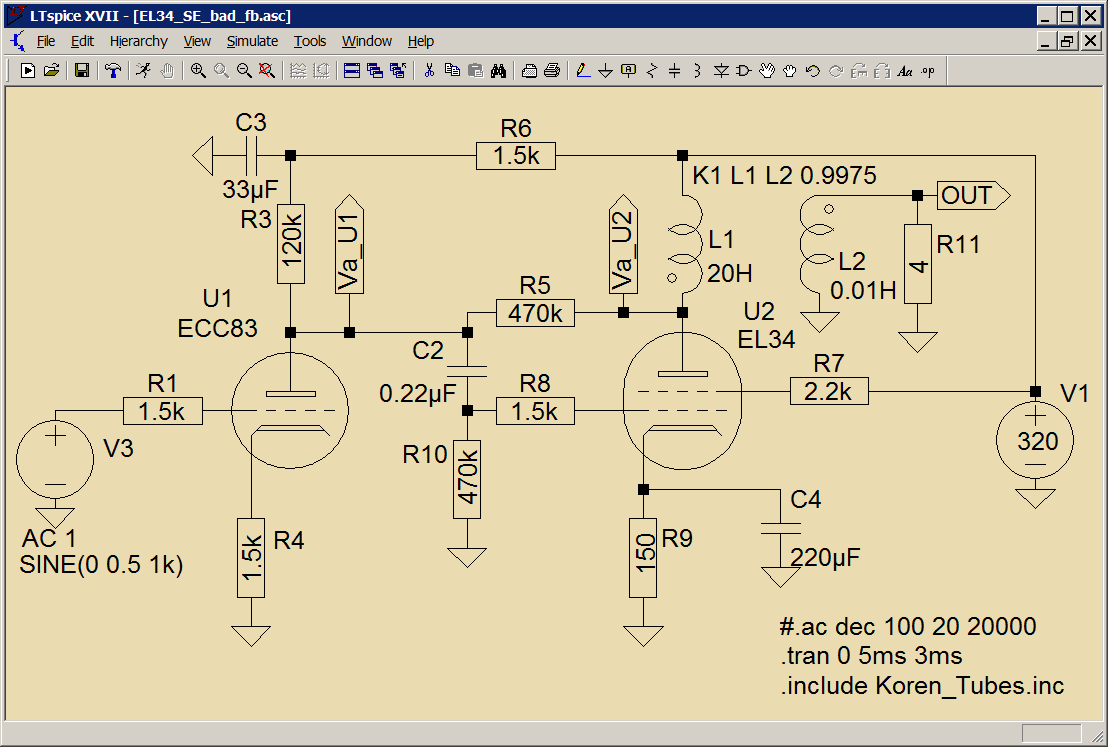

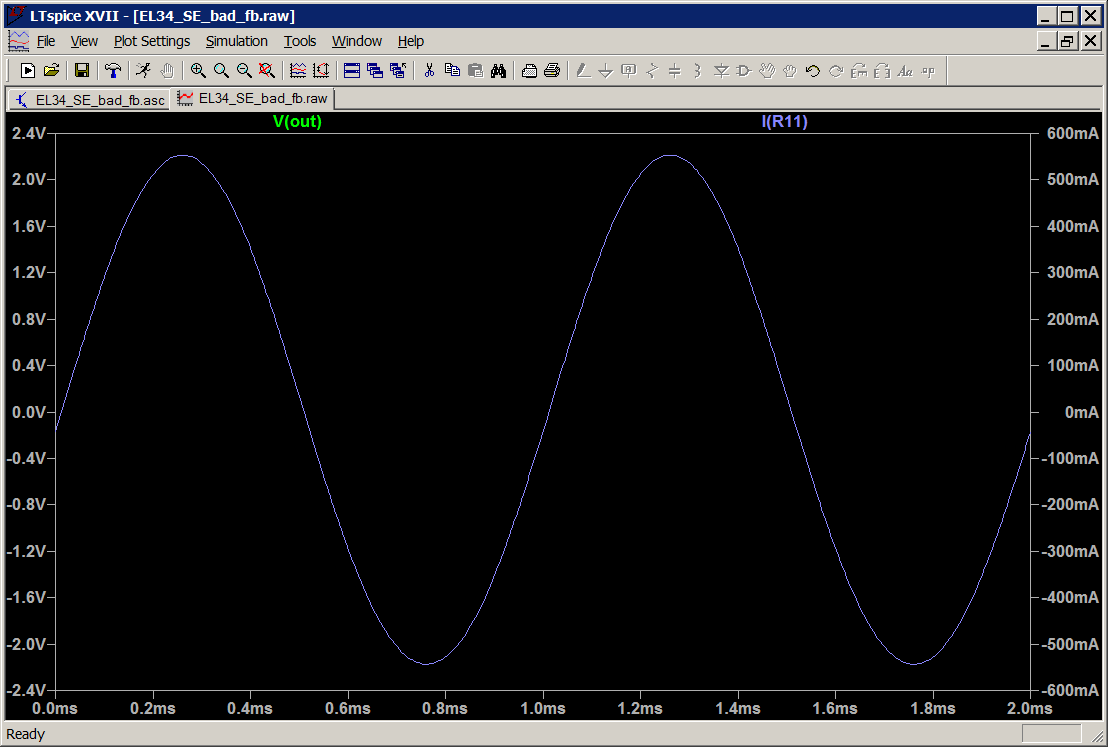

Je hebt te weinig sturing. Ik bied 2 Vpp aan, jij maar 0.2 Vpp:




Kreeg jouw modellen niet aan het spelen dus zo maar...
Tjerk, 9ZZ

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
13 dec 2022 19:49 #96250 door leemhuis01
Beantwoord door leemhuis01 in topic Simuleren van een buizenschakeling
Ja, dat lijkt mij inderdaad wel het geval ...
Maar wat
[img

Werkt deze zip file zo?
En kun je zo achterhalen, waar het fout gaat?



Bijlage:

Bestandsnaam: EL34_2022-12-13.zip
Bestandsgrootte:5 KB
met vriendelijke groet,
Leemhuis01

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
13 dec 2022 17:50 #96247 door PE9ZZ
Beantwoord door PE9ZZ in topic Simuleren van een buizenschakeling
Dan doe je wat fout:



Tjerk, 9ZZ
Bijlagen:

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
13 dec 2022 13:48 #96244 door leemhuis01
Beantwoord door leemhuis01 in topic Simuleren van een buizenschakeling
Maar met of zonder die 470K functioneert de schakeling niet zoals hoort ...

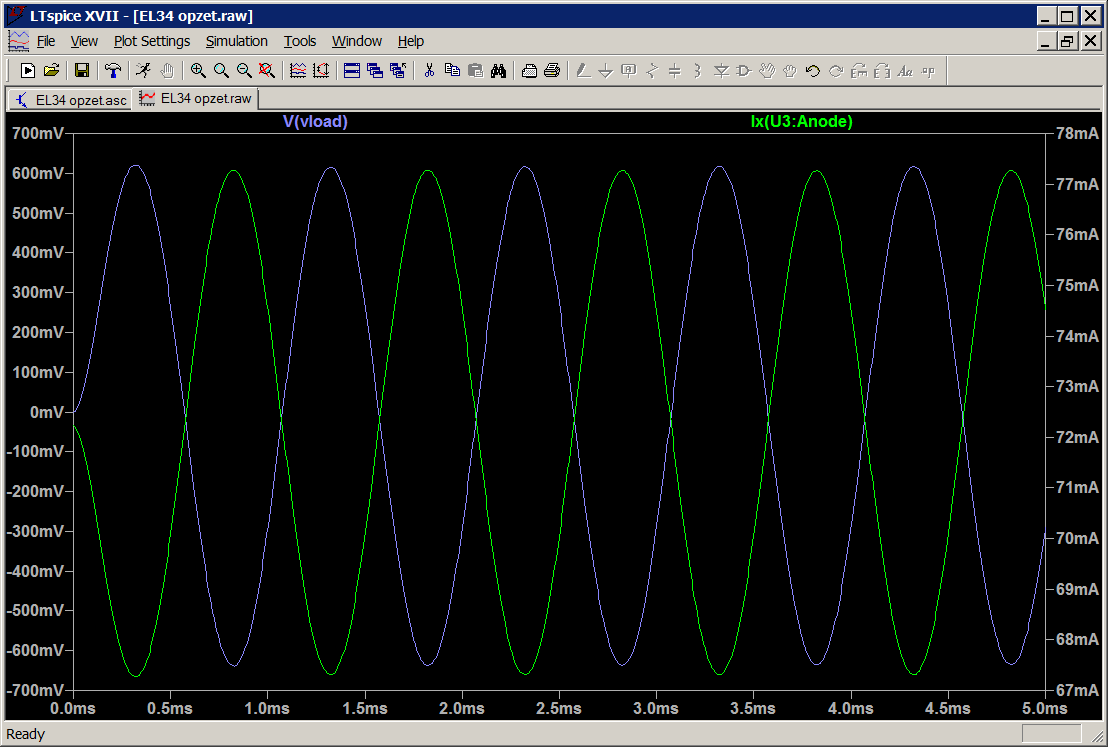

Ik heb er al even mee gespeeld. maar krijg niet meer als 1 volt en 150mA aan de uitgang.
Dus er gaat nog steeds ergens wat mis in die simulatie.
met vriendelijke groet,
Leemhuis01

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
12 dec 2022 21:35 #96241 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Simuleren van een buizenschakeling
Die tegenkoppeling via de 470k is toch wel verwerpelijk.
Met een secundaire tegenkoppeling elimineer je ook de problemen van de UTG.
Syms zijn handig, maar benaderen de realworld.
Cees- pa1dba

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
12 dec 2022 09:45 #96237 door leemhuis01
Beantwoord door leemhuis01 in topic Simuleren van een buizenschakeling


Bijlage:

Bestandsnaam: EL34.zip
Bestandsgrootte:5 KB

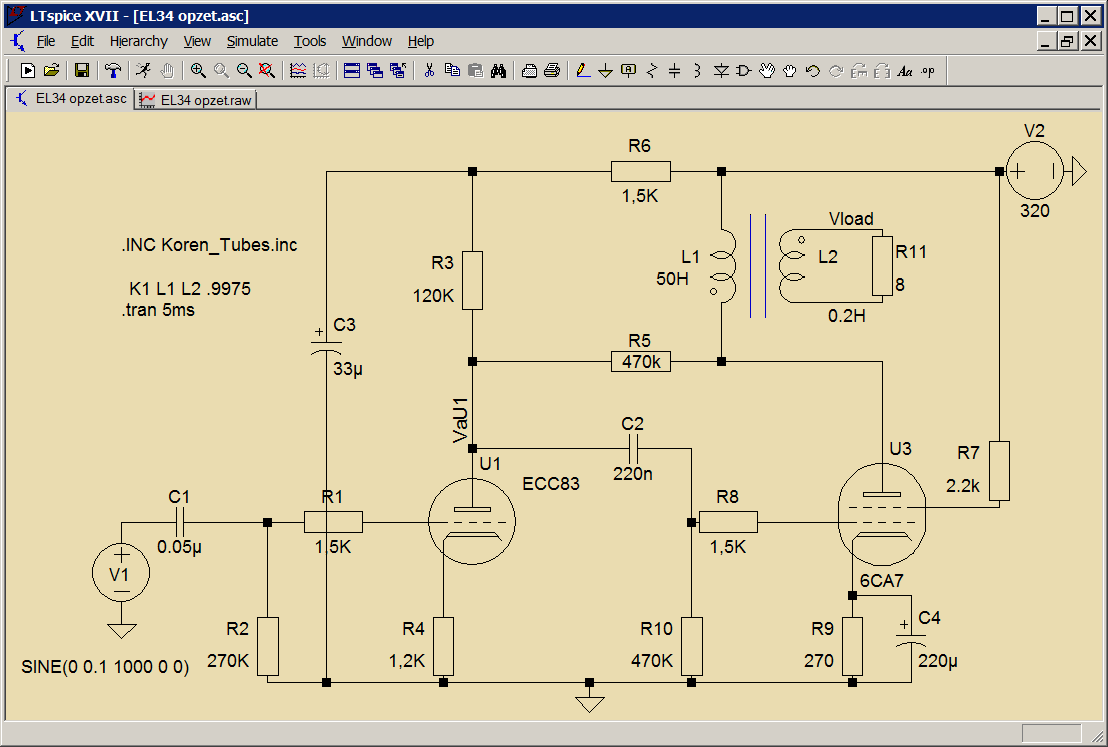

Dit is mijn project.
Volgens mij is die EL34 lib wel goed.
Want die heb ik samen met een compleet schema van duncan amps afgehaald.
En in dat schema  functioneert het wel.

Dat is het 1 na laatste item van  deze site .
met vriendelijke groet,
Leemhuis01
