Philips B6X72A

Aansluitingen lossolderen boven aan (3stux) voorzichtig zijn ivm de kwetsbare doorvoercondensatoren, de zijkant zitten ook drie draden o.a. de antenne aansluitingen, onderaan een massa draad naar chassis losknippen of solderen, wieltje schaaldraad fixeren met tape en de 2schroefjes van het zwarte wieltje losschroeven, kleine platte schroevendraaier gebruiken, of als je het koordje gaat mee vervangen (gezien het type radio wel aan te raden) gewoon de touwtjes eraf doen, signaal kabel onderaan (grijze dikkere draad die naar de eerste spoel gaat voorzichtig lossolderen zodat ie los is, bovenzijde 3schroeven van de tuner losschroeven (kruis) dan kan hij verwijderd worden, het deksel met 3boutjes losschroeven, massa van de grijze draad aan deksel lossolderen,zo kan je overal bij … als ik deze tuner reviseer vervang ik standaard drie ceramische condensatoren in de oscilator :de 33pf N150 padding C en de beruchte C 85 en 94 door np0 500v ceramisch, niets anders gebruiken anders heb je geheid drift of instabiel vermoedelijk zal na c85 de tuner weer werken, en de drie composietweerstanden hier in …inbouwen in de omgekeerde volgorde ,altijd zien dat je noteert of foto’s maakt van de aansluitingen om vergissen te voorkomen

Hangt er een beetje vanaf wat voor tuner erin zit. Als het zo'n tuner met spoelafstemming is zit het in een bakje. De hele hap moet er dan uit maar je kan de module prima testen op de werkbank. Bakje eraf, gloei- en hoogspanning erop, gaan.

Top,

Bedankt voor alle uitleg.
Dan heb ik nog een ander vraagje.
Ik heb nu eens even naar die FM tuner gekeken.
Maar wat is nu de beste aanpak om hierbij te komen?

Moet het hele ding eraf?
Of moet ik dat plaatje (3 zijden tuner) er af proberen te halen?
Zoals ik al eerder zij, dit is de eerste keer dat ik zoiets open ga maken.
En ik wil het graag in 1 keer goed doen

In feite zijn hier maar een paar componenten  voor verantwoordelijk, De ECC 85 zelf , de 10k weerstand . De ontkoppel c ceramisch . De terug koppel c  en de serie c  33pf ,maar aangezien je de buis al getest hebt en hsp hebd op pen 6 vallen de volgende 2 componenten al buiten verdenking, de terug koppel c die ik vermelde van 12 pf staan aan de hoogspanningskant en wel is vaker defect, hoeft hier niet te zijn, je kunt er eentje over zetten van ongeveer deze waarde (10-15 pf) om dit uit te sluiten verder zitten er nog een aantal ceramische c tjes in het osc gedeelte maar deze zijn minder verdacht omdat er ook geen HSP mee bemoeit is, wat niets wil zeggen natuurlijk,
ik heb deze tuners al regelmatig gereviseerd om oa frequentie drift op te lossen en deze C nog niet vaak defect gezien maar het kan zeer zeker voorkomen

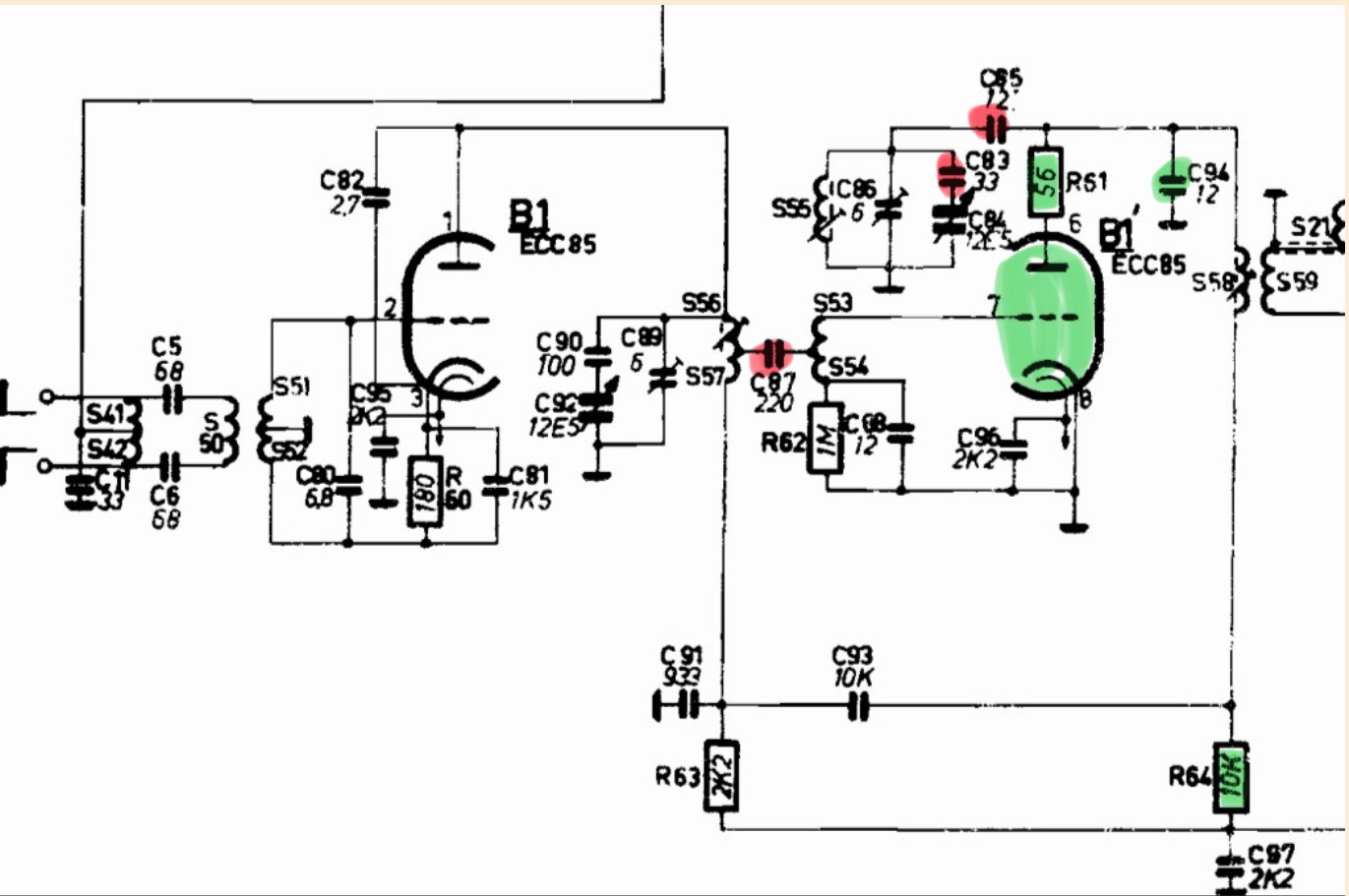

 in de rood aangeduide  componenten zal het toch moetten zitten,
de groen aangeduide componenten zouden ok moeten zijn

hoofdverdachte zijn:
C 85/12pf np0
C 83/33 pf N150
en in mindere mate C 87 220 pf

Wat zouden de verdere oorzaken nog kunnen zijn, van een niet werkende oscillator dan?
Want dit is voor mij de eerste keer dat ik in de FM wereld duik.
En misschien is er nog wel iets anders uit te sluiten.

Zo'n componenten tester kan ik wel bestellen opzich.
Maar 20 euro en 2 weken is wel wat, gewoon de C vervangen is wel een stuk sneller op dit punt.
Ik denk dat ik er wel eentje ga bestellen.
Want dat is in de toekomst ook wel weer handig.


lierseboy schreef :

Als deze C onderbroken(stel) is

Meten=weten. Neem zo'n Joepie China transistortester, zorg dat de elco's in je radio spanningsloos zijn en meet de C in circuit. Je krijgt wel een afwijking omdat het een kleine waarde is maar je krijgt wel een idee of-ie stukkend is of niet. Ik heb te weinig ervaring met dit onderhavige component om met zekerheid te kunnen stellen dat-ie stukkend zou kunnen zijn.
