Powertransistor AL102 vaagje (HMV2404)

Schema is niet te doen zo. Effe knippen en plakken:



Frank,

De elco’s ga ik zowiezo vervangen. Er is nog een voedingsprobleem. De voorversterker krijgt geen spanning van de eindversterker.
Ik ga nu eerst wachten op onderdelen en de andere toestellen die nog op tafel staan verder afwerken.
Als je HMV 2404 opzoekt dan krijg je een zoekresultaat van Peter Vis. Daar staat een hele beschrijving op.

François

Hoi Francois,

Kijk, nu begint het te dagen!
Ik zie sterke overeenkomsten met de receiver van mij.
Alleen bij jou heet het Carad, bij mij is het een Goodmans, had net zo goed Ferguson kunnen zijn.
Een lang apparaat met een rij draaiknoppen en een paneeltje met voorkeurzenders en nog wat druktoetsen.

Die zwarte potten en de andere elko’s hebben hun tijd ook echt gehad!
Ik weet dat zomaar vervangen niet de bedoeling is maar bij mij waren ze 35 jaar terug al lek/rot.
Ze hebben vaak ook een afwijkende waarde, bv 300 of 400uF.
Is verder niet erg maar ik zou ze gelijk eruit kieperen.

Ook raar bij mijn apparaat is de MD voortrap met slechts 1 tor per kanaal!

mvg Frank


Tjerk,

dan is de ASZ15 beter denk ik. Als ik de datasheet erbij neem gaat deze tot 60V.
De voedingsspanning is 40V. Meer metingen heb ik nog niet gedaan omdat er rookpluimen opstegen uit het circuit . Ik heb dan de driver en de powertransistor gedemonteerd en gemeten. Beide waren stuk.

Hierbij nog enkele foto’s

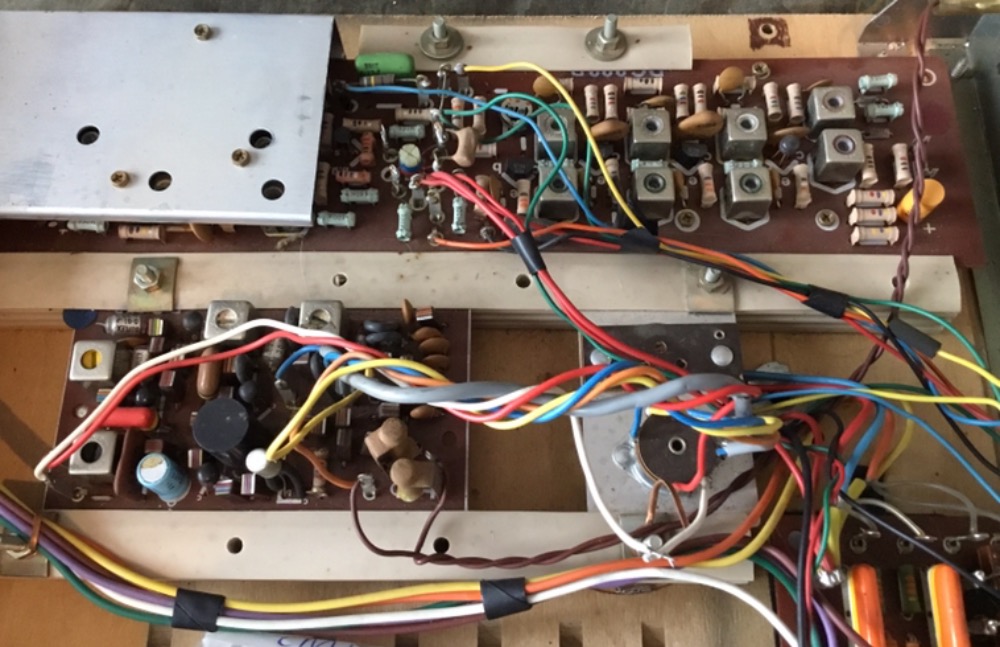

eindversterker

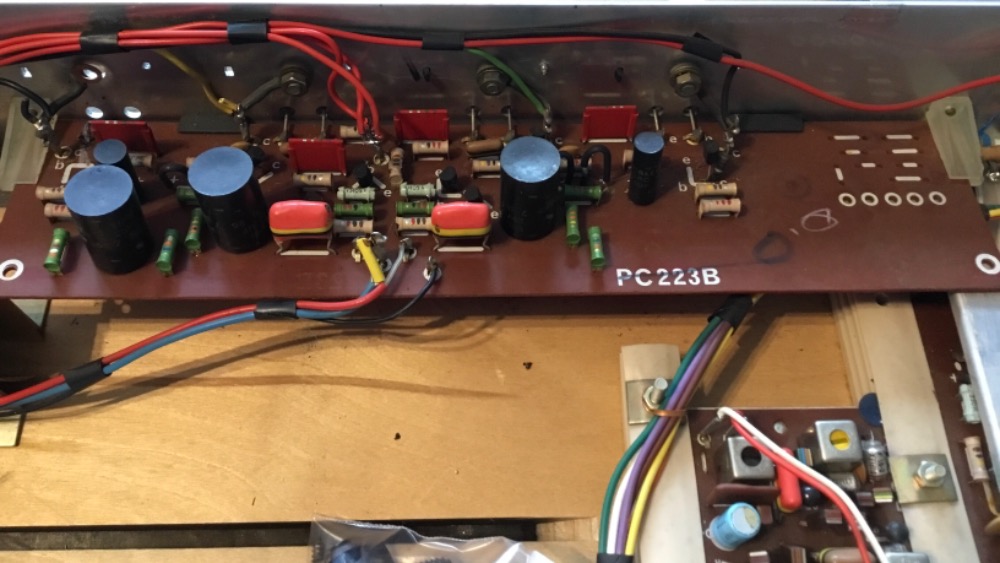

Voorversterker/toonregeling

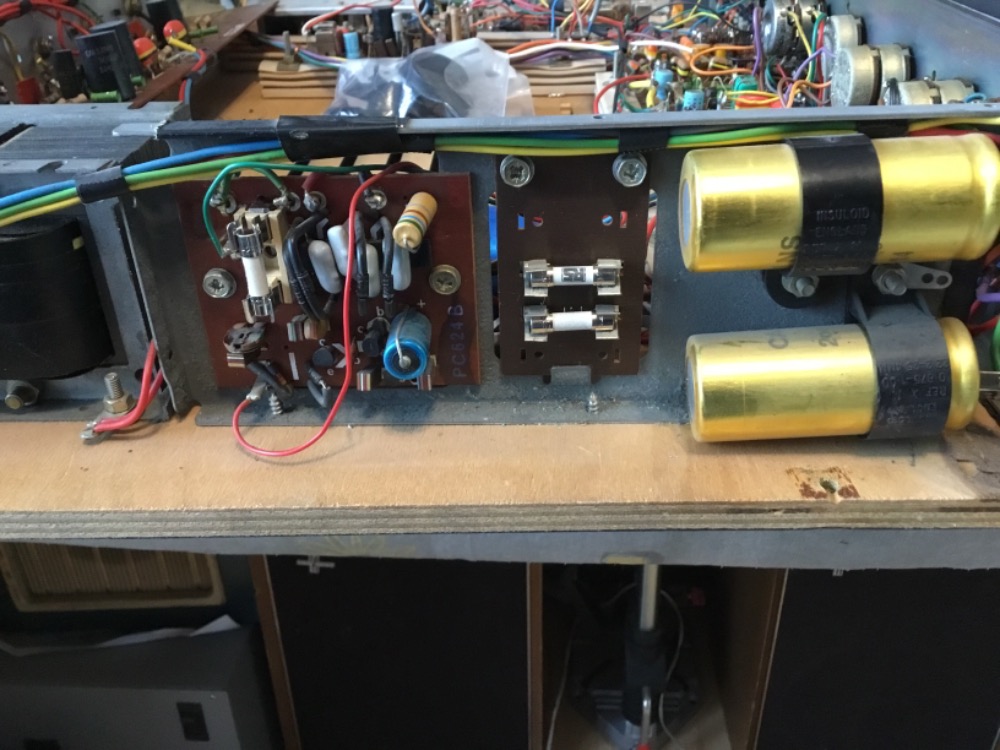

Voeding

tuner/decoder


MVG

François

AD149 was ook meteen waar ik aan dacht. ASZ15 ditto. Let wel op de max V(ce), die van de AD149 is maar 30 V:



Hoi Francois,

Nu je toch aan het zoeken bent......
Ik heb in een Engelse receiver een jaar of 35 geleden vrijwel alle torren vervangen in de gehele versterker.
Het ding speelde de sterren van de hemel en ik heb hem nog steeds.

Daar zaten Ates AL102 maal 4 in.
Ik had ze vervangen door AD149 en dat ging prima.
Dan komen er torren zoals OC26, en wellicht dat het met de ASZ15/16 ook lukt.
Ik weet dat deze ook niet op elke hoek liggen maar je kunt alvast wat meer richtingen in.
Wel even de maximale spanning Vceo in de gaten houden die hoger moet zijn dan de voedingsspanning in de versterker.

Verder heb ik vaak slechte ervaringen met Ates, daarom verving ik ze meteen alle 4!

Vermogen van mijn receiver is ca 2 keer 15 Watt bij 8 Ohm.
Is een Goodmans Suitte 3000.

Maak even een foto van de versterkerprint en onderdelen.

mvg Frank
