Powertransistor AL102 vaagje (HMV2404)

@Frank,
met de eindtorren eruit kan je prima luisteren en meten op een 800 ohm speaker.
of op een 600 ohm koptelefoon.
voor extra veiligheid kan je nog een bipolaire elko opnemen bij symmetrische versterkers.

@François ,
Vaak bij defecte eindtransistoren vaak iets meer van het circuut checken.
voorkomt dit soort rook , en die kan je niet meer terug stoppen .
idee van Frank om de schaarse eindtransistoren nog even weg te laten is wel een goede!

Dag Tjerk,

Ik heb deze voormiddag nog aan het meten geweest.
De resultaten:

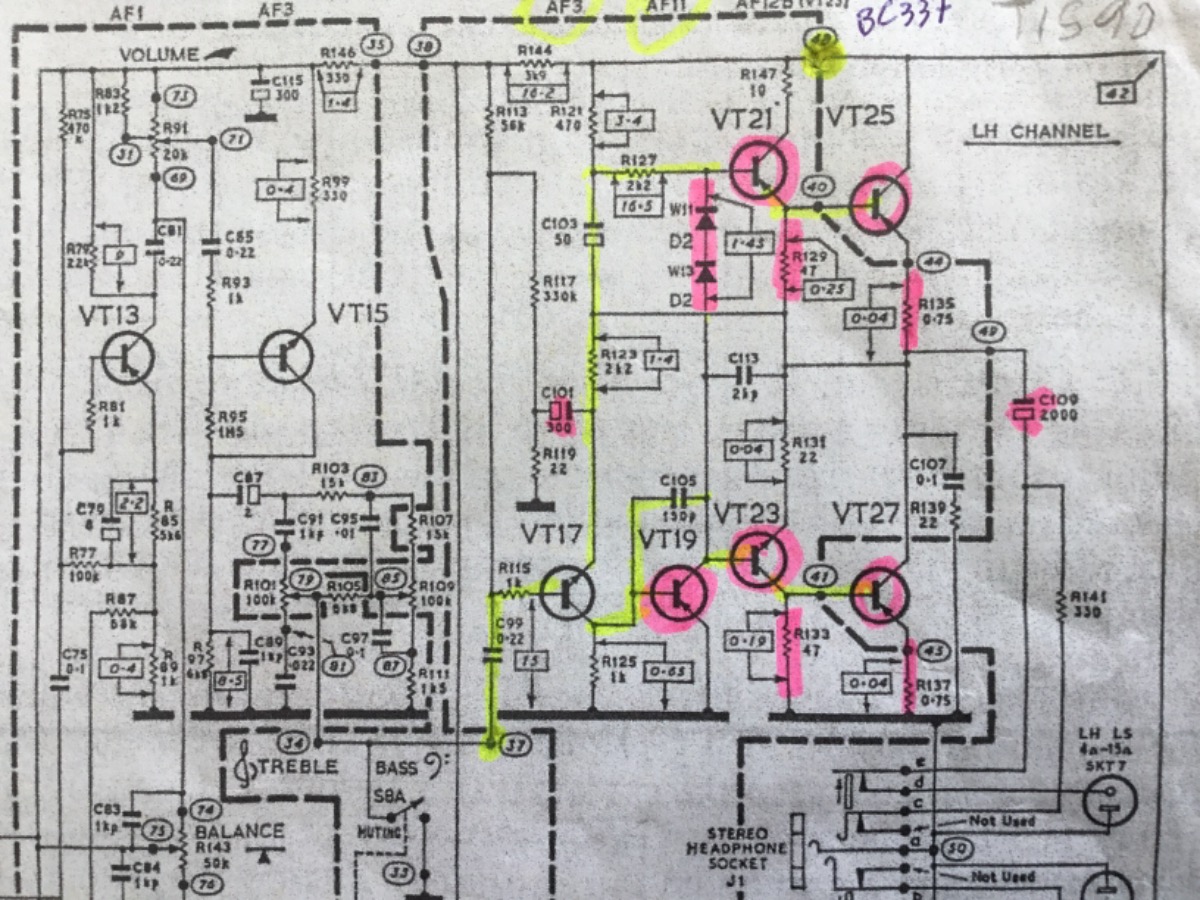

De spanningen vanaf VT19 klopte niet.

VT25 was vervangen, VT27 was ook defect, dus ook vervangen
VT21 en23 waren ook defect, deze vervangen door bc327/337
VT19 is ook defect, voor de AF11 heb ik een bc557b besteld.
1 van de diodes was ook defect en beide vervangen door een vervanger die door HMV aanbevolen werd.
Verder uiteraard R129, R135 (onderbroken) en R137 ( ook onderbroken).
De elco’s had ik al preventief vervangen.

Even wachten op de bc557 en dan kunnen we terug meten en verder werken.

bedankt voor het meedenken.


François

Is een eindtrap in deze modus(zonder eindtorren) niet af te sluiten met bv een hoogohmige speaker van bv meer dan 200ohm.

Krijg je tenminste een indruk of er al dan niet muziek uit komt.

mvg Frank

Moest effe zoeken waar het ook alweer over ging. R129 mag er niet uitfikken. Die is essentieel. Laat de eindtorren eens weg. De driver moet nu operationeel zijn na vervangen van R129. Alle spanningen moeten overeenkomen volgens schema. Functionaliteit testen met een toontje en een scoop op de uitgang. Spanning over dioden W11/3 zijn belangrijk. De collector van VT19 moet ongeveer 20 V hebben, de halve voedingsspanning. Net als de hete kant van C109. Je mag niet belasten in deze staat.

Hallo,

even een update.
Na wat reparaties voor externe heb ik eindelijk de radio/platenspeler terug onder handen genomen.
de voedingsspanningen zijn in orde na de vervanging van de elco’s.
teug een AL102 ingeplaatst, en de verbrande driver met weerstand vervangen. Er was ook 1 van de dioden defect.
Terug opgestart maar het kanaal bleef stil.
Spanningen nagekeken en in de voorversterkerprint was nog een elco (C115) niet goed. Deze ook vervangen en terug getest. De spanning in dit gedeelte is ook ok.
En toen, ja nog geen geluid. Een signaal op VT17 gelegd en dit signaal kwam niet verder.
Andersom geprobeerd en een signaal op de basis van beide eindtransistoren gelegd en ook geen resultaat!
Wel fikte R129 eruit????
dus verder zoeken wat er fout loopt.
Spanningen meten zoals op schema en halfgeleiders testen wordt mijn volgende stap.

François

Zonder C6O krijg je geen resultaten omdat die essentieel is voor de voeding. We zullen dus moeten wachten totdat je een vervanger hiervoor hebt geïnstalleerd. Ratel-C's zullen voor de werking niks uitmaken.
