Powertransistor AL102 vaagje (HMV2404)

Meer
19 mrt 2021 06:28 - 19 mrt 2021 06:32 #89561 door PE9ZZ
Beantwoord door PE9ZZ in topic Powertransistor AL102 vaagje
<quote><cite>Cees PA1DBA post=89556</cite><div>R146? bovenste eindversterker in het schema</div></quote>

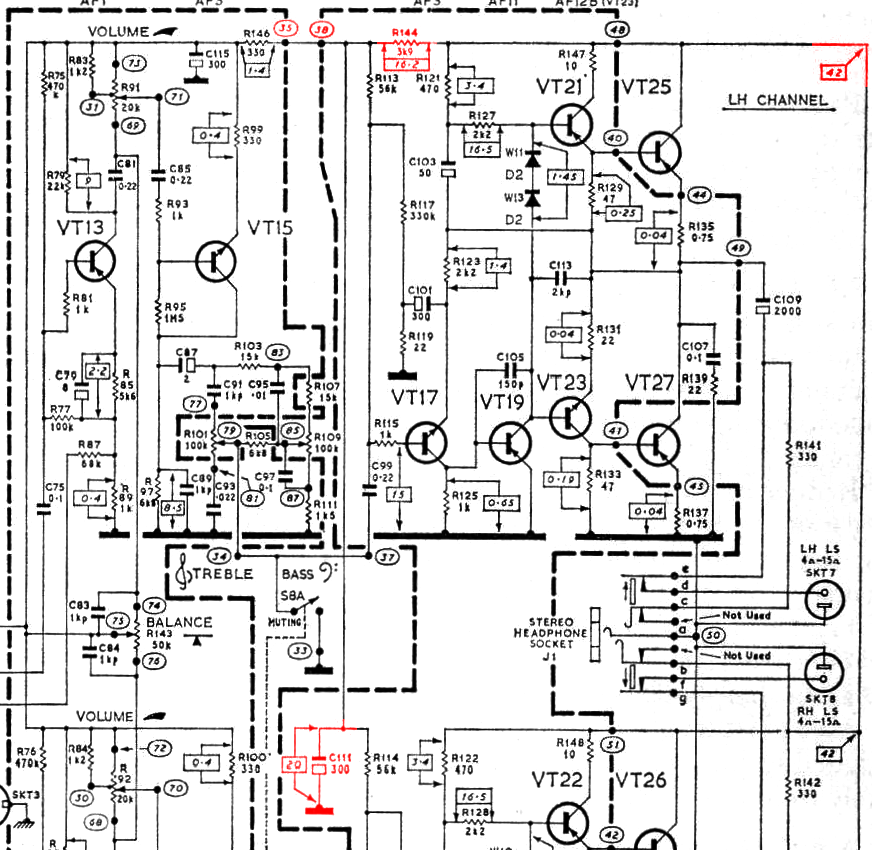

Bijna goed... R144. Zie deze uitsnede:


Het schema is tegenstrijdig, zie de rode markeringen. Over R144 staat 16 V, de voedingsspanning is 42 V maar over C111 staat maar 20 V. Megavaag.

Wat ook vaag is dat de voeding als massa wordt gebruikt. Misschien werden die maffe Britten daar blij van.

Ik word meshuggenah van die editor!
Tjerk, 9ZZ
Laatst bewerkt 19 mrt 2021 06:32 door PE9ZZ. Reden: Editor fucked up my message
De volgende gebruiker (s) zei dank u: Cees PA1DBA

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
18 mrt 2021 17:46 #89556 door Cees PA1DBA
Beantwoord door Cees PA1DBA in topic Powertransistor AL102 vaagje
R146 ? bovenste eindversterker in het schema .
Cees- pa1dba

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
18 mrt 2021 16:43 #89555 door Francois129
Beantwoord door Francois129 in topic Powertransistor AL102 vaagje
Tjerk,

Ik heb het schema nog eens bekeken maar ik vind niet vanwaar de spanningsval van 16V vandaan komt. Ik zie waarschijnlijk iets over het hoofd.

François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
18 mrt 2021 11:16 #89551 door PE9ZZ
Beantwoord door PE9ZZ in topic Powertransistor AL102 vaagje

Op de print voorversterker/toonregeling heb ik op punt 35 ook geen spanning
François
Die komt van punt 38 van de eindversterker en daar moet 42-16=26 V staan.
Tjerk, 9ZZ
De volgende gebruiker (s) zei dank u: Francois129

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
18 mrt 2021 10:31 #89550 door Francois129
Beantwoord door Francois129 in topic Powertransistor AL102 vaagje
@Frank,

Heb jij soms een beter schema van de Goodmans receiver?


François

Graag Inloggen of een account aanmaken deelnemen aan het gesprek.

Meer
18 mrt 2021 08:07 #89548 door Francois129
Beantwoord door Francois129 in topic Powertransistor AL102 vaagje
Tjerk,

Je hebt mail.
Ik heb het schema moeten aankopen. Verder heb ik ook niets gevonden.

François
