Powertransistor AL102 vaagje (HMV2404)

Cees, Tjerk,

Van C60 is de + aansluiting weggerot en hierdoor afgebroken. Dus een scoop meting zat er niet meer in.
De ratelc’s zal ik nieuwe monteren als ze binnen gekomen zijn idem de voor de C60.

François

schreef :

Ratel condensatortjes van 1 nf over de dioden mag je weglaten

Zou ik niet doen. Ze doen niks voor de spanning maar nemen wel de ratel weg die op AM ontstaat. Wat C6O betreft: scoop geeft uitsluitsel. Als die geen capaciteit meer heeft heb je een gelijkgerichte sinus met een RMS spanning van ongeveer 30 V. 27 V komt daarbij dicht in de buurt.

@François,
Spanning is zo laag omdat C60 capaciteitsloos is geworden.
Ratel condensatortjes van 1 nf over de dioden mag je weglaten.

Beste mensen,

Ik heb deze terug op de werktafel gezet.
Ondertussen heb ik een aantal goede AL102 transistoren voor een schappelijke prijs gevonden en kunnen we met het herstellen van start gaan.
Eerste punt is de voeding terug in orde brengen.

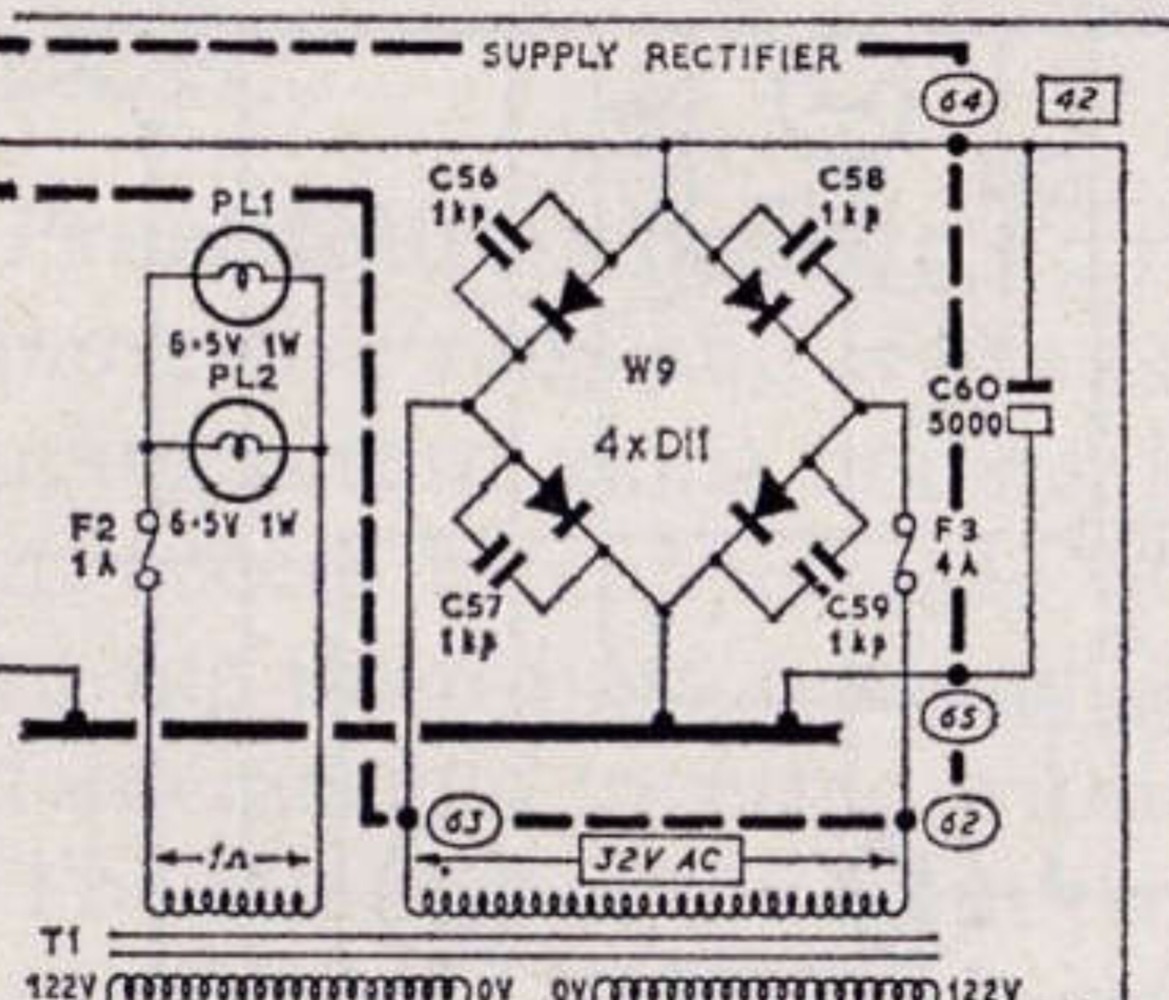

De secundaire spanning is 32V na gelijkrichting heb ik totaal geen 42V (schema HMV) of 44V (schema Goodmans) maar slechts 27V onbelast.
Als ik de diodes meet (BY127) zouden deze nog in orde zijn. Over elke diode staat een C van 1KP 250V ac. Deze meten allen minstens 3keer zo veel. Mijn idee is dat dit niet ok is.
Ik had gedacht deze tijdelijk weg te laten omdat ik deze niet in huis heb.
Zou dit een grote invloed hebben op HF storingen?
Ook de voedingselco is niet meer ok.
Wat denken jullie?



François

Kwestie van dat germaniumtransistoren PNP zijn. Zet er NPN in, keer de elco's en de voeding om en je hebt dezelfde versterker.

Dank u wel.
Ik was maar naar stromen aan het zoeken om de spanningsval te berekenen.
Het was dus simpel.
Ja dat van de voeding heb ik ook opgemerkt.

François
