Biamply radio,s gebruiks afregeling .

Huub,
:thumbsup: :thumbsup:

Huub, Mooi toestel. :thumbsup:

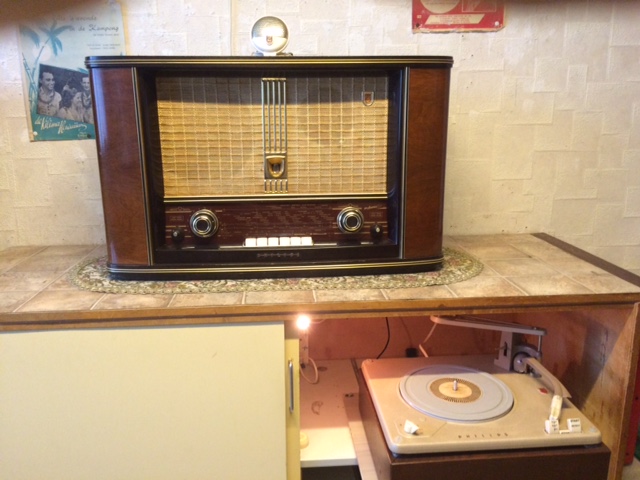

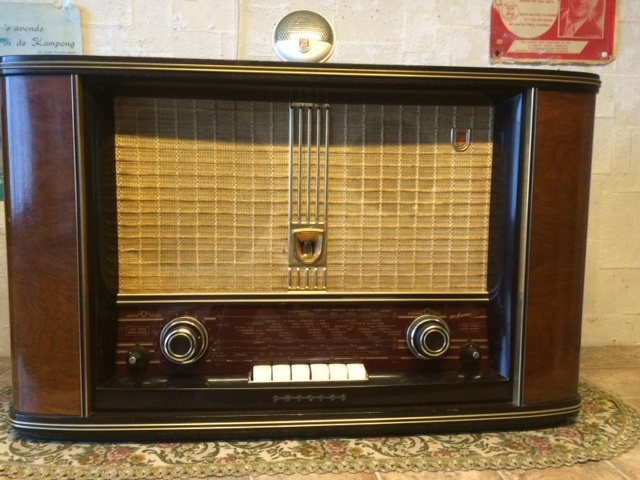

Hierbij nog een paar foto's van de radio 653 A, die ik laats nog voor een leuk prijsje heb gekocht.
Hij is redelijk onbeschadigt .. dus een treffer ..

Ja het is toch een overdenkenking waard
Zou die ouden Condensator nog verlopen zijn ?
Zo veel gebeurt er niet mee . beetje stroom
Ok heb hem ook niet vernieuwt
Heb wel mooie nieuwe liggen ph.
ouder dom vervalt ook mischien ..
ik heb de radio ook al wat vermindert om
10NF over UT en de buis te zetten er zit volgens schema .4k7 op
Het hoort voor mij ook al beter aan .. maar mischien nog de Katt .C .
Huub

Het zit toch iets anders. Het is gebruikelijk om de kathodeweerstand van de eindbuis te ontkoppelen met een grote elco bv. 100 uF. Hierdoor bereik je de grootste versterking. Laat je de elco weg dan treed er tegenkoppeling op. De gevoeligheid neemt dan af met een factor van ongeveer 2, dwz je hebt een hogere ingangsspanning nodig om de buis uit te sturen. Het maximale vermogen neemt iets af, maar de vervorming ook. Door nu een kleinere ontkoppelcondensator te nemen, wordt de ontkoppeling van de eindbuis frequentie-afhankelijk. Boven een bepaalde frequentie neemt de versterking toe (in het middengebied; lage tonen hoeft deze buis niet te versterken). Plaats je nu een weerstand met deze condensator in serie dan stopt dit proces weer bij een hogere frequentie. De versterking is frequentie afhankelijk geworden en dus is er een beetje extra bevoordeling van de hoge tonen. Dit is het in grote lijnen; er spelen nog meer zaken mee. Door deze frequentie-afhankelijke tegenkoppeling wordt ook de inwendige weerstand van de EL84 frequentie-afhankelijk, enz..... maar dit wil ik buiten beschouwing laten.

Groet, Jan

Duidelijk Cees Zal TZT
een wat daar over bedenken als ik veranderen wil
Bedankt Huub .
