Teer Condensatoren in de Phillips HF10

:woohoo: OOPS

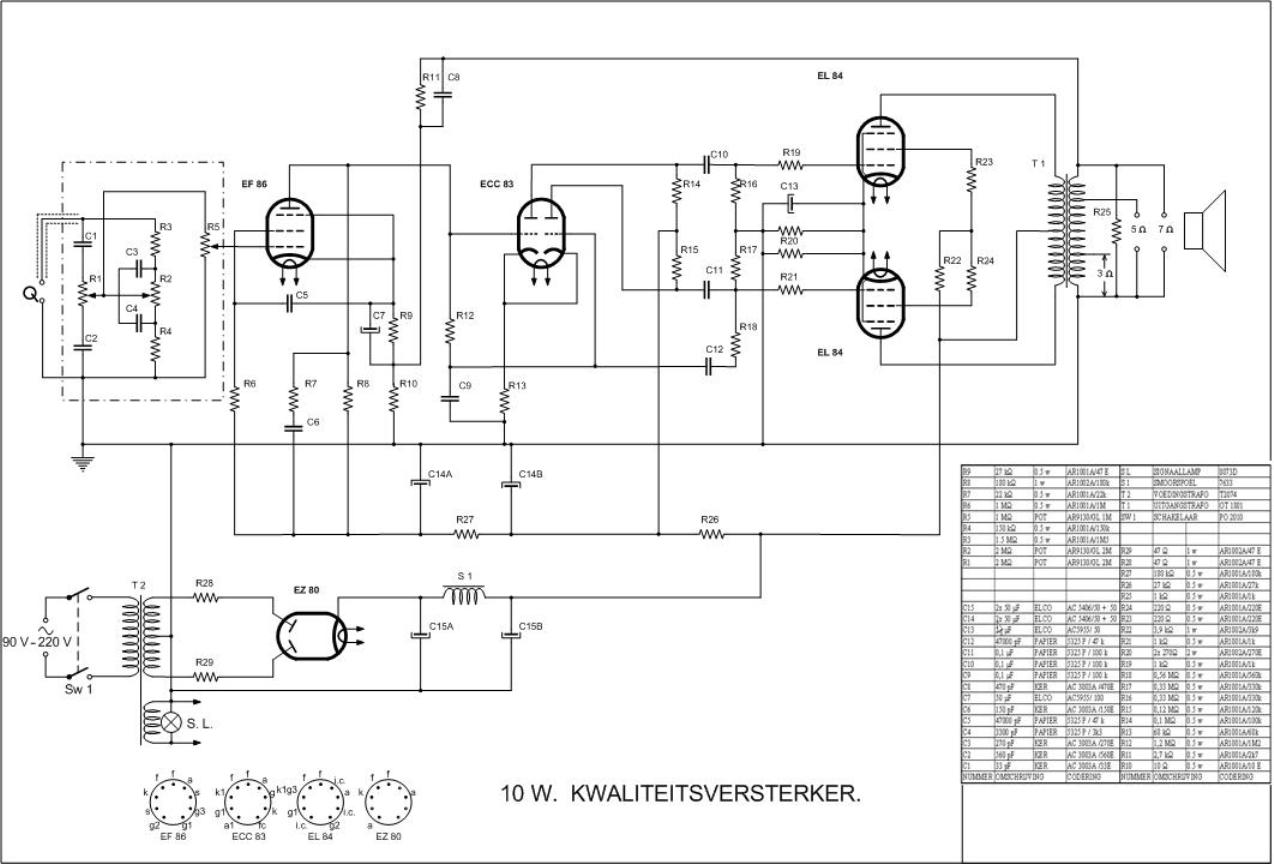

ik heb me blind zitten staren op het schema,tje met de Microfoon Versterker
Daar staan die ( Onderdeel) Pos nummer zoals je wilt Maarten, er niet bij
Maar ze staan er dus gewoon op
Meja culpa meja maxima culpa

Goed gezien van die verbinding tussen de loper R2 en C3 en C4


In mijn versterker zit aan de 180k R8 nog een 180K en een Capaciteit van 68pf ??
Moet dat niet de 22k weerstand R7 zijn en de condensator 68P de C6 150PF ??

Met onderdeelnummers (niet duidelijk gedefinieerd dus dubbelzinnig) wordt hier positienummers bedoeld. Het is denk ik handiger om ze zo te noemen. Het nummer waarvan iemand zich afvroeg waarom je dat nodig zou hebben is een artikelnummer, bestelnummer of codenummer.

Bert,

De onderdelenlijst staat op pag.2 van documentatie van de NVHR.

Deze is het zelfde als die Bert Kn hier heeft geplaatst.
Die van Bert is aanzienlijk beter leesbaar!

Overigens zijn keramische cond.meestal nog in orde.

Groet Ton

De relevantie van onderdeelnummers is dat je ze kan terugvinden in het schema, vooral als de waarden er niet bijstaan. Om de beginnende radioamateur niet af te schrikken ofzo... Uitermate onhandig. Ze hebben ook nog de verbinding tussen C3 en C4 en de loper van R2 vergeten.

Bert.
Wat is relevantie van de onderdeel nummers ?
Het gaat toch om de waardes.

Hoi Ton ik snap er niks van

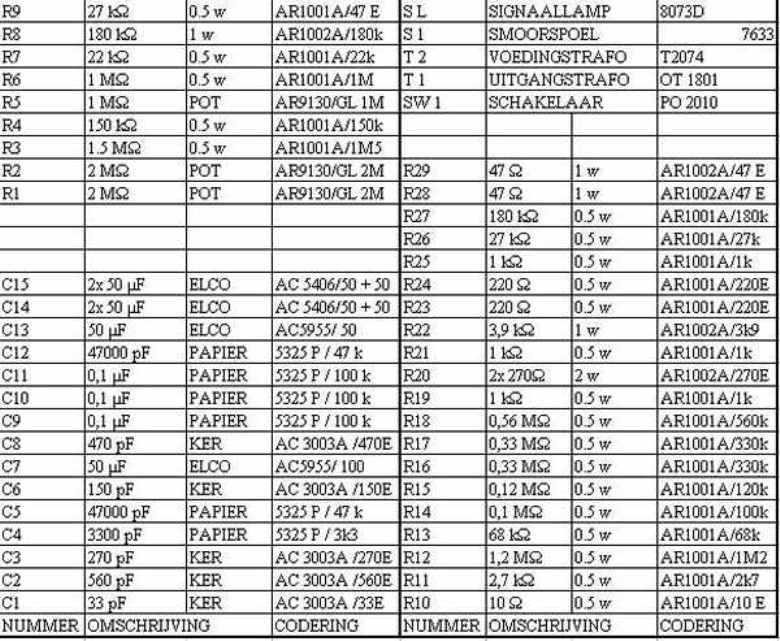

Die waarden vind ik ook in mijn Stuklijst
Maar GEEN onderdeel nummers in het schema van de Toonregeling
Dus waar horen ze bij ?

C4 heb ik vervangen door een nieuwe ik kon de opdruk goed lezen
mMar wat op de keramische buiscondensatoren staat kan ik geen brood van bakken

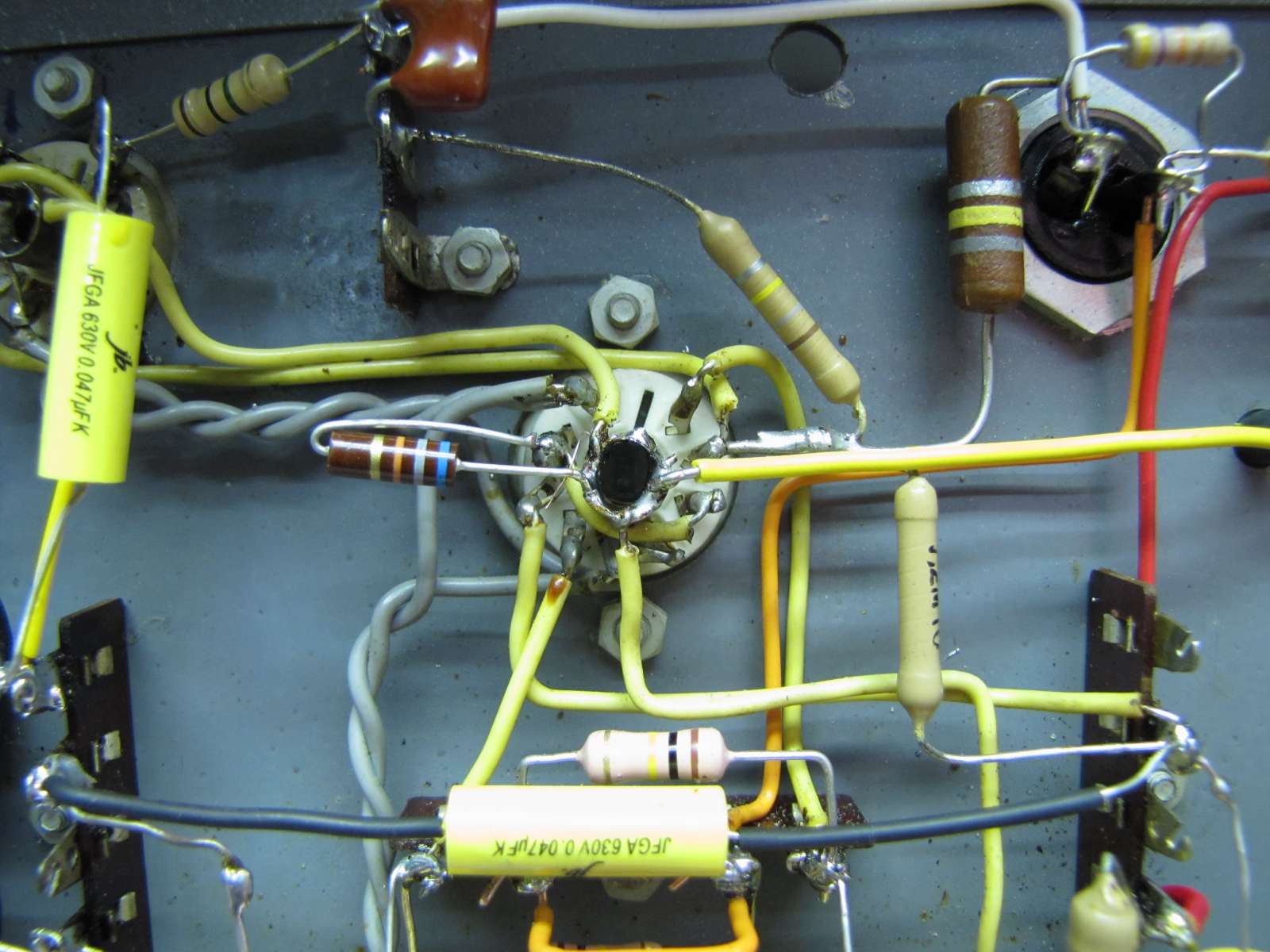

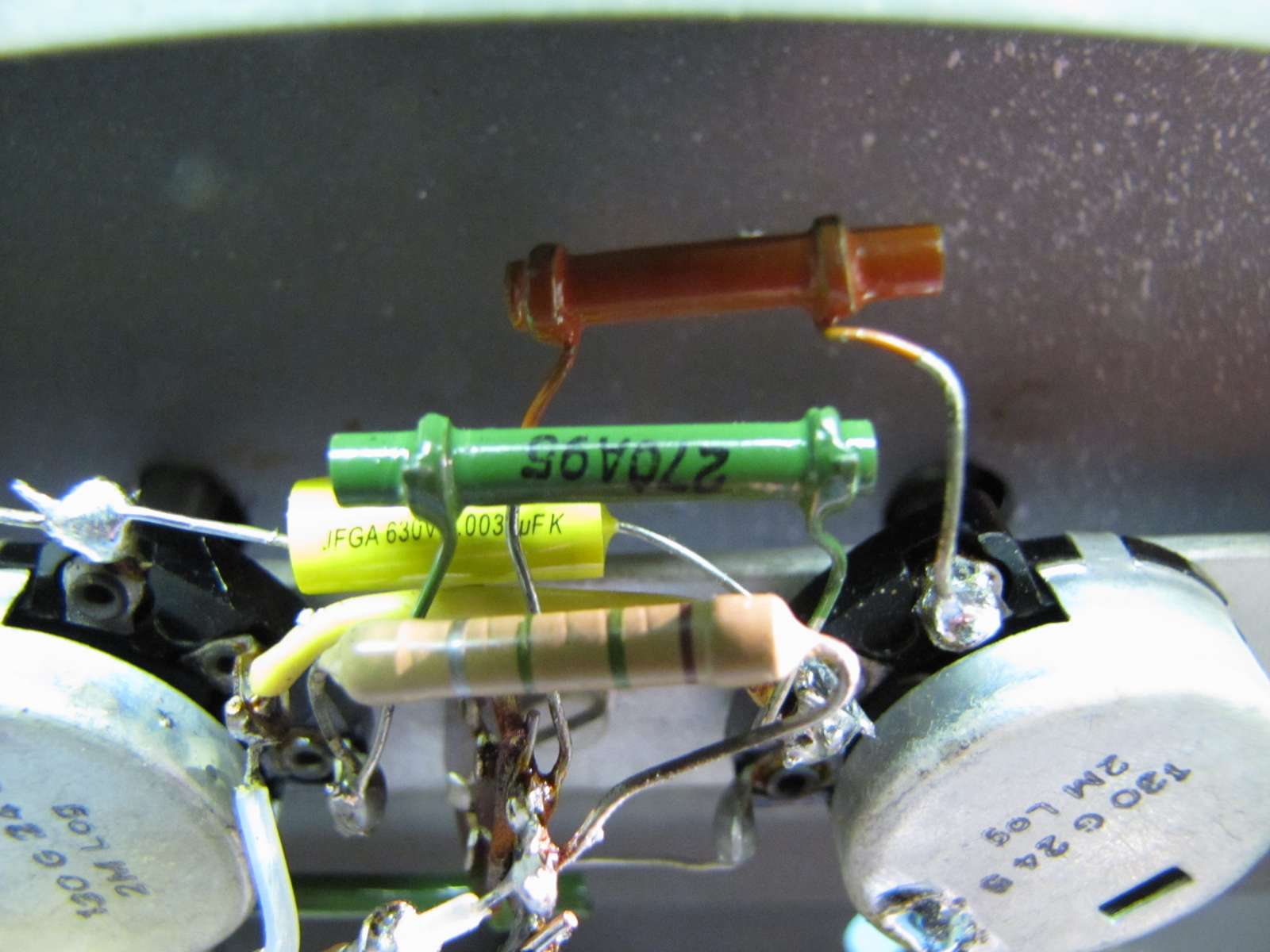

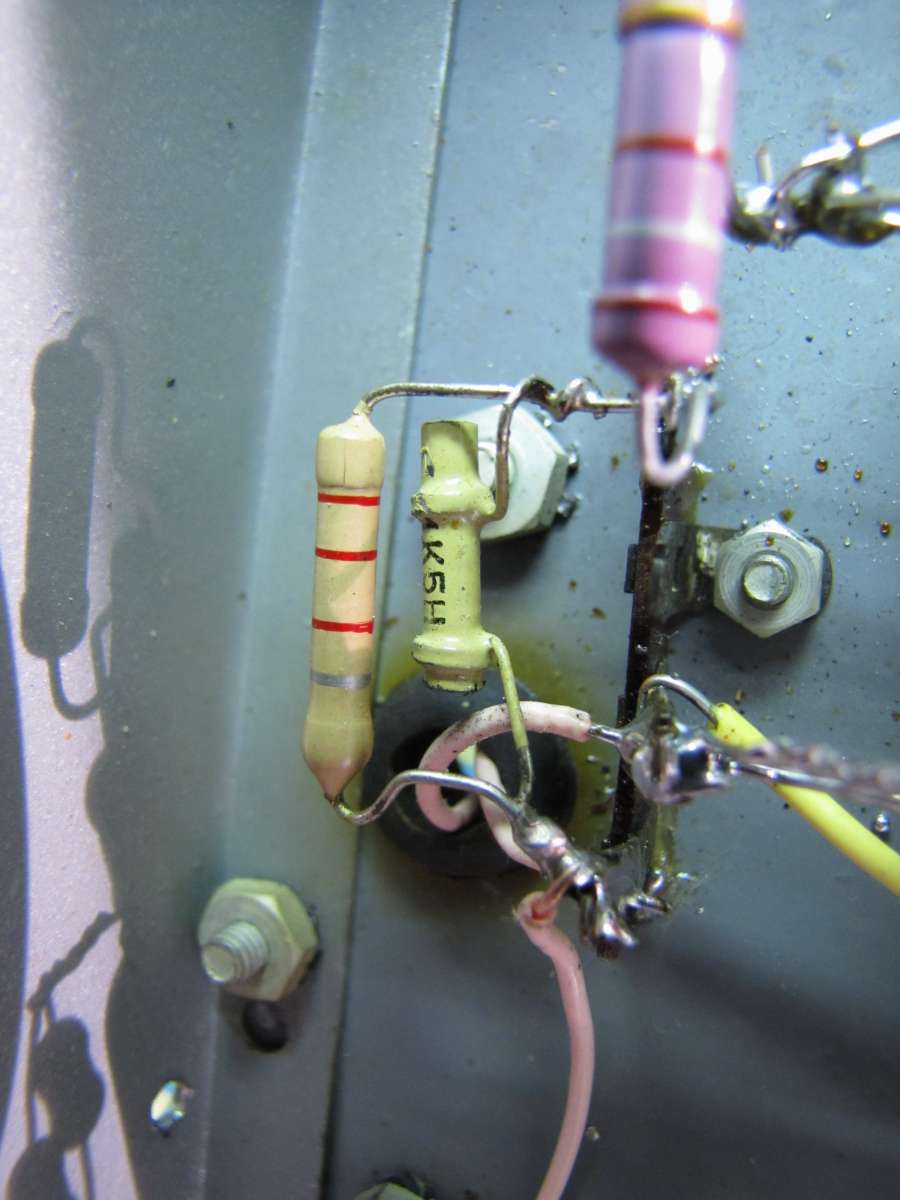

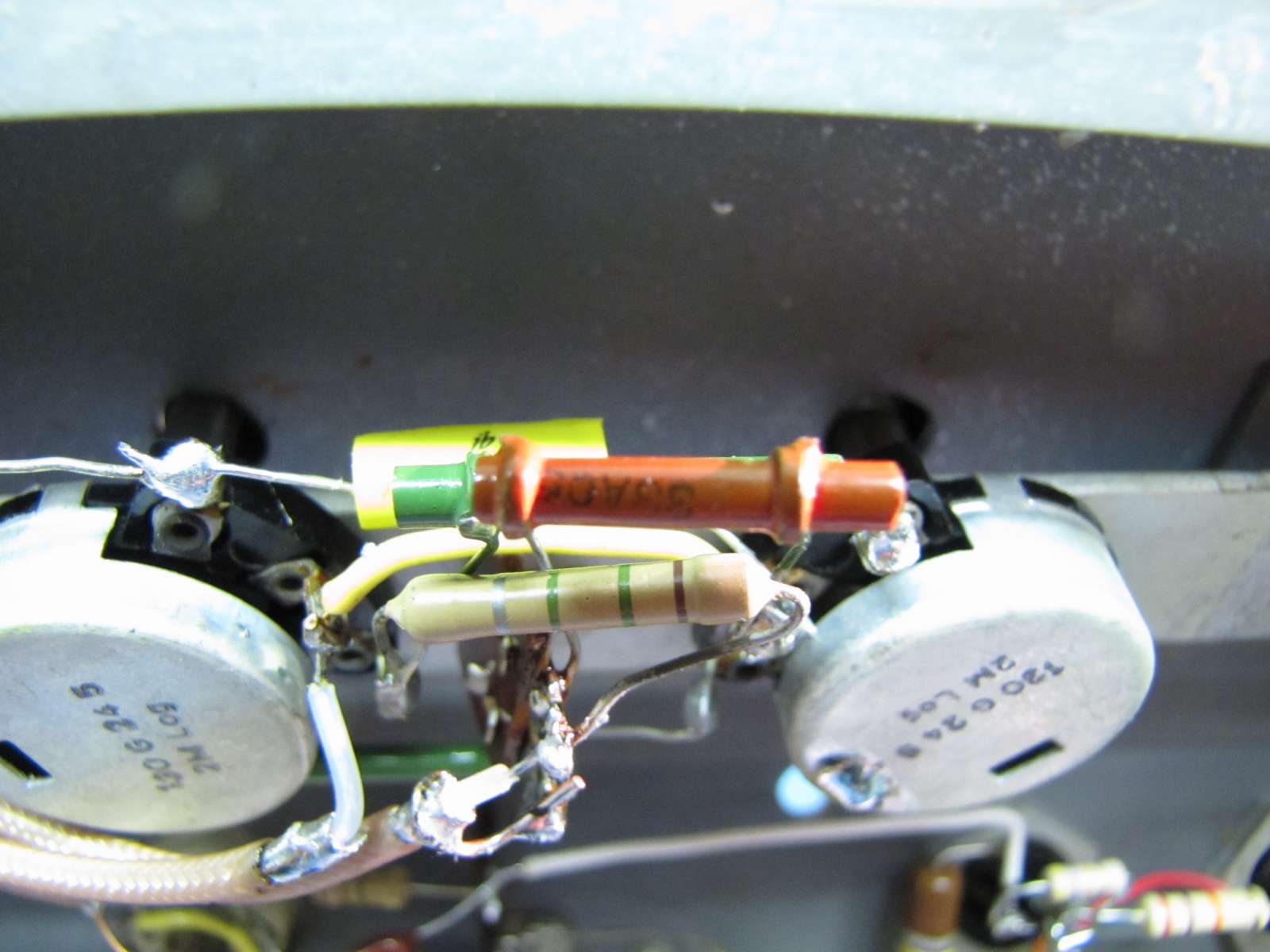

ik zal een close up erbij doen
Moet wel ff naar de andere browser
Zo dat is geregeld
Ton waar lees jij de onderdeel nummers
A.U.B. een link ernaar
Ik zie in het schema van de toon regeling Geen Onderdeel Nr,s
